Інструкція з використання Superior MotionProtect Plus G3 Jeweller

Оновлено 21 травня 2026 р.

Superior MotionProtect Plus G3 Jeweller — це бездротовий датчик руху. Він виявляє рух на відстані до 15 м. Датчик оснащений інфрачервоним і мікрохвильовим сенсорами. Мікрохвильовий сенсор К-діапазону проводить ��адіочастотне сканування приміщення, щоб запобігти хибним тривогам, спричиненим тепловими перешкодами. Також датчик оснащений системою антимаскування, яка виявляє спроби заблокувати його поле зору. Пристрій призначений лише для встановлення в приміщенні й відповідає вимогам стандарту EN 50131 (Grade 3).

Superior MotionProtect Plus G3 Jeweller обмінюється даними з хабом за допомогою двох захищених протоколів: Jeweller використовується для передавання тривог і подій, а Wings — для оновлення прошивки. Дальність зв’язку — до 3000 м за відсутності перешкод.

Superior MotionProtect Plus G3 Jeweller є пристроєм з лінійки продуктів Superior. Тільки акредитовані партнери Ajax Systems можуть встановлювати, продавати й обслуговувати продукти Superior.

Купити Superior MotionProtect Plus G3 Jeweller

Функціональні елементи

Світлодіодний індикатор.
Чутлива поверхня ІЧ сенсора руху датчика.
Сенсор маскування.
Кріпильна панель SmartBracket. Щоб зняти, посуньте її вниз.
Перфоровані частини кріпильної панелі. Потрібні для спрацювання кнопки тампера в разі спроби відірвати пристрій від поверхні. Не виламуйте їх.
Кнопка живлення.
Кнопки тампера.
QR-код з ідентифікатором пристрою. Використовується, щоб додати пристрій на хаб.
Засувка з кнопкою тампера на замку для SmartBracket.
Замок для SmartBracket. Використовується для встановлення пристрою на кріпильну панель.
Бульбашковий рівень для перевірки кута нахилу кріплення під час встановлення.
Місця для свердління отворів, щоб закріпити пристрій на поверхні.
Місця для свердління отворів, щоб закріпити пристрій у куті.

Сумісні хаби та ретранслятори

Для роботи пристрою потрібен хаб Ajax із версією OS Malevich 2.40 або новішою.

Перевірити сумісність пристроїв

Принцип роботи

Superior MotionProtect Plus G3 Jeweller — це бездротовий ІЧ датчик руху з додатковим мікрохвильовим сенсором K-діапазону та системою антимаскування. Він фіксує вторгнення, виявляючи рухомі об’єкти, температура яких наближена до температури тіла людини.

У разі виявлення руху датчик в режимі охорони проводить додаткове радіочастотне сканування кімнати за допомогою вбудованого мікрохвильового сенсора К-діапазону, щоб запобігти хибним тривогам через теплові перешкоди: повітряні потоки, нагріті штори та жалюзі, вентилятори, каміни, кондиціонери й інші можливі джерела хибних спрацювань.

У разі тривоги пристрій миттєво передає сигнал на хаб, активує додані в систему сирени, запускає сценарії та сповіщає користувачів і охоронну компанію. Усі тривоги та події Superior MotionProtect Plus G3 Jeweller можна переглянути у стрічці подій у застосунку Ajax.

Користувачі й охоронна компанія точно знають, де саме датчик виявив рух. Сповіщення містять ім’я простору (назву об’єкта під охороною), назву пристрою та віртуальну кімнату, до якої приписано датчик.

Датчик переходить у режим охорони не миттєво. Час переходу в режим охорони залежить від двох чинників: затримки на вихід (задається в налаштуваннях пристрою) та інтервалу опитування датчика хабом. Інтервал опитування задається в налаштуваннях Jeweller хаба й за початкових налаштувань становить 36 секунд. У першому випадку затримку встановлює користувач або PRO з правами адміністратора. У другому випадку хаб повідомляє датчику про перехід у режим охорони не миттєво, а впродовж одного періоду опитування.

Як Ajax сповіщає користувачів про тривоги

Детальніше про датчики руху Ajax

Захист від хибних тривог

Superior MotionProtect Plus G3 Jeweller використовує алгоритм SmartDetect для захисту від хибних тривог.

Завдяки цьому алгоритму датчик аналізує зчитану сенсором теплову діаграму: інтенсивність ІЧ випромінювання, розмір теплової плями, час перебування в зоні виявлення й інші параметри.

Після цього етапу додатково запускається радіочастотне сканування приміщення за допомогою вбудованого мікрохвильового сенсора К-діапазону. Залежно від результату датчик приймає рішення щодо активації тривоги.

Температурна компенсація

Завдяки температурній компенсації датчик реагує на рух, навіть якщо температура на обʼєкті наближена до температури тіла людини. Більше про температурну компенсацію — у статті.

Система антимаскування

Маскування — спроба заблокувати поле зору датчика. Superior MotionProtect Plus G3 Jeweller виявляє такі типи маскування:

Перешкода перед чутливою поверхнею сенсора руху датчика.
Зафарбовування чутливої поверхні сенсора руху датчика.
Заклеювання чутливої поверхні сенсора руху датчика.

Система сповіщає користувачів і пульт централізованого спостереження (ПЦС) про виявлення маскування. Максимальний час виявлення маскування — до 120 c залежно від типу перешкоди та відстані до неї.

Якщо опція Антимаскування увімкнена, вона завжди активна та працює незалежно від режиму охорони системи.

Дізнатися більше

Протокол передавання даних Superior Jeweller

Superior Jeweller — це покращений радіопротокол для пристроїв Superior, що забезпечує відповідність стандарту EN 50131 (Grade 3). Він використовує посилене шифрування й радіочастотний гопінг. Повний радіочастотний гопінг доступний лише тоді, коли всі пристрої в системі використовують протокол Superior Jeweller. Якщо хоча б один пристрій системи працює через протокол Jeweller, система відповідатиме тільки класу безпеки Grade 2: шифрування даних зберігатиметься, але радіочастотний гопінг буде недоступний. Залежно від хаба пристрої Superior також можуть використовувати звичайний протокол Jeweller.

Дізнатися більше

Покращений зашифрований звʼязок

Звʼязок між Superior MotionProtect Plus G3 Jeweller і хабом захищений посиленим шифруванням, що гарантує конфіденційність і цілісність даних. Це означає, що всі чутливі дані в повідомленні зашифровані, і кожне повідомлення містить унікальну мітку автентифікації, яка дає змогу системі перевірити, що дані не були змінені під час передавання. Система надійно виявляє втручання та відхиляє підроблені або змінені повідомлення, забезпечуючи захист від пасивних і активних атак. Це гарантує захищений звʼязок між пристроєм і хабом, а також надійний захист системи та даних.

Дізнатися більше про покращений зашифрований звʼязок

Радіочастотний гопінг

Щоб відповідати вимогам Grade 3, датчик Superior MotionProtect Plus G3 Jeweller використовує радіочастотний гопінг для радіозвʼязку з хабом (або ретранслятором радіосигналу). За допомогою цього методу хаб і додані на нього пристрої змінюють свою робочу частоту відповідно до заданого шаблону. Послідовність гопінгу задана визначеним набором каналів у межах робочих діапазонів частот, а пристрої перемикаються на іншу частоту синхронно з хабом. Навіть якщо деякі канали піддаються глушінню, повідомлення можуть успішно передаватися через інші канали. Радіочастотний гопінг підвищує надійність і ефективність системи та забезпечує її стійкість до навмисних завад і спроб глушіння.

Радіочастотний гопінг не спричиняє затримки або паузи в радіозвʼязку й не зменшує швидкість передавання даних. Якщо в систему додано ретранслятори, радіочастотний гопінг використовується для радіозвʼязку «пристрій ↔ ретранслятор» і «ретранслятор ↔ хаб».

Система використовує радіочастотний гопінг для звʼязку за умови, що всі бездротові пристрої підтримують цей метод.

Якщо хоча б один пристрій у системі не підтримує радіочастотний гопінг, хаб і всі пристрої перемикаються на робочі частоти цього пристрою та не використовують радіочастотний гопінг для радіозвʼязку.

Дізнатися більше про радіочастотний гопінг

Дізнатися більше про глушіння

Передавання подій на ПЦС

Тривоги системи Ajax надходять у застосунок для моніторингу Ajax PRO Desktop, а також на ПЦС у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.

Superior MotionProtect Plus G3 Jeweller передає такі події:

Тривога через виявлення руху.
Тривога через виявлення маскування.
Несправність/відновлення пристрою.
Несправність/відновлення ІЧ сенсора.
Несправність/відновлення мікрохвильового сенсора K-діапазону.
Несправність/відновлення сенсора маскування.
Тривога тампера. Відновлення кнопки тампера.
Тривога через низький заряд батареї / відновлення заряду батареї.
Втрата і відновлення зв’язку з хабом.
Примусове вимкнення/ввімкнення пристрою.
Вимкнення/увімкнення пристрою до зняття з охорони.

Коли надходить сигнал тривоги, оператор ПЦС знає, що сталося й куди саме направити групу швидкого реагування. Пристрої Ajax адресні, тому застосунок Ajax PRO Desktop і ПЦС отримують події із зазначеними типом пристрою, його ім’ям і місцем розташування (кімнатою та групою охорони). Список параметрів, які отримує ПЦС, може відрізнятися залежно від типу ПЦС і вибраного протоколу зв’язку з пультом.

Ідентифікатор пристрою та номер шлейфу (зони) можна знайти у станах пристрою.

Вибір місця встановлення

Під час вибору місця встановлення датчика Superior MotionProtect Plus G3 Jeweller враховуйте чинники, що впливають на його роботу:

Рівень сигналу Jeweller і Wings.
Віддаленість пристрою від хаба.
Зона виявлення.
Наявність об’єктів або конструкцій, які можуть перекривати поле зору датчика.
Відстань між датчиком та іншим датчиком із мікрохвильовим сенсором K-діапазону має становити щонайменше 20 сантиметрів.

Дотримуйтеся цих рекомендацій на етапі проєктування системи для об’єкта. Лише кваліфіковані спеціалісти повинні проєктувати та встановлювати систему Ajax. Перелік рекомендованих партнерів доступний за посиланням.

Рівень сигналу

Рівень сигналу визначається співвідношенням кількості недоставлених або пошкоджених пакетів даних до кількості очікуваних за певний проміжок часу. Про рівень сигналу повідомляє іконка у вкладці Пристрої в застосунках Ajax:

Три поділки — відмінний рівень сигналу.
Дві поділки — достатній рівень сигналу.
Одна поділка — низький рівень сигналу, стабільну роботу не гарантовано.
Перекреслена іконка — сигнал відсутній, стабільну роботу не гарантовано.

Зверніть увагу: якщо рівень сигналу високий, пристрій може автоматично регулювати потужність радіопередавання, щоб зменшити енергоспоживання та радіозавади.

Запустіть тест рівня сигналу Jeweller і Wings перед встановленням. Тест перевіряє рівень сигналу за максимальної потужності радіопередавача. Якщо під час тесту рівень сигналу становить одну поділку або відсутній, стабільну роботу пристрою не гарантовано. У такому разі рекомендується змінити розташування пристрою: переміщення навіть на 20 см або поворот відносно хаба може значно поліпшити рівень сигналу. Якщо після переміщення пристрій усе ще має низький або нестабільний рівень сигналу, використовуйте ретранслятор радіосигналу Ajax.

Детальну інформацію про те, як запустити тест рівня сигналу Jeweller і Wings, наведено в розділі Тестування працездатності.

Що таке тест рівня сигналу Jeweller

Що таке тест рівня сигналу Wings

Зона виявлення датчика руху

Від місця розташування датчика залежать площа контрольованої території та ефективність системи безпеки. Під час вибору місця встановлення враховуйте спрямованість сенсорів датчика, його кути виявлення, а також наявність перешкод у полі зору датчика.

Датчик виявляє рух на відстані до 15 м. Напрямок огляду сенсорів датчика має бути перпендикулярним до ймовірного шляху проникнення у приміщення. Меблі, домашні рослини, вази, декоративні та скляні елементи не мають перекривати поле зору датчика.

Horizontal characteristics of the motion detection area

Горизонтальні параметри зони виявлення руху

Vertical characteristics of the motion detection area

Вертикальні параметри зони виявлення руху

Під час встановлення датчика проведіть Тест зони виявлення. Він допомагає перевірити роботу пристрою та визначити сектор, у якому датчик виявляє рух.

Де не можна встановлювати датчик

На вулиці. Це може призвести до пошкодження пристрою.
У місцях, де об’єкти та конструкції можуть перекривати поле зору датчика. Наприклад, за квіткою чи колоною.
У місцях, де скляні конструкції можуть перекривати поле зору датчика.
У приміщеннях із вологістю й температурою, що виходять за допустимі межі. Це може призвести до пошкодження пристрою.
Поруч з іншими датчиками з мікрохвильовими сенсорами K-діапазону. Мінімальна відстань між пристроями має бути щонайменше 80 сантиметрів. Інакше може погіршитися якість виявлення або інтерференція хвиль мікрохвильових сенсорів K-діапазону може спричинити хибні тривоги.
У місцях із низьким або нестабільним рівнем сигналу Jeweller.
На відстані ближче ніж 1 м до хаба або ретранслятора радіосигналу.

Встановлення

Перед монтажем Superior MotionProtect Plus G3 Jeweller переконайтеся, що вибрали оптимальне місце встановлення, яке відповідає умовам цієї інструкції.

Зніміть кріпильну панель SmartBracket із датчика.
Зафіксуйте панель SmartBracket на вертикальній поверхні або в куті за допомогою двостороннього скотчу чи іншого тимчасового кріплення. Це необхідно для тестування датчика. Висота встановлення — 2,4 м.
Додайте датчик у систему.
Встановіть датчик на кріпильну панель SmartBracket і заблокуйте замок.
Проведіть тестування працездатності.
Якщо під час тестування не було виявлено помилок, закріпіть панель SmartBracket комплектними гвинтами на вертикальній поверхні. Використовуйте щонайменше два отвори. Один із них знаходиться в перфорованій частині кріплення над кнопкою тампера. Кнопка тампера реагує на спроби зламати або відкрити кришку корпусу. Відповідне сповіщення про це надійде в застосунки Ajax.
Щоб зафіксувати SmartBracket у куті, потрібно вкрутити комплектні гвинти в бокові заглиблення. Використовуйте щонайменше два отвори. Один із них знаходиться в перфорованій частині кріплення над кнопкою тампера.
У випадку використання інших кріплень переконайтеся, що вони не пошкоджують і не деформують панель SmartBracket.
Використовуйте двосторонній скотч лише для тимчасової фіксації. Закріплений на скотч пристрій може відклеїтися від поверхні будь-якої миті. Поки пристрій закріплено на скотч, кнопка тампера не спрацює, якщо хтось спробує відірвати датчик від поверхні.
Встановіть датчик на кріпильну панель SmartBracket і заблокуйте замок. Замок для SmartBracket має кнопку тампера й потрібен для надійного кріплення та захисту датчика від швидкого демонтажу. Кнопка тампера реагує на спробу розблокувати замок. Відповідне сповіщення про це надійде в застосунки Ajax.

Додавання в систему

Перевірте сумісність пристроїв перед додаванням пристрою в систему. Додавати та налаштовувати пристрої Superior можуть лише авторизовані партнери Ajax Systems у PRO-застосунках Ajax.

Види облікових записів та їхні права

Перш ніж додати пристрій

Встановіть PRO-застосунок Ajax.
Увійдіть в обліковий запис PRO-користувача або створіть новий.
Виберіть простір або створіть новий.
Додайте хоча б одну віртуальну кімнату.
Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і підключений до інтернету: через Ethernet, Wi-Fi та/або стільникову мережу.
Переконайтеся, що простір не встановлено в режим охорони, а хаб не оновлюється. Для цього перевірте стани в застосунку Ajax.

Додавання на хаб

Відкрийте PRO-застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.
Перейдіть у вкладку Пристрої та натисніть Додати пристрій.
Задайте ім’я пристрою.
Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою. Також він продубльований на коробці.
Виберіть віртуальну кімнату та групу охорони (якщо активовано Режим груп).
Натисніть Додати, після чого буде запущено зворотний відлік часу.
Увімкніть пристрій, утримуючи кнопку живлення впродовж трьох секунд.

Якщо підключення не вдалося, спробуйте ще раз через пʼять секунд. Якщо на хаб уже додано максимальну кількість пристроїв, під час спроби додати ще один буде надіслано відповідне сповіщення.

Доданий на хаб пристрій з’явиться у списку пристроїв хаба в застосунку Ajax. Час оновлення станів пристрою у списку залежить від налаштувань Jeweller або Jeweller/Fibra; за початкових налаштувань він становить 36 секунд.

Superior MotionProtect Plus G3 Jeweller працює лише з одним хабом. Щойно пристрій додано на новий хаб, він припиняє передавати події на старий. Після додавання на новий хаб датчик не видаляється автоматично зі списку пристроїв старого хаба. Це потрібно зробити вручну в застосунку Ajax.

Тестування працездатності

У системі Ajax передбачено декілька тестів, щоб правильно вибрати місце встановлення пристроїв. Для Superior MotionProtect Plus G3 Jeweller доступні такі тести:

Тест рівня сигналу Jeweller — дає змогу визначити рівень і стабільність сигналу між хабом (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Jeweller у місці встановлення пристрою.
Тест згасання сигналу — дає змогу зменшувати або збільшувати потужність радіопередавача, імітуючи мінливі умови на об’єкті, щоб перевірити стабільність зв’язку між пристроєм і хабом.
Тест зони виявлення — дає змогу перевірити реакцію датчика на рух і маскування в місці встановлення.
Калібрування сенсора маскування — дає змогу зафіксувати характеристики поля зору датчика в місці встановлення. Ці параметри будуть використовуватися як орієнтир для виявлення маскування.

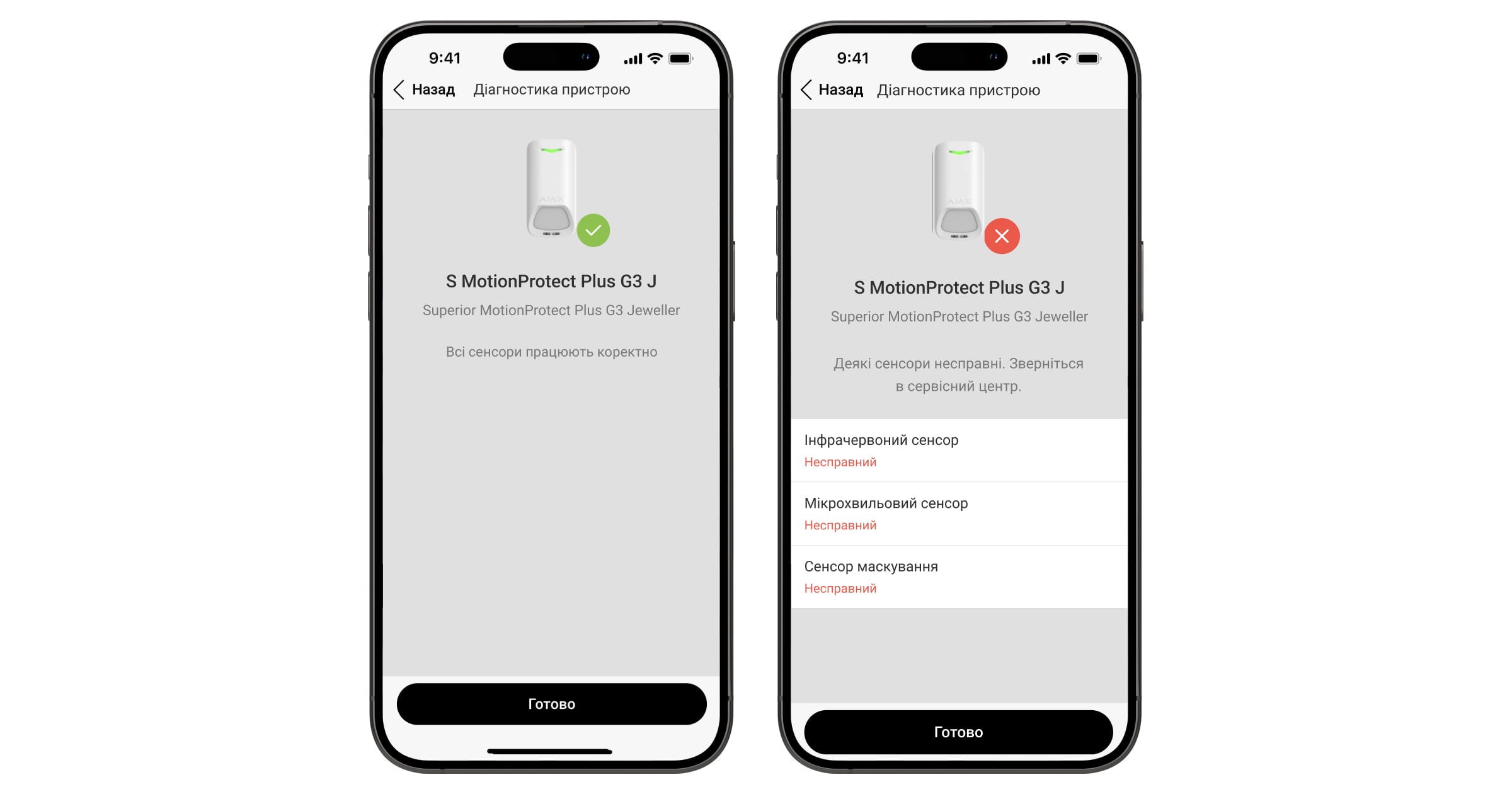

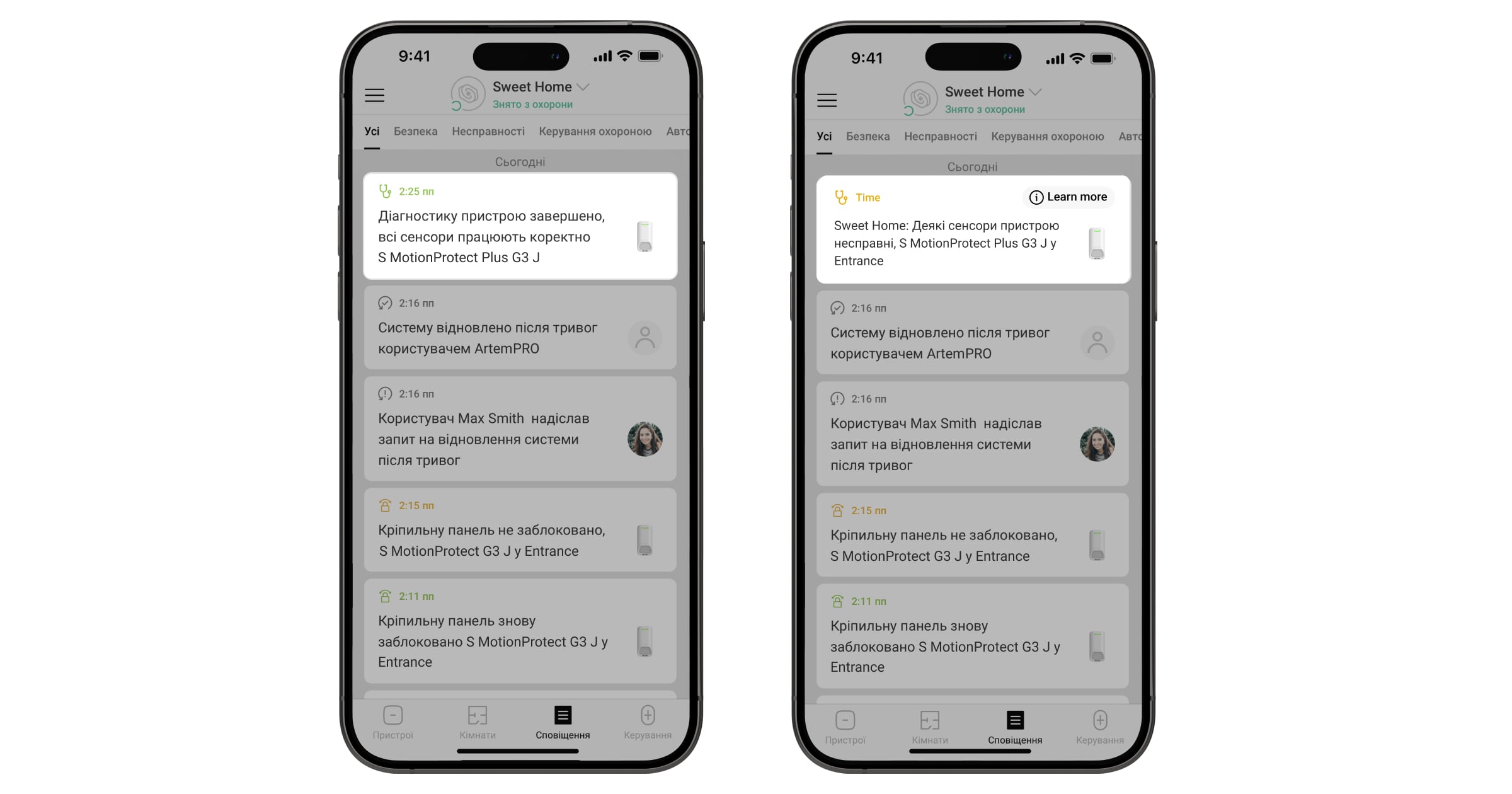

Діагностика пристрою — дає змогу перевірити, чи коректно працюють усі вбудовані сенсори датчика.

Іконки

Іконки в застосунку Ajax відображають деякі стани Superior MotionProtect Plus G3 Jeweller. Побачити їх можна у вкладці Пристрої .

Іконка	Значення
	Рівень сигналу Jeweller. Відображає рівень сигналу між хабом і пристроєм. Рекомендоване значення: 2–3 поділки. Дізнатися більше
	Рівень заряду батареї пристрою. Дізнатися більше
	Пристрій перебуває в режимі тестування згасання сигналу. Дізнатися більше
	Пристрій працює в режимі Завжди активний. Дізнатися більше
	Пристрій працює через ретранслятор радіосигналу. Дізнатися більше
	Доступне оновлення прошивки. Опис і запуск оновлення доступні у станах і налаштуваннях пристрою.
	Виконується оновлення прошивки: завантаження/встановлення останньої версії.
	Не вдалося встановити нову прошивку.
	Замок для SmartBracket розблоковано.
	Затримку на вхід/вихід увімкнено. Дізнатися більше
	Пристрій працює в Нічному режимі. Дізнатися більше
	Виявлено маскування.
	Пристрій автоматично вимкнено через перевищення кількості тривог. Дізнатися більше
	Пристрій примусово вимкнено. Дізнатися більше
	Сповіщення про тривоги тампера примусово вимкнено. Дізнатися більше
	Пристрій вимкнено до першого зняття системи з охорони. Дізнатися більше
	Сповіщення про тривоги тампера вимкнено до першого зняття системи з охорони. Дізнатися більше
	Пристрій втратив звʼязок із хабом, або хаб втратив звʼязок із сервером Ajax Cloud.
	Пристрій не було перенесено на новий хаб. Дізнатися більше

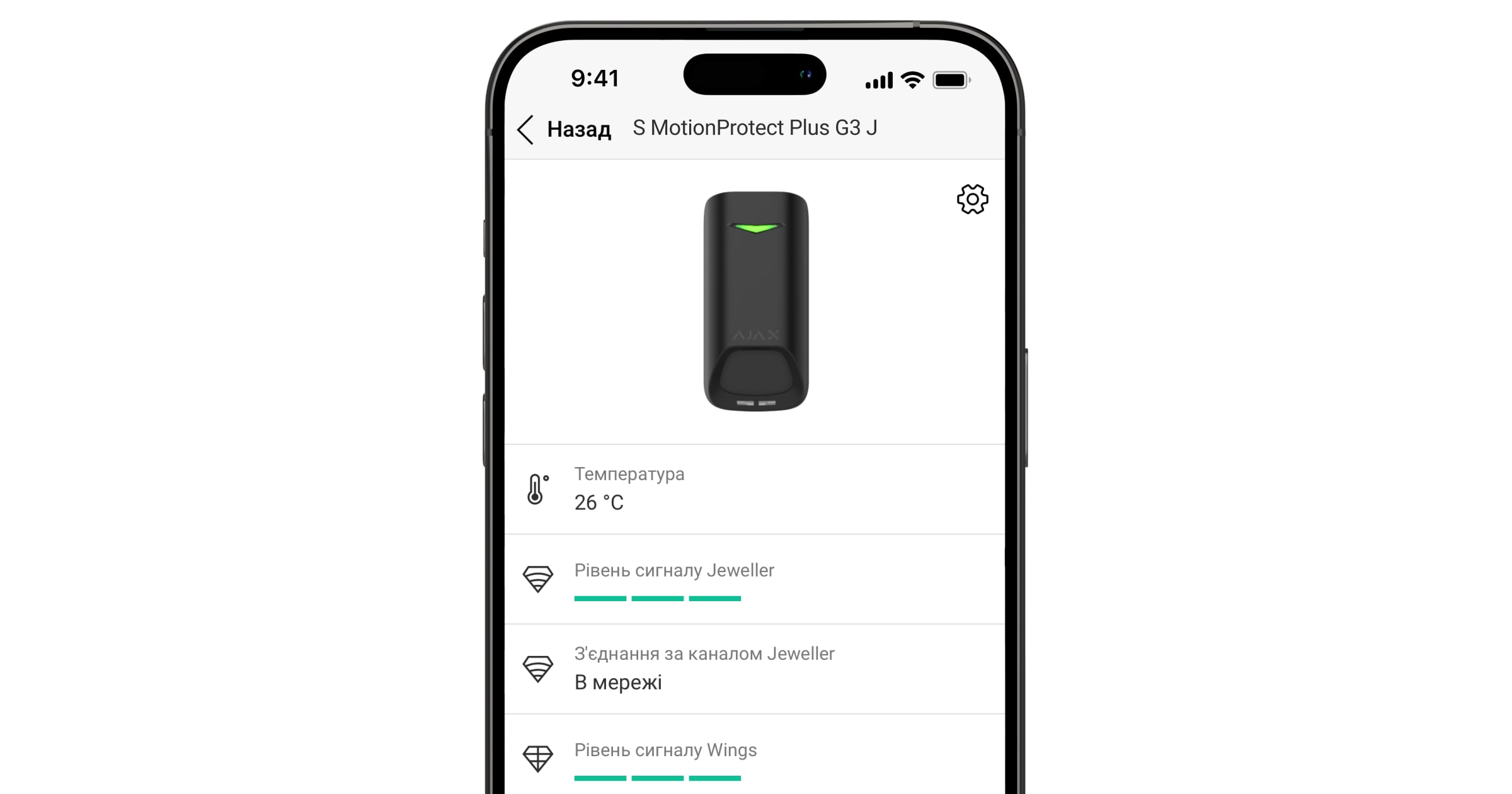

Стани

Стани містять інформацію про пристрій і його робочі параметри. Про стани Superior MotionProtect Plus G3 Jeweller можна дізнатися в застосунках Ajax:

Перейдіть у вкладку Пристрої
Виберіть Superior MotionProtect Plus G3 Jeweller у списку.

Параметр	Значення
Доступна нова версія прошивки	Якщо натиснути на , зʼявляється вікно з інформацією щодо оновлення прошивки пристрою. Поле відображається, коли доступна нова версія прошивки.
Помилка калібрування сенсора	Відображає помилку калібрування сенсора маскування. Якщо натиснути на , зʼявляється вікно з інформацією щодо калібрування пристрою.

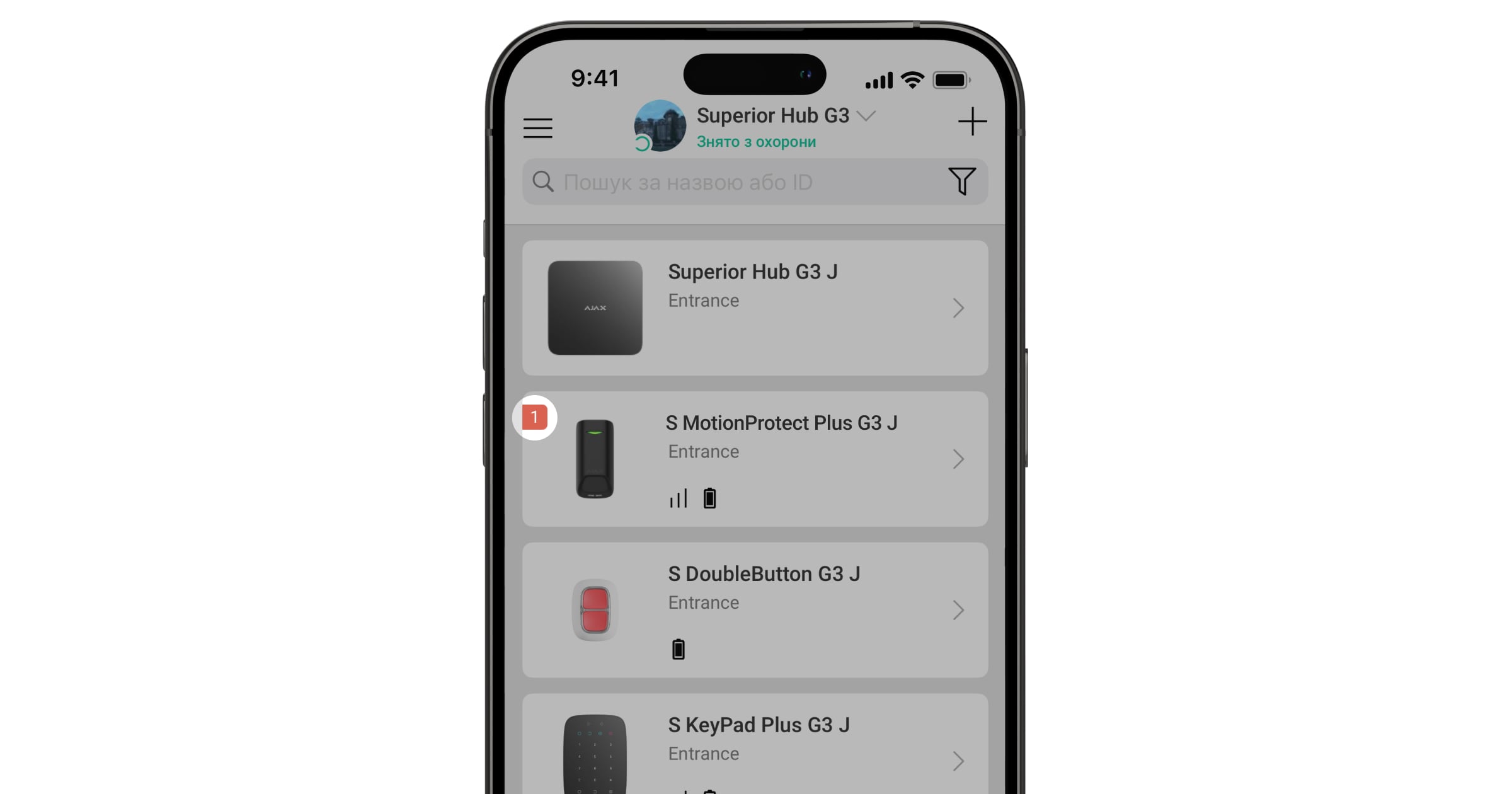

Несправність	Якщо натиснути на , відкривається список усіх несправностей. Поле відображається лише тоді, коли виявлено несправність.
Імпорт даних	Відображає помилку перенесення даних на новий хаб: Не вдалося — пристрій не було перенесено на новий хаб. Дізнатися більше
Температура	Температура пристрою. Вимірюється процесором і змінюється залежно від температури навколишнього середовища. Ви можете нал��штувати сценарій за температурою для керування пристроями автоматизації. Дізнатися більше
Рівень сигналу Jeweller	Рівень сигналу Jeweller між пристроєм і хабом (або ретранслятором радіосигналу). Рекомендоване значення: 2–3 поділки. Jeweller — протокол для передавання подій і тривог.
З’єднання за каналом Jeweller	Стан з’єднання через канал Jeweller між пристроєм і хабом (або ретранслятором радіосигналу): В мережі — пристрій на зв’язку з хабом (або ретранслятором радіосигналу). Нормальний стан. Не в мережі — відсутній звʼязок між пристроєм і хабом (або ретранслятором радіосигналу). Перевірте підключення пристрою.
Рівень сигналу Wings	Рівень сигналу Wings між пристроєм і хабом (або ретранслятором радіосигналу). Рекомендоване значення: 2–3 поділки. Wings — протокол для оновлення прошивки пристрою.
З’єднання за каналом Wings	Стан з’єднання через канал Wings між пристроєм і хабом (або ретранслятором радіосигналу): В мережі — пристрій на зв’язку з хабом (або ретранслятором радіосигналу). Нормальний стан. Не в мережі — відсутній звʼязок між пристроєм і хабом (або ретранслятором радіосигналу). Перевірте підключення пристрою.
[Імʼя ретранслятора]	Стан підключення пристрою до ретранслятора радіосигналу: В мережі — пристрій підключено до ретранслятора. Не в мережі — пристрій не підключено до ретранслятора. Відображається, якщо пристрій працює через ретранслятор радіосигналу.
Потужність радіопередавача	Показує вибрану потужність радіопередавача. Поле відображається, якщо вибрано опцію Максимальна або Згасання в меню Тест згасання сигналу. Дізнатися більше
Заряд батареї	Рівень заряду батареї пристрою. Відображається у відсотках. Коли батареї потрібно буде замінити, користувачі та охоронна компанія отримають відповідні сповіщення. Дізнатися більше
Корпус	Стан кнопок тампера, що реагують на спробу відірвати пристрій від поверхні або відкрити його корпус: Відкрито — пристрій знято з кріпильної панелі SmartBracket, або порушено цілісність корпусу пристрою. Перевірте кріплення пристрою. Закрито — пристрій встановлено на кріпильну панель SmartBracket. Цілісність корпусу та кріпильної панелі не порушено. Нормальний стан. Дізнатися більше
Кріпильна панель	Стан кнопки тампера, що реагує на розблокування замка для кріпильної панелі SmartBracket: Не заблоковано — замок для SmartBracket розблоковано, або порушено його цілісність. Перевірте замок і кріплення пристрою. Заблоковано — замок для SmartBracket заблоковано. Цілісність корпусу та кріпильної панелі не порушено. Нормальний стан. Дізнатися більше
Чутливість	Рівень чутливості датчика руху: Низька Середня Висока Виберіть чутливість за результатами тесту зони виявлення.
Антимаскування	Стан сенсора маскування: Тривога — виявлено маскування. Увімкнено — систему антимаскування увімкнено. Маскування не виявлено. Вимкнено — систему антимаскування вимкнено. Маскування не виявлятиметься. Дізнатися більше
��авжди активний	Якщо опцію ввімкнено, датчик постійно перебуває в режимі охорони, виявляє рух і здіймає тривогу. Дізнатися більше
Посилене шифрування	Стан звʼязку з посиленим шифруванням між пристроєм і хабом або ретранслятором радіосигналу: Активний — звʼязок між пристроями захищений посиленим шифруванням. Неактивно — пристрій працює без посиленого шифрування. Дізнатися більше
Примусове вимкнення	Стан налаштування примусового вимкнення пристрою: Ні — пристрій працює у звичайному режимі й передає всі події. Повністю — адміністратор хаба повністю виключив пристрій із роботи системи. Пристрій не виконує команди системи й не сповіщає про тривоги чи інші події. Тільки корпус — адміністратор хаба вимкнув сповіщення про тривогу тампера. За кількістю тривог — система автоматично вимикає пристрій після перевищення встановленої кількості тривог. Кількість тривог для автоматичного вимкнення пристроїв задається в налаштуваннях хаба в PRO-застосунку Ajax. Дізнатися більше
Вимкнення до зняття з охорони	Стан налаштування вимкнення пристрою до зняття з охорони: Ні — пристрій працює у звичайному режимі. Повністю — пристрій повністю виключено з роботи системи, поки активовано режим охорони. Пристрій не виконує команди системи й не сповіщає про тривоги чи інші події. Тільки корпус — сповіщення про тривогу тампера вимкнені, поки активовано режим охорони. Дізнатися більше
Реакція на тривоги
Режим роботи	Показує, як датчик реагуватиме на тривогу: Миттєва тривога — датчик у режимі охорони здіймає тривогу, щойно виявляє загрозу. Вхід/Вихід — якщо встановлено затримку, датчик у режимі охорони запускає зворотний відлік і не активує тривогу до його завершення. Наслідування — датчик наслідує затримки від пристроїв типу Вхід/Вихід. Якщо пристрій, який наслідує, самостійно виявить загрозу, він одразу здійме тривогу.
Затримка на вхід	Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. Дізнатися більше
Затримка на вихід	Затримка на вихід (затримка увімкнення охорони) — час, який має користувач, щоб вийти із зони під охороною після ввімкнення режиму охорони. Дізнатися більше
Охороняти в Нічному режимі	Коли опцію увімкнено, пристрій переходить у режим охорони під час активації Нічного режиму. Дізнатися більше
Затримка на вхід в Нічному режимі	Час затримки на вхід у Нічному режимі. Затримка на вхід (затримка увімкнення тривоги) у Нічному режимі — час, який має користувач, щоб вимкнути Нічний режим після входу в зону під охороною. Дізнатися більше
Затримка на вихід в Нічному режимі	Час затримки на вихід у Нічному режимі. Затримка на вихід (затримка увімкнення охорони) у Нічному режимі — час, який має користувач, щоб вийти із зони під охороною після активації Нічного режиму. Дізнатися більше
Затримки в Нічному режимі	Час затримки на вхід у Нічному режимі, коли пристрій працює у режимі Наслідування. Час, який має користувач на вимкнення Нічного режиму (затримка увімкнення тривоги) після спрацювання пристрою типу Вхід/Вихід. Дізнатися більше
Прошивка	Версія прошивки пристрою.
Ідентифікатор	Ідентифікатор пристрою. Також доступний на QR-коді на корпусі пристрою і коробці.
Пристрій №	Номер пристрою. Цей номер передається на ПЦС у разі тривоги чи події.

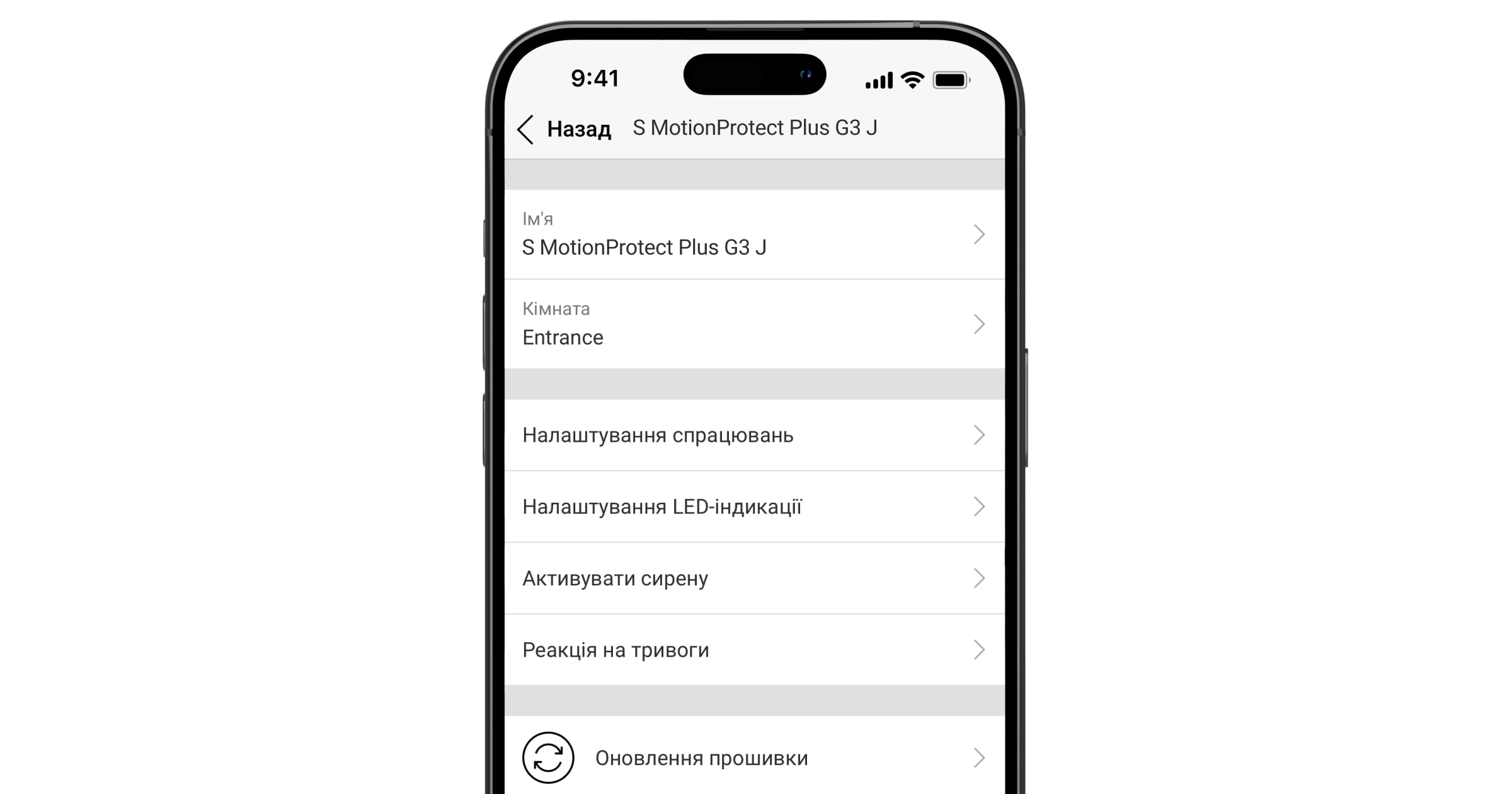

Налаштування

Щоб змінити налаштування Superior MotionProtect Plus G3 Jeweller, у застосунку Ajax:

Перейдіть у вкладку Пристрої
Виберіть Superior MotionProtect Plus G3 Jeweller у списку.
Перейдіть у Налаштування .
Задайте потрібні налаштування.
Натисніть Назад, щоб зберегти налаштування.

Налаштування	Значення
Імʼя	Імʼя пристрою. Відображається у списку пристроїв хаба, SMS-повідомленнях і сповіщеннях у стрічці подій. Щоб змінити імʼя пристрою, натисніть на текстове поле. Ім’я може містити до 24 символів латиницею або до 12 символів кирилицею.
Кімната	Вибір віртуальної кімнати, до якої слід привʼязати Superior MotionProtect Plus G3 Jeweller. Назва кімнати відображається в SMS-повідомленнях і сповіщеннях у стрічці подій.
Налаштування спрацювань
Завжди активний	Якщо опцію ввімкнено, датчик постійно працює в режимі охорони й виявляє рух. Дізнатися більше
Чутливість	Рівень чутливості датчика. Вибір залежить від типу об’єкта, наявності ймовірних джерел хибних тривог і особливостей зони, що охороняється: Низька — у зоні, що охороняється, є ймовірні джерела хибних тривог. Середня (за початкових налаштувань) — рекомендоване значення, яке підходить для більшості об’єктів. Не змінюйте його, якщо датчик працює коректно. Висока — у зоні, що охороняється, немає перешкод; важливі максимальна чутливість і швидкість виявлення тривог. Наприклад, якщо датчик встановлено у вузькому проході.
Антимаскування	Коли опцію увімкнено, пристрій виявляє маскування.
Налаштування LED-індикації
LED-індикація тривог	Якщо опцію вимкнено, світлодіодний індикатор не сповіщає про тривоги датчика та спрацювання кнопки тампера.
Активувати сирену
Якщо зафіксовано рух	Якщо опцію ввімкнено, сирени, додані в систему, активуються в разі виявлення руху пристроєм.
Якщо зафіксовано маскування	Якщо опцію ввімкнено, сирени, додані в систему, активуються в разі виявлення маскування. Поле відображається, якщо ввімкнено опцію Антимаскування.
Реакція на тривоги
Режим роботи	Дає змогу вибрати, як пристрій реагуватиме на тривогу: Миттєва тривога — датчик у режимі охорони здіймає тривогу, щойно виявляє загрозу. Вхід/Вихід — якщо встановлено затримку, датчик у режимі охорони запускає зворотний відлік і не активує тривогу до його завершення. Наслідування — датчик наслідує затримки від пристроїв типу Вхід/Вихід. Якщо пристрій, який наслідує, самостійно виявить загрозу, він одразу здійме тривогу.
Затримка на вхід	Дає змогу вибрати час затримки на вхід: від 5 до 255 секунд. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. Дізнатися більше
Затримка на вихід	Дає змогу вибрати час затримки на вихід: від 5 до 255 секунд. Затримка на вихід (затримка увімкнення охорони) — час, який має користувач, щоб вийти із зони під охороною після ввімкнення режиму охорони. Дізнатися більше
Охороняти в Нічному режимі	Коли опцію увімкнено, пристрій переходить у режим охорони під час активації Нічного режиму. Дізнатися більше
Затримка на вхід в Нічному режимі	Дає змогу вибрати час затримки на вхід у Нічному режимі: від 5 до 255 секунд. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб вимкнути Нічний режим після входу в зону під охороною. Дізнатися більше
Затримка на вихід в Нічному режимі	Дає змогу вибрати час затримки на вихід у Нічному режимі: від 5 до 255 секунд. Затримка на вихід (затримка увімкнення охорони) — час, який має користувач, щоб вийти із зони під охороною після увімкнення Нічного режиму. Дізнатися більше
Затримки в Нічному режимі	Дає змогу вибрати час затримки на вихід у Нічному режимі: від 5 до 255 секунд. Час, який має користувач на вимкнення Нічного режиму (затримка увімкнення тривоги) після спрацювання пристрою типу Вхід/Вихід. Налаштування показується, якщо пристрій працює в режимі Наслідування і ввімкнено опцію Охороняти в Нічному режимі. Дізнатися більше
Оновлення прошивки	Переводить пристрій у режим оновлення прошивки за наявності нової версії.
Тест рівня сигналу Jeweller	Переводить пристрій у режим тестування рівня сигналу Jeweller. Тест дає змогу перевірити рівень сигналу між пристроєм і хабом (або ретранслятором радіосигналу) через бездротовий протокол передавання даних Jeweller, щоб визначити оптимальне місце встановлення. Дізнатися більше
Тест рівня сигналу Wings	Переводить пристрій у режим тестування рівня сигналу Wings. Тест дає змогу перевірити рівень сигналу між пристроєм і хабом (або ретранслятором радіосигналу) через бездротовий протокол передавання даних Wings, щоб визначити оптимальне місце встановлення. Дізнатися більше
Тест зони виявлення	Переводить датчик у режим тестування зони виявлення. Опція дає змогу перевірити сенсори руху та маскування. Тест допомагає перевірити, чи правильно встановлено пристрій і чи реагує він на всі потенційні загрози. Дізнатися більше
Тест згасання сигналу	Переводить пристрій у режим тестування згасання сигналу. Дізнатися більше
Калібрування сенсора маскування	Дає змогу запустити калібрування сенсора маскування, щоб гарантувати правильну роботу пристрою та миттєве виявлення спроб заблокувати його поле зору. Дізнатися більше
Діагностика пристрою	Запуск діагностики пристрою для перевірки коректної роботи вбудованих сенсорів. Тест перевіряє ІЧ сенсор руху та сенсор маскування. Дізнатися більше
Моніторинг	Якщо увімкнено, усі сповіщення про події пристрою надсилатимуться на ПЦС.
Інструкція з використання	Дає змогу користувачу відкрити інструкцію з використання Superior MotionProtect Plus G3 Jeweller у застосунку Ajax.
Примусове вимкнення	Дає змогу користувачу вимкнути події пристрою, не видаляючи його з системи. Доступні три опції: Ні — пристрій працює у звичайному режимі та передає всі події. Повністю — пристрій не виконує команди системи та не бере участі у сценаріях автоматизації, а система ігнорує тривоги й інші сповіщення пристрою. Тільки корпус — система ігнорує сповіщення про тривогу тампера. Дізнатися більше Система також може автоматично вимикати пристрої після перевищення заданої кількості тривог. Дізнатися більше
Вимкнення до зняття з охорони	Дає змогу користувачу вимкнути події пристрою до першого зняття системи з охорони. Доступні три опції: Ні — пристрій працює у звичайному режимі та передає всі події. Повністю — пристрій повністю виключений із роботи системи до першого зняття системи з охорони. Пристрій не виконує команди системи й не сповіщає про тривоги чи інші події. Тільки корпус — сповіщення про тривогу тампера вимкнено до першого зняття системи з охорони. Дізнатися більше
Видалити пристрій	Дає змогу видалити датчик із хаба разом з усіма налаштуваннями.

Калібрування сенсора маскування

Калібрування сенсора маскування важливе, щоб гарантувати правильну роботу пристрою та миттєве виявлення спроб заблокувати його поле зору. Калібрування запускається автоматично через 10 секунд після того, як замок SmartBracket заблоковано. Якщо пристрою не вдалося відкалібрувати сенсор маскування, система надішле сповіщення користувачам і на ПЦС. Відповідна несправність відобразиться у cтанах пристрою.

Калібрування сенсора маскування можна запустити вручну, якщо автоматичне калібрування не вдалося або місце встановлення пристрою було змінено.

Перед початком калібрування переконайтеся, що пристрій встановлено правильно і ніщо не перекриває його поле зору.

Щоб запустити калібрування сенсора маскування, у застосунку Ajax:

Перейдіть у вкладку Пристрої .
Виберіть Superior MotionProtect Plus G3 Jeweller зі списку.
Перейдіть у Налаштування .
Перейдіть у меню Калібрування сенсора маскування.
Натисніть Почати.
Якщо калібрування пройшло успішно, натисніть Закрити, щоб повернутися до налаштувань. Якщо пристрою не вдалося відкалібрувати сенсор маскування, переконайтеся, що його встановлено правильно і ніщо не перекриває його поле зору. Натисніть Перезапустити.

Діагностика пристрою

Діагностика пристрою дає змогу перевірити, чи коректно працюють усі вбудовані сенсори датчика. На справність перевіряються ІЧ сенсор руху, мікрохвильовий сенсор K-діапазону та сенсор маскування. Пристрій регулярно проводить автоматичну діагностику вбудованих сенсорів.

Якщо виявлено несправності, система негайно сповіщає про це користувачів і ПЦС. Автоматична діагностика пристрою не перериває роботу датчика і триває до двох секунд.

Крім того, діагностику пристрою можна також запустити в застосунках Ajax.

Перед тим як розпочати діагностику пристрою, переконайтеся, що систему знято з охорони і не виконується інший тест.

Щоб запустити тест, у застосунку Ajax:

Перейдіть у вкладку Пристрої .
Виберіть Superior MotionProtect Plus G3 Jeweller зі списку.
Перейдіть у Налаштування .
Перейдіть у меню Діагностика пристрою.
Натисніть Почати.
Якщо діагностика пройшла успішно, натисніть Готово, щоб повернутися до налаштувань. Якщо деякі сенсори несправні, рекомендуємо звернутися до сервісного центру.

Зверніть увагу, що під час діагностики пристрою перевіряються тільки увімкнені сенсори.

Якщо несправний сенсор вимкнений, система не показуватиме лічильник несправностей у застосунку Ajax і не сповіщатиме користувачів про несправність. Однак якщо користувач увімкне несправний сенсор, система надішле сповіщення про його несправність.

Користувачі та ПЦС отримають відповідне сповіщення про результат тестування після його завершення.

Індикація

Світлодіодний індикатор Superior MotionProtect Plus G3 Jeweller може світитися червоним або зеленим кольором залежно від стану пристрою.

Подія	Індикація	Примітка
Пристрій активує тривогу, коли його не додано на хаб.	Світиться зеленим 0,3 секунди й гасне на 0,3 секунди тричі.
Пристрій видалено з хаба.	Світиться зеленим 0,3 секунди й гасне на 0,3 секунди шість разів.
Тривога через виявлення руху. Тривога тампера. Виявлено маскування / відновлено нормальний стан.	Світиться зеленим приблизно 0,6 секунди.
Для пристрою виконується тест зони виявлення сенсора руху.	Постійно світиться зеленим і гасне на 0,6 секунди в разі виявлення руху.	Дізнатися більше
Для пристрою виконується тест зони виявлення сенсора маскування.	Постійно світиться червоним і гасне в разі виявлення маскування. Після усунення маскування знову світиться червоним.	Дізнатися більше
Виконується калібрування сенсора маскування.	Світиться зеленим 0,5 секунди й гасне на 0,5 секунди.	Дізнатися більше
Апаратна помилка пристрою або несправність його сенсорів.	Світиться червоним приблизно секунду кожні чотири секунди.	Пристрій потребує технічного обслуговування. Зверніться до служби технічної підтримки.
Не вдалося відкалібрувати сенсор маскування.	Світиться червоним приблизно секунду кожні 13 секунд.	Переконайтеся, що пристрій встановлено правильно і ніщо не перекриває його поле зору. Після цього перезапустіть калібрування. Якщо індикація повторюється, зверніться до служби технічної підтримки.

Несправності

Якщо виявлено несправність пристрою (наприклад, відсутній зв’язок через протокол Jeweller), у застосунку Ajax у лівому верхньому кутку іконки пристрою відображається лічильник несправностей.

Усі несправності можна побачити у станах пристрою. Поля з несправностями підсвічуються червоним.

Несправність відображається, якщо:

Температура пристрою виходить за допустимі межі.
Замок для кріпильної панелі не заблоковано (спрацювання кнопки тампера).
Відкрито корпус пристрою (спрацювання кнопки тампера).
Відсутній сигнал через протокол Jeweller.
Відсутній сигнал через протокол Wings.
ІЧ сенсор несправний.
Мікрохвильовий сенсор K-діапазону несправний.
Сенсор маскування несправний.
Не вдалося відкалібрувати сенсор маскування.

Обслуговування

Регулярно перевіряйте роботу пристрою. Оптимальний інтервал перевірки — що три місяці. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою.

Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин або інші активні розчинники.

Технічні характеристики

Усі технічні характеристики Superior MotionProtect Plus G3 Jeweller

Відповідність стандартам

Налаштування відповідно до вимог EN 50131

Гарантія

Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.

Гарантійні зобов’язання

Угода користувача

Зв’язатися зі службою технічної підтримки:

Номер телефону: 0 (800) 331 911

Вироблено ТОВ «АС Манюфекчурінг»

Потрібна допомога?

У цьому розділі ви знайдете докладні інструкції, статті, вебінструменти й відповіді на поширені запитання. Якщо ж питання потрібно вирішити швидко, наш чатбот і професійна команда технічної підтримки допоможуть у будь-який час доби.
