До однієї зони можна під’єднати кілька пристроїв. Кількість під’єднуваних пристроїв залежить від їхнього енергоспоживання.
Тип підключення
NC, NO, EOL
MultiTransmitter Jeweller з версією прошивки нижче 2.13.
NC, NO, EOL, 2EOL, 3EOL
Типи під’єднання 2EOL і 3EOL доступні лише для MultiTransmitter Jeweller з прошивкою версії 2.13.0 або новішої. Модуль інтеграції необхідно додати на сумісний хаб, що працює на версії OS Malevich 2.13 або новішій. Якщо використовується Hub (4G) Jeweller, централь потрібно оновити до OS Malevich 2.28 або новішої версії.
Опір EOL резисторів
від 1 кОм до 7,5 кОм з кроком 100 Ом
MultiTransmitter Jeweller з версією прошивки нижче 2.13. Опір EOL резисторів визначається автоматично у PRO–застосунках Ajax.
від 1 кОм до 15 кОм для кожного резистора, сумарний опір до 30 кОм
MultiTransmitter Jeweller з версією прошивки 2.13 і вище. Опір визначається автоматично для кожного EOL резистора у PRO–застосунках Ajax.
Довжина кабелю
до 400 м
У разі використання сигнального кабелю з обмідненою алюмінієвою жилою, перетин 0,22 мм².
Режими роботи
імпульсний, бістабільний
Налаштовується PRO або користувачем із правами адміністратора в застосунку Ajax.
Типи подій
15 типів подій дротових пристроїв
Тривога корпусу
Вторгнення
Пожежа
Невідкладна допомога
Тривожна кнопка
Газ
Несправність
Затоплення
Розбиття скла
Перевищено порогову температуру
Низька температура
Маскування
Код примусу (відкриття)
Вібрація
Інформаційний
Налаштовує PRO або користувач із правами адміністратора в застосунку Ajax.
Рекомендації
Пристрій живиться від мереж 100-240 В~ і призначений для використання тільки всередині приміщень.
Захист від саботажу
Тривога тампера
Два тампера сповіщають про спробу відкрити корпус MultiTransmitter Jeweller чи відірвати його від поверхні.
Між хабом або ретранслятором та MultiTransmitter Jeweller. Час виявлення залежить від налаштувань Jeweller або Jeweller/Fibra.
Миттєве виявлення втрати дротового з'єднання, коротких замикань та несправностей
у разі використання типу підключення EOL/2EOL/3EOL
Залежить від типу підключення.
Живлення
Живлення MultiTransmitter Jeweller
100–240 В~, 50/60 Гц
Резервне живлення MultiTransmitter Jeweller
12 В⎓, ємність до 7 А·год з повним циклом заряджання до 30 годин
Резервний акумулятор не входить до комплекту.
Живлення під’єднаних пристроїв
10,5–15 В⎓, сумарний максимальний споживаний струм до 1 А
Дві лінії живлення від MultiTransmitter Jeweller для інших пристроїв. Одна лінія живлення для пожежних датчиків.
Корпус

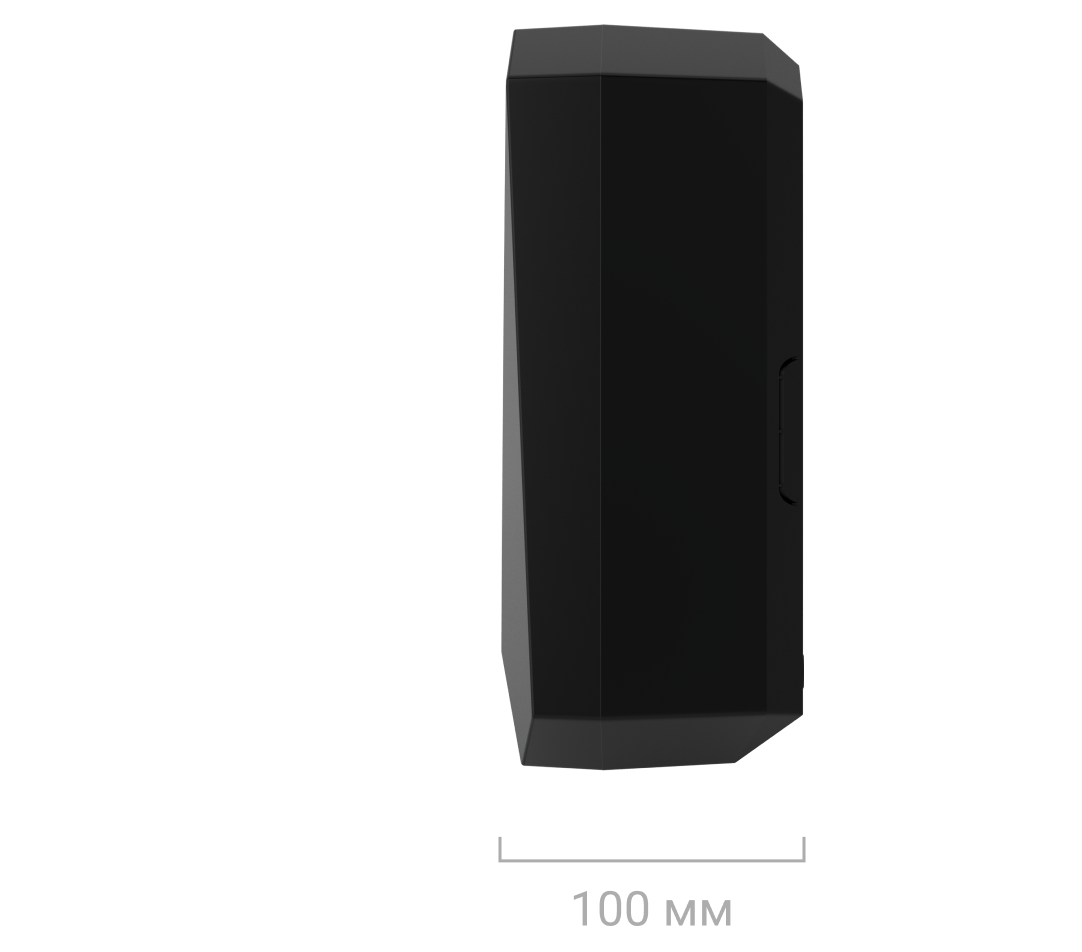

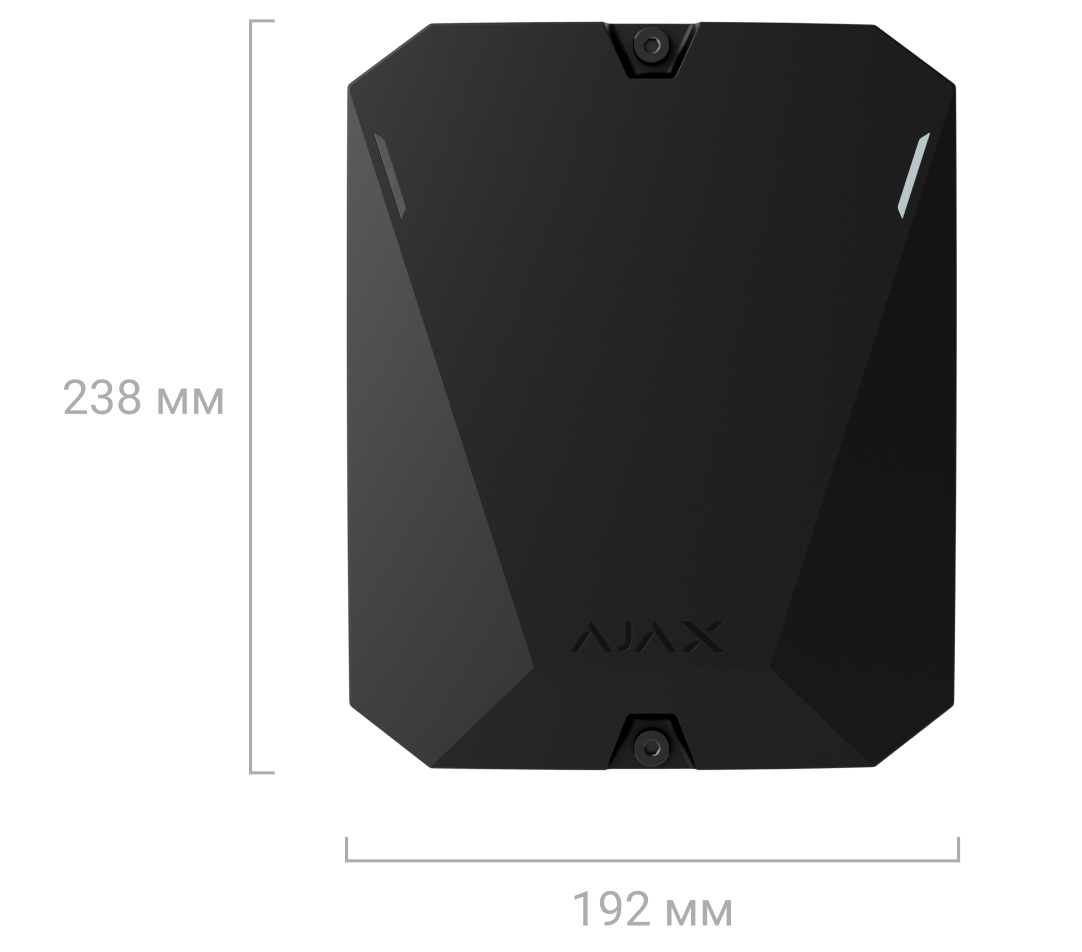

Розміри
192 × 238 × 100 мм
Вага білого пристрою
874 г
Вага чорного пристрою
802 г
Діапазон робочих температур
від −10 °C до +40 °C
Допустима вологість
до 75%
Клас захисту
IP40, IK06
У новій версії корпусу MultiTransmitter Jeweller є світловоди, що показують світлодіодну індикацію модуля. Натомість у попередній версії корпусу світлодіодний індикатор розташований на платі.
