MotionCam (PhOD) Jeweller
Бездротовий ІЧ датчик руху з підтримкою функцій фото за тривогою, фото за запитом, фото за розкладом і фото за сценарієм
yA5lgs
9td1WlЗв'язок
Технологія зв'язку Jeweller
Пропрієтарна технологія бездротового зв'язку для передавання команд, тривог і подій.
Ключові можливості:
- Двосторонній зв'язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне налаштування у застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Модуляція радіосигналу
GFSK
Дальність радіосигналу
до 1700 м
Між датчиком і хабом або ретранслятором сигналу за відсутності перешкод.
Зашифрований зв’язок
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням з плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і глушінню.
Технологія зв’язку Wings
Пропрієтарна технологія бездротового зв'язку для передавання сигналів тривог із фотоверифікацією.
Ключові можливості:
- Двосторонній зв'язок.
- Блокове шифрування з плаваючим ключем.
- Передовий захист від саботажу.
- Повторне завантаження пакетів даних у разі помилки під час передавання даних.
- Перевірка доставлення фото.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Дальність радіосигналу
до 1700 м
Між датчиком і хабом або ретранслятором сигналу за відсутності перешкод.
Зашифрований зв’язок
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням з плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і глушінню.
Виявлення руху
Чутливий елемент
1 ІЧ сенсор
Дальність виявлення руху
до 12 м
За встановлення на висоті 2,4 м.

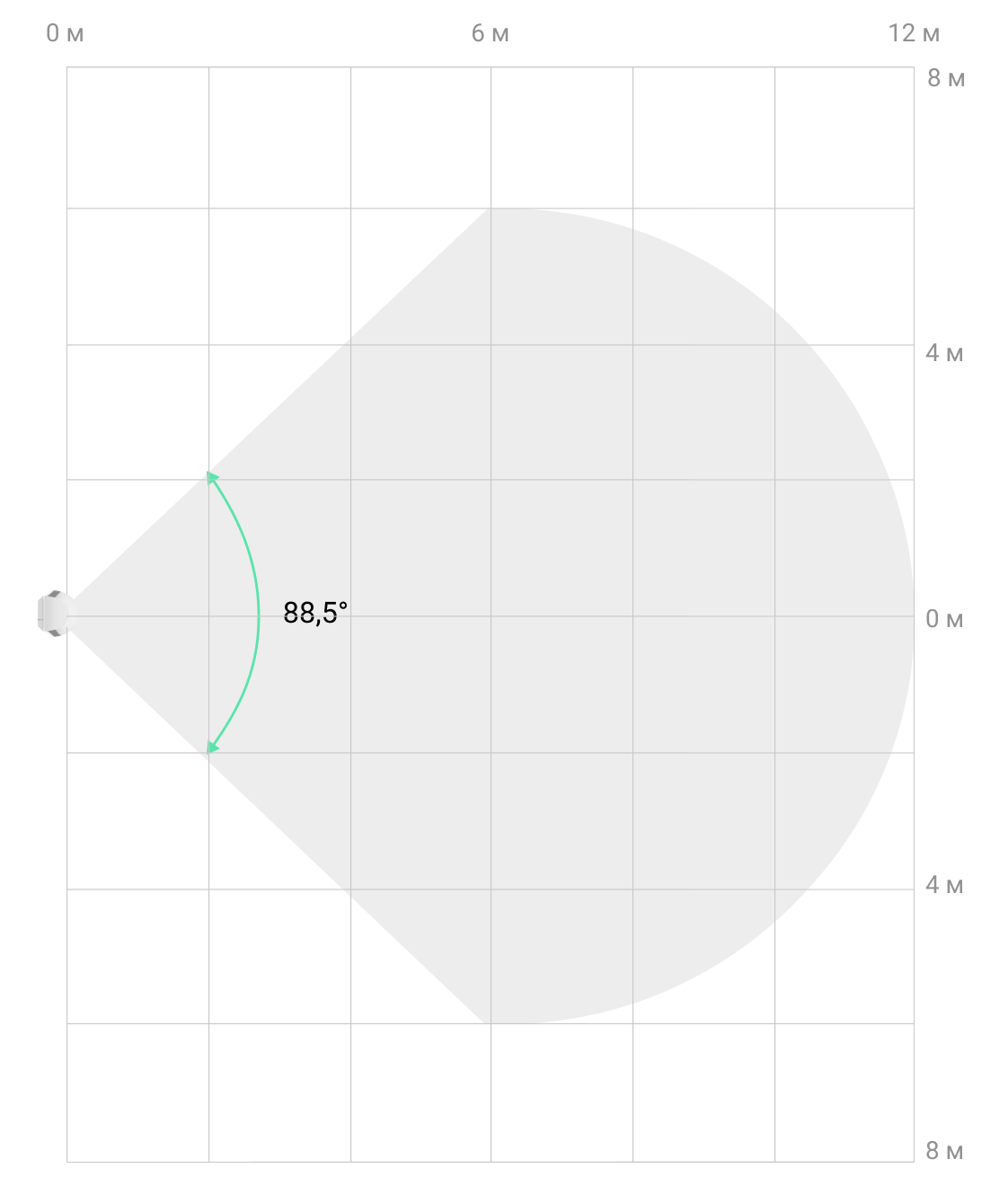

Кути огляду
горизонтальний — 88,5°
вертикальний — 80°
Швидкість виявлення руху
від 0,3 до 2,0 м/с
Напрямок лінзи датчика має бути перпендикулярним ймовірному шляху проникнення до об'єкта.
Чутливість
3 рівні
Налаштовується PRO або користувачем з правами адміністратора у застосунку Ajax.
Імунітет до тварин
вага: до 20 кг
зріст: до 50 см
Захист від хибних спрацювань
SmartDetect
Програмний алгоритм.
Температурна компенсація
Ефективне виявлення руху за температури від −10°C до +40°C.
Фотоверифікація
Фото за тривогою
Фотокамера датчика активується, коли він виявляє рух у режимі охорони.
Фото за запитом
Користувач може робити фото будь-якої миті або коли датчик у режимі охорони (залежить від налаштувань). Функцію вимкнено за початкових налаштувань.
Фото за сценарієм
Фотокамера датчика робить знімки автоматично в разі спрацювання пожежних датчиків Ajax. Функцію вимкнено за початкових налаштувань.
Фото за розкладом
Датчик автоматично робить фото в заданий час. Функція доступна для хабів (крім Hub Jeweller) з версією прошивки OS Malevich 2.19 або вище.
Роздільна здатність фото
640 × 480 пікселів
320 × 240 пікселів (за початкових налаштувань)
160 × 120 пікселів
Налаштовується PRO або користувачем з правами адміністратора у застосунку Ajax.
ІЧ підсвічування
Для зйомки вночі та за слабкого освітлення.
Серія фото
від 1 до 5 знімків із роздільною здатністю 320 × 240 або 160 × 120 пікселів
від 1 до 3 знімків із роздільною здатністю 640 × 480 пікселів
Налаштовується PRO або користувачем з правами адміністратора у застосунку Ajax.
Час доставлення фото
до 7 с — фото 160 × 120 пікселів
до 9 с — фото 320 × 240 пікселів
до 20 с — фото 640 × 480 пікселів
Якщо хаб під’єднаний через Ethernet або 4G. За умови, що рівень сигналу Wings між хабом та пристроєм — 2–3 поділки. Час доставлення фото за під’єднання датчика через ретранслятор сигналу доступний тут.
Рекомендації
Рекомендується встановлювати датчик на висоті 2,4 м.
Пристрій призначений тільки для використання у приміщенні.
Захист від саботажу
Тампер проти злому
Повідомляє про спроби відірвати датчик від поверхні або зняти його з кріпильної панелі.
Захист від підміни
автентифікація пристрою
Виявлення втрати зв'язку
упродовж 36 с
Час виявлення втрати зв’язку залежить від налаштувань Jeweller.
Живлення
2 батареї CR123A, 3 В
(попередньо встановлені)
Строк роботи від батарей
до 4 років
коли функція Фото за запитом вимкнена
до 3 років
коли функція Фото за запитом увімкнена
Корпус
Розміри
135 × 70 × 60 мм
Вага
167 г
Діапазон робочих температур
від −10°C до +40°C
Допустима вологість
до 75%
Клас захисту
IP50
Кольори
Чорний
Білий
Комплектація
MotionCam (PhOD) Jeweller
Кріпильна панель SmartBracket
Монтажний комплект
2 батареї CR123A (попередньо встановлені)
Коротка інструкція
hQt5e6
MotionCam (PhOD) Jeweller
MotionCam (PhOD) Jeweller
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-1
EN 50131-2-2
EN 50131-6
EN 50131-5-3
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
2
Директива щодо радіообладнання (RED)
Сертифікат виданий MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо електромагнітної сумісності (ЕМС)
Сертифікат виданий MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 55032:2015+A11:2020
EN 55035:2017+A11:2020
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий MiCOM Labs
EN 62479:2010
EN 62368-1:2014+A11:2017
FCC ID
Сертифікат виданий MiCOM Labs
2AX5VMCFOD-NA
2AX5VMCAMPH1
IC ID
Сертифікат виданий MiCOM Labs
26860-MCFODNA1
26860-MCAMPH1
PSTI UK
BSI Assurance UK Limited
Schedule 1
