LightSwitch (4-way) [120] Jeweller

Реле

Керує живленням освітлювального приладу.

LightCore (4-way) [120] Jeweller

Сенсорні панелі

SoloButton (1-gang) [120]

Використовується, коли необхідно встановити вимикач як окремий пристрій. SoloButton складається з передньої панелі та рамки.

CenterButton (1-gang) [120]

Використовується, коли необхідно встановити вимикач між пристроями.

SideButton (1-gang) [120]

Використовується, коли необхідно встановити вимикач праворуч або ліворуч від пристроїв.

Рамки

Рамки для двох, трьох, чотирьох і п’яти вимикачів Ajax.

Frame (2 seats) [120]

Frame (3 seats) [120]

Frame (4 seats) [120]

Frame (5 seats) [120]

Одинарний

LightSwitch (4-way) [120] Jeweller встановлений як окремий пристрій.

Комбінований

LightSwitch (4-way) [120] Jeweller встановлений у рамку Frame разом з іншими розумними вимикачами Ajax.

Чорний (Black)

RAL 9005

Графіт (Graphite)

RAL 7024

Білий (White)

RAL 9003

Слонова кістка (Ivory)

RAL 1013

Димний (Fog)

RAL 7047

Устричний (Oyster)

RAL 9002

Сірий (Grey)

RAL 7004

Оливковий (Olive)

RAL 7044

Кольори RAL максимально наближені до реального кольору. Однак вони можуть дещо відрізнятися, тому, будь ласка, використовуйте їх лише як орієнтир для вибору кольору.

Технологія зв’язку Jeweller

Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з плаваючим ключем.
• Миттєві сповіщення.
• Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

905,0–926,5 МГц

Максимальна ефективна випромінювана потужність (ERP)

до 20 мВт

Модуляція радіосигналу

GFSK

Дальність радіозв’язку

до 1100 м

Між пристроєм і хабом (або ретранслятором радіосигналу) за відсутності перешкод.

Шифрування радіозв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Технологія зв’язку Wings

Пропрієтарна бездротова технологія зв'язку для оновлення прошивки.

Особливості:

• Двосторонній зв’язок.
• Передовий захист від саботажу.
• Блокове шифрування з плаваючим ключем.
• Повторне завантаження пакетів даних у разі збоїв під час передавання.
• Підтвердження доставлення пакетів даних.

Діапазони радіочастот

905,0–926,5 МГц

Дальність радіозв’язку

до 1100 м

Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.

Шифрування радіозв’язку

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

Сценарії автоматизації

• за зміною режиму охорони
• за розкладом
• за тривогою
• за температурою, вологістю, концентрацією CO₂*
• за натисканням іншого LightSwitch/Button

* Сценарії за показником вологості або концентрацією CO₂ можливі, якщо LifeQuality Jeweller додано до системи.

Робота без нейтралі

LightSwitch (4-way) [120] Jeweller потребує лише фази живлення для роботи.

Мінімальна потужність навантаження

20 Вт

Значення розраховане для світлодіодних освітлювальних приладів.

Безконтактна сенсорна панель

На сенсорну панель не обовʼязково натискати. LightSwitch (4-way) [120] Jeweller спрацьовує в разі наближення руки на відстань 15 мм.

Підсвічування

Опційне, можна вимкнути в налаштуваннях пристрою в застосунку Ajax.

Захист від несумісних приладів

Спрацьовує на освітлювальні прилади недостатньої потужності (до 20 Вт). У разі спрацювання захисту LightSwitch (4-way) [120] Jeweller вимикає живлення приладу та надсилає сповіщення в застосунки Ajax. Для освітлювальних приладів низької потужності в комплекті є конденсатор.

Захист від підміни

автентифікація пристрою

Виявлення втрати зв’язку

через 36 с

Залежить від налаштувань Jeweller або Jeweller/Fibra.

Напруга живлення

120 В~, 60 Гц

Пристрій не потребує нейтралі для роботи.

Середнє споживання

до 200 мВт

Максимальна комутована потужність

600 Вт

Для LightCore (4-way) [120] Jeweller.

Максимальний струм навантаження

5 A

Захист за температурою

більше ніж +60 °C

У разі спрацювання захисту LightSwitch (4-way) [120] Jeweller вимикає живлення приладу та надсилає сповіщення в застосунки Ajax.

Діапазон робочих температур

від –10 °C до +40 °C

Допустима вологість

до 75% без утворення конденсату

Клас захисту

IP20

Формфактор вимикача

американського типу (120)

Реле

LightCore (4-way) [120] Jeweller — 98,4 × 41,9 × 33,4 мм

Сенсорні панелі

SoloButton (1-gang) [120] — 115 × 71 × 10,6 мм

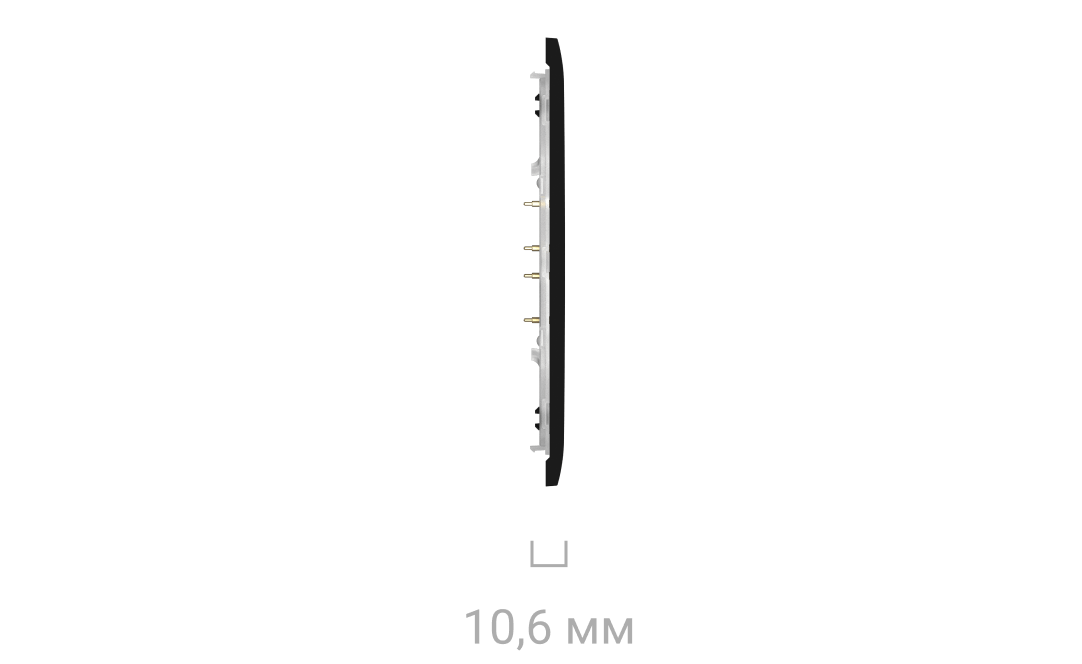

CenterButton (1-gang) [120] — 114,4 × 45,5 × 10,6 мм

SideButton (1-gang) [120] — 114,4 × 58 × 10,6 мм

Рамки

Frame (2 seats) [120] — 115 × 117 × 6 мм

Frame (3 seats) [120] — 115 × 163 × 6 мм

Frame (4 seats) [120] — 115 × 209 × 6 мм

Frame (5 seats) [120] — 115 × 255 × 6 мм

Реле

LightCore (4-way) [120] Jeweller — 75 г

Сенсорні панелі

SoloButton (1-gang) [120] — 55 г
CenterButton (1-gang) [120] — 31 г
SideButton (1-gang) [120] — 34 г

Рамки

Frame (2 seats) [120] — 22 г
Frame (3 seats) [120] — 28 г
Frame (4 seats) [120] — 35 г
Frame (5 seats) [120] — 41 г

LightSwitch (4-way) [120] Jeweller — збірний пристрій. Усі компоненти продаються окремо та зʼєднуються між собою під час встановлення.
