Hub 2 Plus Jeweller
Бездротова централь з підтримкою фотоверифікації. Працює з Wi-Fi, Ethernet та двома SIM-картами (2G/3G/LTE)
Сумісність пристроїв
Можливості
Бездротові пристрої Ajax
до 200
Зокрема, до 10 сирен або клавіатур із вбудованою сиреною та 5 ретрансляторів радіосигналу.
Камери або відеореєстратори
до 100
- Безшовна інтеграція з IP-камерами та відеореєстраторами
- Dahua, Hikvision, Safire, EZVIZ, Uniview.
- Підтримка RTSP.
Користувачі
до 200
- Будь-яка кількість користувачів із правами адміністратора в межах ліміту хаба.
- PRO-акаунти для інженерів монтажу.
- PRO-акаунти для монтажних та моніторингових компаній.
- Керування доступами користувачів.
Сценарії автоматизації
до 64
- Реакції на тривоги.
- Заплановані дії.
- Реакції на зміну режиму охорони.
- Реакції на зміну температури.
- Реакції на зміну вологості.
- Реакції на зміну концентрації CO₂.
- Реакції на натискання кнопки Button.
Групи охорони
до 25
Кімнати
до 50
Зв’язок
Технологія зв’язку Jeweller
Пропрієтарна бездротова технологія для передавання тривог та подій.
Ключові можливості:
- Двосторонній зв'язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне налаштування у застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.
Модуляція радіосигналу
GFSK
Дальність радіосигналу
до 2000 м
Між хабом та під’єднаними пристроями за відсутності перешкод.
Максимальна дальність залежить від характеристик під’єднаного пристрою.
Період опитування
від 12 до 300 с
Налаштовується PRO або користувачем із правами адміністратора у застосунках Ajax.
Зашифрований зв’язок
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Для захисту від радіозавад і перехоплення сигналу.
Технологія зв’язку Wings
Пропрієтарна технологія бездротового зв'язку для передавання сигналів тривог з фотоверифікацією.
Ключові можливості::
- Двосторонній зв'язок.
- Блокове шифрування з плаваючим ключем.
- Передовий захист від саботажу.
- Повторне завантаження пакетів даних у разі помилки під час передавання даних.
- Перевірка доставлення фото.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.
Дальність радіосигналу
до 1700 метрів
Між пристроями та хабом або ретранслятором сигналу за відсутності перешкод.
Зашифрований зв’язок
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Для захисту від радіозавад і перехоплення сигналу.
Рекомендації
Пристрій працює від мережі
110–240 В~.
Хаб призначений тільки для встановлення у приміщенні.
Канали звʼязку
Ethernet
1 роз’єм 8P8C
до 100 Мб/с.
Мобільний зв’язок
2 слоти для micro-SIM
Стільникові мережі
2G
GSM900/DCS1800 (B3/B8)
3G
WCDMA 850/900/2100 (B1/B5/B8)
4G (LTE)
FDD B1/B3/B5/B7/B8/B20
Wi-Fi
802.11 b/g/n модуль
до 600 Мб/с.
Автоматичне перемикання між каналами зв'язку
Перемикання між Ethernet, Wi-Fi та SIM-картами — миттєво.
Перемикання між 4G (LTE), 3G і 2G мережами на одній SIM-карті — миттєво.
Перемикання між SIM-картами — до 4 хвилин.
Пріоритет каналів зв'язку
1. Ethernet
2. Wi-Fi
3. Мобільний зв'язок
Для більшої надійності системи канали зв'язку працюють паралельно.
Дані переважно передаються через Ethernet.
Сповіщення
Типи сповіщень, що підтримуються
- Пуш-сповіщення
- SMS
- Дзвінки
Типи подій
- Тривоги
- Несправності
- Зміна режиму охорони
- Системні
- Неохоронні сповіщення
- Події пристроїв автоматизації
Типи сповіщень налаштовуються для кожного користувача.
Фотоверифікація
Види фотоверифікацій
- Фото за тривогою
- Фото за сценарієм
- Фото за запитом
- Фото за розкладом
Функція Фото за розкладом доступна для хабів з версією прошивки OS Malevich 2.19 або вище.
Час доставлення фото
до 9 с
За початкових налаштувань.
Роздільна здатність фото
до 640 × 480 пікселів
Залежить від датчика.
Кількість фото у серії
від 1 до 5 знімків
Моніторинг
Підтримувані протоколи
- SIA (DC-09)
- SurGard (Contact ID)
- ADEMCO 685
- Інші пропрієтарні протоколи
Типи подій
- Тривоги та події системи
- Координати тривожної кнопки
- Фотоверифікація
Живлення
Основне
110–240 В~, 50/60 Гц
До 10 Вт енергоспоживання від мережі.
Резервне
вбудований акумулятор Li-ion 3 А·год
До 15 годин автономної роботи (якщо підключення через Ethernet неактивно).
У хабі встановлений 3-контактний акумулятор. Щоб замінити акумулятор хаба, використовуйте такий самий.
Альтернативне
6 В⎓
За допомогою альтернативного блока живлення 6V PSU (type A) (продається окремо).
12–24 В⎓
За допомогою альтернативного блока живлення 12–24V PSU (type A) (продається окремо).
Захист від саботажу
Тампер проти злому
Система отримує сповіщення про спроби відірвати пристрій від поверхні або зняти його з кріплення.
Захист від підміни
автентифікація пристроїв
Пропрієтарні алгоритми автентифікації унеможливлюють підміну хаба
або підʼєднаних до нього пристроїв.
Радіочастотний гопінг
Хаб надсилає сповіщення про глушіння або втрату звʼязку
з пристроями всім користувачам і охоронній компанії.
Корпус

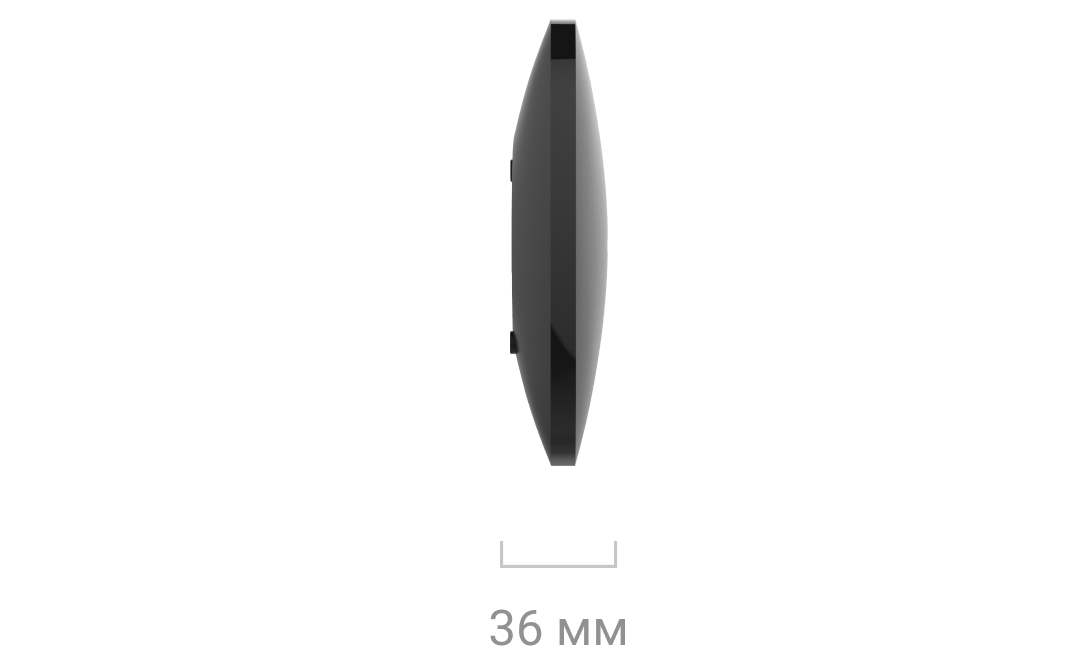

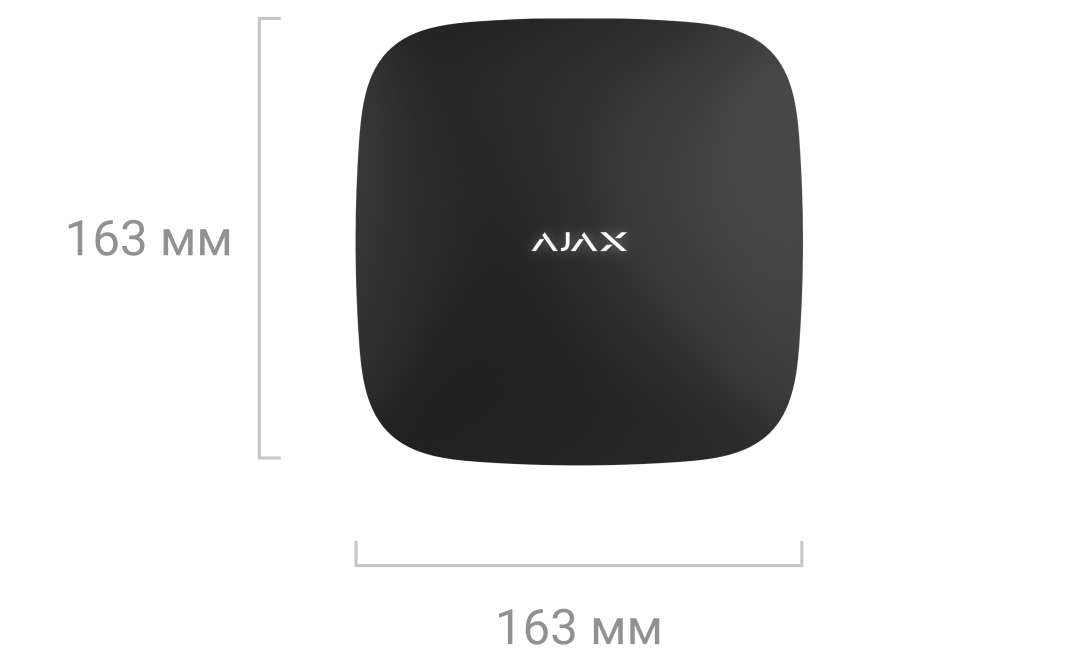

Розміри
163 × 163 × 36 мм
Вага
351 г
Діапазон робочих температур
від −10°C до +40°C
Допустима вологість
до 75%
Клас захисту
IP20
Кольори
Чорний
Білий
Комплектація
Hub 2 Plus Jeweller
Кріпильна панель SmartBracket
Кабель живлення
Кабель Ethernet
Монтажний комплект
SIM-карта (залежно від регіону продажу)
Інструкція з використання
hQt5e6
Hub 2 Plus Jeweller
Hub 2 Plus Jeweller
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-3:2009
EN 50136-2:2013
EN 50131-10:2014
EN 50136-1:2012
EN 50131-6:2017
EN 50131-5-3:2017
EN 50131-1:2006 / A1:2009 / A2:2017
PD 6662:2017*
ANSI/SIA CP-01-2019
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
2
Директива щодо радіообладнання (RED)
Сертифікат виданий MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
EN 300 328 V2.2.2
EN 301 511 V12.5.1
EN 301 908-1 V13.1.1
EN 301 908-2 V13.1.1
EN 301 908-13 V13.1.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо електромагнітної сумісності (ЕМС)
Сертифікат виданий MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 301 489-17 V3.2.4
EN 301 489-52 V1.2.1
EN 55032:2015+A11:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий MiCOM Labs
EN 62479:2010
EN 62368-1:2014+A11:2017
Кліматичний клас по EN 50131
||
FCC ID
Сертифікат виданий MiCOM Labs
2AX5VHUB2PL (XMR201606EC21A)
2AX5VHUB2PL (XMR201909EC21AUX)
2AX5VHUB2PL (XMR201609EC21V)
2AX5VHB2PLAFA
2AX5VHB2PLAUX
2AX5VHUB2PLNA2
IC ID
Сертифікат виданий MiCOM Labs
26860-HUB2PLNA1 (10224A-201611EC21A)
26860-HB2PLJAFA
CSA
CSA Group Testing & Certification Inc.
ANSI/UL 62368-1:19
CSA C22.2 No. 62368-1:19
Пристрої системи домашньої охоронної сигналізації
UL LLC
UL 1023
Пристрої та системи охоронної сигналізації для комерційних обʼєктів
UL LLC
UL 2610
Стандарт для блоків керування, аксесуарів і приймального обладнання для систем охоронної сигналізації
UL LLC
ULC S304 (Canada)
Пристрої домашньої системи пожежної сигналізації
UL LLC
UL 985
Пристрої керування системами пожежної сигналізації для житлових споруд
UL LLC
ULC 545
NIST
FIPS 197
PSTI UK
BSI Assurance UK Limited
Schedule 1
