Curtain Outdoor Jeweller
Бездротовий датчик руху «штора» з подвійною технологією виявлення для використання на вулиці та у приміщенні
yA5lgs
9td1WlЗвʼязок
Технологія зв’язку Jeweller
Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Миттєві сповіщення.
- Дистанційне керування та налаштування в застосунках Ajax.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.
Модуляція радіосигналу
GFSK
Дальність радіозв’язку
до 1700 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.
Шифрування радіозв’язку
Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і глушінню.
Технологія зв’язку Wings
Пропрієтарна бездротова технологія звʼязку для завантаження оновлення прошивки.
Особливості:
- Двосторонній зв’язок.
- Передовий захист від саботажу.
- Блокове шифрування з плаваючим ключем.
- Повторне завантаження пакетів даних у разі збоїв під час передавання.
Діапазони радіочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Залежить від регіону продажу.
Дальність радіозв’язку
до 1700 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод.
Шифрування радіозв’язку
Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.
Радіочастотний гопінг
Запобігає радіозавадам і глушінню.
Виявлення
Чутливий елемент
2 × ІЧ сенсор
1 × мікрохвильовий сенсор К-діапазону
Мікрохвильовий сенсор К-діапазону для запобігання хибним тривогам, що спричинені тепловими перешкодами.
Робоча частота: 24 ГГц.
Дальність виявлення руху
до 8–12 м
Якщо встановлено на висоті 1–2,4 м. Налаштовується повзунком на корпусі датчика.
Кути виявлення руху
горизонтальний: 8°
вертикальний: 85°/15°
Залежить від висоти встановлення.
Кут 85° за висоти встановлення 2,4 м і 15° за 1 м.
Швидкість виявлення руху
від 0,3 до 2,0 м/с
Напрямок лінзи датчика має бути перпендикулярним імовірному шляху вторгнення до приміщення.
Чутливість
3 рівні
Налаштовує PRO або користувач з правами адміністратора у застосунку Ajax.
Імунітет до тварин
зріст: до 100 см
вага: незастосовна
Якщо встановлено на висоті 1 м і повзунок на корпусі датчика переведений у положення Pet (Тварини).
Захист від хибних тривог
Технологія подвійного виявлення руху
SmartDetect
Програмний алгоритм.
Температурна компенсація
Ефективне виявлення руху за температури від −25 °C до +60 °C.
Рекомендації
Рекомендується встановлювати датчик на висоті:
- 2,4 м;
- 1 м, коли активовано режим Нечутливий до тварин.
Пристрій призначений для встановлення на вулиці та у приміщенні.
Використовуйте навіс для захисту системи антимаскування від дощу та снігу.
Захист від саботажу
Тривога тампера
Сповіщення про спроби відірвати датчик від поверхні або зняти з кріпильної панелі.
Захист від підміни
автентифікація пристрою
Система антимаскування
виявляє спроби заблокувати огляд датчика
Акселерометр
сповіщає, якщо датчик зрушили
Має бути активованим, якщо датчик встановлено на сторонній кронштейн.
Утримуючий гвинт
Щоб надійно закріпити датчик на SmartBracket або навісі.
Виявлення втрати звʼязку
від 36 с
Час виявлення залежить від налаштувань Jeweller або Jeweller/Fibra.
Живлення
Батарея
2 × CR123A
Попередньо встановлені.
Тип
тип C
Розрахунковий строк роботи від батарей
до 3 років
Діапазон робочої напруги датчика
4,1−6,2 В⎓
Номінальна робоча напруга датчика
6 В⎓
Споживання струму датчика у стані спокою за номінальної напруги
37 мкА
Максимальний струм споживання датчика за номінальної напруги
600 мА
Повна ємність батареї
1600 мА·год
Напруга низького заряду батареї
4,48 В⎓
Напруга відновлення низького заряду батареї
5,14 В⎓
Напруга відпрацьованої батареї
4,1 В⎓
Пристрій вимикається.
Ємність відпрацьованої батареї
170 мА·год
Виробник
Huiderui або Panasonic
Корпус

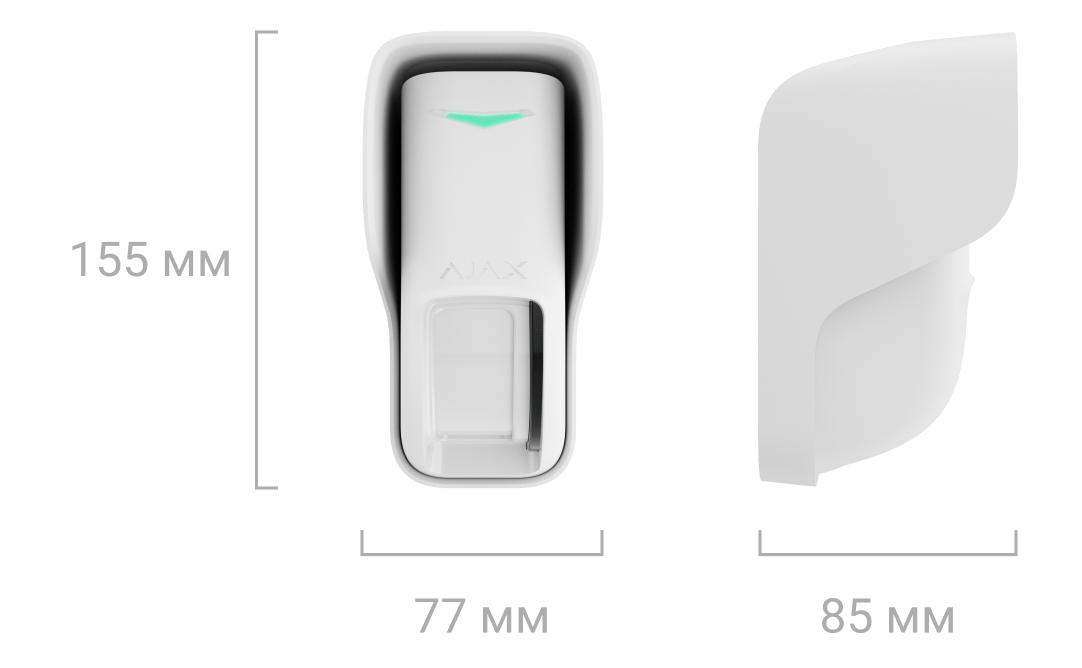

Розміри з навісом
155 × 77 × 85 мм

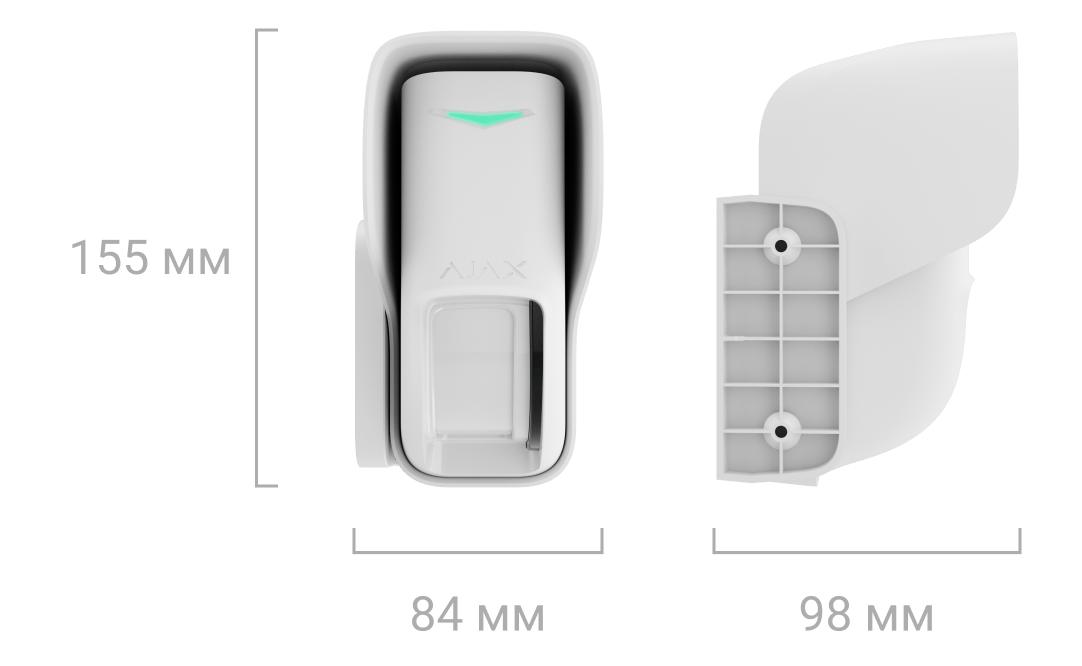

Розміри з навісом та кутовим кронштейном
155 × 84 × 98 мм

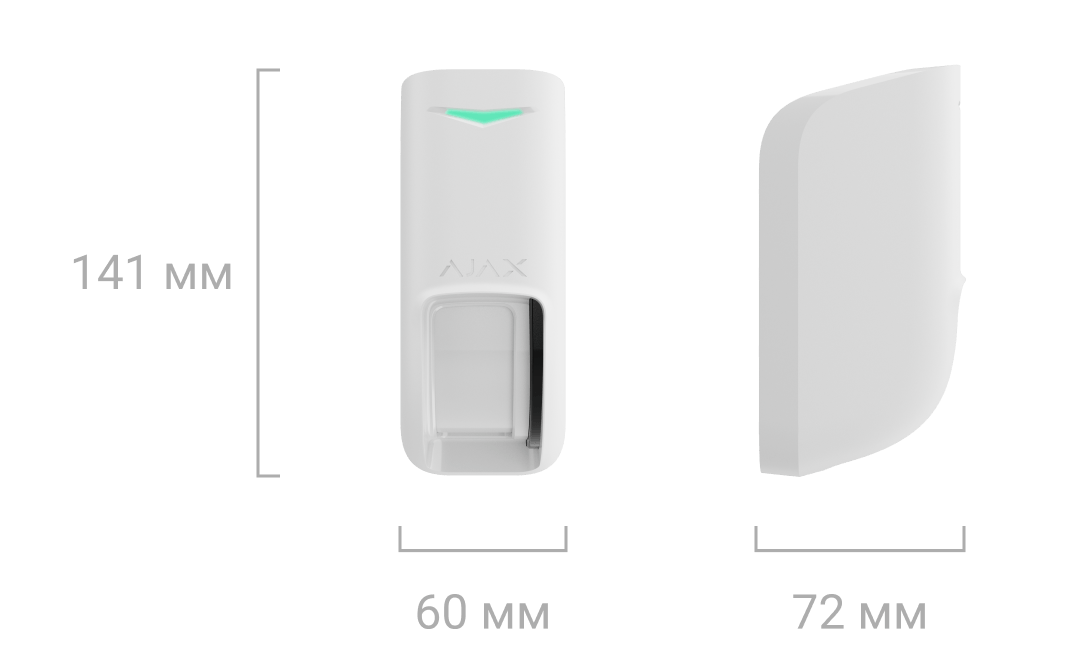

Розміри без навіса
141 × 60 × 72 мм
Розміри без навіса та з кутовим кронштейном
141 × 76 × 84 мм
Вага з навісом
TBC
Вага без навіса
223 г
Вага кутового кронштейна
34 г
Діапазон робочих температур
від −25 °C до +60 °C
Допустима вологість
до 95%
Клас захисту
IP55
Колір
Білий
Комплектація
Curtain Outdoor Jeweller
Кріпильна панель SmartBracket
2 батареї CR123A (попередньо встановлені)
Кутовий кронштейн
Навіс
Монтажний комплект
Коротка інструкція
hQt5e6
Curtain Outdoor Jeweller
Curtain Outdoor Jeweller
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-1:2006/A1:2009/A2:2017/A3:2020
EN 50131-2-4:2020
EN 50131-5-3:2017
EN 50131-6:2017/A1:2021
PD 6662:2017
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
2
Директива щодо радіообладнання (RED)
Сертифікат виданий TIMCO Engineering, Inc.
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий TIMCO Engineering, Inc.
EN IEC 62311:2020
EN IEC 62368-1:2020+A11:2020
Директива щодо електромагнітної сумісності (ЕМС)
Сертифікат виданий TIMCO Engineering, Inc.
EN 301 489-1 V2.2.3
EN 301 489-3 V2.3.2
Кліматичний клас
IV
