Curtain Outdoor Jeweller

Curtain Outdoor Jeweller

Бездротовий датчик руху «штора» з технологією подвійного виявлення для використання на вулиці та у приміщенні

5 199

Рекомендована ціна | ПДВ включений у вартість

Незабаром

Перша лінія захисту

Curtain Outdoor Jeweller — це датчик руху, з яким хибні тривоги практично неможливі. Пристрій покриває периметр обʼєкта з винятковою точністю. Він оснащений унікальною оптичною системою з вузькими секторами огляду та може виявляти рух на відстані до 12 м. Технологія подвійного виявлення руху із застосуванням двох ІЧ сенсорів і одного мікрохвильового сенсора K-діапазону дає змогу фільтрувати хибні тривоги, спричинені тепловими перешкодами, тваринами чи рослинами. Дальність виявлення й імунітет до тварин налаштовуються повзунком на корпусі датчика, а чутливість — у застосунках Ajax відповідно до потреб обʼєкта. Попередньо встановлені батареї забезпечують стабільну роботу до трьох років.

Вертикальний кут огляду1:

Vertical angle 85
Vertical angle 15
Adjustable motion

Регульована дальність виявлення руху

Навіс

для захисту сенсорів маскування від дощу та снігу

Hood

Горизонтальний кут огляду: 8°

Horisontal angle

Технологія подвійного виявлення руху

для спрацювання пристрою лише тоді, коли обидва типи сенсорів зафіксують рух

SmartDetect

Програмний алгоритм для розрізнення руху людини від руху, що не пов’язаний із людською діяльністю

Температурна компенсація

Temperature compensation

для ефективного виявлення в холод і спеку

Можна зафіксувати на сторонньому кронштейні

Third party

Імунітет до тварин

як додатковий режим виявлення

Pet immunity

Тампер

Tamper
Anti-masking

Система антимаскування

Accelerometer

Акселерометр

Battery

До 3 років

роботи від попередньо встановлених батарей

ip-55

Клас захисту корпусу

Оновлення прошивки через повітря

До 1700 м

дальність звʼязку з хабом чи ретранслятором Ajax2

Технологія зв’язку Jeweller і Wings

Jeweller and Wings radio communication

Регулювання потужності

Інформативні пуш-сповіщення

Ajax logo
10:00

Обов’язково

Ajax

Склад: Зафіксовано рух, Curtain Outdoor Jeweller у Зона зберігання

Ajax logo
10:00

Ajax

Офіс: Закрито корпус, Curtain Outdoor Jeweller у Вестибюль

Remote configuration

Дистанційне керування та налаштування

Corner

Додатковий кутовий кронштейн

для встановлення датчика боковою частиною

Утримуючий гвинт

Holding-screw

Встановлення без зусиль

1

QR-код

2

SmartBracket

3

Застосунок

Сумісність пристроїв

Лінійки продуктів Superior, Fibra, та Baseline повністю сумісні. Це відкриває можливість будувати системи майже будь-якої конфігурації та закривати проєкти з найрізноманітнішими вимогами.

Надійний захист периметра

Office

Офіс

Restaurant

Ресторан

Warehouse

Склад

Hangar

Ангар

House

Будинок

Manufacturing

Виробництво

Два режими роботи

Curtain Outdoor Jeweller працює у двох режимах: нормальному та з активованим імунітетом до тварин. У нормальному режимі тривогу буде здійнято за умови будь-якого руху в зоні спостереження. Режим роботи з активованим імунітетом до тварин призначений, щоб ігнорувати рух тварин зростом до 100 см і мінімізувати кількість хибних тривог.

Without pet immunity

Без імунітету до тварин

With pet immunity

З імунітетом до тварин

Виявлення руху з урахуванням особливостей об’єкта

Пристрій має дальність виявлення до 12 м. Її можна налаштувати відповідно до особливостей об’єкта. Наприклад, можна встановити дальність, за якої датчик охоплюватиме двері та вікна, але ігноруватиме зони з інтенсивним рухом, як-от пішохідні доріжки. Значну роль у зменшенні кількості марних виїздів патрулів відіграють рівні чутливості виявлення. Низька чутливість оптимальна в зонах, схильних до хибних тривог. Середня чутливість підійде для більшості об’єктів, а висока — для зон без перешкод, де негайне виявлення загрози має вирішальне значення.

Facility-specific

Бездоганне залізо

Fresnel lens

Лінза Френеля

Two PIR sensors

Два ІЧ сенсори

K-band microwave sensor

Мікрохвильовий сенсор K-діапазону

Slider

Повзунок для зміни режиму роботи й дальності виявлення

Jeweller and Wings antennas

Антени Jeweller і Wings

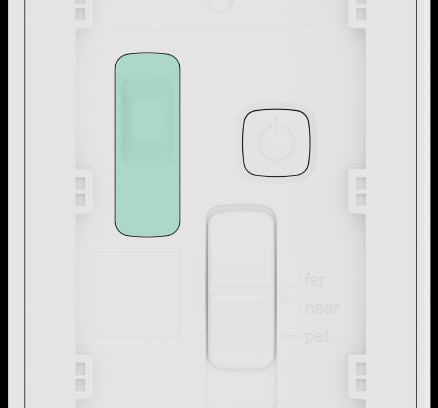

Tamper

Тампер

Hood

Навіс

Accelerometer

Акселерометр

Masking sensors

Сенсори маскування

SmartBracket mounting panel

Кріпильна панель SmartBracket

Holding screw

Утримуючий гвинт

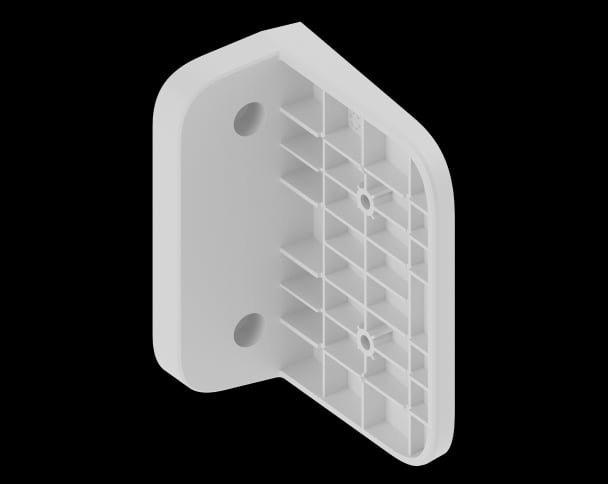

Angle mount

Кутовий кронштейн

Запобігання хибним тривогам

Два ІЧ сенсори

Curtain Outdoor Jeweller має два ІЧ сенсори для точного виявлення руху. Датчик не реагує на рух, якщо спрацьовує лише один сенсор. Коли обидва сенсори виявляють рух, починають працювати пропрієтарні цифрові алгоритми. За долі секунди вони виконують триетапний аналіз сигналу, відфільтровують природні перешкоди та тварин і вирішують, чи потрібно здіймати тривогу.

2 PIR sensors

Мікрохвильовий сенсор K-діапазону

Мікрохвильовий сенсор K-діапазону активується для того, щоб підтвердити спрацювання ІЧ сенсорів. Він виконує радіохвильове сканування для мінімізації хибних тривог, спричинених тепловими перешкодами. На відміну від традиційних сенсорів Х-діапазону, сенсор K-діапазону пропонує вищу точність і енергоефективність зі значно меншою кількістю хибних тривог і ледь помітним впливом на час роботи батарей. Крім того, сенсор абсолютно безпечний і не становить загрози для здоров’я.

K-band

K-діапазон

X-band

Х-діапазон

Фільтр теплових перешкод

SmartDetect

У режимі охорони датчик постійно аналізує зчитану сенсорами теплову діаграму: інтенсивність ІЧ випромінювання, розмір теплової плями, швидкість руху, тривалість перебування в зоні виявлення й інші параметри. Це дає змогу алгоритму миттєво виявляти хибні тривоги. Як результат — датчик із високою точністю реагує на людей і не завдає клопоту хибними спрацюваннями.

Size false alarm

Хибна тривога

Real alarm

Тривога

Speed false alarm

Хибна тривога

Real alarm

Тривога

Intensity false alarm

Хибна тривога

Real alarm

Тривога

Температурна компенсація

Температурна компенсація — це програмний механізм, завдяки якому теплова діаграма є контрастною, навіть коли температура навколишнього середовища близька до температури тіла людини. Під час кожного вимірювання температури навколишнього середовища датчик коригує дані ІЧ сенсорів згідно з таблицею коефіцієнтів, що зберігається в його пам’яті. Тому датчик ефективний у всьому діапазоні робочих температур.

Temperature compensation

Рівень чутливості

Чутливість Curtain Outdoor Jeweller налаштовують у застосунку. За низької чутливості датчик із меншою ймовірністю реагує на перешкоди. Висока чутливість гарантує, що тривогу буде здійнято в разі будь-якого руху в зоні виявлення. Встановіть бажаний рівень чутливості, щоб уникнути марних виїздів патрулів на хибні тривоги.

Sensitivity level

Професійне встановлення

За умови правильного встановлення датчик працює з високою точністю. Пристрій необхідно розташовувати перпендикулярно до рівня землі. Напрямок лінзи датчика має бути перпендикулярним до ймовірного шляху проникнення на обʼєкт. Якщо правильно налаштувати режим роботи, чутливість і дальність виявлення, Curtain Outdoor Jeweller миттєво реагуватиме на реальні загрози та ігноруватиме типові джерела хибних тривог.

Professional installation
Unique wireless technology

Jeweller | Wings

Унікальні бездротові технології

Curtain Outdoor Jeweller використовує пропрієтарні радіопротоколи Jeweller і Wings для захищеного звʼязку.

До 1700 м радіозвʼязку з хабом або ретранслятором2

Зашифрований двосторонній звʼязок

Сповіщення про втрату звʼязку та глушінн

Оновлення прошивки через повітря

Комплексне рішення для масштабних систем

Ретранслятор радіосигналу ReX 2 Jeweller збільшує дальність радіозвʼязку Jeweller між пристроями та хабом Ajax в умовах, коли є перешкоди для сигналу. Пристрій також забезпечить стабільний звʼязок крізь сталь та бетон через Ethernet, використовуючи дріт як додатковий канал зв'язку. До 5 ретрансляторів радіосигналу можуть працювати в межах однієї системи Ajax, розширюючи покриття радіомережі вдвічі. Це дає змогу захищати багатоярусні будівлі з підземними паркінгами, підвальні приміщення та металеві ангари.

До 5 ретрансляторів в межах однієї системи

Ethernet як альтернативний канал зв’язку

Взаємоконтроль елементів системи

Усі пристрої Ajax проводять автоматичну самодіагностику та передають дані про свій стан на хаб. Безперервно контролюються основні параметри, як-от стан тампера, зв’язку, живлення та сенсорів. Сервер Ajax Cloud контролює зв’язок між хабом і застосунками Ajax, гарантуючи миттєві сповіщення на сторонні ПЦС, а також для охоронних компаній і користувачів. У випадку будь-якої несправності чи втрати зв’язку інженер миттєво отримує всю необхідну інформацію, щоб надати відповідні послуги.

Автоматична самодіагностика пристрою зі звітуванням про його стан

Регулярні опитування для відображення поточного стану пристрою в застосунках

Миттєві сповіщення про роботу системи

System supervision

Захист від саботажу

Тривога тампера

Тривога тампера

Корпус оснащений кнопкою тампера, яка сповістить охоронну компанію та користувачів про спробу зняти датчик із кріпильної панелі.

Акселерометр

Акселерометр

Якщо опцію ввімкнено, вбудований акселерометр сповістить про спробу саботажу. Сирени, додані в систему, активуються в разі переміщення Curtain Outdoor Jeweller. Ця функція вкрай важлива, якщо використовується стороннє кріплення. Акселерометр може визначити, якщо кріплення зламано або є перешкоди в полі зору датчика.

Система антимаскування

Система антимаскування

Пристрій виявляє маскування, спричинене перешкодами, на відстані до 5 см від лінзи залежно від методу маскування. Система сповіщає користувачів і ПЦС про такі спроби втручання в роботу датчика.

Автентифікація для захисту від підміни

Автентифікація для захисту від підміни

Кожен сеанс зв’язку між хабом і пристроєм починається з автентифікації. Якщо хоча б один параметр не пройшов перевірку, хаб ігноруватиме команди пристрою.

Шифрування даних

Шифрування даних

Усі дані, які система передає та зберігає, захищені блоковим шифруванням із плаваючим ключем. Це значно ускладнює будь-які спроби втрутитися в софт системи, підмінити дані або вкрасти їх.

Регулярні опитування

Регулярні опитування

Пристрій регулярно обмінюється даними з хабом. Система контролює стан кожного пристрою і в разі несправності або втрати звʼязку сповіщає про це.

Інформативні сповіщення

Інформативні сповіщення

Система Ajax миттєво інформує про тривоги та події за допомогою пуш-сповіщень. Завдяки їм охоронна компанія та користувачі точно знають, який пристрій спрацював, а також коли й де це сталося.

Виявлення втрати зв’язку

Виявлення втрати зв’язку

Якщо налаштувати мінімальний інтервал опитування (три пакети даних що 12 секунд), система вже за 36 секунд виявить втрату зв’язку з пристроєм і сповістить про це охоронну компанію та користувачів.

Просте встановлення та налаштування

Curtain Outdoor Jeweller готовий до роботи прямо з коробки. Є три варіанти встановлення датчика: за допомогою кріпильної панелі SmartBracket, кутового кронштейна або стороннього кронштейна. Також можна захистити сенсори маскування від дощу та снігу за допомогою навісу. Застосунки Ajax допоможуть швидко зробити пристрій частиною системи: потрібно лише додати пристрій на хаб, відсканувавши QR-код. Налаштування пристрою можна будь-якої миті змінити дистанційно, відвідувати обʼєкт для цього не потрібно.

Додавання на хаб через QR-код

Connection

На кріпильну панель SmartBracket

Installation

На кутовий кронштейн

Installation

На сторонній кронштейн

Installation

Налаштування й тестування в застосунках для смартфонів і ПК

Setup

Застосунок PRO Desktop для macOS і Windows

Monitoring
1

Залежно від висоти встановлення. Кут становить 85° для 2,4 м і 15° для 1 м.

2

За відсутності перешкод.
