CombiProtect Jeweller
Бездротовий ІЧ датчик руху і розбиття скла з мікрофоном
Один пристрій. Подвійний захист
Ми об’єднали функції двох наших датчиків і створили універсальне рішення для охорони різних типів об'єктів — CombiProtect Jeweller. Пристрій має програмні алгоритми для запобігання хибним тривогам та виконує дві основні функції: виявляє рух і фіксує розбиття скла. Налаштувати сенсори й необхідний рівень чутливості та запустити тестування датчика можна дистанційно в застосунку. Інтуїтивно зрозумілий інтерфейс і просте встановлення гарантують позитивний досвід користування для професіоналів і кінцевих користувачів.
Всюди, де є ризик вторгнення
Залізо, що витримує час
Лінза Френеля
ІЧ сенсор
Електретний мікрофон
Антена Jeweller
Тампер
Попередньо встановлена батарея
Кріпильна панель SmartBracket
Не залишає зловмисникам жодного шансу
ІЧ сенсор
Усі датчики руху Ajax оснащені ІЧ сенсорами від Excelitas Technologies — провідної американської компанії, що розробляє оптоелектронні компоненти ще з 1931 року. Ajax Systems щодня підтверджує безпрецедентну якість таких сенсорів на виробництві: ми тестуємо 100% виготовлених пристроїв. ІЧ сенсор у поєднанні з технологіями Ajax забезпечує найвищу точність у виявленні вторгнення.
Спеціальна лінза
Патерн секцій лінзи Френеля розроблений так, щоб розрізняти діаграми ІЧ випромінювання людини, тварини та теплової перешкоди. Більші за розміром секції лінзи вловлюють випромінювання на рівні голови й торса дорослої людини, а менші — роблять діаграму деталізованою. Лінза дає датчику точну інформацію про тепловий об’єкт у зоні виявлення та характер його руху.
Фільтр теплових перешкод
Ми проаналізували тисячі теплових патернів людей, тварин і навколишнього середовища, щоб розробити програмний алгоритм SmartDetect. У режимі охорони датчик постійно аналізує зчитану сенсором теплову діаграму: інтенсивність ІЧ випромінювання, розмір теплової плями, швидкість руху, тривалість перебування в зоні виявлення й інші параметри. Це дає змогу алгоритму миттєво виявляти хибні тривоги. Як результат — датчик із високою точністю реагує на людей і не завдає клопоту хибними спрацюваннями.
Хибна тривога
Тривога
Хибна тривога
Тривога
Хибна тривога
Тривога
Температурна компенсація
Температурна компенсація — це програмний механізм, завдяки якому теплова діаграма є контрастною, навіть коли температура навколишнього середовища близька до температури тіла людини. Під час кожного вимірювання температури навколишнього середовища датчик коригує дані ІЧ сенсора згідно з таблицею коефіцієнтів, що зберігається в його пам’яті. Тому датчик ефективний у всьому діапазоні робочих температур.

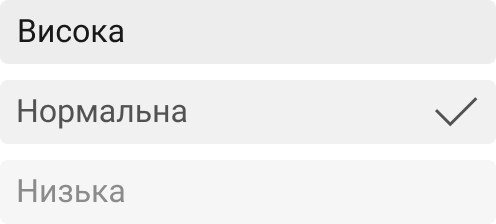

Рівень чутливості
Налаштування чутливості дає змогу адаптувати датчик до умов конкретного приміщення з урахуванням можливих теплових перешкод і домашніх тварин. Зміна чутливості впливає на маркери, завдяки яким датчик фільтрує хибні тривоги. Якщо задати низьку чутливість, датчик із меншою ймовірністю зреагує навіть на активну домашню тварину. Якщо задати високу чутливість, датчик здійме тривогу через найменший рух у зоні виявлення.
Професійне встановлення
Датчик потрібно встановлювати на висоті 2,4 м так, щоб лінза була спрямована перпендикулярно ймовірному шляху вторгнення в приміщення. Це гарантує точну теплову діаграму й імунітет до тварин. Датчик миттєво реагує на реальну загрозу, ігноруючи типові джерела хибних тривог, як-от тварини зростом до 50 см і вагою до 20 кг.
Удосконалене виявлення розбиття скла
CombiProtect Jeweller використовує чутливий електретний мікрофон і цифровий алгоритм DualTone для виявлення звуку розбиття скла. Щоб зареєструвати розбиття скла та надіслати сигнал тривоги, пристрій повинен зафіксувати глухий (низькочастотний) звук удару та дзвінкий (високочастотний) звук розбиття скла за 1,5 секунди. Такий двоетапний алгоритм виявлення розбиття скла знижує ризик хибних тривог. Три рівні чутливості датчика можна налаштувати в застосунку Ajax, що робить його адаптивним до будь-яких об’єктів.
CombiProtect Jeweller не реагує на розбиття скла, вкритого протиударною, сонцезахисною, декоративною або будь-якою іншою плівкою. Для виявлення розбиття такого скла рекомендуємо використовувати датчики DoorProtect Plus Fibra, DoorProtect S Plus Jeweller або DoorProtect G3 Fibra із сенсорами удару та нахилу.
Бездротова універсальність і надійна функціональність
Пристрої Baseline працюють без дротів, що гарантує максимальну свободу дій під час їх монтажу. Попередньо встановлені батареї CR123A від перевірених виробників забезпечують легке налаштування та не вимагають додаткових дій, щоб почати працювати з пристроями. Крім тестування в режимі реального часу під час виробництва, Ajax Systems додатково перевіряє всі батареї, щоб гарантувати їхню надійність. Батареї змінні, тому їх можна буде замінити приблизно через п’ять років автономної роботи. Стан батареї завжди можна перевірити в застосунку Ajax. Користувачі й охоронні компанії отримують сповіщення про низький рівень заряду за кілька місяців, що дає змогу без поспіху вчасно замінити батарею.
Тестування в режимі реального часу під час виробництва батареї
До 5 років автономної роботи
Завчасне сповіщення про низький рівень заряду батареї
Jeweller
Унікальна бездротова технологія
Система Ajax використовує пропрієтарний протокол Jeweller для захищеного двостороннього радіозв’язку. Протокол забезпечує блокове шифрування та автентифікацію під час кожного сеансу зв’язку з хабом, щоб запобігти саботажу, підміні та крадіжці даних.
До 1700 м (5500 футів) радіозвʼязку з хабом чи ретранслятором1
Двосторонній зашифрований радіозв’язок
Сповіщення про глушіння та втрату зв’язку
Комплексне рішення для масштабних систем
ReX 2 Jeweller збільшує дальність радіозв’язку всіх пристроїв Ajax завдяки Jeweller, а також забезпечує стабільний сигнал навіть крізь сталь і бетон через Ethernet, використовуючи дріт як додатковий канал зв’язку. В одній системі Ajax можуть одночасно працювати до п’яти ретрансляторів, що дає змогу вдвічі розширити покриття радіомережі й охопити територію підземного паркінгу, підвалу чи металевого ангара.
До 5 ретрансляторів в межах однієї системи
Ethernet як альтернативний канал зв’язку
Взаємоконтроль елементів системи
Усі пристрої Ajax проводять автоматичну самодіагностику та передають дані про свій стан на хаб. Безперервно контролюються основні параметри, як-от стан тампера, зв’язку, живлення та сенсорів. Сервер Ajax Cloud контролює зв’язок між хабом і застосунками Ajax, гарантуючи миттєві сповіщення на сторонні ПЦС, а також для охоронних компаній і користувачів. У випадку будь-якої несправності чи втрати зв’язку інженер миттєво отримує всю необхідну інформацію, щоб надати відповідні послуги.
Автоматична самодіагностика пристрою зі звітуванням про його стан
Регулярні опитування для відображення поточного стану пристрою в застосунках
Миттєві сповіщення про роботу системи
Захист від саботажу
Просте встановлення та налаштування
CombiProtect Jeweller готовий до роботи прямо з коробки. За допомогою кріпильної панелі SmartBracket інженер монтажу може легко зафіксувати пристрій на стіні, не розбираючи його корпус. Застосунки Ajax допоможуть швидко зробити пристрій частиною екосистеми: потрібно лише додати пристрій на хаб, відсканувавши QR-код. Налаштування пристрою можна будь-якої миті змінити віддалено, відвідувати обʼєкт для цього не потрібно.
Додавання на хаб за допомогою QR-коду
Встановлення на кріпильну панель SmartBracket без потреби розбирати корпус
Налаштування й тестування в застосунках для смартфонів і ПК
Застосунок PRO Desktop для macOS і Windows
За відсутності перешкод.
Технічна документація
CombiProtect Jeweller
Інші версії CombiProtect
Продуктові лінійки Ajax
Лінійки продуктів Superior, Fibra та Baseline повністю сумісні. Це відкриває можливість побудувати системи майже будь-якої конфігурації та закривати проєкти з найрізноманітнішими вимогами.
Комбінований датчик руху та розбиття скла Ajax CombiProtect
Датчики охоронної сигналізації донедавна встановлювалися в основному в магазинах та торгових центрах, громадських місцях та промислових підприємствах. Сьогодні до списку вище додалися й житлові приміщення. Детектори руху фіксують об'єкти, які переміщуються та реагують на них, надаючи користувачам можливість контролю простору. Прилад для фіксації переміщення об'єктів дозволяє контролювати ситуацію на обмеженій території. Після активації детектора руху спрацьовує ряд автоматизованих дій, які залежать від налаштувань:- вмикаються різноманітні прилади;
- відчиняються двері;
- вмикається світло;
- подається сигнал тривоги.
- Ультразвукові датчики руху — випромінюють високочастотні хвилі, які відбиваються від поверхонь об'єктів поблизу, і повертаються до датчиків. Поки периметр не буде порушено, картинка залишається незмінною. Датчик подає сигнал, як тільки виявить зміни.
- Інфрачервоні датчики руху реагують на теплове випромінювання. Чутливі PIR-сенсори вловлюють теплові хвилі, що проходять через лінзи Френеля. Коли в поле дії пристрою потрапляє об'єкт, з ІЧ-випромінюванням, датчики руху надсилають сигнал для виконання запрограмованої дії.
- Фотоелектричні датчики руху реагують на зміни світлового потоку. Складаються такі детектори із двох окремих частин. Одна випромінює яскравий промінь, а друга вловлює його. Крім видимого спектра у пристроях часто використовують невидимий ІЧ. Коли якийсь об'єкт перекриває світловий потік, датчик руху спрацьовує.
- Датчики руху, які працюють у радіохвильовому діапазоні поділяються на томографічні та мікрохвильові. Радіохвилі вільно проходять через стіни та дерев'яні предмети меблів, тому дозволяють контроль периметра, незалежно від планування.
Використання датчиків руху
Датчики руху з'єднують з іншими пристроями, адже вони лише визначають зміни на території під охороною та надсилають сигнал. А приєднані системи реагують у потрібний спосіб. Перед вибором детектора, потрібно ознайомитися із найбільш поширеними видами використання датчиків руху і вибирати пристрій по потребі.Датчики для охоронної сигналізації
Основна функція датчиків руху для охорони — це реакція на рух об'єктів. За допомогою такого виду датчиків можна запобігти вторгненню на територію, що охороняється. Охоронні системи використовуються у великих промислових будівлях і торгових підприємствах. Пристрої такого роду широко застосовуються для забезпечення безпеки банків, музеїв та ін. Датчики руху встановлюють у приватних приміщеннях, з'єднуючи з відеокамерами та сигналізацією, виведеною на пульт охоронної організації за бажанням користувача.Датчики руху для розумного будинку
Перевага використання датчиків руху в системі сигналізації полягає в особливостях пристрою:- Увімкнення світла, коли людина заходить до кімнати або подає сигнал.
- Вимкнення світла, якщо користувач залишив джерело увімкненим.
Датчик освітлення у шафі
Датчики руху часто використовують для внутрішнього підсвічування кухонних шафок та антресолей. Детектори руху, які вмикають світло, все частіше встановлюють у шафи-купе та стелажі для вбиральні.Датчик руху для тварин
Датчик руху та точкове підсвічування, які встановлюють у місці для годування, дозволяють домашньому вихованцю їсти при комфортному освітленні. А господарі точно не наступлять на пухнастий хвіст у темряві. Датчики руху встановлюють у тандемі з іншими видами детекторів. Одним із найпоширеніших є датчик розбиття скла на сигналізацію.Датчик розбиття скла
Датчик розбиття скла — це один із типів детектора для охоронної сигналізації. Ціль датчика — зреагувати на звук розбиття скляного полотна. Застосовуються такі датчики як додатковий засіб виявлення вторгнення на територію, що охороняється. Такі датчики налаштовані реагувати на звук, що виникає при розбитті скла. Цей звук може виявлятися по-різному: перший звук — удар по скляному полотну, а другий звук виникає від прогину скла від предмета, яким було завдано удару. Далі слідує звук дзвону уламків. За допомогою чутливого мікрофона на платі датчика всі звуки вловлює та обробляє електронна схема, «яка приймає рішення» про подання сигналу тривоги. Датчик розбиття скла варто встановлювати або на стелі на певній відстані від вікна, або на стіні приміщення, що охороняється. Для того, щоб перевірити правильність встановлення та налаштування, потрібно провести тести датчика за допомогою приладів, які імітують звук розбиття скла. Для максимальної надійності датчик розбиття скла застосовують у комплексі з іншими детекторами. Для надійної охорони застосовуються сенсори руху, геркони на вікна і двері разом з датчиком розбивання скла. Або ж, існують комбіновані датчики руху та розбиття.Комбінований датчик руху та розбиття скла Ajax CombiProtect
Бездротовий детектор руху і розбиття скла Ajax CombiProtect використовується для виявлення руху людини й факту розбиття скла на території під охороною.Принцип роботи бездротового датчика на сигналізацію Ajax CombiProtect
Бездротовий датчик CombiProtect поєднує функції двох детекторів — розбиття і руху. Пристрій фіксує факт руху людини в приміщенні, що охороняється, на відстані до 12 метрів і визначає розбиття скла на відстані до 9 метрів. Принцип роботи бездротового датчика руху та розбиття скла базується на визначенні інфрачервоного випромінювання від живих істот. Коли охоронний детектор фіксує таке випромінювання, він аналізує вагу об'єкта, і якщо вона вище 20 кг — відправляє тривожний сигнал на центральний блок сигналізації охорони. Алгоритм обробки отриманого сигналу забезпечує ретельну перевірку об'єкта за масою та наявністю руху, що знижує ризик помилкових спрацьовувань від тварин. За допомогою такого принципу роботи датчик руху і розбиття скла Ajax CombiProtect спрацьовує тільки при визначенні руху людини. Детектор не реагує на переміщення неживих предметів. Якщо в приміщенні впаде одяг з вішалки або протяг відкриє двері, датчик не активується. Датчик розбиття скла та руху виявляє та реєструє специфічні низькочастотні та високочастотні звуки від розбиття скла, завдяки спеціальному мікрофону. Якщо в приміщенні, що охороняється, розбивають скляне полотно, детектор вловлює ці звуки і відправляє сигнал тривоги на центральний блок сигналізації по радіоканалу. Охоронний датчик реагує виключно на звук розбитого скла, ігноруючи інші гучні звуки, використовуючи унікальний багатоступеневий аналіз. Бездротовий датчик працює на основі бездротової системи радіозв'язку, яка використовує захист від підробки та шифрування повідомлень. Таким чином, сигналізація захищена від спроб проникнення на територію, що охороняється. Бездротовий комбінований датчик також має високонадійну систему зв'язку, яка дозволяє йому працювати в межах декількох поверхів будівлі або на відстані до 2000 м від центрального блоку сигналізації за відсутності перешкод. Бездротовий датчик руху та розбиття скла Ajax CombiProtect можна використовувати для охорони будь-якого виду об'єктів: приватних будинків, квартир, дач, магазинів, офісів, складів, виробничих приміщень та ін. Зручне та просте встановлення датчика на смарт-кріплення без розбору корпусу — одна з переваг.Особливості датчика руху та розбиття скла Ajax
- Просте встановлення та налаштування бездротового датчика руху та розбиття скла на сигналізацію.
- Монтаж датчика на кріплення SmartBracket не пошкодить ремонт і не потребує розбору корпуса пристрою.
- Корпус датчика руху та розбиття захищений тампером від відкриття та демонтажу.
- Бездротовий датчик постійно передає сигнали тестування на контрольну панель сигналізації. Період опитування детекторів можна регулювати на власний розсуд. При спробі вкрасти або зламати датчик розумна централь охоронної системи негайно дізнається про це і відправить сигнал тривоги.
- Завдяки спеціальному алгоритму енергоощадження детектор працює від попередньо встановленої батареї до 5 років.
- Для контролю роботи сигналізації детектор руху регулярно передає сигнал про розряд батареї на централь. Користувач буде знати вчасно про необхідність заміни батареї у детекторі.
- Інформація, яку передає датчик руху та розбиття захищена від спроб заміни та перехоплення.
- Бездротовий датчик руху та розбиття працює з приймачем бездротових сигналів Ajax ocBridge.
- Максимальна відстань між датчиком руху та централлю сигналізації становить 2000 м за відсутності перешкод.
- Частота роботи комбінованого датчика загального призначення 868 МГц не потребує ліцензії на використання.
- Потужність передачі даних регулюється залежно від відстані до контрольної панелі, що дозволяє витрачати менше енергії попередньо встановленої батареї.
- Комбінований детектор фільтрує помилкові тривоги про розбиття через гуркіт грому або гулу вантажівки, що проїжджає повз будівлю.
- Комбінований датчик визначає рух об'єктів на відстані до 12 м, а звук розбиття скла — до 9 м.
- Чутливість бездротового датчика руху та розбиття регулюється. Можна підібрати оптимальну чутливість детектора виходячи з розмірів домашньої тварини, яка буде знаходитися на території, що охороняється.
- Можна налаштувати як захист одного вікна, так і цілого приміщення комбінованими датчиками Ajax CombiProtect.
- Пристрій не реагує на випадкові рухи неживих предметів.
- Бездротовий датчик для сигналізації Ajax CombiProtect ігнорує домашніх тварин вагою до 20 кг, висотою до 50 см.
- Охоронний датчик руху та розбиття скла визначає рух навіть у жаркому кліматі завдяки температурній компенсації.
