TDC Clinic

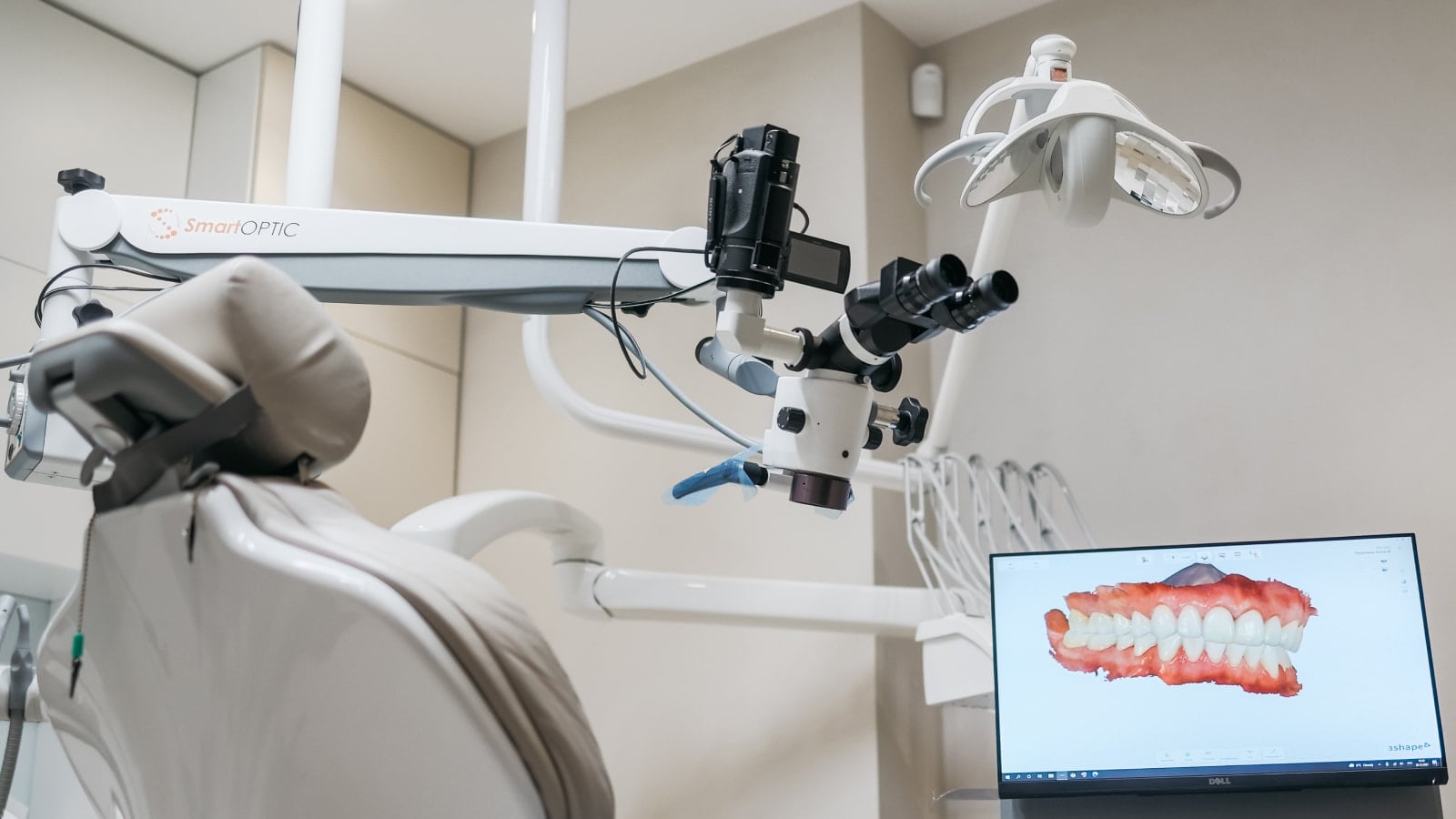

«Ми могли купити Майбах, але побудували стоматологічну меку з мікроскопами, інтраоральним сканером та безперебійним електроживленням»,
Ці слова втілюють його підхід до технологій. Клініка преміум-класу у самому центрі української столиці буквально керується зі смартфона. Від в’їзду на парковку, де шлагбаум підіймається в один клік у застосунку — до двоконтурної вентиляції, що автоматично вимикається при активації охорони. Система безпеки в такій клініці не може бути менш технологічною, ніж об’єкт.
Завдання
Захистити медичне обладнання вартістю понад 700 000 євро від грабіжників, пожежі та потопу.
Чому Ajax
- Легкість монтажу. Об’єкт під захистом вже на етапі будівництва та ремонту. Згодом будь-який датчик можна перемістити на постійне місце.
- Екосистема. Конфігурацію можна швидко доповнити новими пристроями, а програмне забезпечення централей оновлюється по повітрю. Це дає простір для масштабування системи разом з тим, як збільшується і розвивається бізнес.
- Досвід користування. Зручні застосунки для смартфонів та ПК, зрозумілий інтерфейс, сценарії автоматизації — система настільки ж звична для власника, як iPhone у кишені.
- Стиль. Обладнання не лише виконує свою функцію, але й органічно доповнює дизайн інтер’єру.
Рішення
73 бездротових пристроїв Ajax, що покривають всю клініку, разом з вулицею, кімнатами для відвідувачів, операційними, кабінетами лікарів, службовими та технічними приміщеннями.
Будівництво клініки тривало півтора року, і за цей час система доповнювалася новими пристроями. Власник клініки ретельно контролює питання безпеки на всіх стадіях, адже певною мірою сприймає систему як конструктор, чиї функції можна добудовувати у разі необхідності.
«Ми дотримуємося принципу — вибирати найкращих партнерів, найкращі матеріали та обладнання. Вони допомагають нам наблизитися до бездоганності, рівня вищої ліги. Нам знайомий цей рівень у медицині, а у безпеці це, безперечно, Ajax»
Комплексний підхід до захисту
TDC Clinic знаходиться у центрі Києва та має кілька професійно спроєктованих рівнів безпеки.

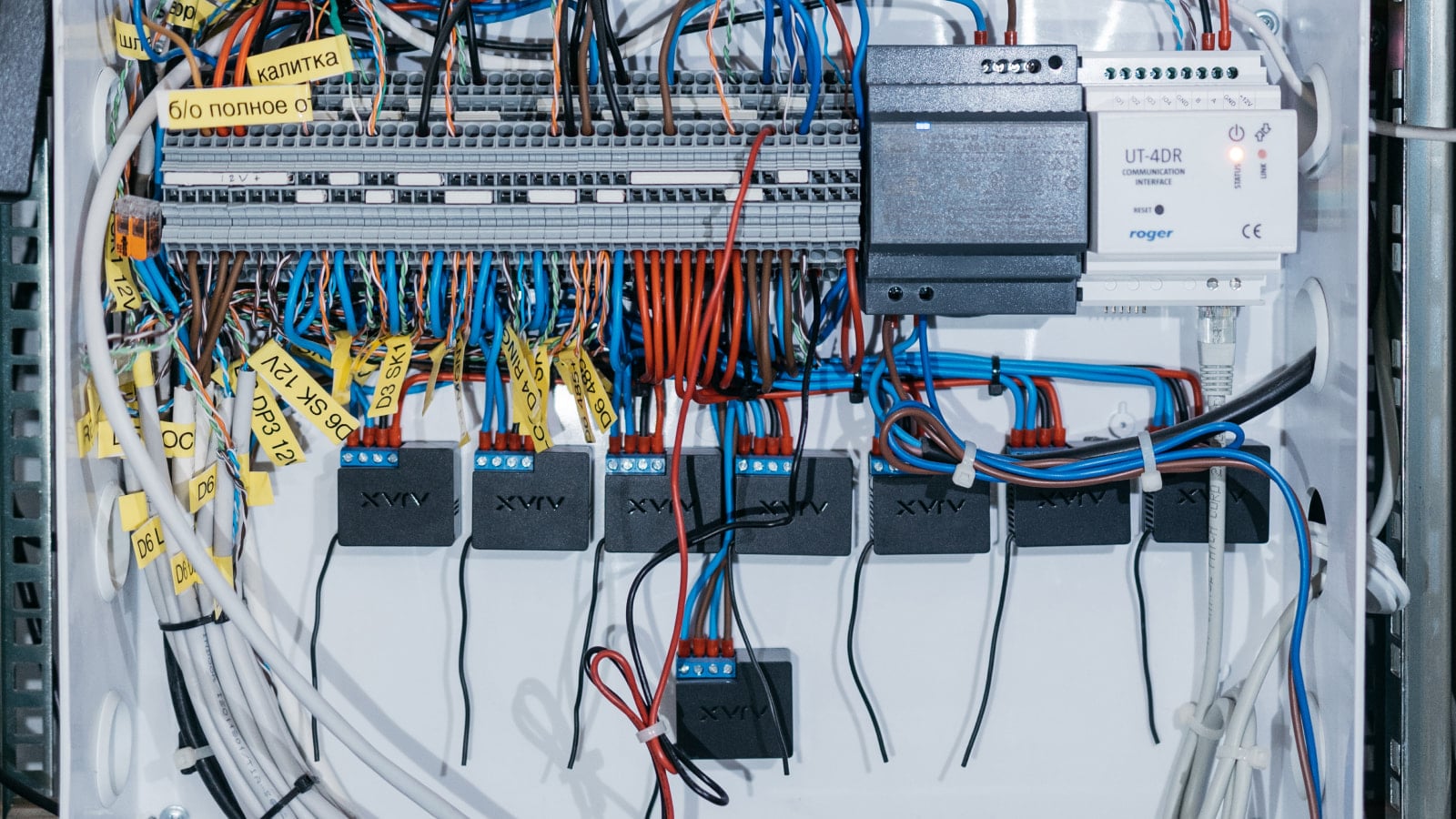

В’їзд у двір спільної прибудинкової території охороняють ворота. За воротами йдуть шлагбаум та окремі ворота клініки. Кожен із цих бар’єрів автоматизований за допомогою реле Relay або WallSwitch. Реле керують усіма системами: відчинення воріт, підняття шлагбауму, відчинення вхідних дверей.
Персонал клініки завдяки камерам відеоспостереження контролює ситуацію і в один клік телефону (або натисканням кнопки Ajax Button) керує воротами.

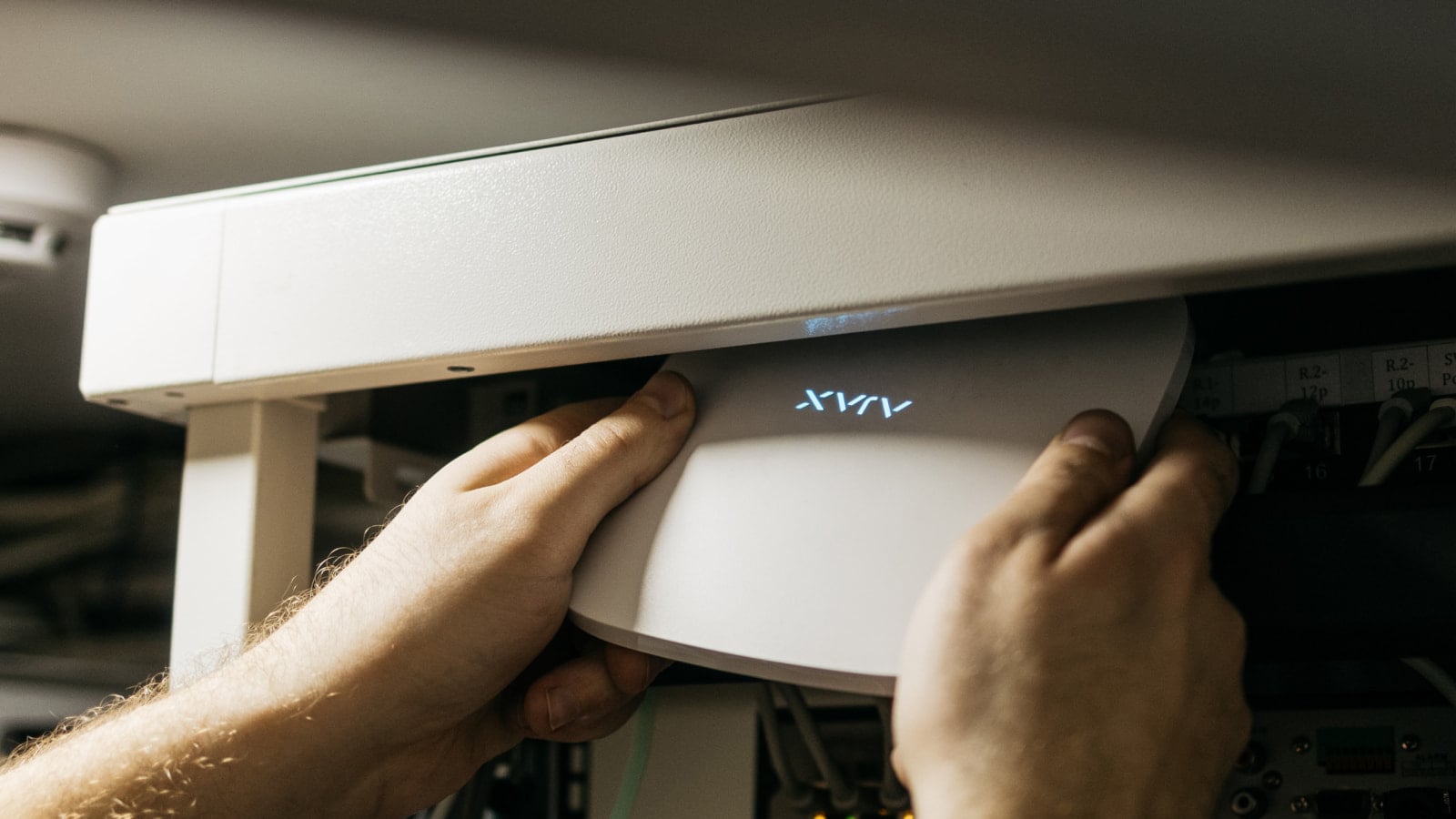

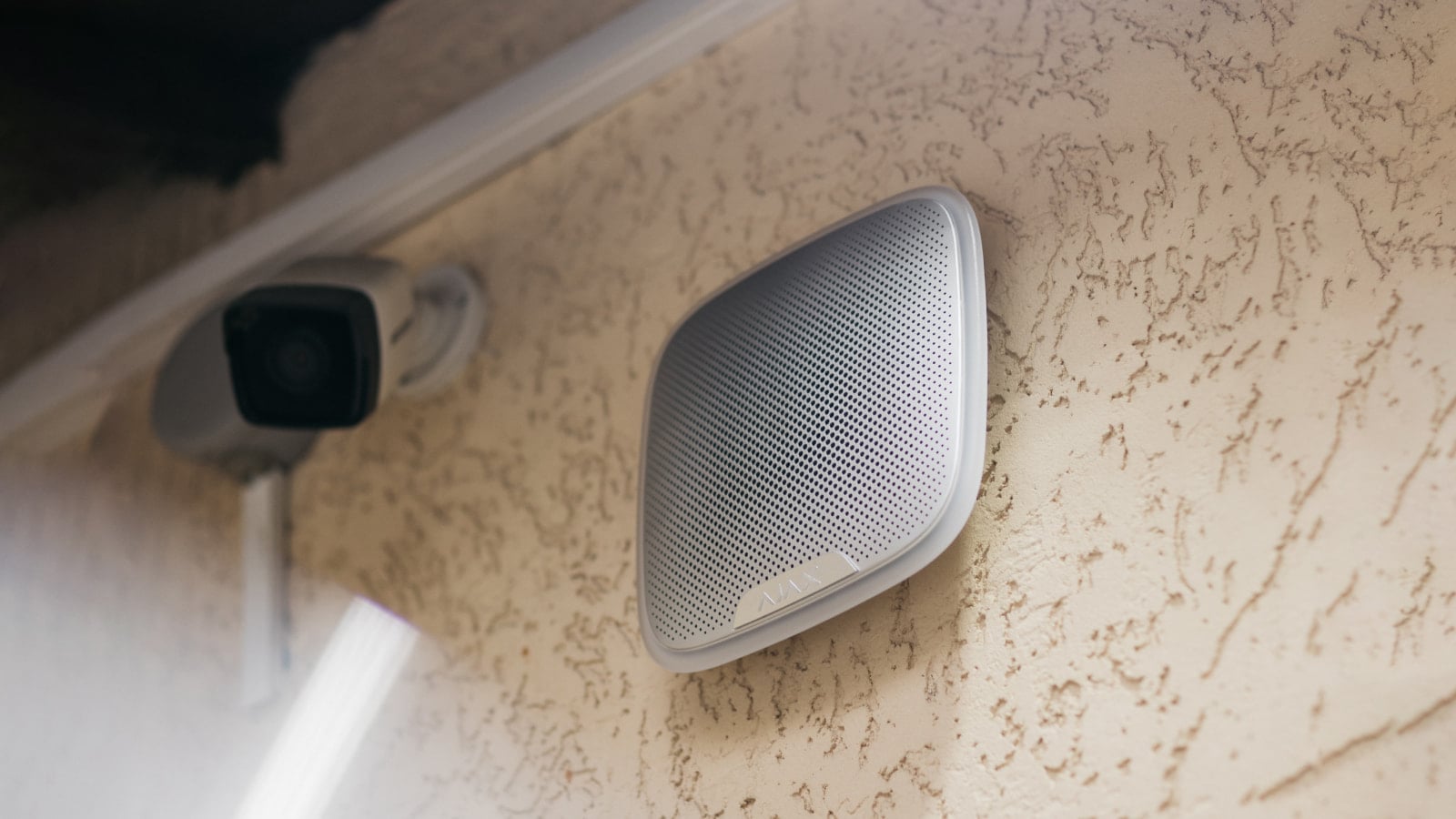

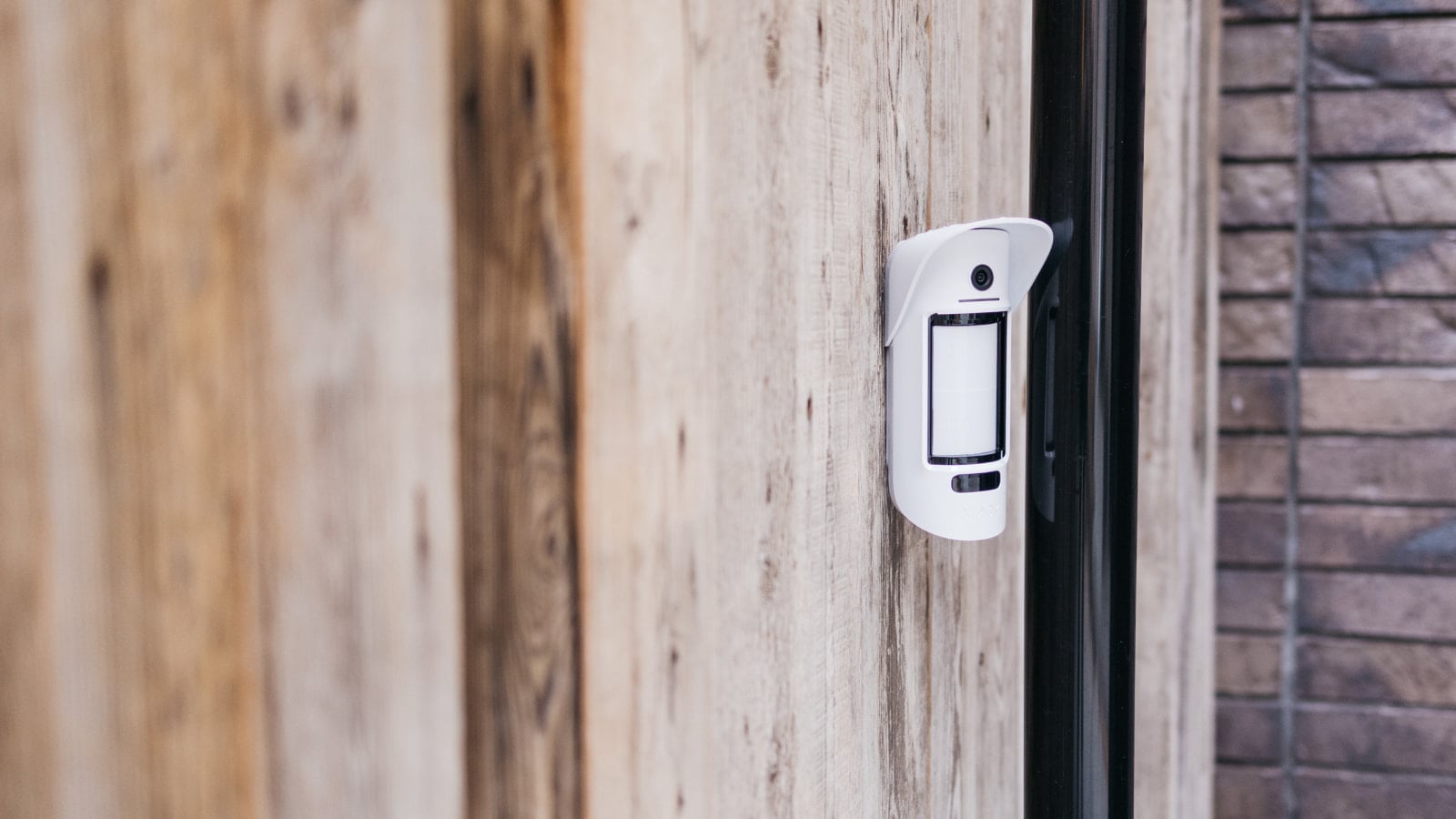

Вулична територія клініки – 60 м². У внутрішньому й задньому дворах встановлені вуличні датчики руху з фотокамерою MotionCam Outdoor та сирени StreetSiren. Будівля клініки старовинна, товщина стін більше метра — ретранслятори радіосигналу ReX забезпечують стабільне покриття та зв’язок централі безпеки системи Hub 2 (2G) з усіма пристроями.
На задньому дворі клініки встановлено резервний генератор електроенергії. Якщо зловмисник спробує підкрастися до нього, вуличний датчик детектує рух і відразу надсилає фото персоналу клініки та охоронній компанії, а гучна сирена відлякає злодія і приверне увагу сусідів.
Захист вікон без використання ґрат

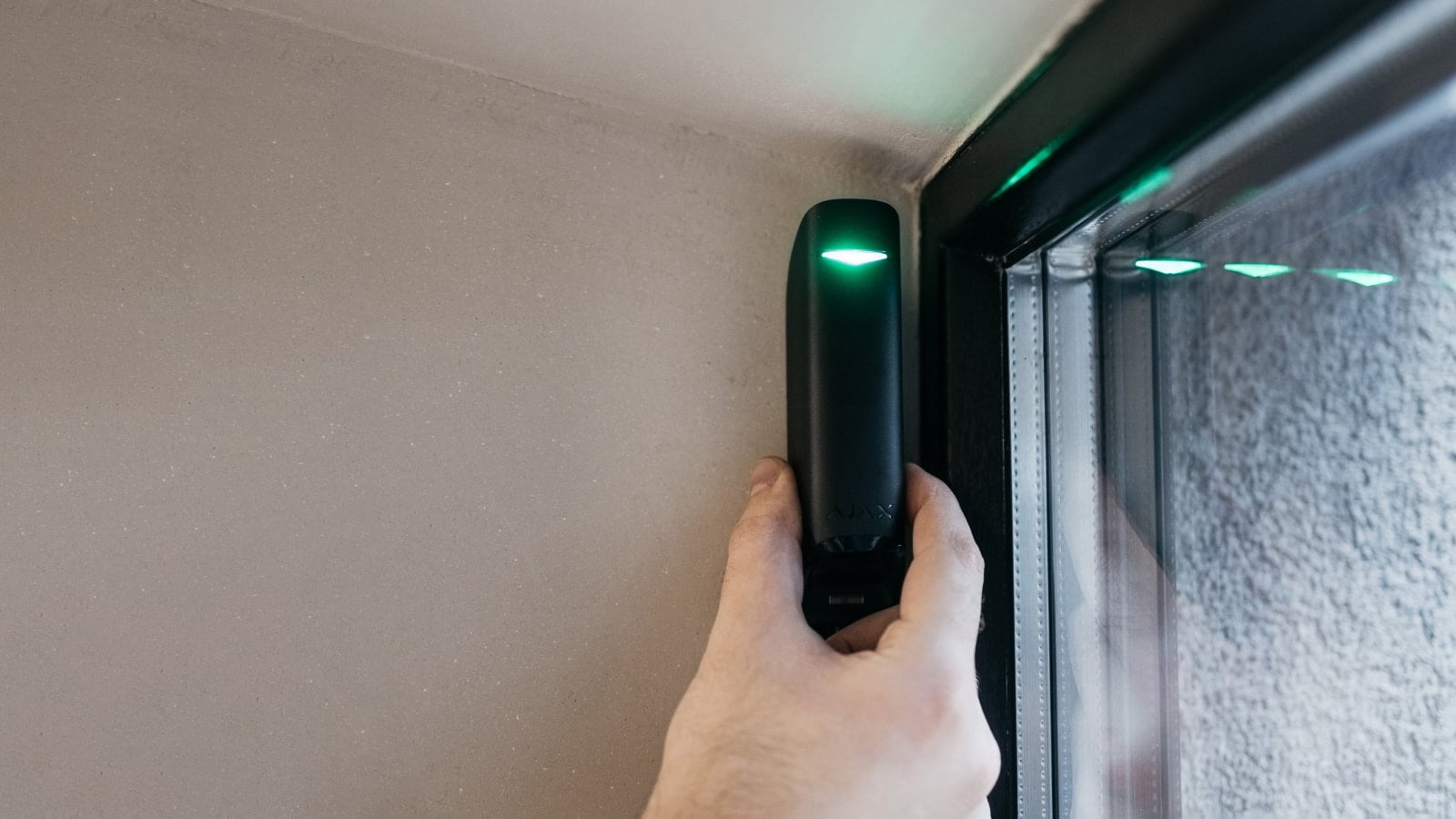

Всі вікна в приміщенні армовані спеціальною антивандальною плівкою. Тому немає сенсу встановлювати на вікна датчики GlassProtect – не буде послідовних низькочастотних та високочастотних звуків, які властиві для розбиття скла. Тому з внутрішньої сторони вікон в операційній та одному з кабінетів лікаря встановили датчики руху з вузьким горизонтальним кутом огляду (датчики-штори) MotionProtect Curtain. При спробі проникнути через вікно датчик-штора спрацює і система активує тривогу.
Охорона внутрішніх приміщень

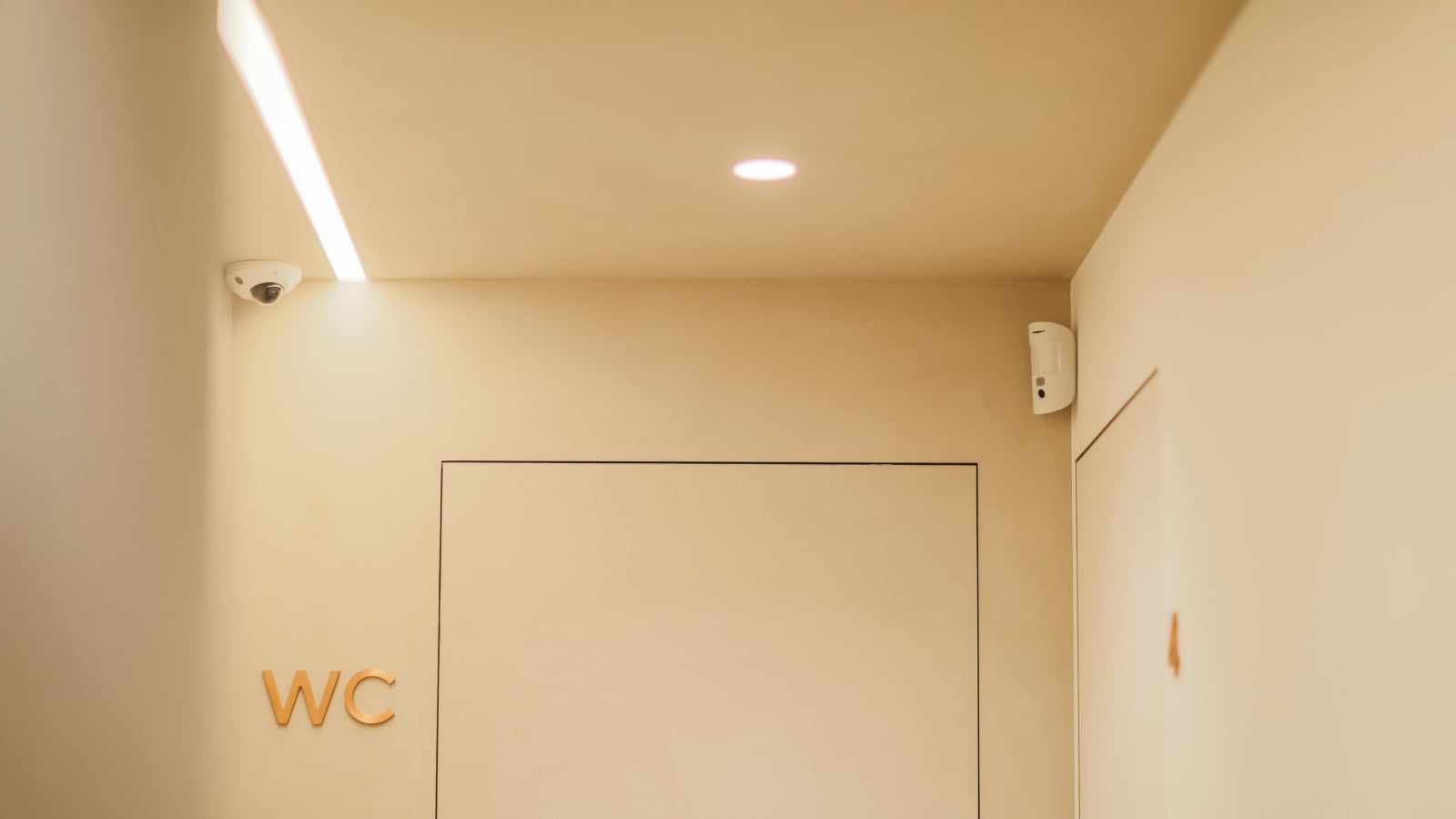

Серце клініки – стерилізаційну, операційну та кабінети лікарів – охороняють датчики руху MotionProtect Plus та MotionCam. Кожен датчик встановлений з урахуванням специфіки приміщення. Датчики з фотокамерою MotionCam у коридорах та близьких до входу кімнатах дозволяють отримати фото зловмисників перед тим, як вони проникнуть далі.
Медичне обладнання в операційних та інших кабінетах може створювати теплові перешкоди. Тому, для уникнення хибних тривог і реагування тільки на вторгнення в цих кімнатах встановлені MotionProtect Plus — ІЧ датчики з додатковим мікрохвильовим сенсором.
Сценарії автоматизації
Вентиляція в будівлі поділена на два контури: один контур для кімнат та підсобних приміщень, другий – для операційних. Керування вентиляцією автоматизоване за допомогою Relay та WallSwitch. При активації режиму охорони вентиляція вимикається автоматично, при знятті з охорони вмикається. У застосунку Ajax можна керувати живленням кожного контуру окремо.
Стан вентиляції контролюється через MultiTransmitter — до нього під’єднані сенсори, які сигналізують про несправності електроніки та стан повітряного фільтра.

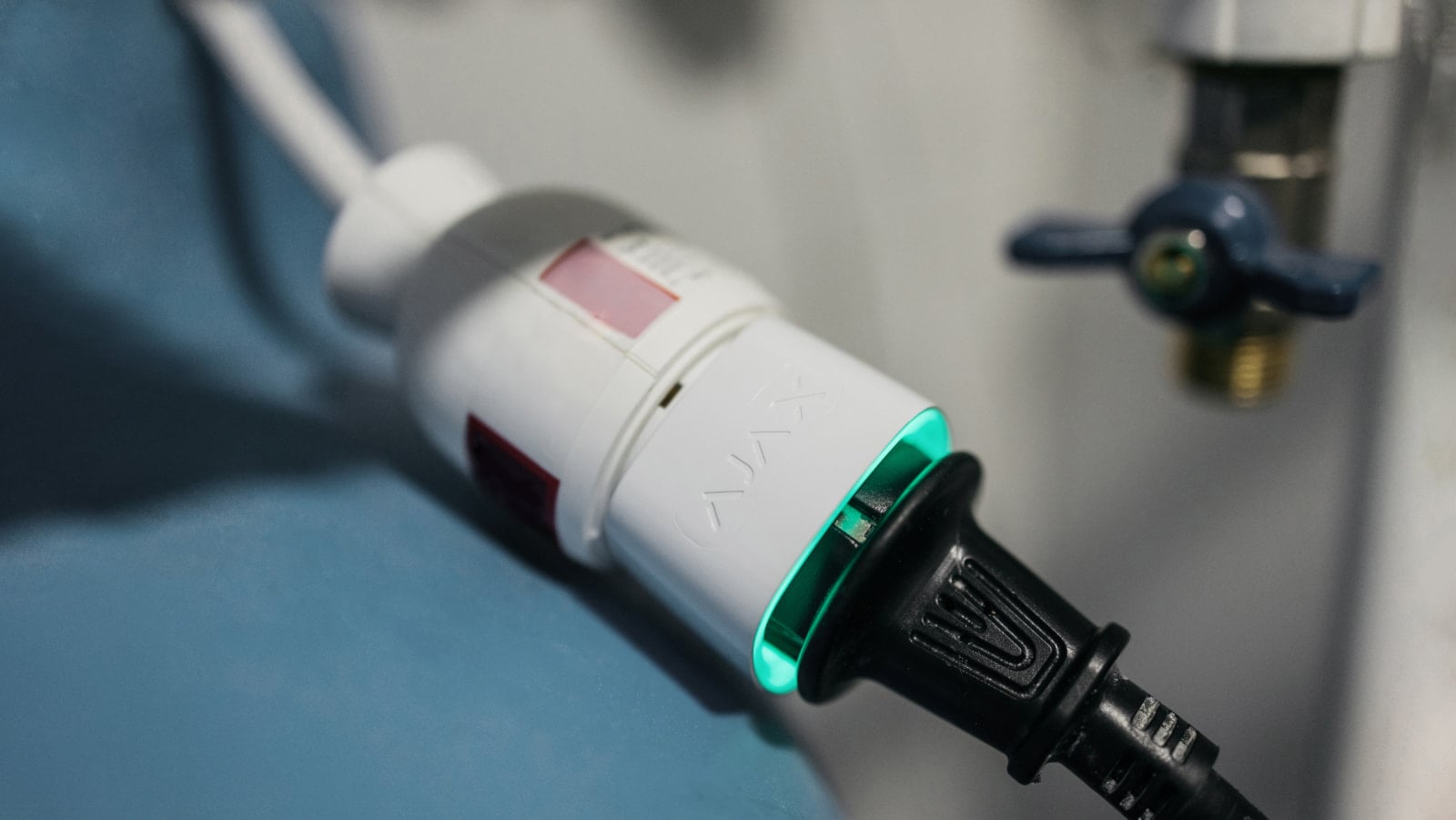

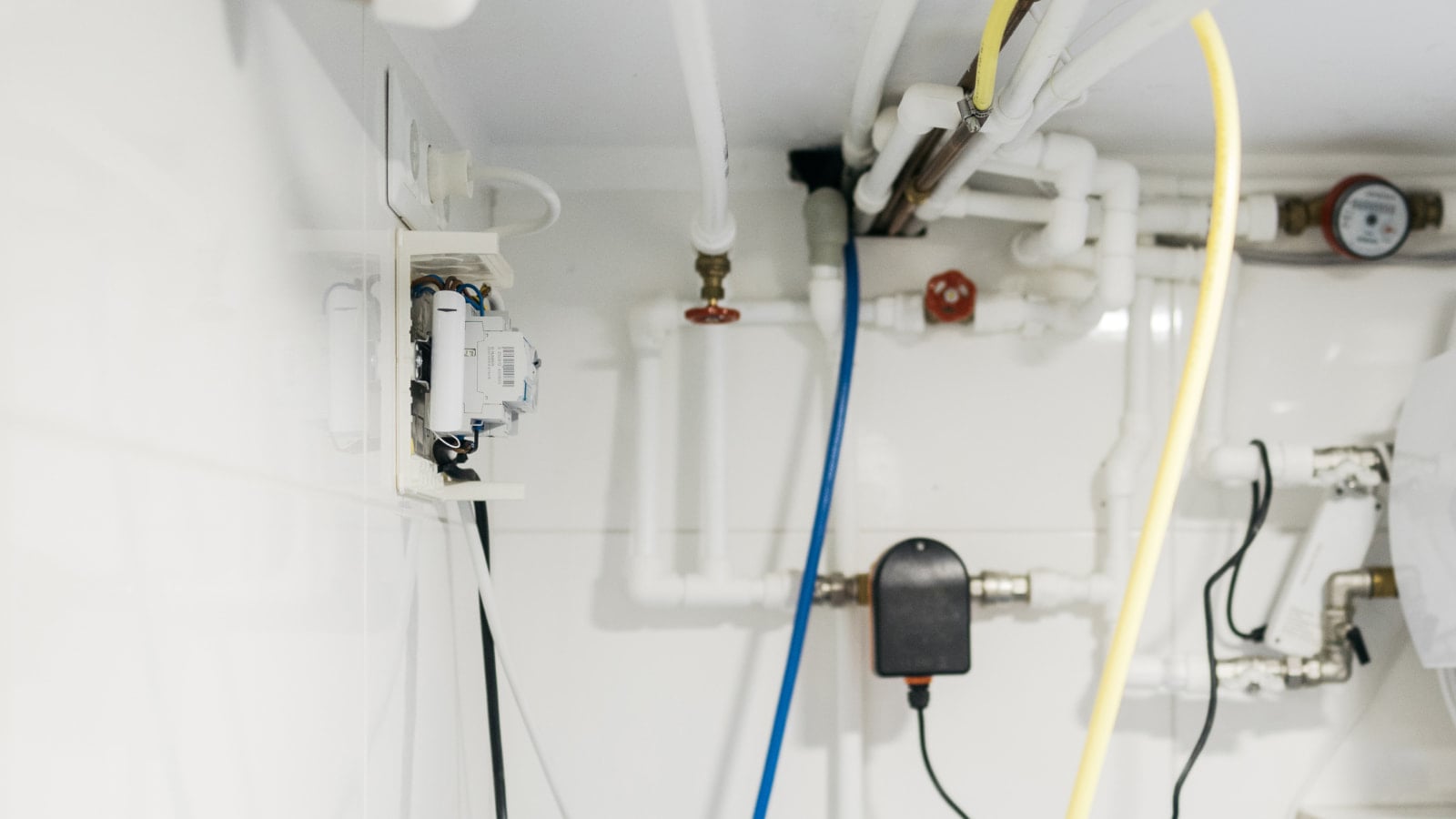

Крім вентиляції, у клініці автоматизовано відключення та увімкнення світла при зміні режимів охорони. Також розумна розетка Socket відключить насос, а електроклапан перекриє подачу води у всій будівлі, якщо датчик протікання Ajax повідомить про затоплення.
Контроль водопостачання
Для роботи клініки критично важлива безперебійне водопостачання: адже коли пацієнт у кріслі, лікар не може перервати операцію або процедуру.
Для цього в підсобному приміщенні клініки встановлено бочку об’ємом 500 літрів. У ній циркулює очищена вода, яка подається на стоматологічну установку у кожному кабінеті. У разі перебою з міським водопостачанням, клініка продовжить повноцінно працювати протягом двох днів: проводити лікування та забезпечувати побутові потреби.
За допомогою датчика DoorProtect та електромагнітного поплавця, під’єднаного через зовнішню клему, можна контролювати рівень води в бочці: якщо він впаде на третину, персонал отримає повідомлення у застосунку Ajax в телефоні. Коли відновиться подача води та бочка наповниться, прийде повідомлення про відновлення рівня води.
Захист від потопу та пожежі

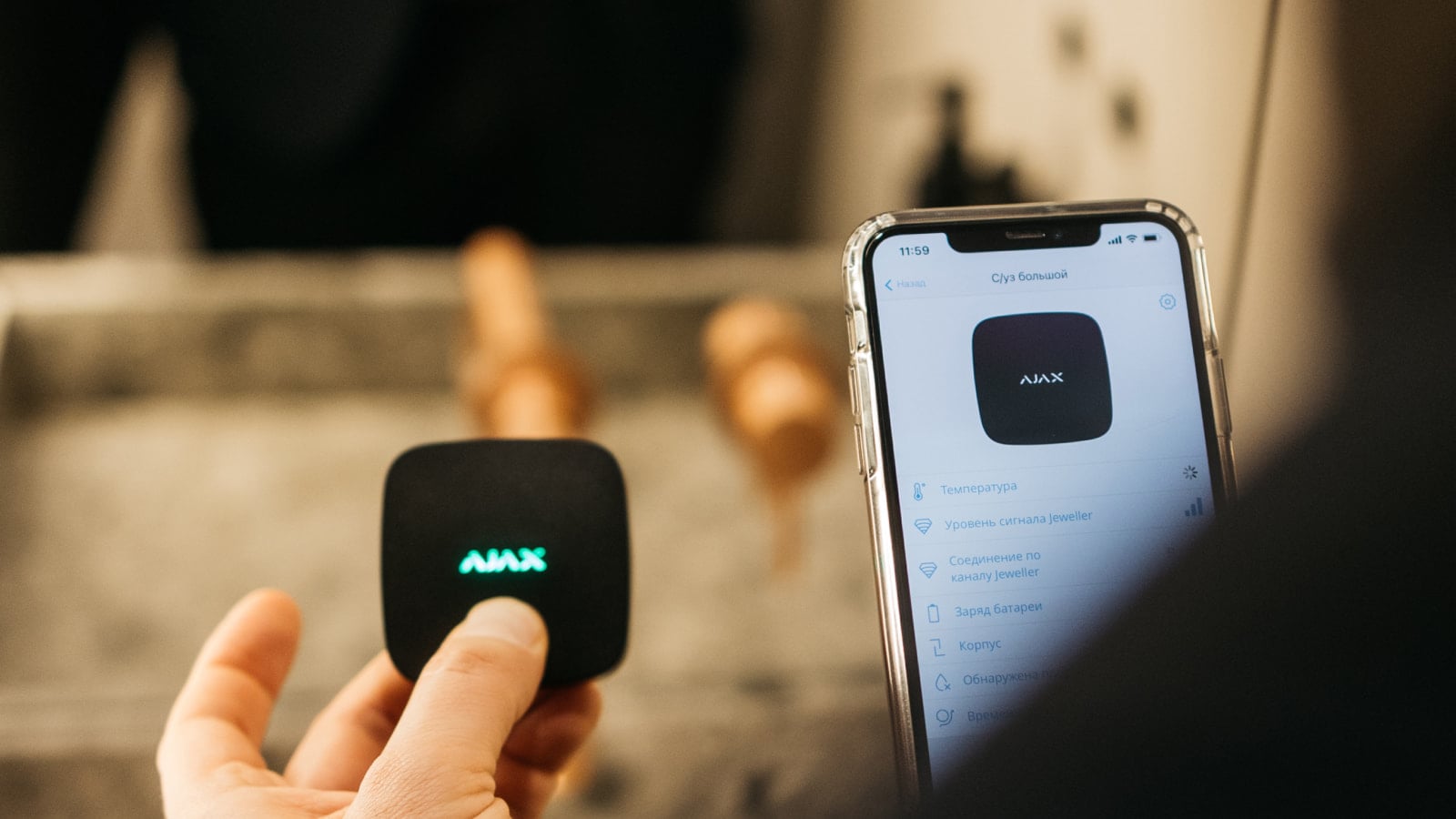

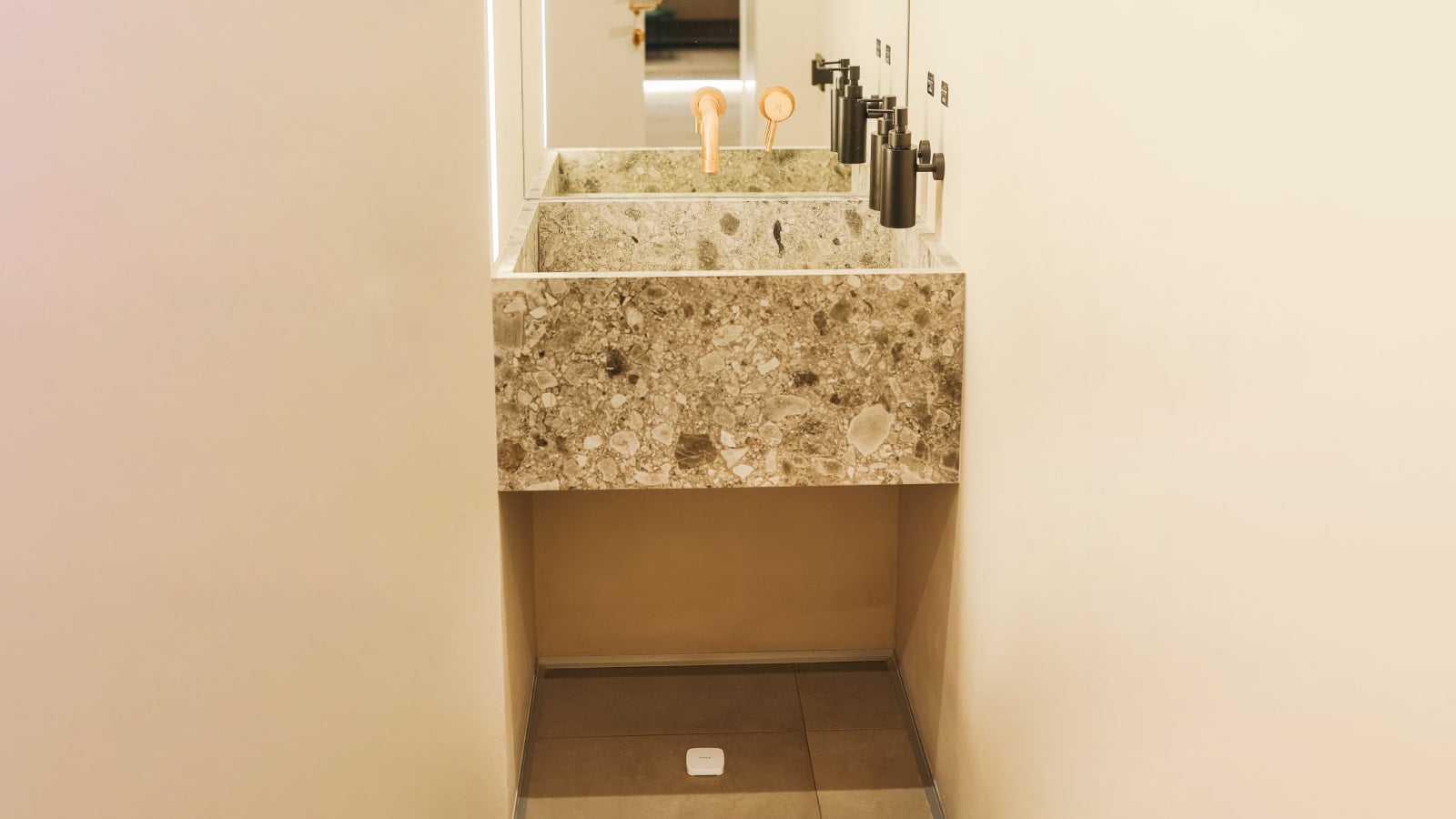

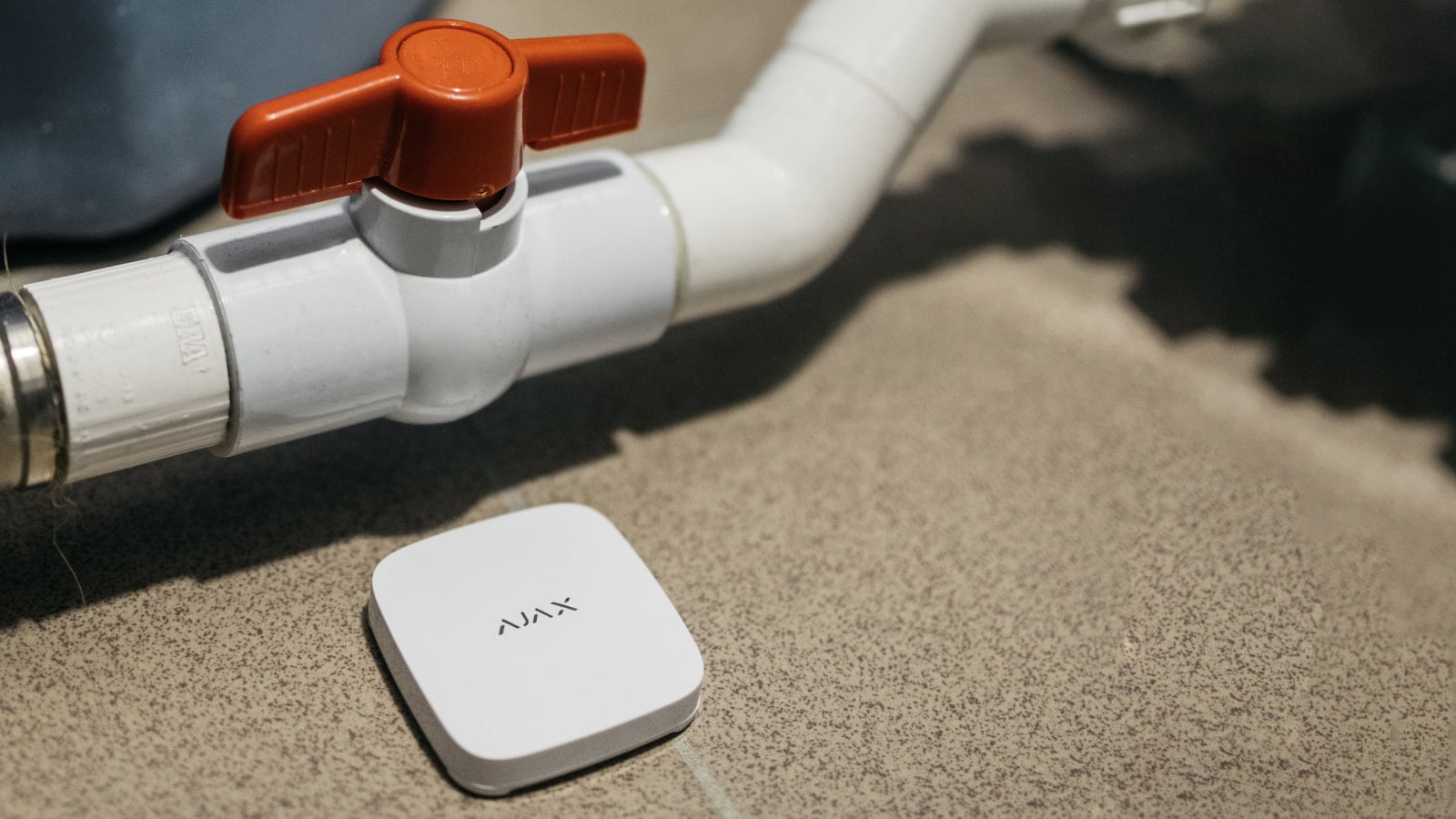

У підсобному приміщенні з бочкою, у вбиральні, пральні, під бойлерами та в кухні встановлені датчики LeaksProtect. Мініатюрні пристрої розпізнають перші ознаки протікання, миттєво повідомлять про них та відключать насос. Після кількох випадків затоплення клініка встановила датчики протікання у сусідів зверху і під’єднала ці пристрої до системи.

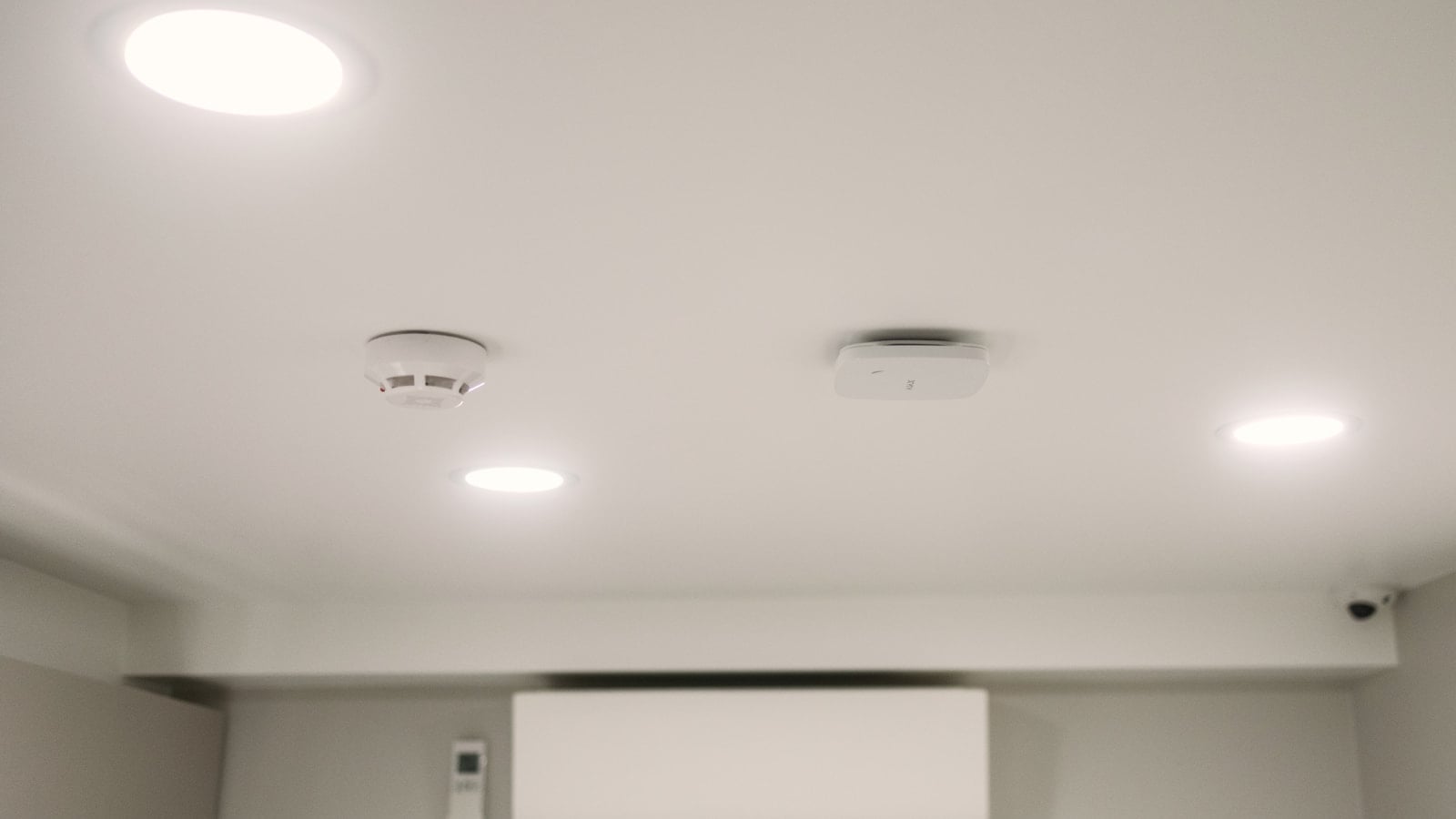

Клініка обладнана комбінованою системою сповіщення та виявлення пожежі. У приміщеннях встановлені датчики FireProtect Plus та сторонні дротові пожежні датчики, що під’єднані до системи Ajax через MultiTransmitter. Датчики FireProtect Plus встановлені в кухні, в серверній та компресорній. Вони за секунди виявлять дим, різке підвищення температури, небезпечний рівень CO (чадного газу). Сторонні датчики встановлені у всіх приміщеннях клініки для додаткового контролю.
Моніторинг тривог
Система безпеки клініки на контролі охоронної компанії, і у разі тривоги на об’єкт готовий виїхати збройний патруль. Водночас, власник клініки та співробітники завжди в курсі того, що відбувається завдяки застосунку Ajax.
На ресепшені клініки встановлено Button у режимі тривожної кнопки. Натискання кнопки викликає допомогу у разі надзвичайної ситуації.
