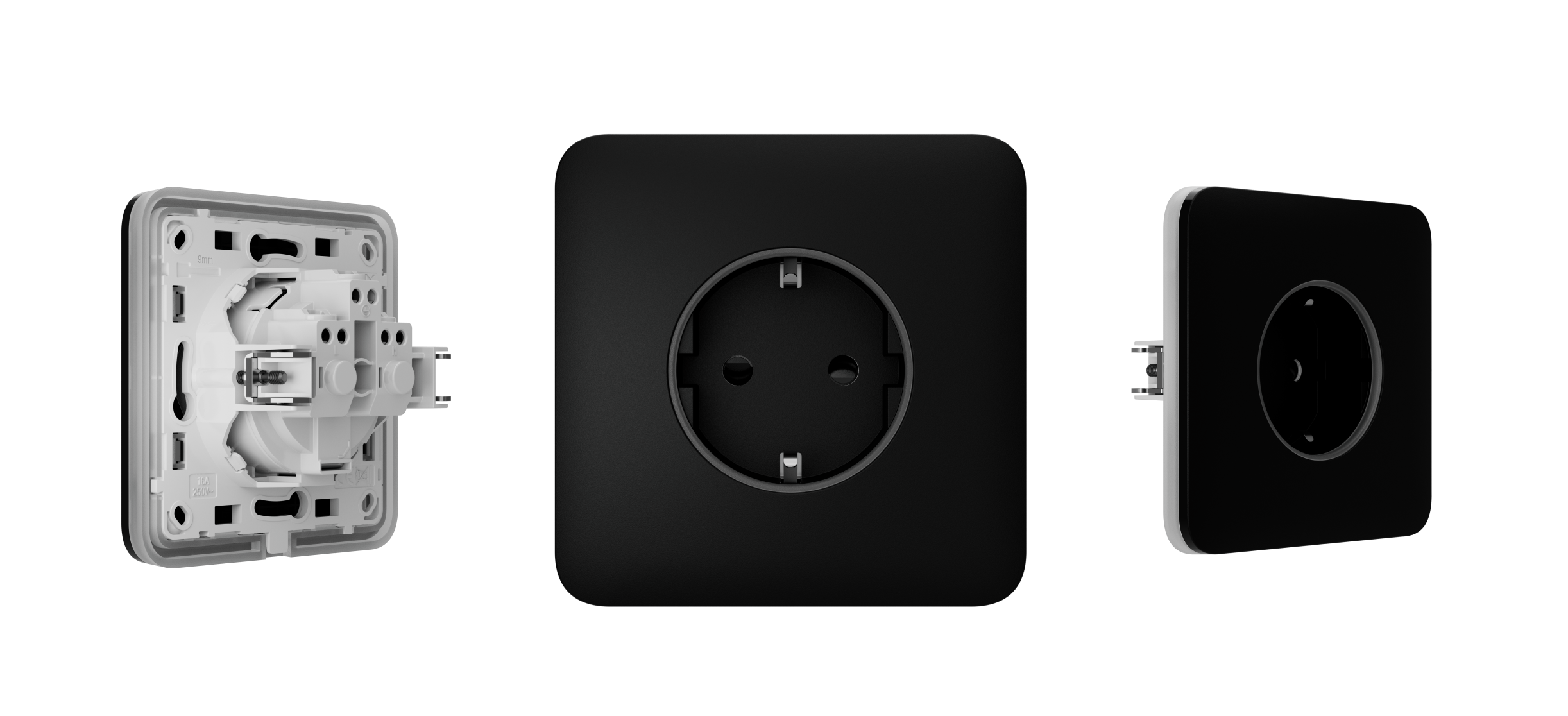

Outlet (basic) [type F]

Göbek

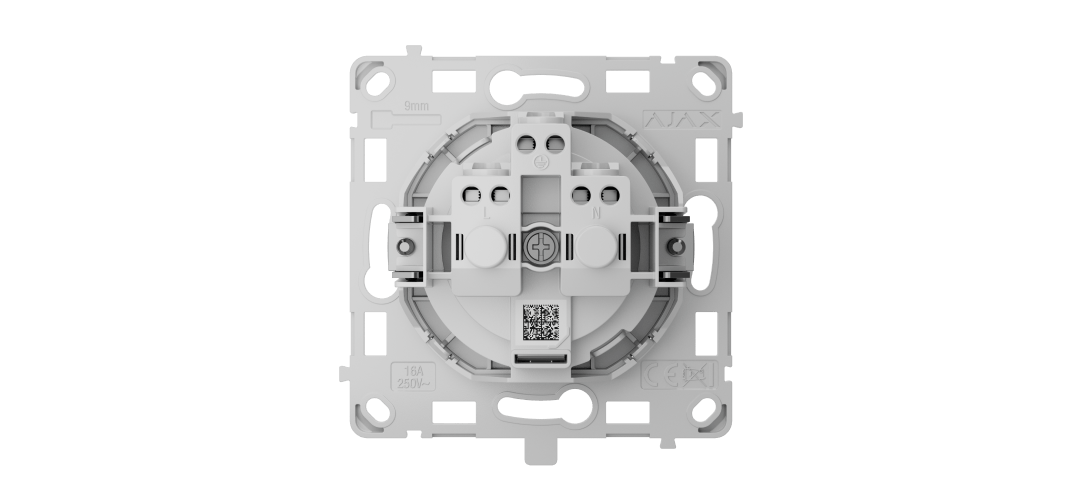

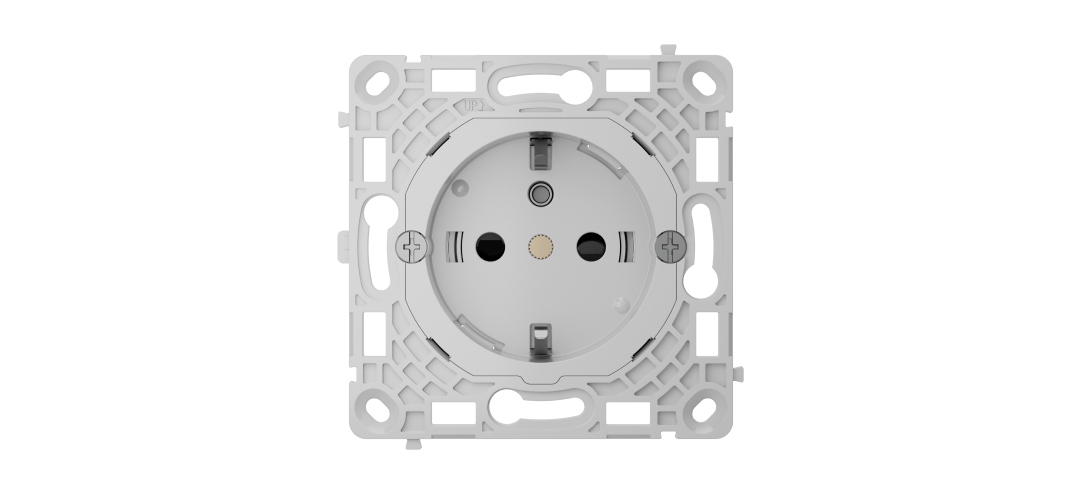

OutletCore (basic) [type F]

OutletCore (basic) vertical [type F]

Kapaklar

Tüm kapaklar aynı renkte iki bileşenden oluşur: Ön panel ve hazne kapağı.

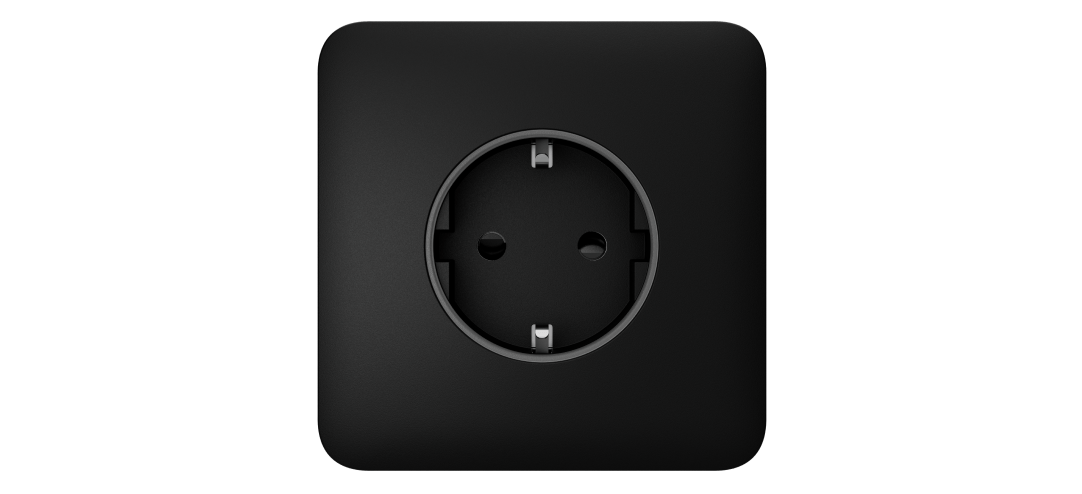

SoloCover (basic) [type F]

Priz ayrı bir cihaz olarak monte edildiğinde kullanılır.

SideCover (basic) [type F]

Priz, cihaz setinin sağına veya soluna (üstüne veya altına) monte edildiğinde kullanılır.

CenterCover (basic) [type F]

Priz cihaz setinin ortasına monte edildiğinde kullanılır.

Çerçeveler

Herhangi bir kombinasyonda iki, üç, dört ve beş Ajax prizi ve anahtarı için çerçeveler*.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

* Akıllı prizli kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.

Tekli priz

Outlet (basic) [ type F ] ayrı bir cihaz olarak kurulur.

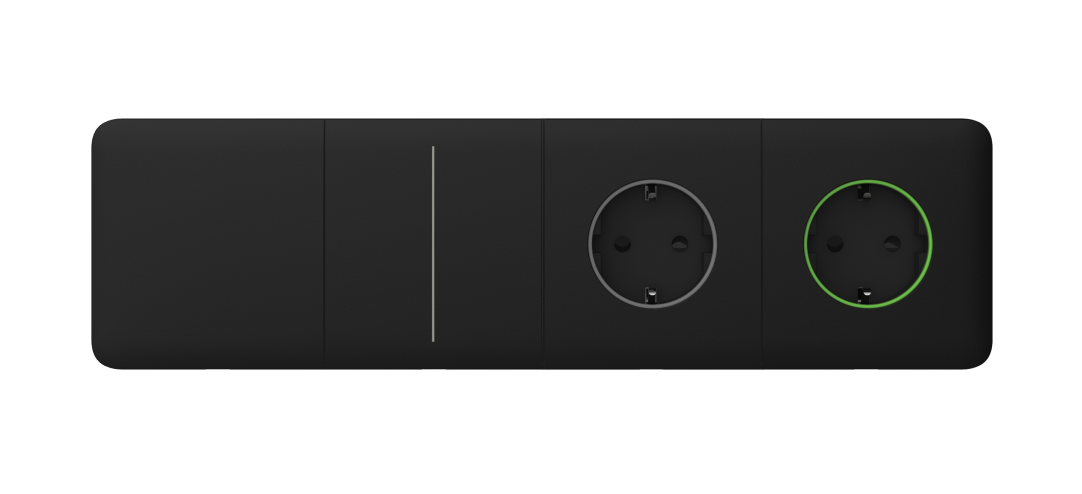

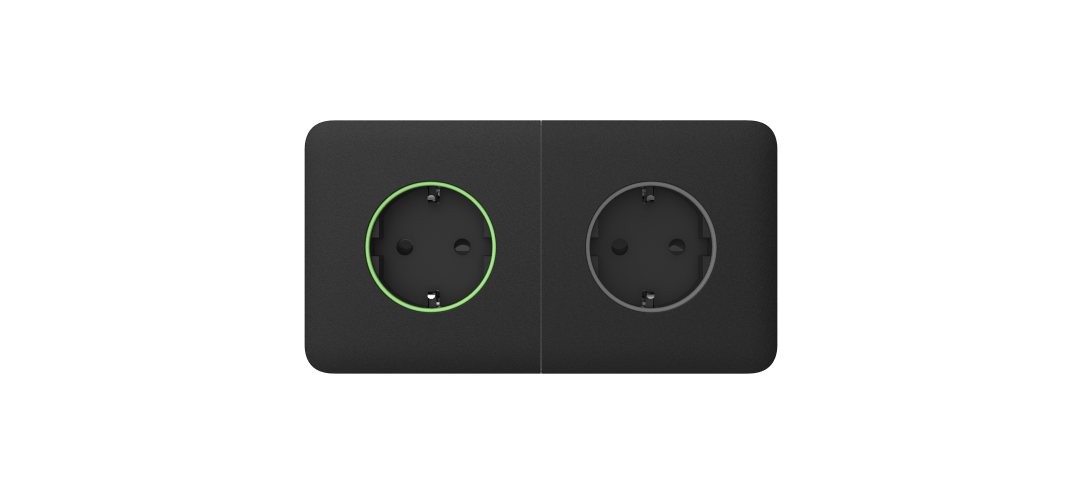

Çoklu priz

Outlet (basic) [ type F ] Ajax akıllı prizleriyle ve/veya LightSwitch anahtarıyla bir set olarak kombine edilir ve Frame'e yan yana monte edilir.

Siyah (Black)

RAL 9005

Grafit (Graphite)

RAL 7024

Beyaz (White)

RAL 9003

Fildişi (Ivory)

RAL 1013

Duman (Fog)

RAL 7047

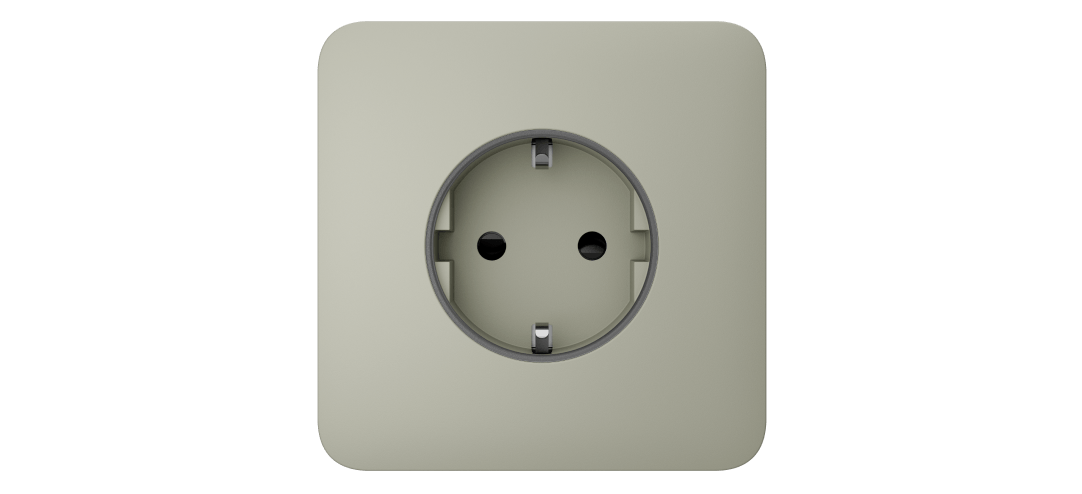

İstiridye (Oyster)

RAL 9002

Gri (Grey)

RAL 7004

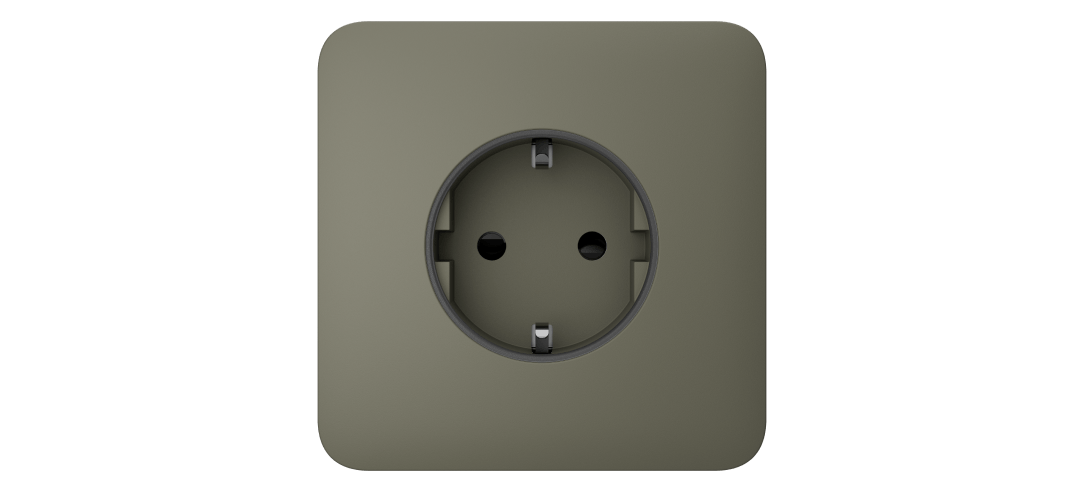

Zeytin (Olive)

RAL 7044

Aşağıdaki RAL renkleri gerçek renklere olabildiğince yakındır. Ancak biraz farklılık gösterebilirler, dolayısıyla bunları renk seçerken sadece kılavuz olarak kullanınız.

Güç kaynağı voltajı

250 V~, 50/60 Hz

Maksimum yük akımı

16 A

Çıkış gücü

3.6 kW'a kadar (250 V~'ta direnç yükü)

Elektrik çarpması koruma sınıfı

Class I (topraklama terminaliyle birlikte)

Çalışma sıcaklığı aralığı

–10 °C ila +40 °C

Çalışma nemi

yoğuşma olmadan %75'e kadar

Koruma sınıfı

IP20

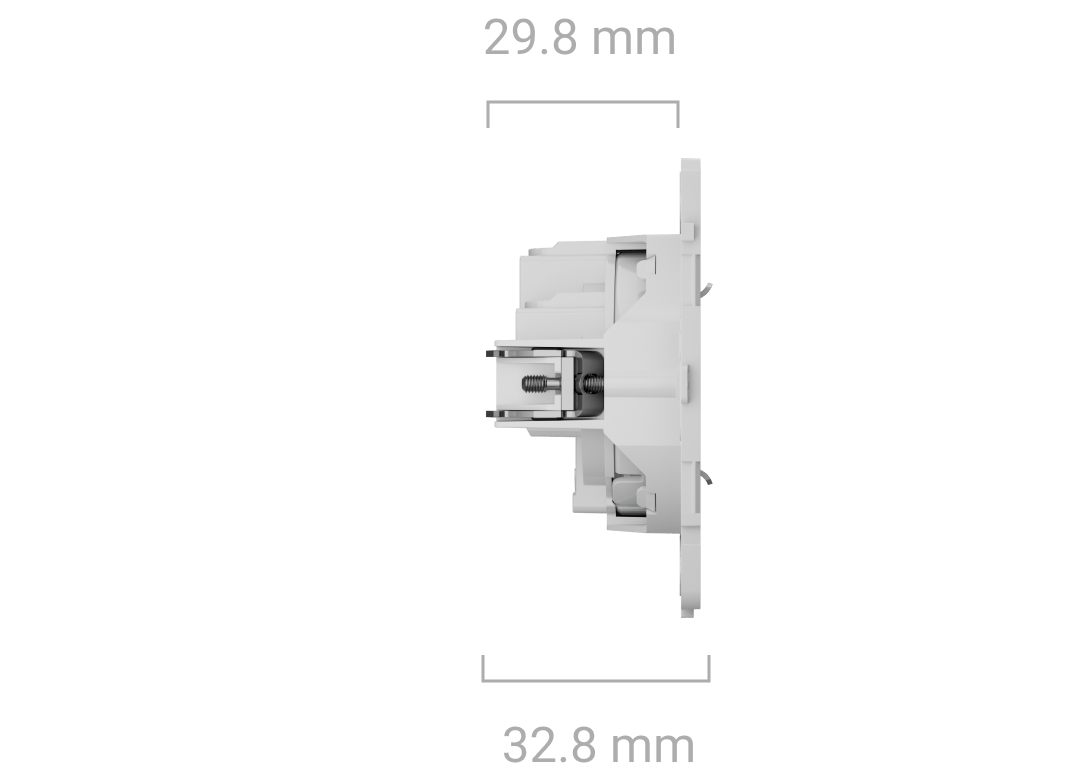

OutletCore (basic) [type F]

77.3 × 74.2 × 32.8 mm

OutletCore (basic) vertical [type F]

74.2 × 74.5 × 32.8 mm

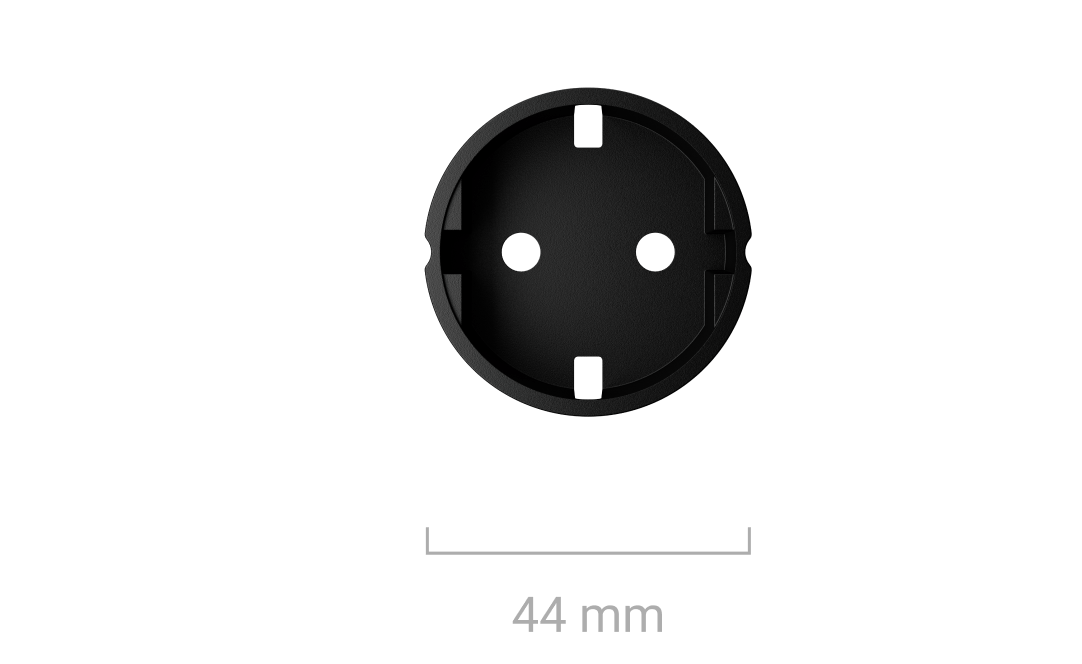

SoloCover (basic) [type F]

ön panel — 82.3 × 82.3 × 9.2 mm
hazne kapağı — 44 × 19.5 mm

SideCover (basic) [type F]

ön panel — 82 × 76.2 × 9.2 mm
hazne kapağı — 41 × 19.5 mm

CenterCover (basic) [type F]

ön panel — 82 × 70.5 × 9.2 mm
hazne kapağı — 44 × 19.5 mm

Çerçeveler

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

OutletCore (basic) [type F]

46 g

OutletCore (basic) vertical [type F]

46 g

SoloCover (basic) [type F]

ön panel — 12 g
hazne kapağı — 5 g

SideCover (basic) [type F]

ön panel — 12 g
hazne kapağı — 5 g

CenterCover (basic) [type F]

ön panel — 11 g
hazne kapağı — 5 g

Çerçeveler

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Outlet (basic) [type F] prefabrik bir cihazdır. Tüm parçalar ayrı ayrı satın alınır
