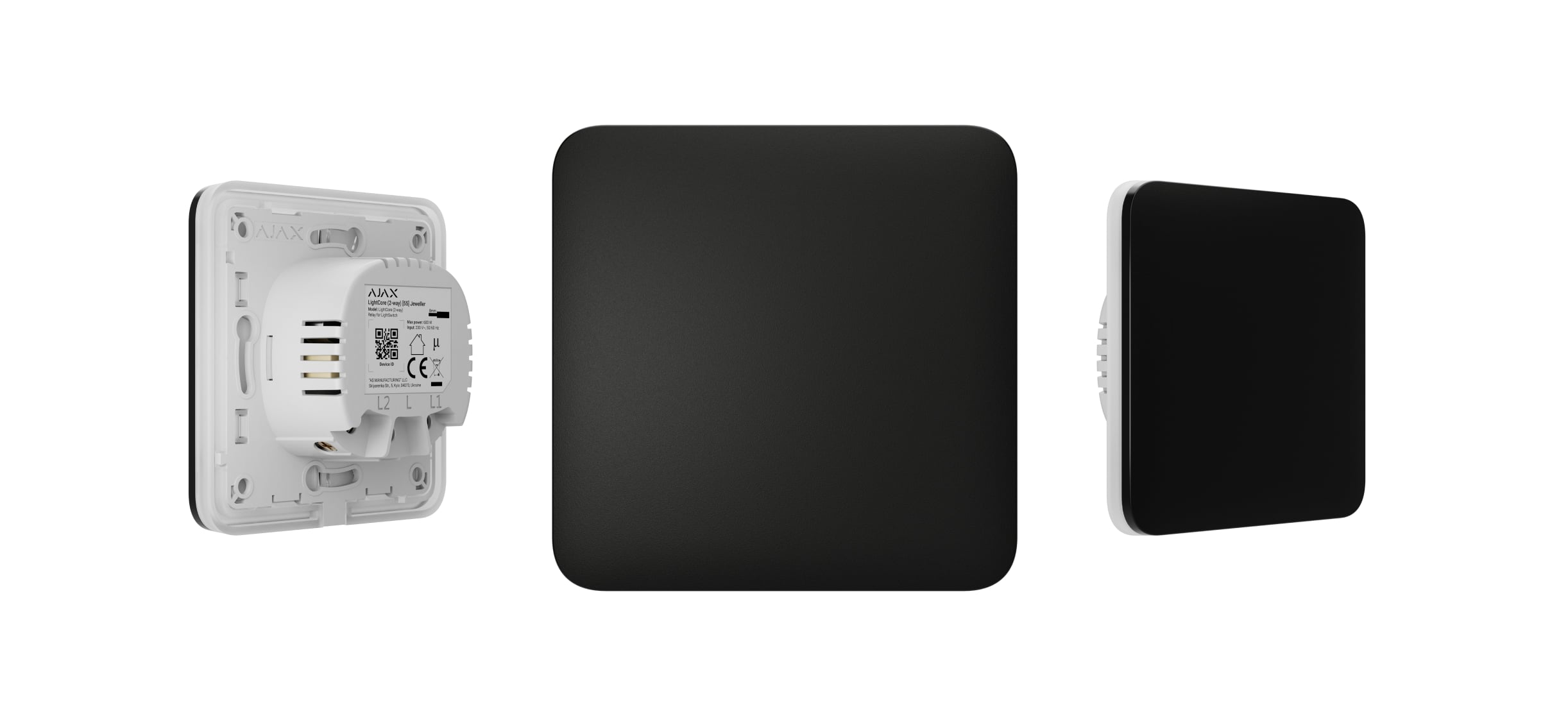

LightSwitch (2-way) Jeweller

Röle

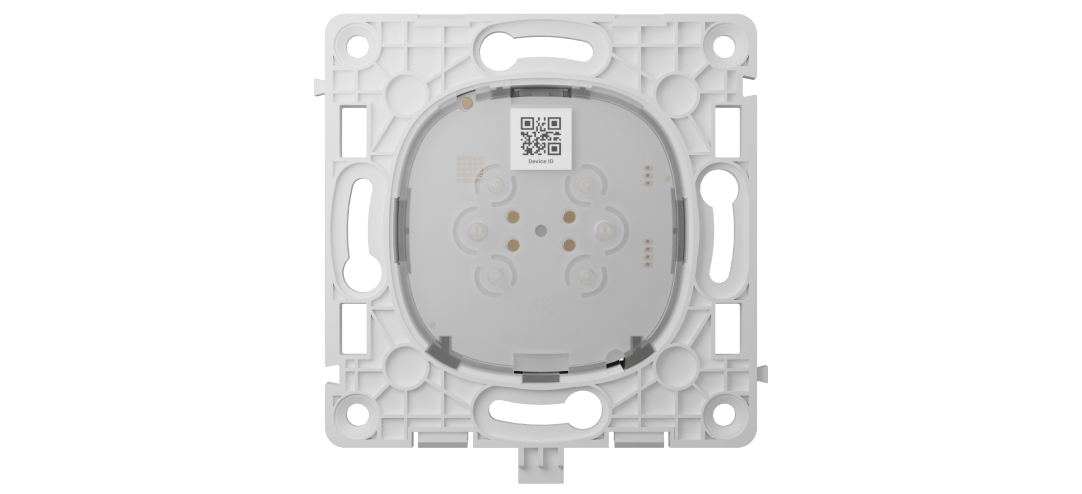

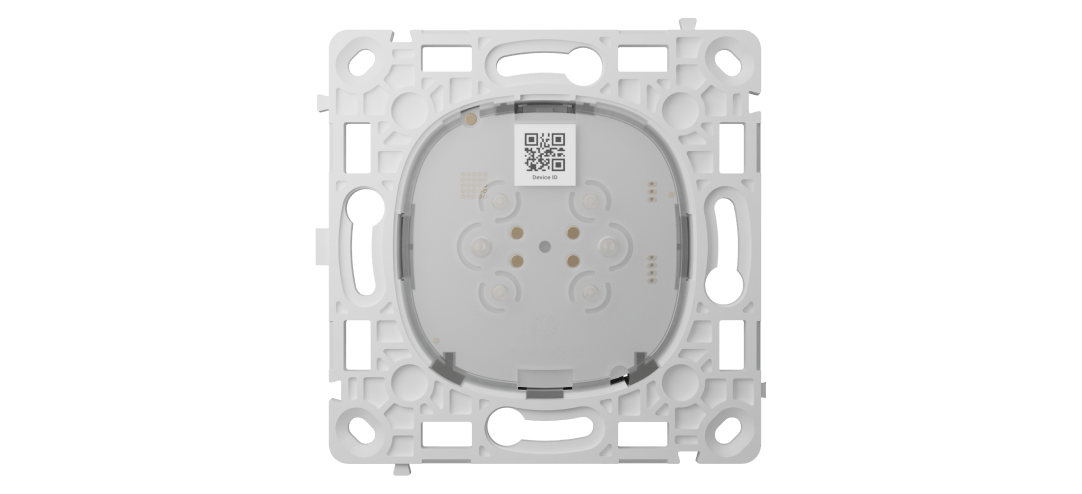

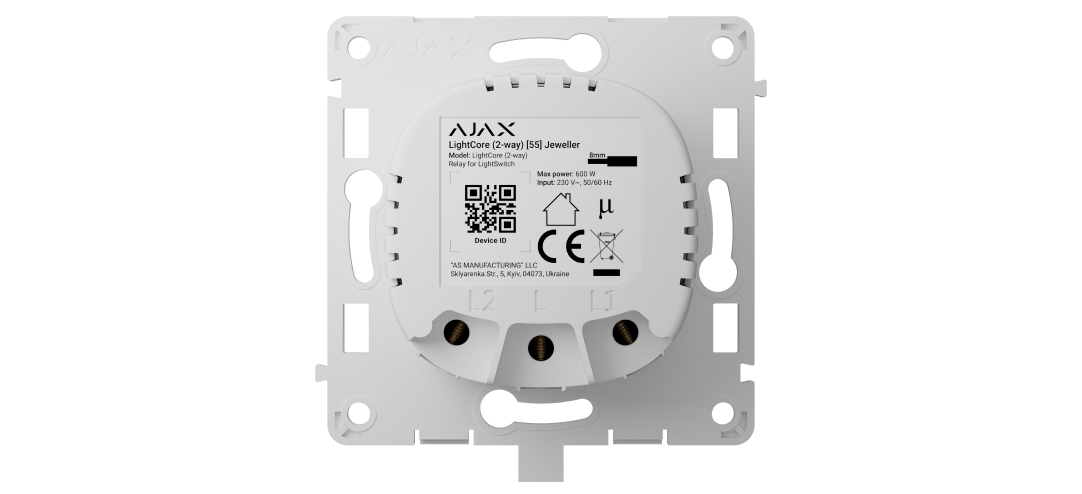

LightCore (2-way) Jeweller

1 gang anahtar için röle.

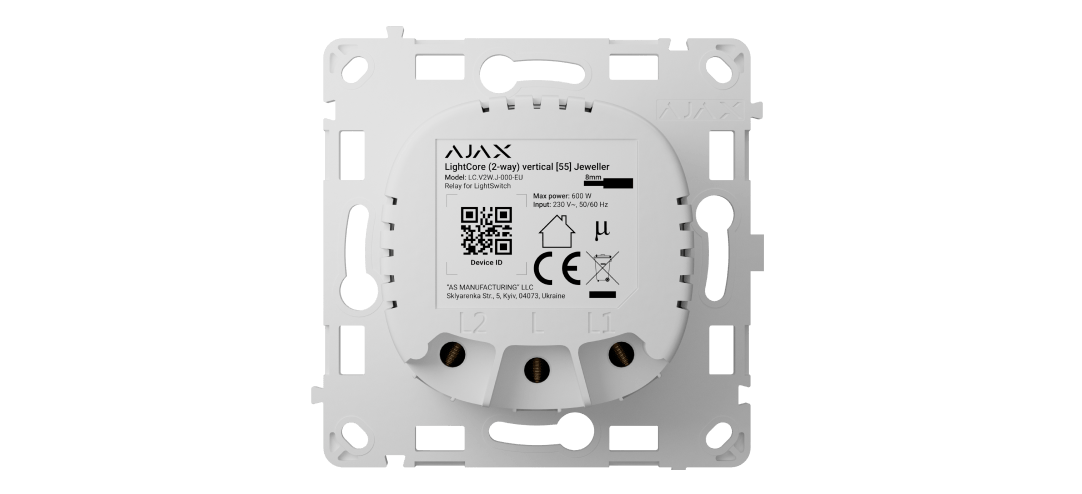

LightCore (2-way) vertical Jeweller

1 gang dikey anahtar için röle.

Dokunmaya duyarlı paneller

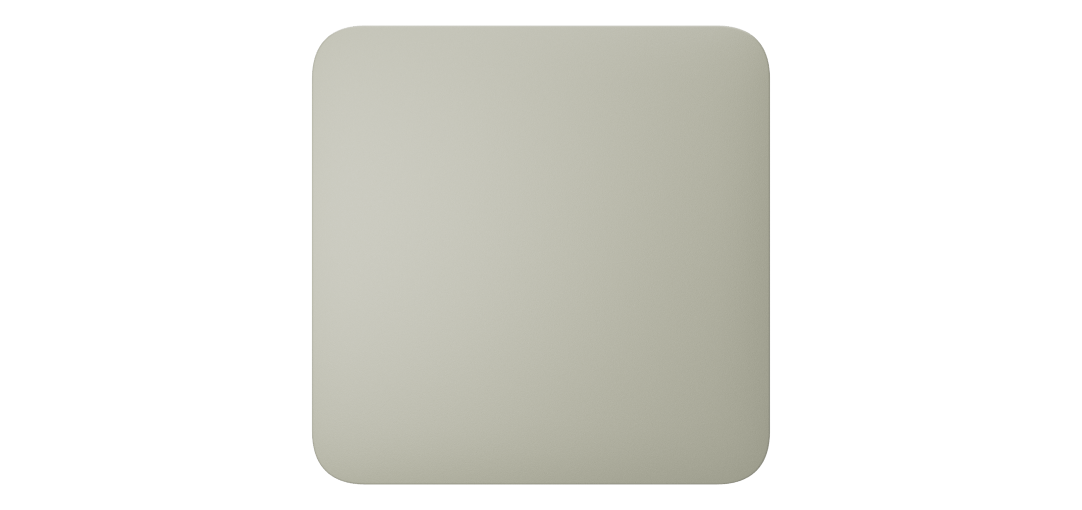

SoloButton (1-gang)

1 gang anahtar ayrı bir cihaz olarak kurulduğunda kullanılır. SoloButton, tek bir bileşen olarak gelen ön panel ve çerçeveden oluşur.

CenterButton (1-gang)

1 gang anahtar cihaz setinin arasına kurulduğunda kullanılır.

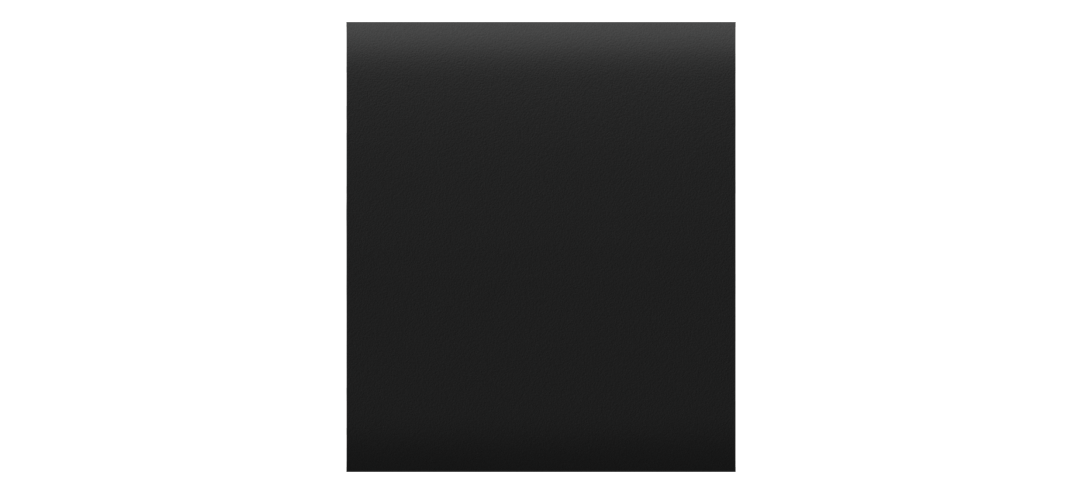

CenterButton (1-gang) vertical

1 gang dikey anahtar cihaz setinin arasına kurulduğunda kullanılır.

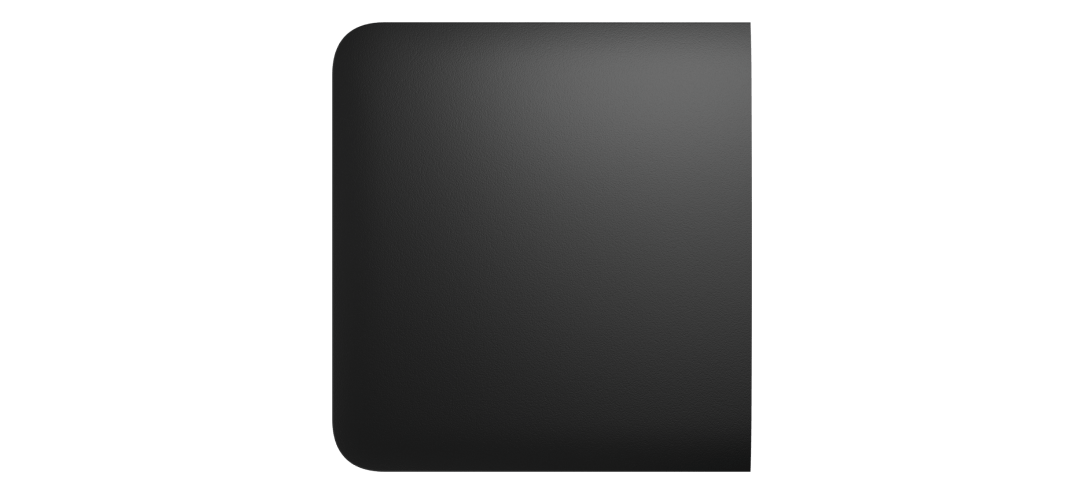

SideButton (1-gang)

1 gang anahtar cihaz setinin sağına veya soluna kurulduğunda kullanılır.

SideButton (1-gang) vertical

1 gang dikey anahtar cihaz setinin üstüne veya altına kurulduğunda kullanılır.

Çerçeveler

Herhangi bir kombinasyonda iki, üç, dört ve beş Ajax anahtarı ve prizi için çerçeveler¹.

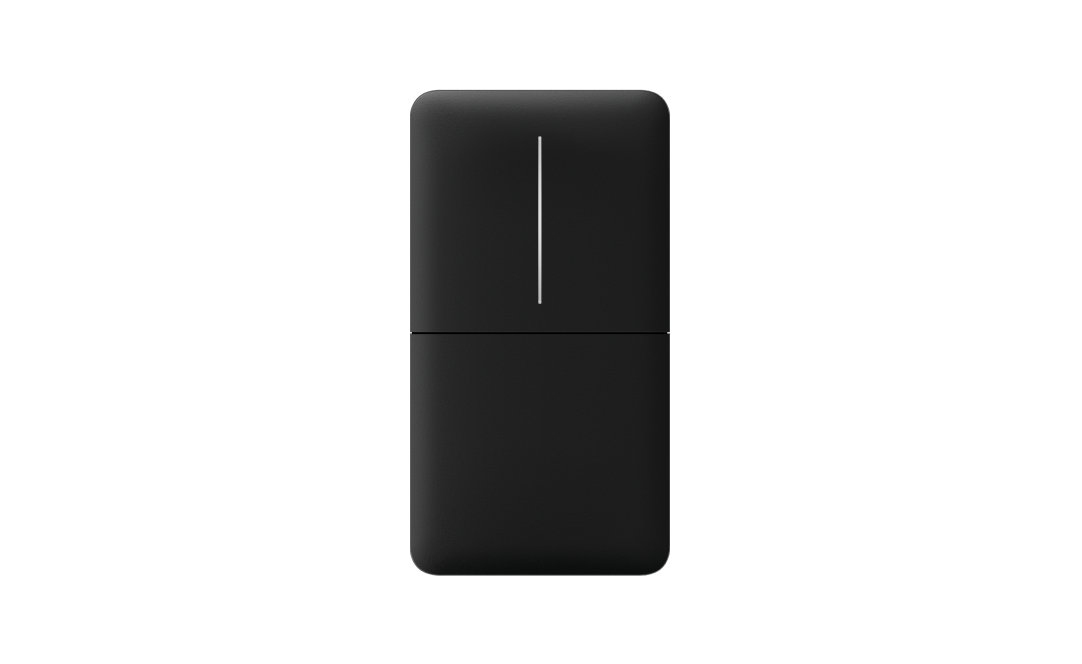

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

1 — Prizli kombinasyonlar yalnızca yatay konumlandırmada mevcuttur.

Tekli anahtar

LightSwitch (2-way) Jeweller ayrı bir cihaz olarak kurulur.

Birleşik anahtar

LightSwitch (2-way) Jeweller, Ajax akıllı anahtarlar ve/veya Outlet Jeweller cihazları ile set olarak birleştirilir ve Frame içine yan yana monte edilir.

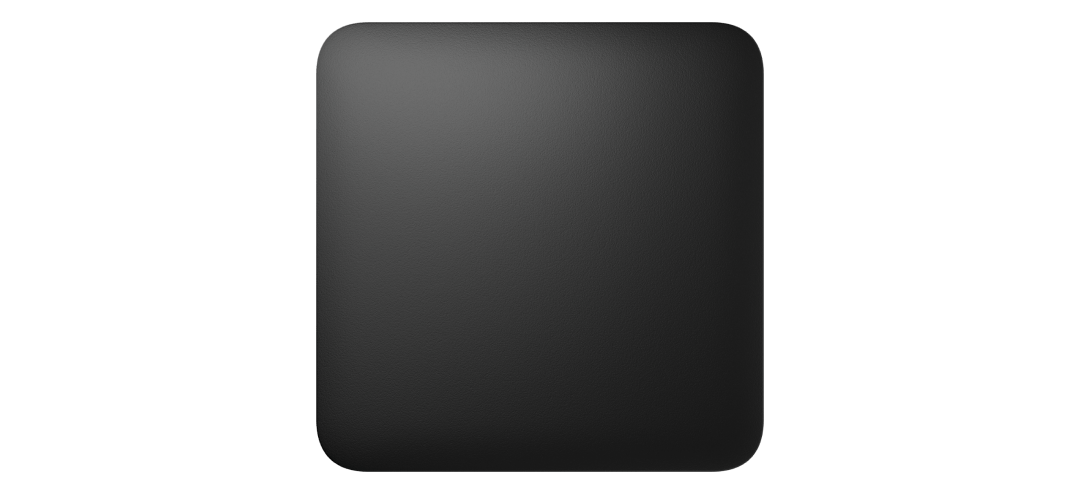

Siyah (Black)

RAL 9005

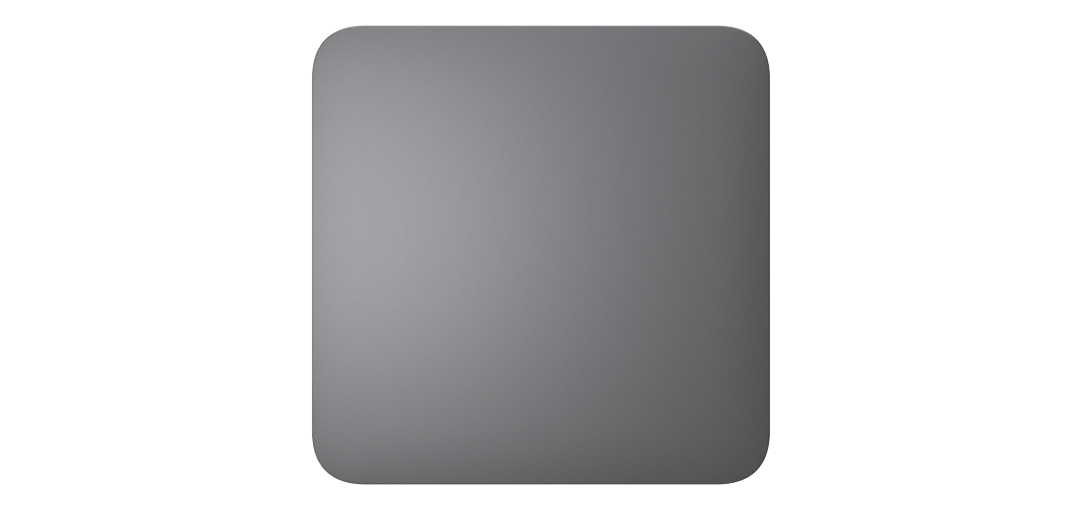

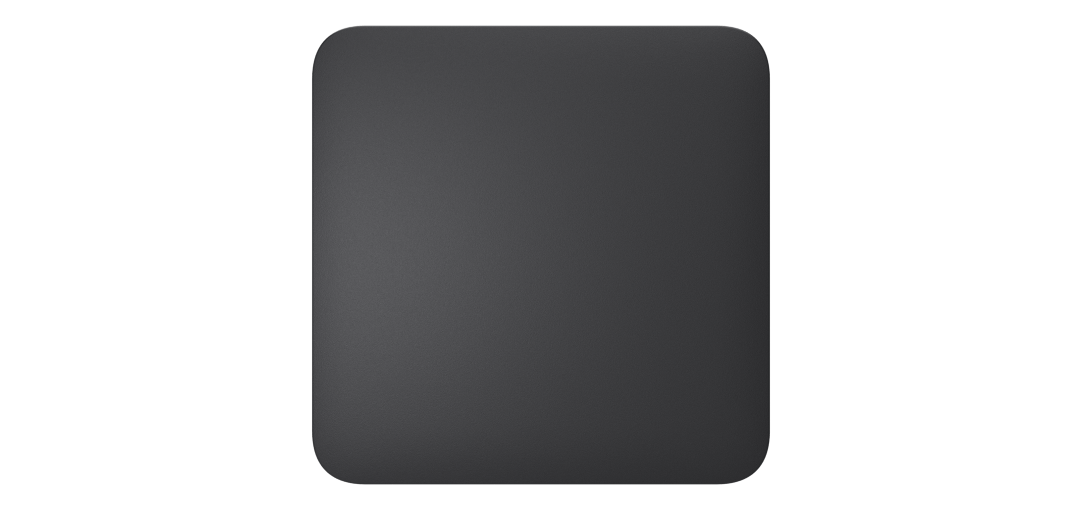

Grafit (Graphite)

RAL 7024

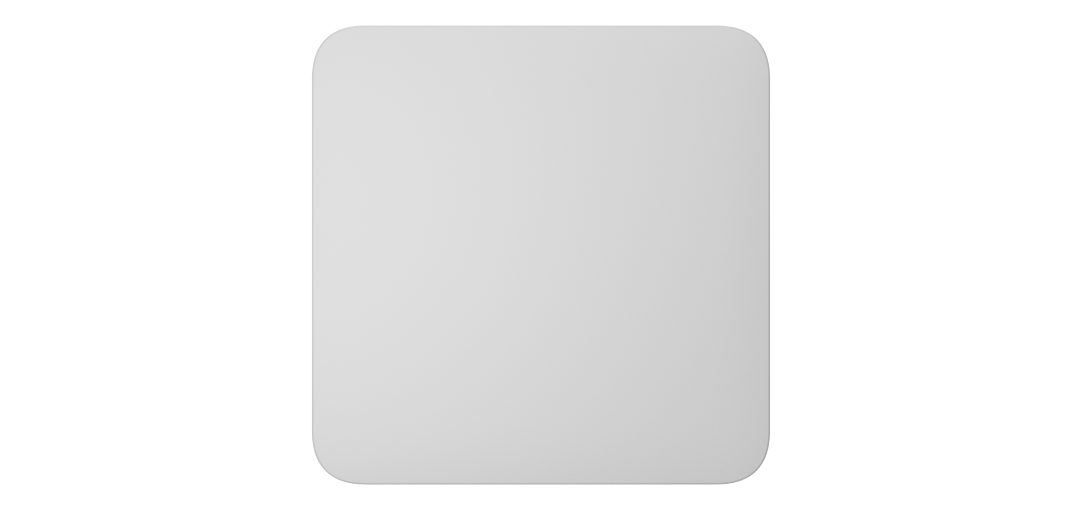

Beyaz (White)

RAL 9003

Fildişi (Ivory)

RAL 1013

Duman (Fog)

RAL 7047

İstiridye (Oyster)

RAL 9002

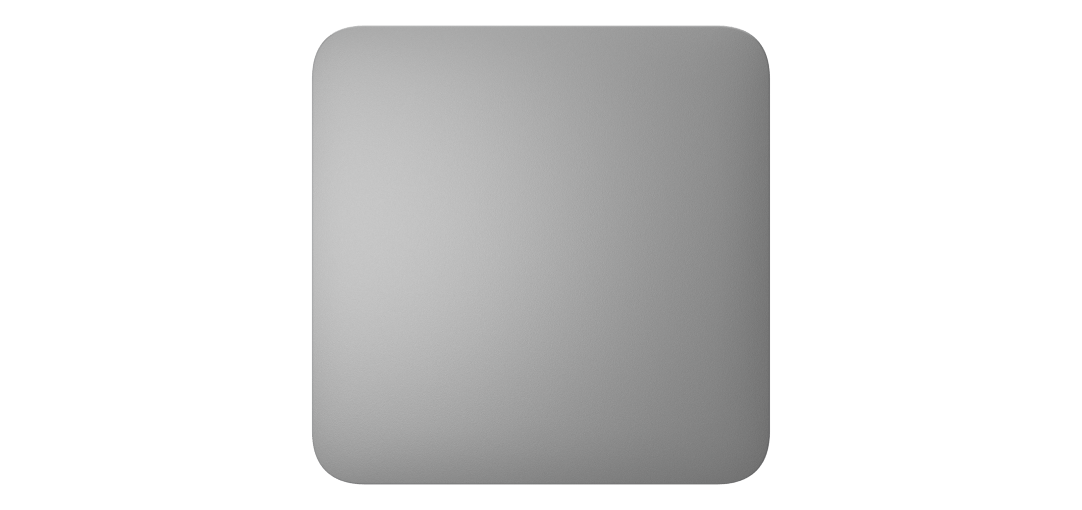

Gri (Grey)

RAL 7004

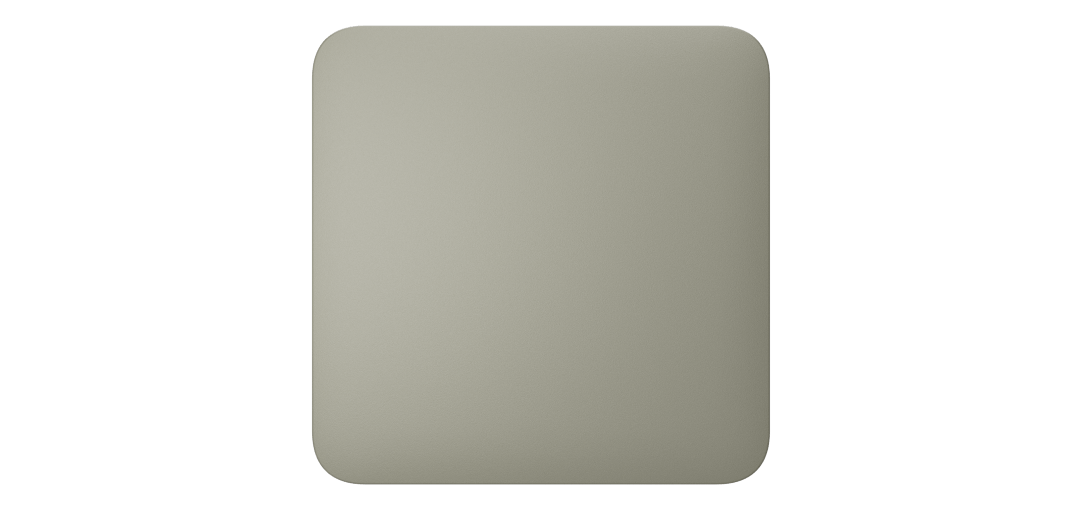

Zeytin (Olive)

RAL 7044

Aşağıdaki RAL renkleri gerçek renklere olabildiğince yakındır. Ancak biraz farklılık gösterebilirler, dolayısıyla bunları renk seçerken sadece kılavuz olarak kullanınız.

Jeweller iletişim teknolojisi

Komutları, alarmları ve olayları ileten tescilli kablosuz iletişim teknolojisi.

Başlıca özellikleri:

• İki yönlü iletişim.
• Gelişmiş sabotaj koruması.
• Dinamik anahtar içeren blok şifreleme.
• Anında bildirimler.
• Ajax uygulamaları aracılığıyla uzaktan yapılandırma.

Radyo frekans bantları

866.0–866.5 MHz
868.0–868.6 MHz
868.7–869.2 MHz
905.0–926.5 MHz
915.85–926.5 MHz
921.0–922.0 MHz

Satış bölgesine bağlıdır.

Maksimum etkin yayılım gücü (ERP)

20 mW'a kadar

Telsiz sinyal modülasyonu

GFSK

Telsiz iletişim menzili

1,100 m'ye kadar

Açık alanda cihaz ve hub (veya kapsama alanı genişletici) arasında.

Şifreli telsiz iletişimi

Depolanan ve iletilen tüm veriler, dinamik anahtarlı blok şifreleme ile korunmaktadır.

Telsiz frekansı atlama

Telsiz iletişimi, yayın durdurma ve sinyal engellemeyi önlemek için frekans atlamasını kullanır.

Otomasyon senaryoları

• güvenlik modu değişikliği reaksiyonları
• programlı eylemler
• alarm reaksiyonları
• sıcaklık senaryoları
• nem senaryoları²
• CO₂ konsantrasyonu senaryoları²
• başka bir LightSwitch'e/Button basarak

2 — Nem ve CO₂ konsantrasyonuna göre senaryolar LifeQuality Jeweller sisteme eklendiğinde kullanılabilir.

Nötr kablo olmadan çalıştırma

LightSwitch'in çalışması için sadece elektrik kablosuna ihtiyacı vardır.

Anahtarla çalışan cihazın gücü

5 ila 600 W

Temassız dokunmatik panel

Panelin 15 mm kadar yakınına el uzatılınca LightSwitch etkinleştirilir.

Gece arka aydınlatması

İsteğe bağlıdır, Ajax uygulaması cihaz ayarlarından kapatılabilir.

Uyumsuz cihazlara karşı koruma

Aydınlatma cihazlarının gücü yetersizse tetiklenir (5 W'a kadar). Koruma tetiklenirse, LightSwitch gücü keser ve Ajax uygulamalarına bir bildirim gönderir. Düşük güçteki aydınlatma cihazları için kit, bir kondansatör içerir.

Yanıltıcı sinyallere karşı koruma

cihaz kimlik doğrulaması

İletişim kaybı algılama

36 sn sonra

Algılama süresi, Jeweller veya Jeweller/Fibra ayarlarına bağlıdır.

Güç kaynağı voltajı

230 V~, 50/60 Hz

Cihazın çalışması için nötr kabloya ihtiyacı yoktur.

Ortalama tüketim

200 mW'a kadar

Maksimum güç

600 W

LightCore (2-way) Jeweller ve LightCore (2-way) vertical Jeweller için.

Akım koruması

2.6 A'dan fazla

Koruma tetiklenirse, LightSwitch gücü keser ve Ajax uygulamalarına bir bildirim gönderir.

Sıcaklık koruması

+60 °C'den fazla

Koruma tetiklenirse, LightSwitch gücü keser ve Ajax uygulamalarına bir bildirim gönderir.

Çalışma sıcaklığı aralığı

–10 °С ila +40 °С

Çalışma nemi

Yoğuşma olmadan %75'e kadar

Koruma sınıfı

IP20

Anahtarın form faktörü

Avrupa tipi (55)

Röle

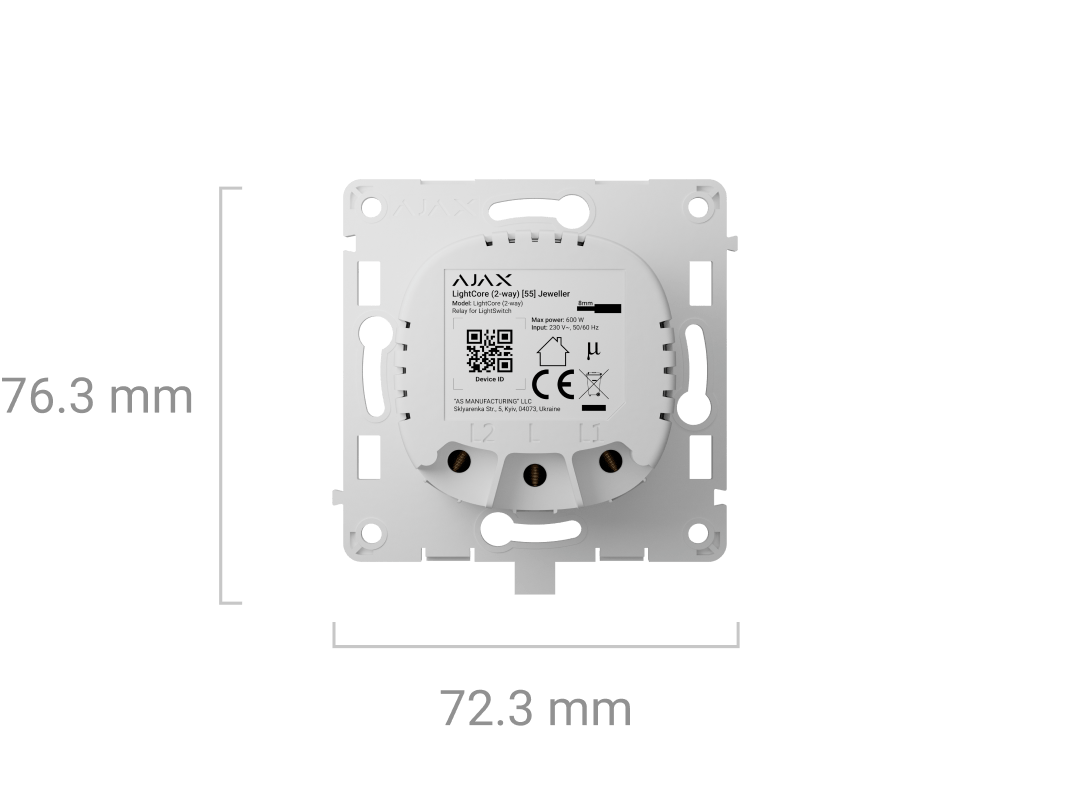

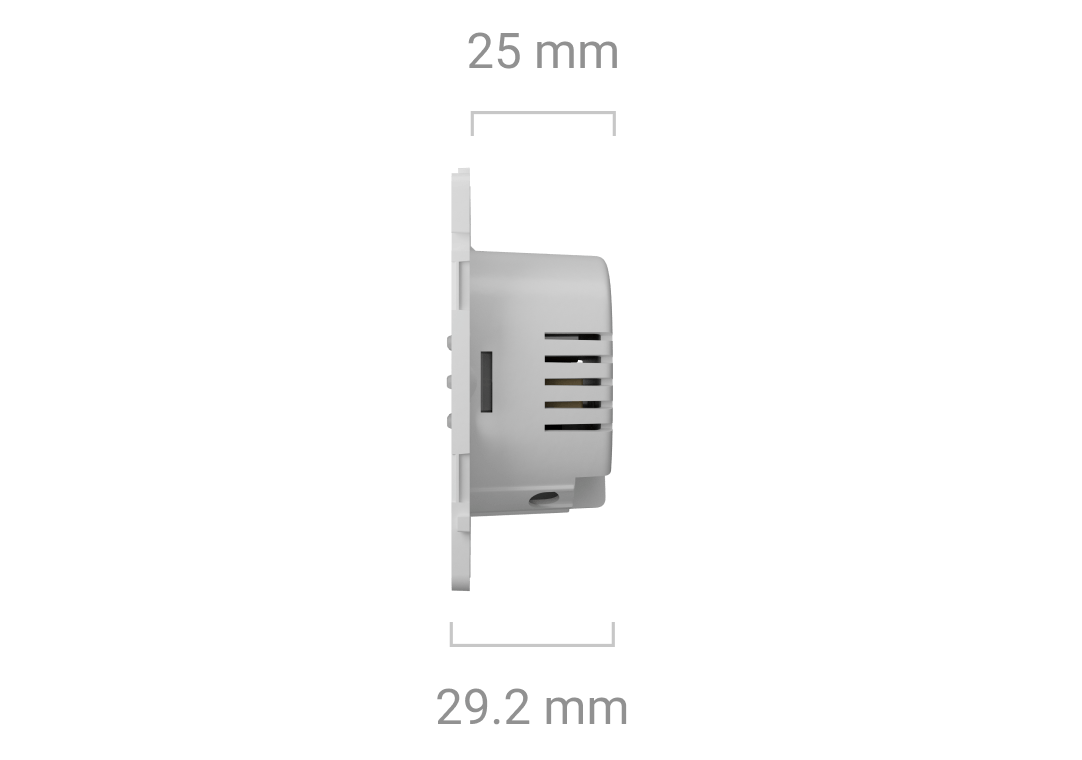

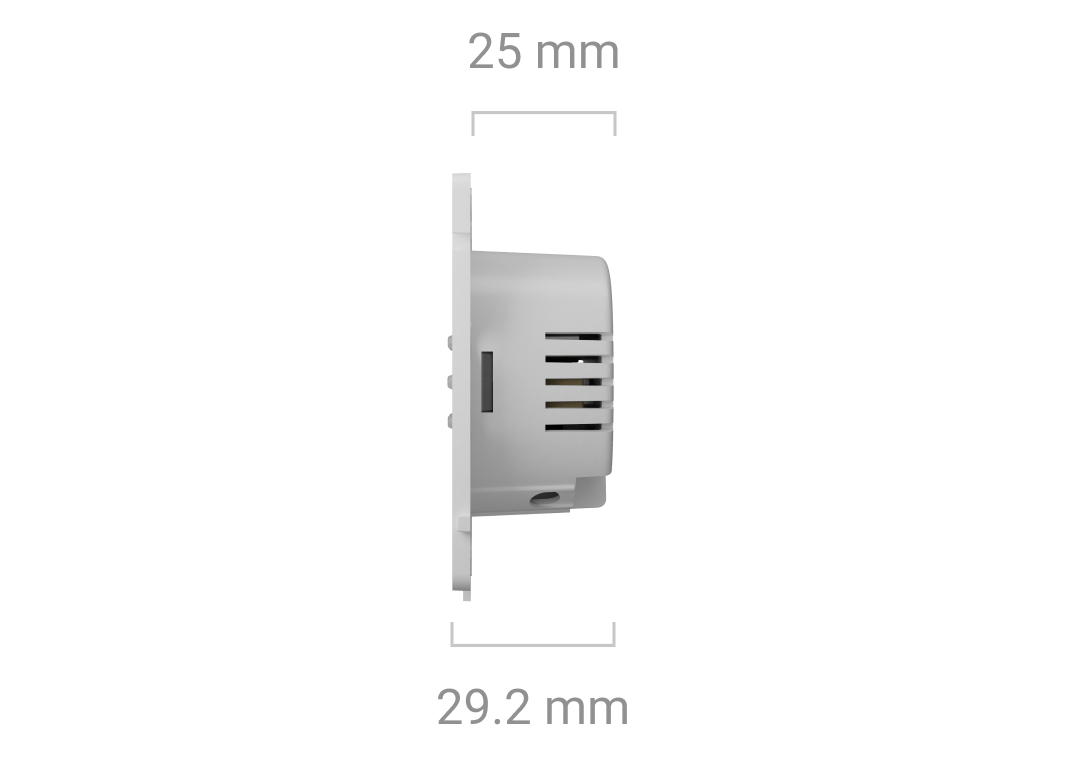

LightCore (2-way) Jeweller — 76.3 × 72.3 × 29.2 mm

LightCore (2-way) vertical Jeweller — 72.3 × 76.3 × 29.2 mm

Dokunmaya duyarlı paneller

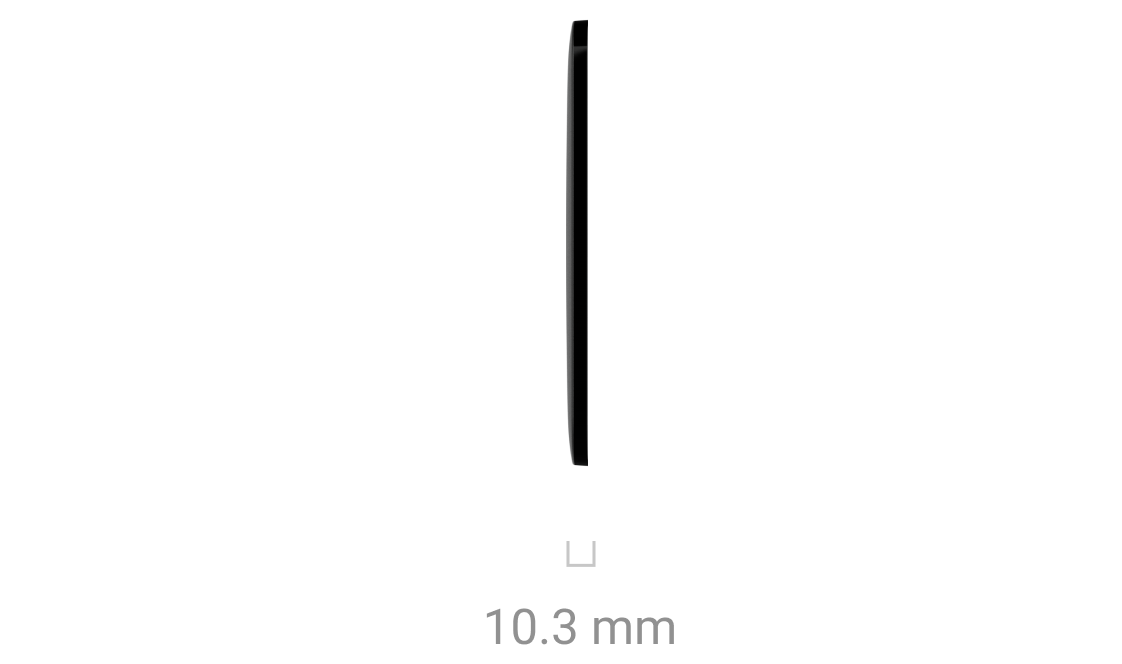

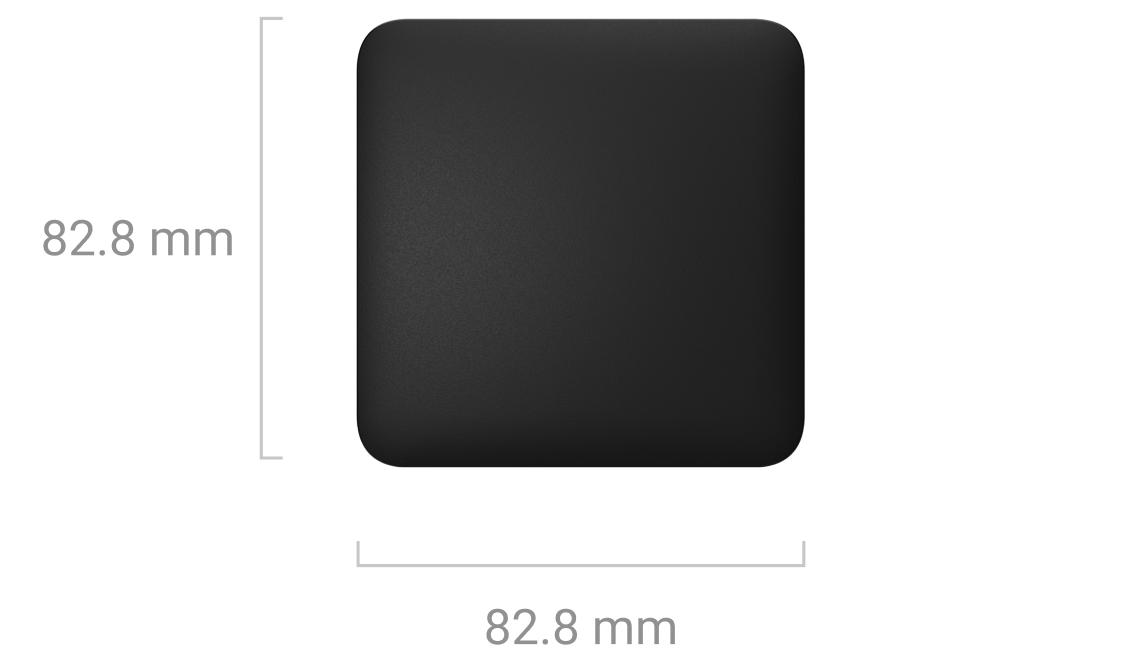

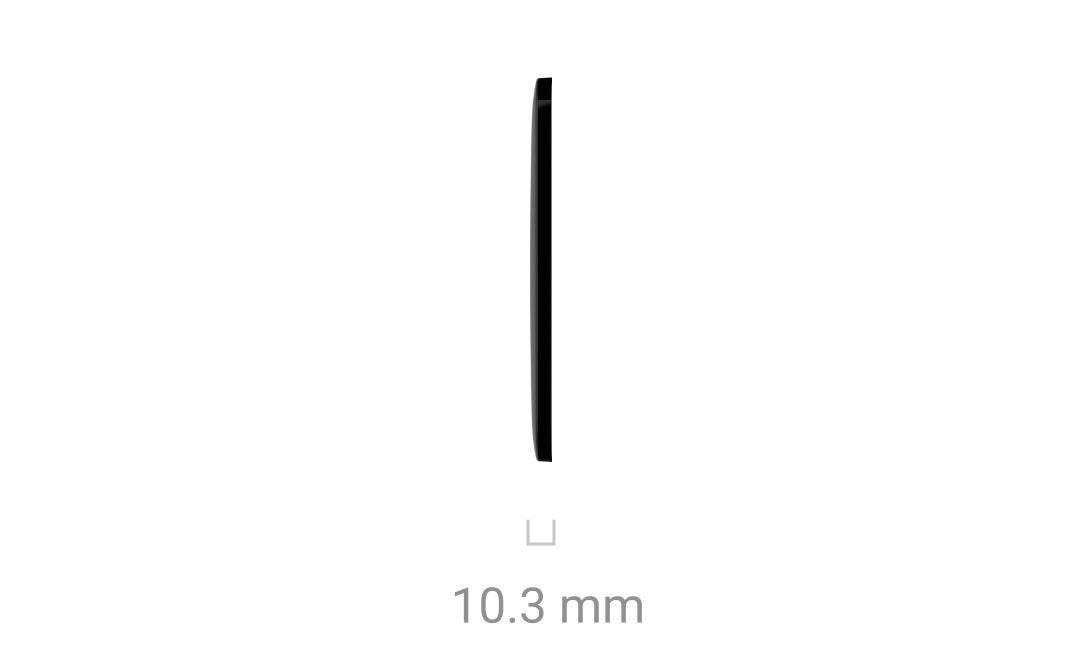

SoloButton (1-gang) — 82.8 × 82.8 × 10.3 mm

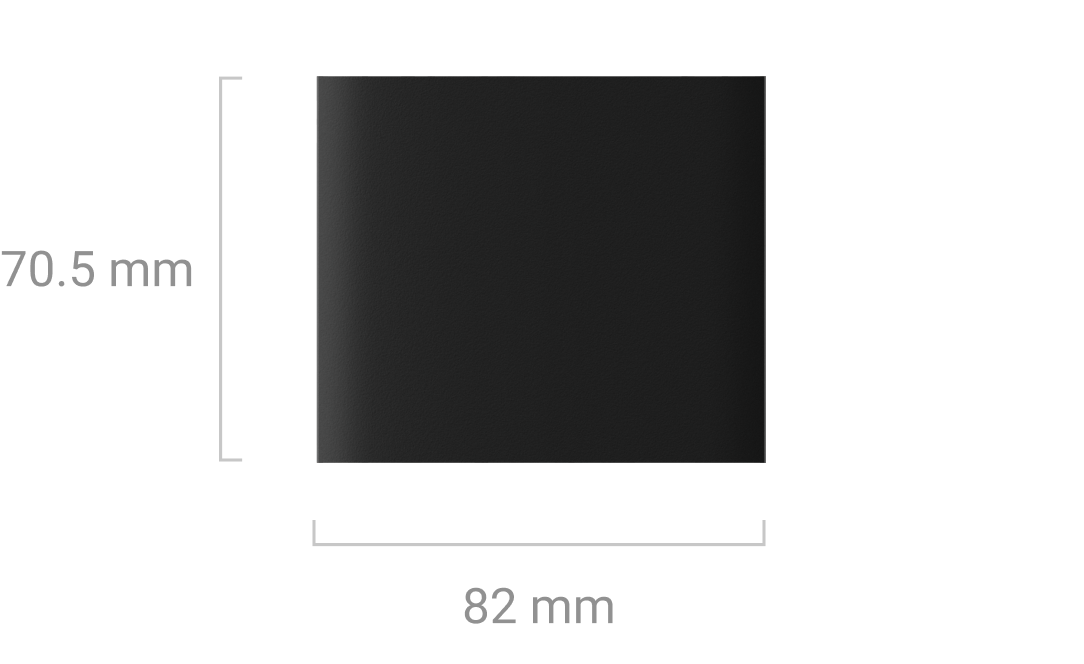

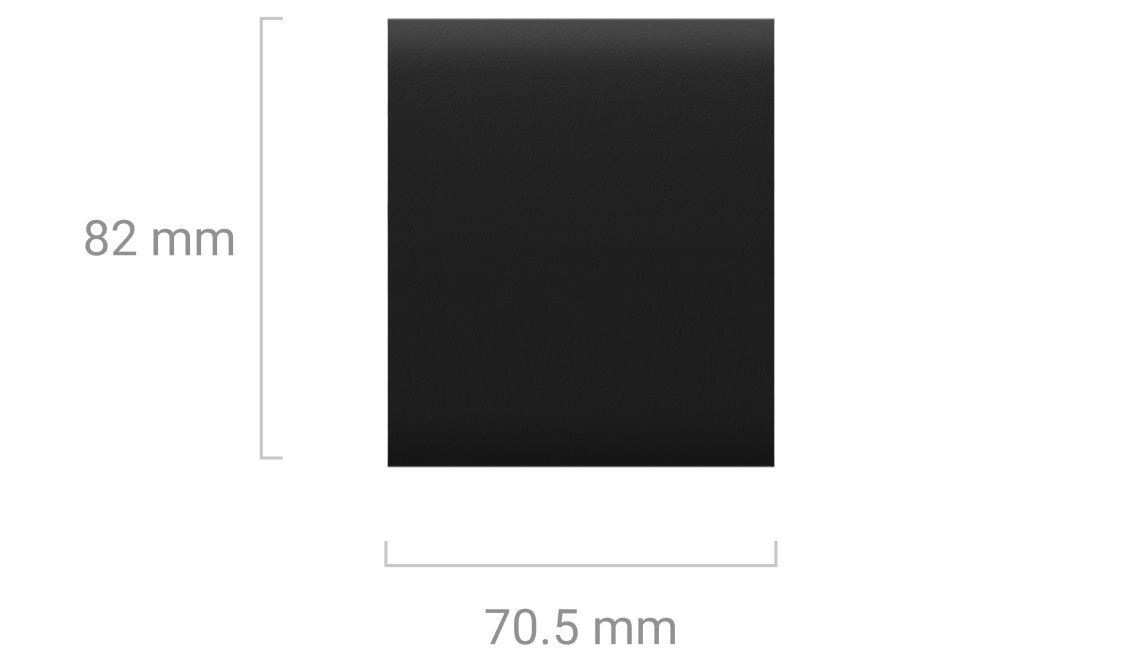

CenterButton (1-gang) — 82 × 70.5 × 10.3 mm

CenterButton (1-gang) vertical — 70.5 × 82 × 10.3 mm

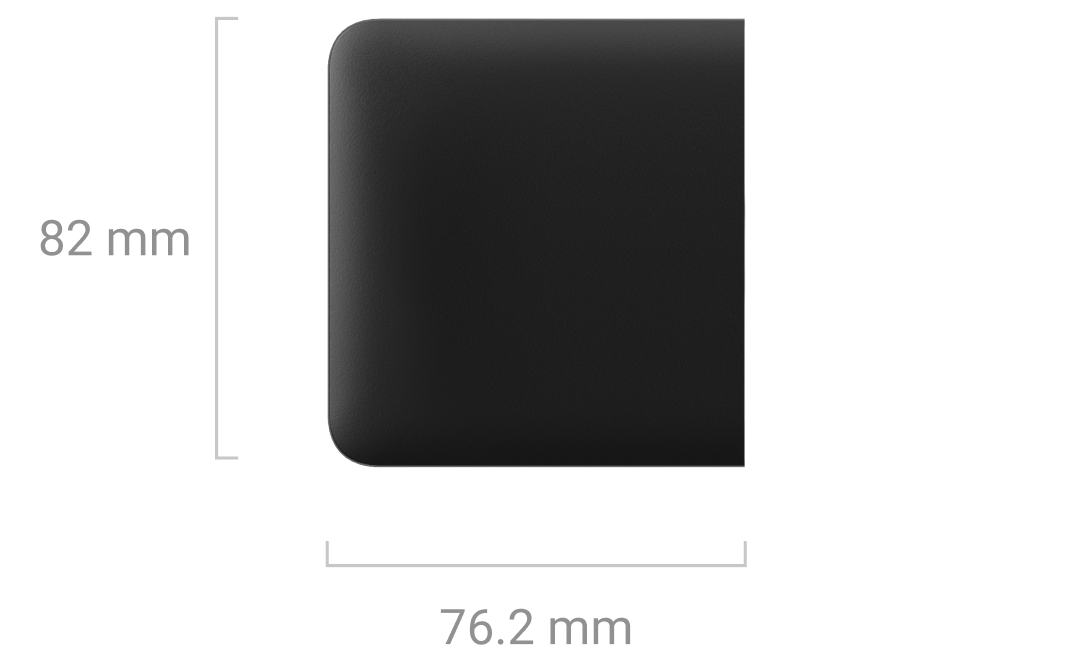

SideButton (1-gang) — 82 × 76.2 × 10.3 mm

SideButton (1-gang) vertical — 76.2 × 82 × 10.3 mm

Çerçeveler

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

Röle

LightCore (2-way) Jeweller — 48 g
LightCore (2-way) vertical Jeweller — 48 g

Dokunmaya duyarlı paneller

SoloButton (1-gang) — 45 g
CenterButton (1-gang) — 31 g
CenterButton (1-gang) vertical — 31 g
SideButton (1-gang) — 32 g
SideButton (1-gang) vertical — 32 g

Çerçeveler

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

LightSwitch (2-way) Jeweller, prefabrik bir akıllı anahtardır. Tüm parçalar ayrı ayrı satın alınır
