OS Malevich 2.16 sürümünün çıkarılmasıyla, Ajax kablolu cihazları Halka topolojisi aracılığıyla bir hub'a bağlamak mümkün hale geldi. Yeni topoloji, Fibra tabanlı sistemlere ek sabotaj koruması getirebilir. Ayrıca Haşka, Ajax kablolu sistemlerinin bir tesiste mevcut olan kablolarla uyumluluğunu artırır.
Fibra: Yüksek güvenlikli sahalar için yüksek performanslı kablolama
Fibra, bir Ajax hub'ı ile cihazları birbirine bağlayan kablolu bir iletişim protokolüdür. Fibra, piyasadaki ortalama bir çözümden dört kat daha fazla olan şekilde 2,000 m'ye kadar kablolu bağlantı sağlar. Fibra'nın ultra düşük güç tüketimi sayesinde Ajax kablolu sistemi, 200 saate1 kadar 7 A·h kapasiteli 12 V⎓ pille çalıştırılabilir. Bu avantajların yanı sıra Fibra, Ajax uygulamalarında gelişmiş sabotaj koruması, fotoğraflı doğrulama, sorunsuz kurulum ve uzaktan yapılandırma sunar.
Kablolu Fibra cihazları, Superior ürün serisinin bir parçasıdır. Superior ürünlerini sadece Ajax Systems'in akredite iş ortakları satabilir, kurabilir ve yönetebilir.
Fibra cihazlarını bir hub'a bağlamak için topolojiler
Bir kurulumcu, Fibra cihazlarını bir sistem içindeki bir hub'a bağlamak için farklı topolojiler kullanabilir. Işın veya sinyal topolojisi bir Fibra hattını alır ve basit bir şekilde hub-cihaz bağlantısı sağlar. OS Malevich 2.16'nın çıkmasıyla ile kullanıma sunulan Halka topolojisi, bir hub-cihaz-hub bağlantısı oluşturmak için iki Fibra hattı kullanır.
Ağaç topolojisi de mevcuttur. Kurulumcular Fibra aksesuarlarını kullanarak hatları dallara ayırabilir ve özellikle karmaşık sistemler kurabilir.
Işın vs Halka topolojisi

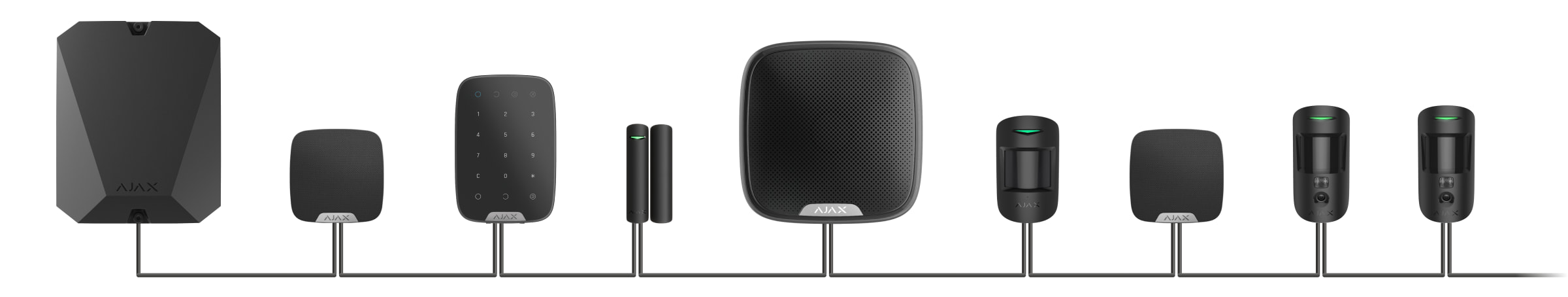

Işın bir Fibra hattı kullanır, bu da bir hub'ın sekiz adede kadar ışına sahip olabileceği anlamına gelir. Cihazlar, dallanma olmadan tek tek bağlanır. Hattaki son cihazın bir sonlandırma direnci vardır. Böyle bir bağlantı hat genişleticiler olmadan 2,000 m'ye kadar kablolu iletişim sağlar.
Sinyal topolojisinde hat kopması durumunda sadece hub'a fiziksel olarak bağlı kalan segment çalışmaya devam eder. Kesilme noktasından sonra cihazlarla olan bağlantı kesilir. Hub bağlantı kaybını tespit eder etmez, kullanıcılar ve izleme şirketi kesintiden haberdar edilir.

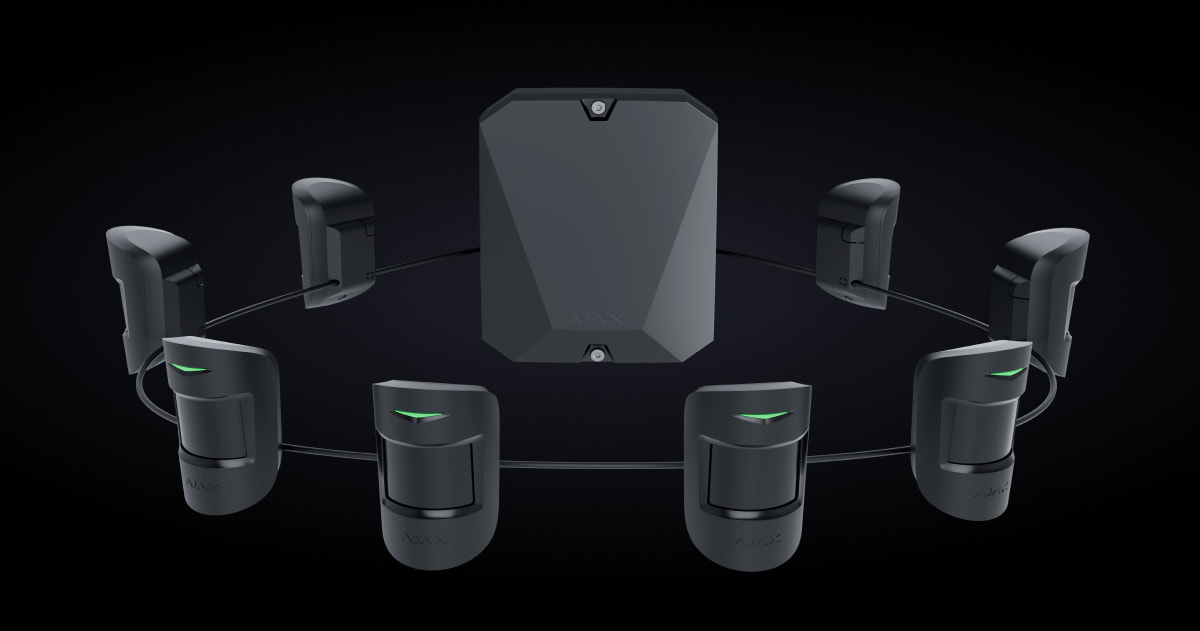

Halka bağlantısı iki Fibra hattı alır, böylece tek bir hub dört adet halkaya kadar barındırabilir. Böyle bir bağlantı 500 m'ye kadar kablolu iletişim sağlar.
Halka topolojisini diğerlerinden ayıran özellik, hat kesintisi durumunda sistemin nasıl çalıştığıdır. Eğer Halka bir noktadan kırılırsa iki Işın oluşur. İki yeni hattaki cihazlar çalışmaya devam eder ve alarmları ve olayları hub'a iletir. Olayla ilgili bildirim hem kullanıcılara hem de izleme şirketine 10 saniye içerisinde ulaşır.

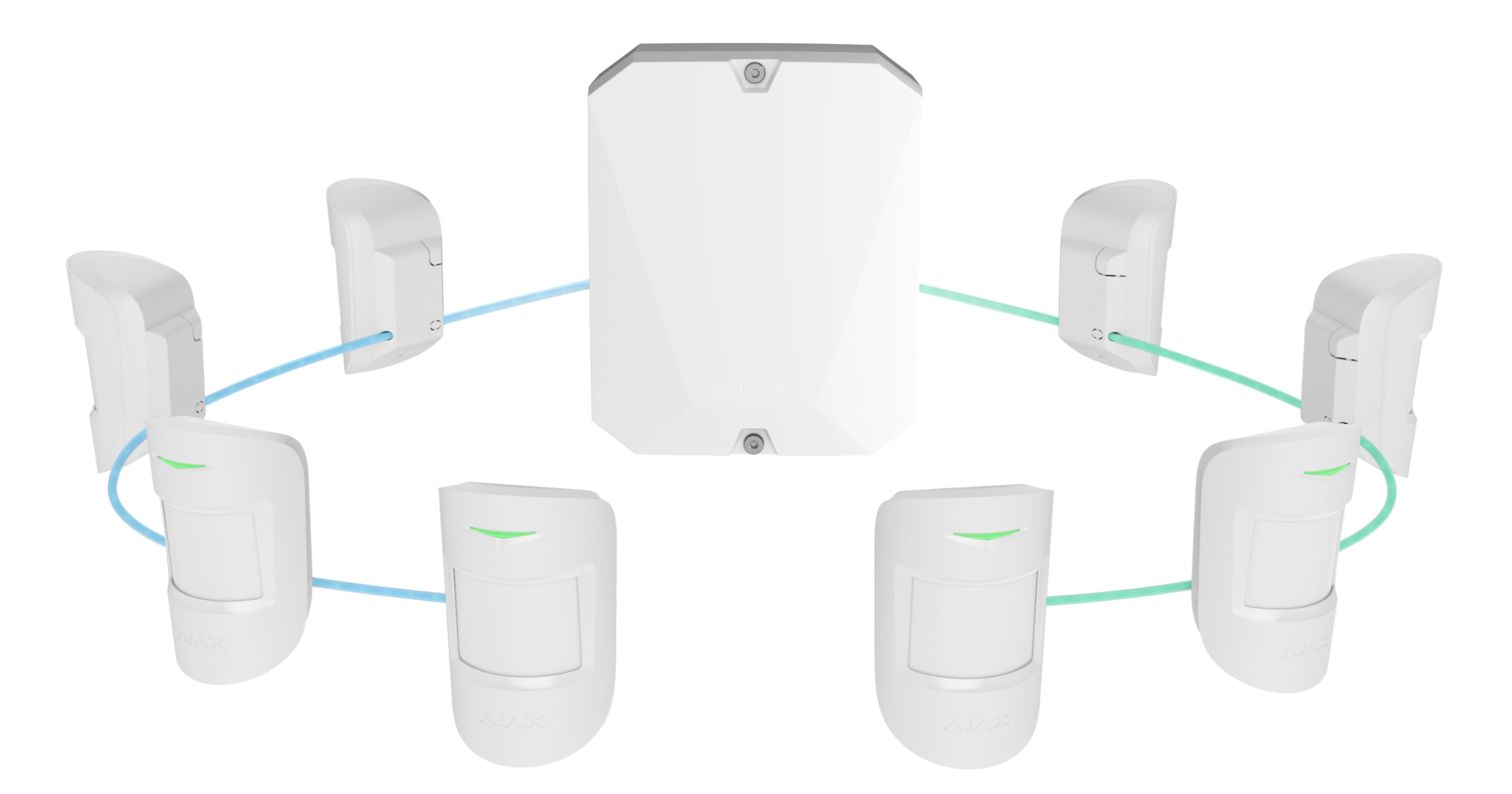

Hat kesintisi durumunda Halka topolojisi
Sinyal topolojisi | Halka topolojisi |
1 Fibra hattı alır | 2 Fibra hattı alır |
bir hub'da 8 adede kadar Işın | bir hub'da 4 adede kadar Halka |
2,000 m'ye kadar kablolu iletişim | 500 m'ye kadar kablolu iletişim |
bir sonlandırma direnci gereklidir | sonlandırma direncine gerek yoktur |
Ajax PRO uygulamalarında ek ayarlara gerek yoktur | Ajax PRO uygulamalarında ek ayarlar gerektirir |
Halka topolojisi ne zaman tercih edilmeli
Halka topolojisi, sabotaj riskinin daha yüksek olduğu alanlar için en iyi seçimdir. Bunlar arasında pencereleri ve ön kapıları olan odalar, halka açık yerler ve güvenlik cihazlarının kolayca erişilebileceği alanlar, örneğin dış mekanlar bulunur. Superior StreetSiren DoubleDeck Fibra veya Superior StreetSiren Plus Fibra gibi dış mekan sirenleri olan hatlar için ve ayrıca Superior KeyPad TouchScreen veya Superior KeyPad Outdoor Fibra gibi iç veya dış mekan girişine monte edilen tuş takımları için Halka bağlantısını seçin. Aslında, bu bağlantı sistemin sabotaja karşı direncini önemli ölçüde artırdığından, kurulumcuların mümkün olduğunca Halka topolojisini kullanmalarını öneriyoruz.
Sabotaja karşı ek bir önlem olarak, Fibra hattındaki cihazları kısa devrelere karşı koruyan bir modül olan Superior LineProtect Fibra kullanın. Bu modülün Halka topolojisini desteklemediğini unutmayın.
Bununla birlikte, tek bir Superior Hub Hybrid (2G/4G) aynı anda uygulanan her iki topolojiyi de destekler. Kurulumculara proje tasarlama konusunda daha fazla esneklik sağlar. Kurulumcu penceresiz odalar için Işınları kullanabilir ancak pencereli odalarda Halka ile güvenliği artırabilir. Her iki topoloji de Ajax kablolu açılma dedektörleri, hareket dedektörleri, sirenler ve tuş takımları ile uyumludur, bu nedenle hemen her türlü konfigürasyon mümkündür.
Superior LineSplit Fibra, Superior LineProtect Fibra ve Superior LineSupply Fibra kullanılarak oluşturulan çıkış hatlarının Halka topolojisini desteklemediğini unutmayın.
Halka topolojisi ile yükseltmeler ve geliştirmeler
Aynı topolojiyi kullanan eski bir alarm sistemini yükseltmek için de Halka topolojisine sahip bir Ajax Sistemi mükemmel bir çözümdür. Kurulumcular, kablo tesisatının kendisini veya yapılandırmasını değiştirmeden eski cihazları Ajax Fibra ürünleriyle değiştirebilir. Sadece PRO için epey zaman ve çaba tasarrufu sağlamakla kalmaz, aynı zamanda son kullanıcı için yenileme maliyetlerini de azaltır.
Halka bağlantısı nasıl kurulur
Halka fiziksel olarak bağlandıktan sonra, kurulumcular Ajax PRO uygulamasında topolojiyi kolayca yapılandırabilir. Hub, Halka topolojisini oluşturan hatları belirler ve Halkayı sisteme eklemek için bir seçenek içeren bir bildirim gönderir.
Halka otomatik olarak nasıl eklenir:
- Ajax PRO uygulamasını açınız. Halkayı eklemek istediğiniz hub'ı seçiniz.
- Hub durumlarında, algılanan halkaların kaydedilmesi için bir seçenek vardır.
- Kaydet'e tıklayınız.
Halka manuel olarak nasıl eklenir:
- Ajax PRO uygulamasını açınız. Halkayı eklemek istediğiniz hub'ı seçiniz.
- Ayarlara gidiniz ve Hatlara tıklayınız.
- Halka bağlantısını seçiniz ve [+] simgesine tıklayınız.
- Giriş ve çıkış hatlarının numaralarını seçiniz. Rakamlar farklı olmalıdır.
Ekle kısmına tıklayınız. Değişiklikleri kaydetmek için Geri kısmına tıklayınız.
