Характеристики
Hub 2 (4G) Jeweller
Беспроводная централь с поддержкой фотоверификации. Работает с Ethernet и двумя SIM-картами (2G/3G/LTE)
Совместимость устройств
Возможности
Беспроводные устройства Ajax
до 100
В частности, до 10 сирен или клавиатур со встроенной сиреной и 5 ретрансляторов радиосигнала.
Камеры или видеорегистраторы
до 25
- Бесшовная интеграция с IP-камерами и видеорегистраторами
- Dahua, Hikvision, Safire, EZVIZ, Uniview.
- Поддержка RTSP.
Пользователи
до 50
- Любое количество пользователей с правами администратора в пределах лимита хаба.
- PRO-аккаунты для инженеров монтажа.
- PRO-аккаунты для монтажных и мониторинговых компаний.
- Управление доступами пользователей.
Сценарии автоматизации
до 32
- Реакции на тревоги.
- Запланированные действия.
- Реакции на смену режима охраны.
- Реакции на изменение температуры.
- Реакции на изменение влажности.
- Реакции на изменение концентрации CO₂.
- Реакции на нажатие кнопки Button.
Группы охраны
до 9
Комнаты
до 50
Связь
Технология связи Jeweller
Проприетарная беспроводная технология для передачи тревог и событий.
Ключевые возможности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Мгновенные уведомления.
- Удаленная настройка в приложениях Ajax.
Диапазоны радиочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Зависит от региона продажи.
Максимальная эффективная излучаемая мощность (ERP)
до 20 мВт
Автоматическая регулировка мощности для снижения энергопотребления и радиопомех.
Модуляция радиосигнала
GFSK
Дальность радиосигнала
до 2000 м
Между хабом и подключенными устройствами при отсутствии преград.
Максимальная дальность зависит от характеристик подключенного устройства.
Период опроса
от 12 до 300 с
Настраивается PRO или пользователем с правами администратора в приложениях Ajax.
Зашифрованная связь
Все хранимые и передаваемые данные защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Для защиты от радиопомех и перехвата сигнала.
Технология связи Wings
Проприетарная технология беспроводной связи для передачи сигналов тревог с фотоверификацией.
Ключевые возможности:
- Двусторонняя связь.
- Блочное шифрование с плавающим ключом.
- Продвинутая защита от саботажа.
- Повторная загрузка пакетов данных в случае ошибки при передаче данных.
- Проверка доставки фото.
Диапазоны радиочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Зависит от региона продажи.
Максимальная эффективная излучаемая мощность (ERP)
до 20 мВт
Автоматическая регулировка мощности для снижения энергопотребления и радиопомех.
Дальность радиосигнала
до 1700 метров
Между устройствами и хабом или ретранслятором сигнала при отсутствии преград.
Зашифрованная связь
Все хранимые и передаваемые данные защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Для защиты от радиопомех и перехвата сигнала.
Рекомендации
Устройство работает от сети
110–240 В~.
Хаб предназначен только для установки в помещении.
Каналы связи

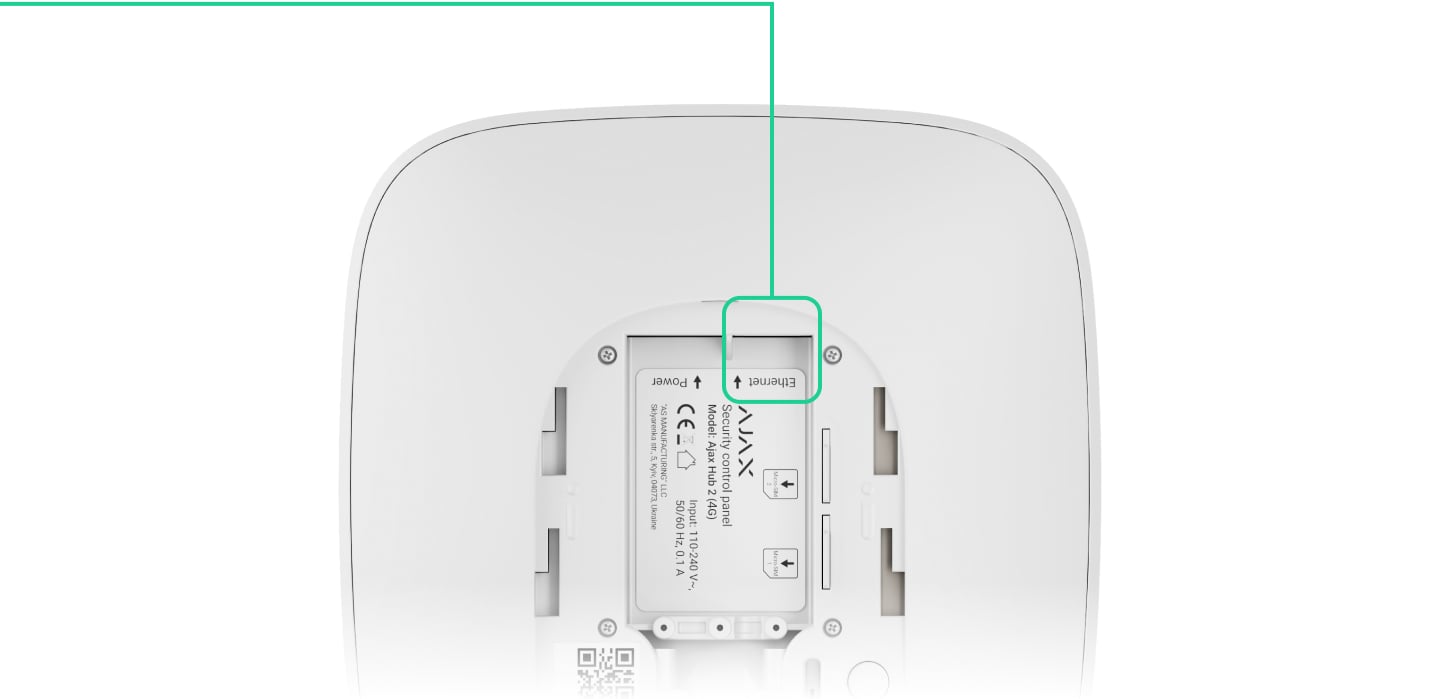

Ethernet
1 разъем 8P8C
до 100 Мб/с.
Мобильная связь
2 слота для micro-SIM
Сотовые сети
2G
GSM900/DCS1800 (B3/B8)
3G
WCDMA 850/900/2100 (B1/B5/B8)
4G (LTE)
FDD B1/B3/B5/B7/B8/B20
Автоматическое переключение между каналами связи
Переключение между Ethernet и SIM-картами — мгновенно.
Переключение между 4G (LTE), 3G и 2G сетями на одной SIM-карте — мгновенно.
Переключение между SIM-картами — до 4 минут.
Приоритет каналов связи
1. Ethernet
2. Мобильная связь
Для большей надежности системы каналы связи работают параллельно.
Данные передаются преимущественно через Ethernet.
Уведомления
Типы поддерживаемых уведомлений
- Пуш-уведомления
- SMS
- Звонки
Типы событий
- Тревоги
- Неисправности
- Смена режима охраны
- Системные
- Неохранные уведомления
- События устройств автоматизации
Типы уведомлений настраиваются для каждого пользователя.
Фотоверификация
Виды фотоверификаций
- Фото по тревоге
- Фото по сценарию
- Фото по запросу
- Фото по расписанию
Функция Фото по расписанию доступна для хабов с версией прошивки OS Malevich 2.19 или выше.
Время доставки фото
до 9 с
По умолчанию.
Разрешение фото
до 640 × 480 пикселей
Зависит от датчика.
Количество фото в серии
от 1 до 5 снимков
Мониторинг
Поддерживаемые протоколы
- SIA (DC-09)
- SurGard (Contact ID)
- ADEMCO 685
- Другие проприетарные протоколы
Типы событий
- Тревоги и события системы
- Координаты тревожной кнопки
- Фотоверификация
Питание
Основное
110–240 В~, 50/60 Гц
До 10 Вт энергопотребления от сети.
Резервное
встроенный аккумулятор Li-ion 3 А·ч
До 15 часов автономной работы (если подключение через Ethernet неактивно). Функция Экономия заряда батареи позволяет увеличить время работы резервной батареи.
В хабе установлен 3-контактный аккумулятор. Чтобы заменить аккумулятор хаба, используйте такой же.
Альтернативное
6 В⎓
С помощью альтернативного блока питания 6V PSU (type A) (продается отдельно).
12-24 В⎓
С помощью альтернативного блока питания 12V PSU (type A) (продается отдельно).
Защита от саботажа
Тампер против вскрытия
Система получает уведомление о попытках оторвать устройство от поверхности или снять его с крепления.
Защита от подлога
аутентификация устройств
Радиочастотный хоппинг
Хаб посылает уведомление о глушении или потере связи
с устройствами всем пользователям и охранной компании.
Корпус

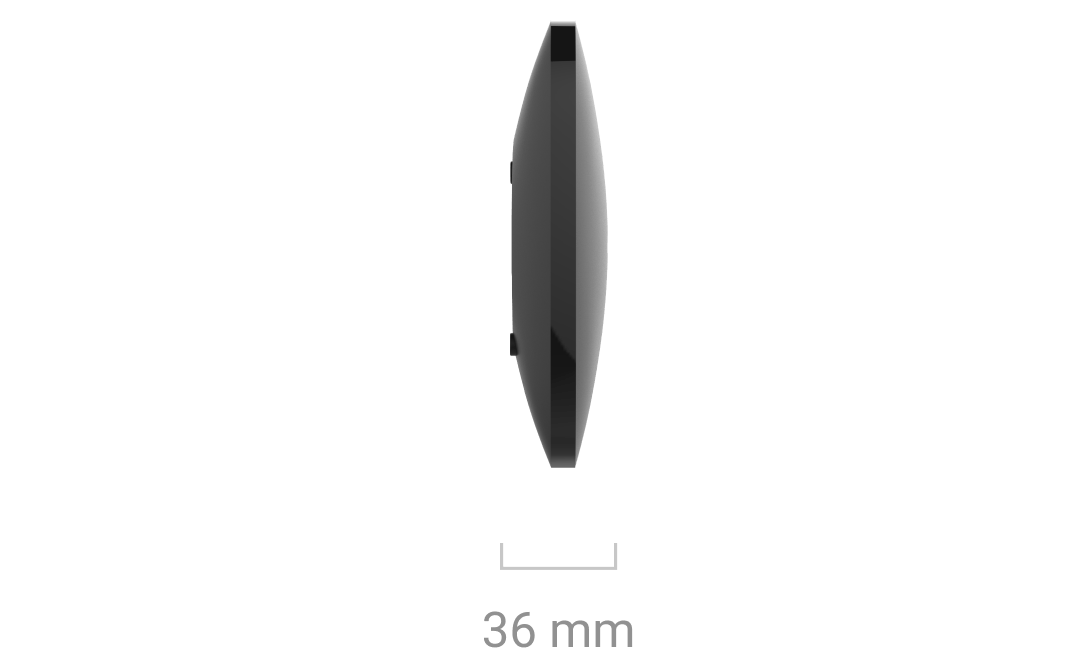

Размеры
163 × 163 × 36 мм
Вес
362 г
Диапазон рабочих температур
от −10°C до +40°C
Допустимая влажность
до 75%
Класс защиты
IP20
Цвета
Черный
Белый
Комплектация
Hub 2 (4G) Jeweller
Монтажная панель SmartBracket
Кабель питания
Кабель Ethernet
Монтажный комплект
SIM-карта (в зависимости от региона продажи)
Руководство пользователя
Сертификация и соответствие стандартам
Hub 2 (4G) Jeweller
Hub 2 (4G) Jeweller
Соответствие стандартам охранной сигнализации
Сертификат выдан TREZOR TEST s.r.o.
EN 50131-3:2009
EN 50136-2:2013
EN 50131-10:2014
EN 50136-1:2012
EN 50131-6:2017
EN 50131-5-3:2017
EN 50131-1:2006 / A1:2009 / A2:2017
PD 6662:2017*
ANSI/SIA CP-01-2019
Уровень безопасности (SG)
Сертификат выдан TREZOR TEST s.r.o.
2
Директива об радиооборудовании (RED)
Сертификат выдан MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
EN 301 511 V12.5.1
EN 301 908-1 V13.1.1
EN 301 908-2 V13.1.1
EN 301 908-13 V13.1.1
Директива об ограничении опасных веществ (RoHS)
Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива по электромагнитной совместимости (EMC)
Сертификат выдан MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 301 489-52 V1.1.2
EN 55032:2015+A11:2020
EN 55035:2017+A11:2020
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
Директива низковольтного оборудования (LVD)
Сертификат выдан MiCOM Labs
EN 62311:2008
EN 62368-1:2014+A11:2017
Класс окружающей среды по EN 50131
Сертификат выдан TREZOR TEST s.r.o.
||
FCC ID
Сертификат выдан MiCOM Labs
2AX5VHUB24G (XMR201606EC21A)
2AX5VHUB24GJAFA
2AX5VHUB24GJAUX
2AX5VHUB24G (XMR201909EC21AUX)
2AX5VHUB24GJ (XMR201909EC21AUX)
2AX5VHUB24G (XMR201609EC21V)
2AX5VHUB24GJ (XMR201609EC21V)
2AX5VHUB24GNA2
IC ID
Сертификат выдан MiCOM Labs
26860-HUB24GAFA (10224A-201611EC21A)
26860-HB24GJAFA
26860-HB24GJAFA
CSA
CSA Group Testing & Certification Inc.
ANSI/UL 62368-1:19
CSA C22.2 No. 62368-1:19
Блоки домашних систем сигнализации от взлома
UL LLC
UL 1023
Устройства и системы охранной сигнализации для коммерческих помещений
UL LLC
UL 2610
Стандарт на блоки управления, аксессуары и приемное оборудование для систем сигнализации о вторжении
UL LLC
ULC S304 (Canada)
Устройства домашних систем предупреждения о пожаре
UL LLC
UL 985
Блоки управления жилыми системами предупреждения о пожаре
UL LLC
ULC 545
NIST
FIPS 197
PSTI UK
Schedule 1
