Curtain Outdoor Jeweller
Беспроводной датчик движения "штора" с двойной технологией обнаружения для использования на улице и в помещении
yA5lgs
9td1WlЗвʼязок
Технология связи Jeweller
Проприетарная беспроводная технология связи для передачи команд, тревог и событий.
Особенности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Мгновенные уведомления.
- Удаленное управление и настройка в приложениях Ajax.
Диапазоны радиочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Зависит от региона продажи.
Максимальная эффективная излучаемая мощность (ERP)
до 20 мВт
Автоматическая регулировка мощности для снижения энергопотребления и радиопомех.
Модуляция радиосигнала
GFSK
Дальность радиосвязи
до 1700 м
Между устройством и хабом (или ретранслятором) при отсутствии помех.
Шифрование радиосвязи
Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Предотвращает радиопомехи и глушение.
Технология связи Wings
Проприетарная беспроводная технология связи для загрузки обновления прошивки.
Особенности:
- Двусторонняя связь.
- Продвинутая защита от саботажа.
- Блочное шифрование с плавающим ключом.
- Повторная загрузка пакетов данных в случае ошибки при передаче данных.
Диапазоны радиочастот
866,0–866,5 МГц
868,0–868,6 МГц
868,7–869,2 МГц
905,0–926,5 МГц
915,85–926,5 МГц
921,0–922,0 МГц
Зависит от региона продажи.
Дальность радиосвязи
до 1700 м
Между устройством и хабом (или ретранслятором) при отсутствии помех.
Шифрование радиосвязи
Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
Радиочастотный хоппинг
Предотвращает радиопомехи и глушение.
Обнаружение
Чувствительный элемент
2 ИК-сенсора
1 микроволновый сенсор К-диапазона
Микроволновый сенсор К-диапазона для предотвращения ложных тревог, вызванных тепловыми помехами.
Рабочая частота: 24 ГГц.

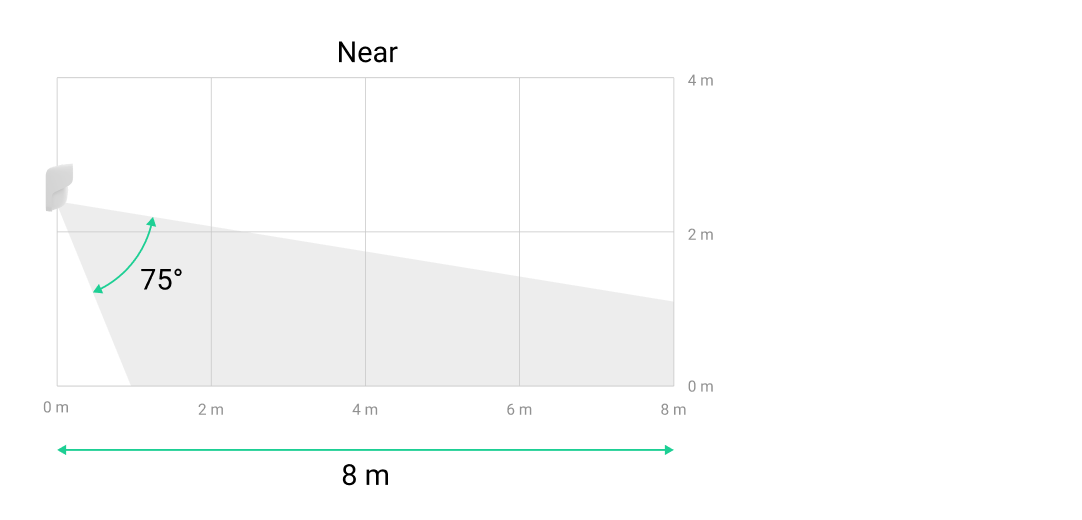

Дальность обнаружения движения
до 8–12 м
При установке на высоте 1–2,4 м. Настраивается ползунком на корпусе датчика.
Углы обнаружения движения
горизонтальный: 8°
вертикальный: 85°/15°
Зависит от высоты установки.
Угол 85° при высоте установки 2,4 м и 15° при 1 м.
Скорость обнаружения движения
от 0,3 до 2,0 м/с
Направление линзы датчика должно быть перпендикулярно предполагаемому пути проникновения в помещение.
Чувствительность
3 уровня
Настраивается PRO или пользователем с правами администратора в приложении Ajax.
Иммунитет к животным
высота: до 100 см
вес: не используется
Если установлен на высоте 1 м и ползунок на корпусе датчика переведен в положение Pet (Животные).
Защита от ложных тревог
Технология двойного обнаружения движения
SmartDetect
Программный алгоритм.
Температурная компенсация
Эффективное обнаружение движения при температуре от -25 до +60 °C.
Рекомендации
Рекомендуется устанавливать датчик на высоте:
- 2,4 м;
- 1 м, когда активирован режим Нечувствительный к животным.
Устройство предназначено для установки на улице и в помещении.
Используйте навес для защиты системы антимаскирования от дождя и снега.
Защита от саботажа
Тревога тампера
Оповещения о попытках оторвать датчик от поверхности или снять с крепёжной панели.
Защита от подлога
аутентификация устройства
Система антимаскирования
обнаруживает попытки заблокировать обзор датчика
Акселерометр
оповещает, если датчик сдвинули
Должен быть активирован, если датчик установлен на сторонний кронштейн.
Удерживающий винт
Чтобы надежно закрепить датчик на SmartBracket или навесе.
Обнаружение потери связи
от 36 с
Время обнаружения зависит от настроек Jeweller или Jeweller/Fibra.
Блок питания
Батарея
2 × CR123A
Предустановлены.
Тип
тип C
Расчетное время работы от батарей
до 3 лет
Диапазон рабочего напряжения датчика
4,1−6,2 В⎓
Номинальное рабочее напряжение датчика
6 В⎓
Потребление тока датчика в состоянии покоя при номинальном напряжении
37 мкА
Максимальный ток потребления датчика при номинальном напряжении
600 мА
Полная емкость батареи
1600 мА·ч
Напряжение низкого заряда батареи
4,48 В⎓
Напряжение восстановления низкого заряда батареи
5,14 В⎓
Напряжение отработанной батареи
4,1 В⎓
Устройство выключается.
Емкость отработанной батареи
170 мА·ч
Производитель
Huiderui или Panasonic
Корпус

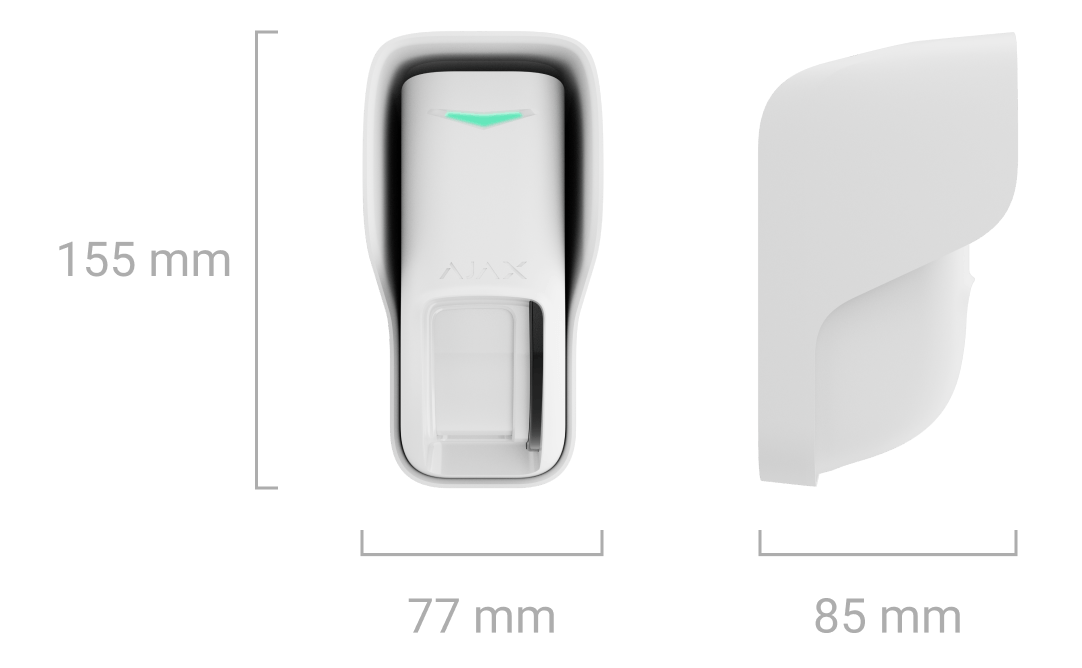

Размеры с навесом
155 × 77 × 85 мм
Размеры с навесом и угловым кронштейном
155 × 84 × 98 мм
Размеры без навеса
141 × 60 × 72 мм
Размеры без навеса и с угловым кронштейном
141 × 76 × 84 мм
Вес с навесом
TBC
Вес без навеса
223 г
Вес углового кронштейна
34 г
Диапазон рабочих температур
от −25 °C до +60 °C
Допустимая влажность
до 95%
Класс защиты
IP55
Цвет
Белый
Комплектация
Curtain Outdoor Jeweller
Крепежная панель SmartBracket
2 батареи CR123A (предустановлены)
Угловой кронштейн
Навес
Монтажный комплект.
Краткая инструкция
hQt5e6
Curtain Outdoor Jeweller
Curtain Outdoor Jeweller
Соответствие стандартам охранной сигнализации
Сертификат выдан TREZOR TEST s.r.o.
EN 50131-1:2006/A1:2009/A2:2017/A3:2020
EN 50131-2-4:2020
EN 50131-5-3:2017
EN 50131-6:2017/A1:2021
PD 6662:2017
Уровень безопасности (SG)
Сертификат выдан TREZOR TEST s.r.o.
2
Директива об радиооборудовании (RED)
Сертификат выдан TIMCO Engineering, Inc.
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива об ограничении опасных веществ (RoHS)
Отчет о тестировании, выданный Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива низковольтного оборудования (LVD)
Сертификат выдан TIMCO Engineering, Inc.
EN IEC 62311:2020
EN IEC 62368-1:2020+A11:2020
Директива по электромагнитной совместимости (EMC)
Сертификат выдан TIMCO Engineering, Inc.
EN 301 489-1 V2.2.3
EN 301 489-3 V2.3.2
Класс окружающей среды
IV
