Характеристики

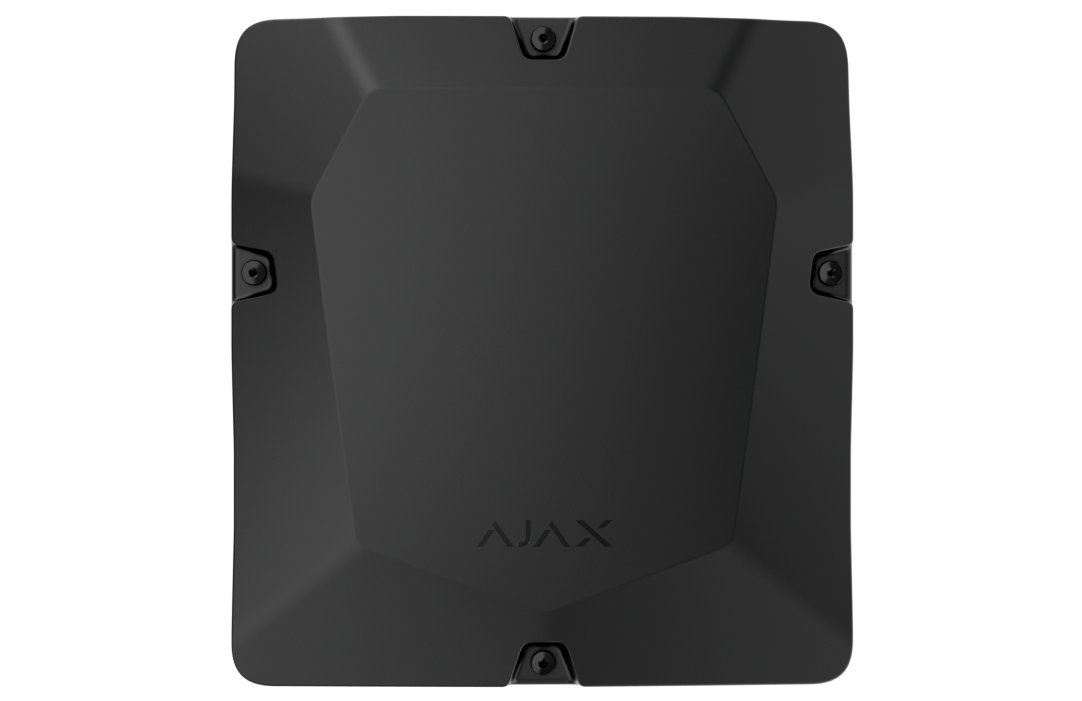

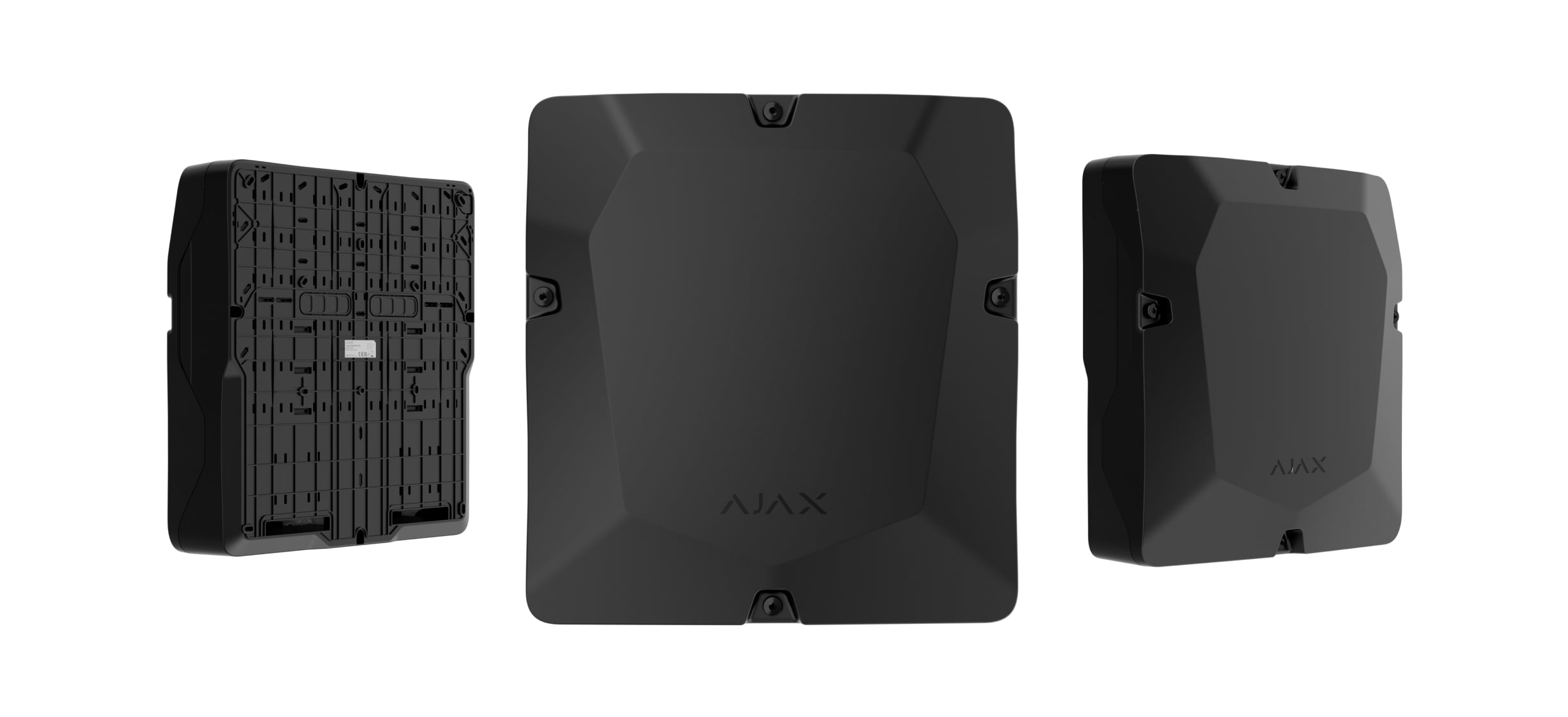

Case D (430)

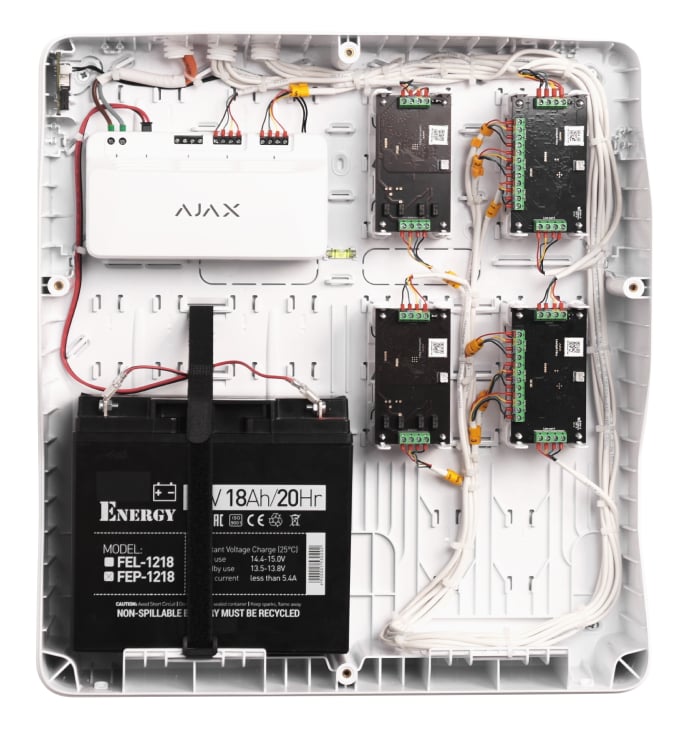

Корпус, вмещающий до восьми модулей Ajax и два аккумулятора на 18 А·ч

Case D (430)

Совместимость устройств

Проверить

Установка устройства

Количество устройств

до 8

Чтобы установить другое количество устройств, выберите соответствующую модель корпуса:

Совместимые устройства

С аккумуляторами емкостью до 18 А∙ч

С аккумуляторами емкостью до 9 А∙ч. Установка хаба в корпус Case D (430) не соответствует требованиям Grade (EN 50131). Версия для соответствия будет доступна позже.

Пластиковые держатели

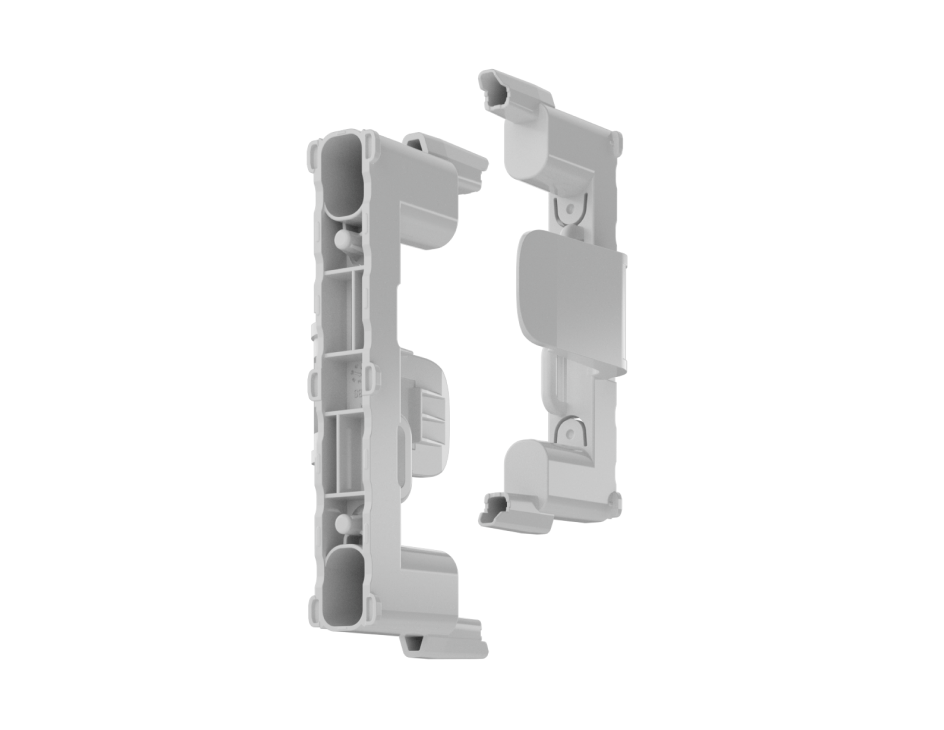

Module Holder (type A)

Вставьте в корпус нужное количество держателей Module Holder (type A), чтобы разместить модули LineSplit Fibra, LineProtect Fibra и MultiRelay Fibra. В комплект Case D (430) входят 4 держателя. Если вам нужно большее их количество, дополнительные держатели можно приобрести отдельно.

Module Holder (type B)

Вставьте в корпус два держателя Module Holder (type B), чтобы разместить плату Hub Hybrid.
Держатели продаются отдельно.

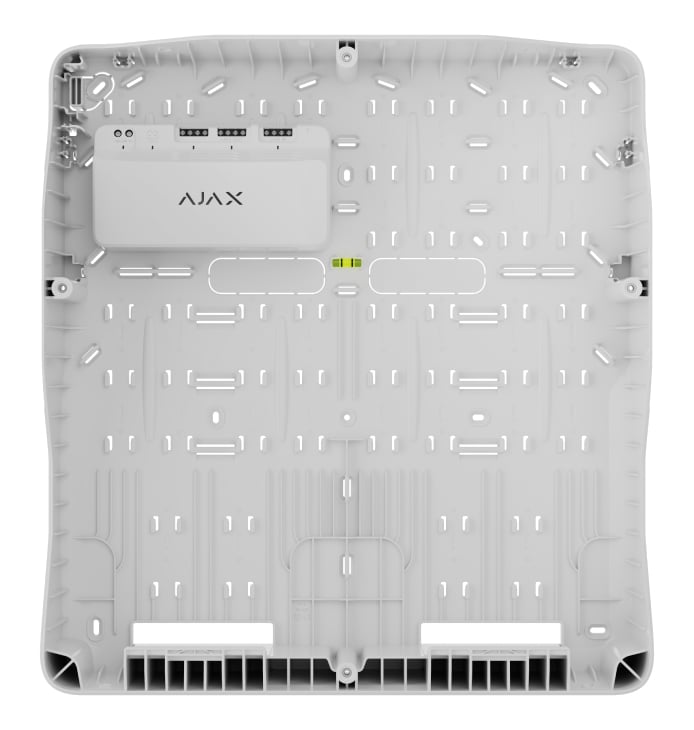

Пластиковые направляющие

для крепления LineSupply Fibra

Сдвиньте LineSupply Fibra вдоль направляющих, чтобы вынуть его из корпуса. Для крепления модуля не требуются держатели.

Крепления для кабелей

чтобы зафиксировать их стяжками

Пузырьковый уровень

Чтобы проверить угол наклона корпуса во время монтажа.

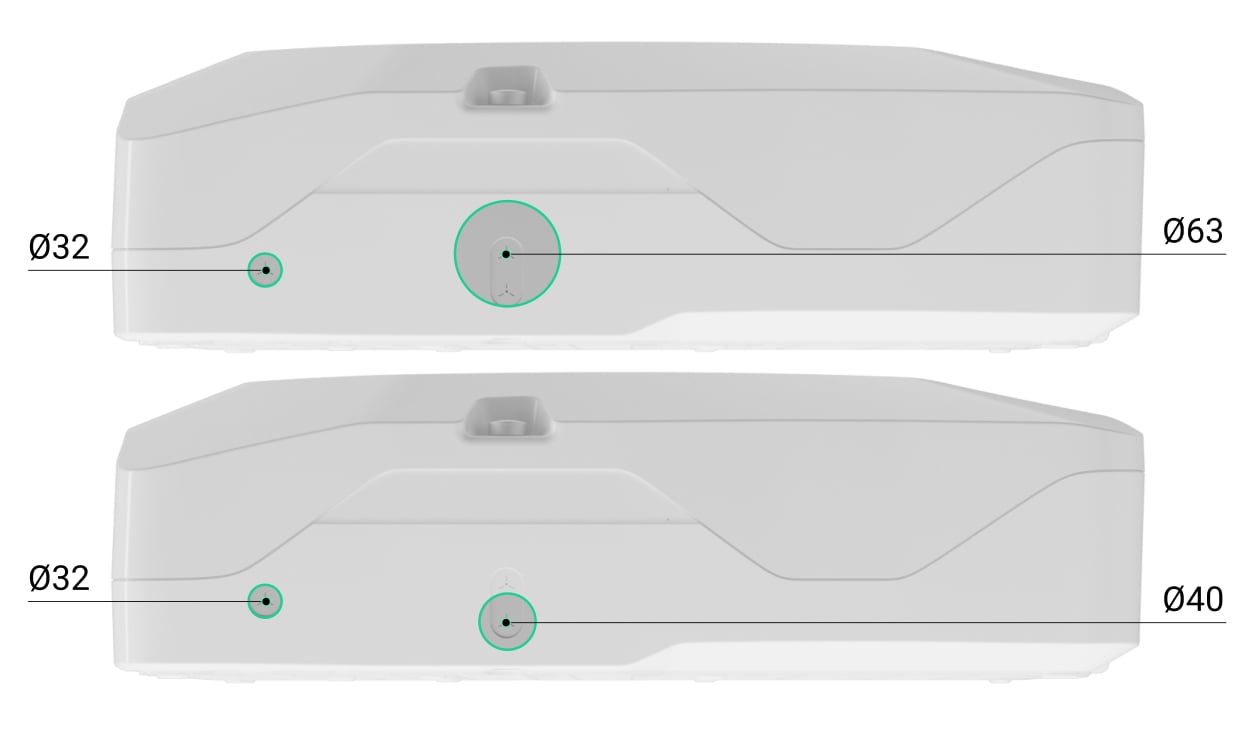

Углубление для сверления

Ø32 мм, Ø40 мм или Ø63 мм

Сверло фиксируется в углублении и не сдвигается во время сверления. Рекомендуется использовать корончатое сверло для пластика.

Расширенные отверстия

Чтобы ровно установить корпус, даже если во время монтажа произошла ошибка.

Держатели для аккумуляторов

емкостью до 18 А∙ч

В нижней части корпуса.

Удерживающая лента

для аккумулятора

Для предотвращения случайного смещения аккумулятора.

Ключевые возможности

Тамперная плата

Входит в комплект Case. Подключается к соответствующему разъему одного из устройств и защищает установленные устройства от саботажа.

Поворот устройств

на 180°

Устройства в корпусе можно поворачивать 180°, что дает два варианта фиксации.

Невыпадающие винты

на крышке корпуса

Фиксаторы

чтобы закрепить крышку во время монтажа

Благодаря фиксаторам крышка не упадет с Case до момента, когда ее закрепят винтами.

Рекомендации

Предназначен только для помещений. Case доступен в нескольких вариациях.

Продукт

Размеры

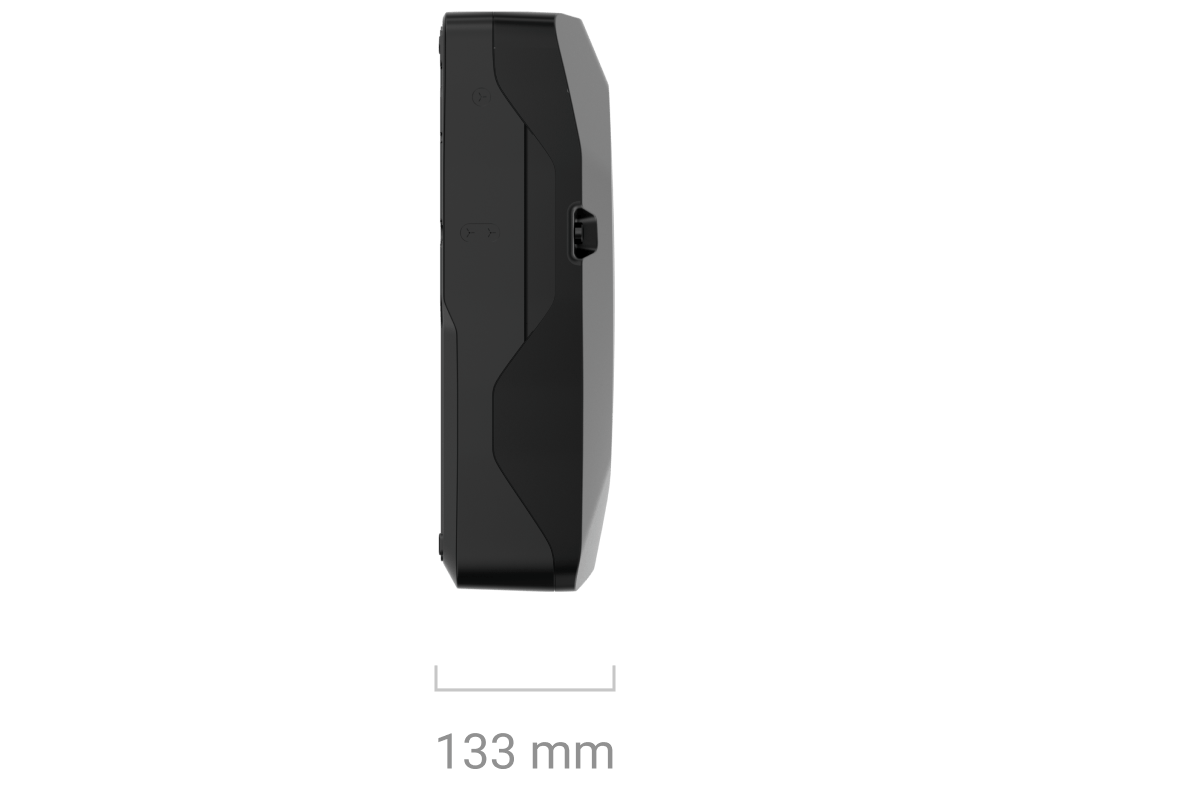

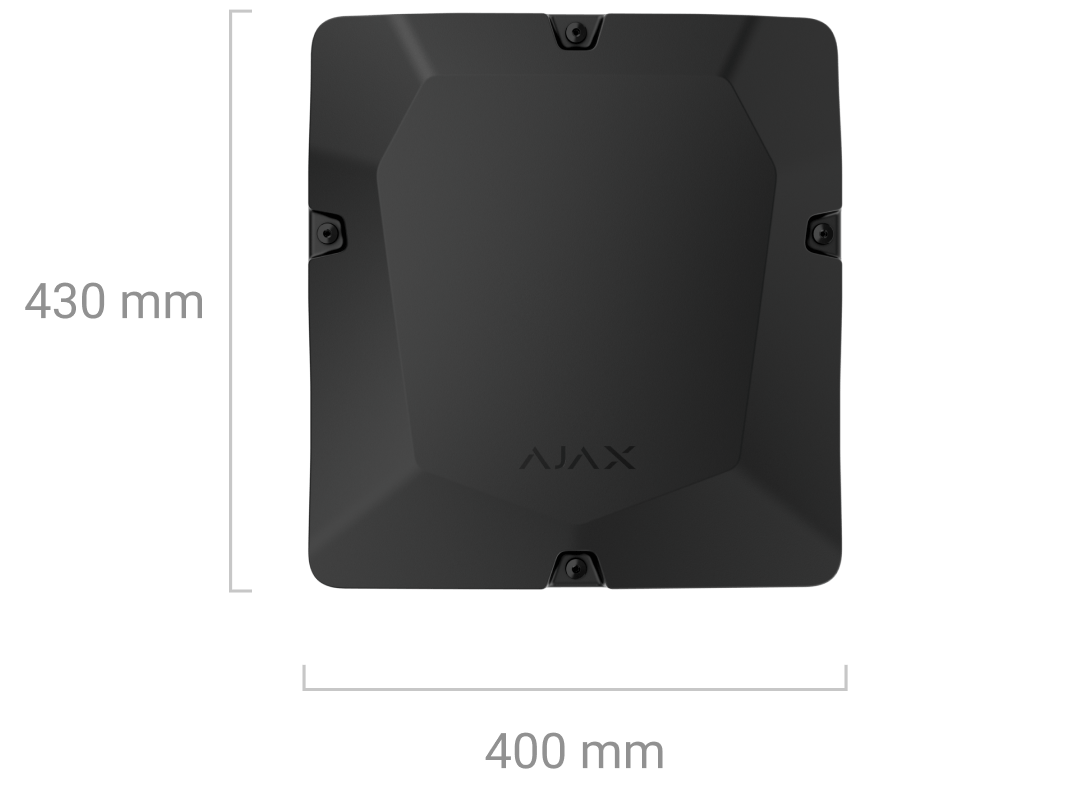

430 х 400 х 133 мм

Вес черного Case

3343 г

Вес белого Case

3381 г

Диапазон рабочих температур

от -10°C до +40°C

Допустимая влажность

до 75%

ttx
ttx

Цвета

Чёрный

Белый

Комплектация

Case D (430)

Тамперная плата

Удерживающая лента для аккумулятора

Module Holder (type A) — 4 шт.

Монтажный комплект

Краткая инструкция

Сертификация и соответствие стандартам

Case D (430)

Case D (430)

Соответствие стандартам охранной сигнализации

Сертификат выдан TREZOR TEST s.r.o.

EN 50131-1:2006 / A1:2009 / А2:2017 / A3:2020

EN 50131-3:2009

Директива низковольтного оборудования (LVD)

Отчет о тестировании, выданный Shenzhen NTEK Testing Technology Co.

EN 60670-1:2005

Директива об ограничении опасных веществ (RoHS)

Отчет о тестировании, выданный Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Уровень безопасности (SG)

Сертификат выдан TREZOR TEST s.r.o.

3

Класс окружающей среды по EN 50131

Сертификат выдан TREZOR TEST s.r.o.

II

Дополнительная информация

Соответствие стандартам

Узнать больше

Гарантия

24 месяца
