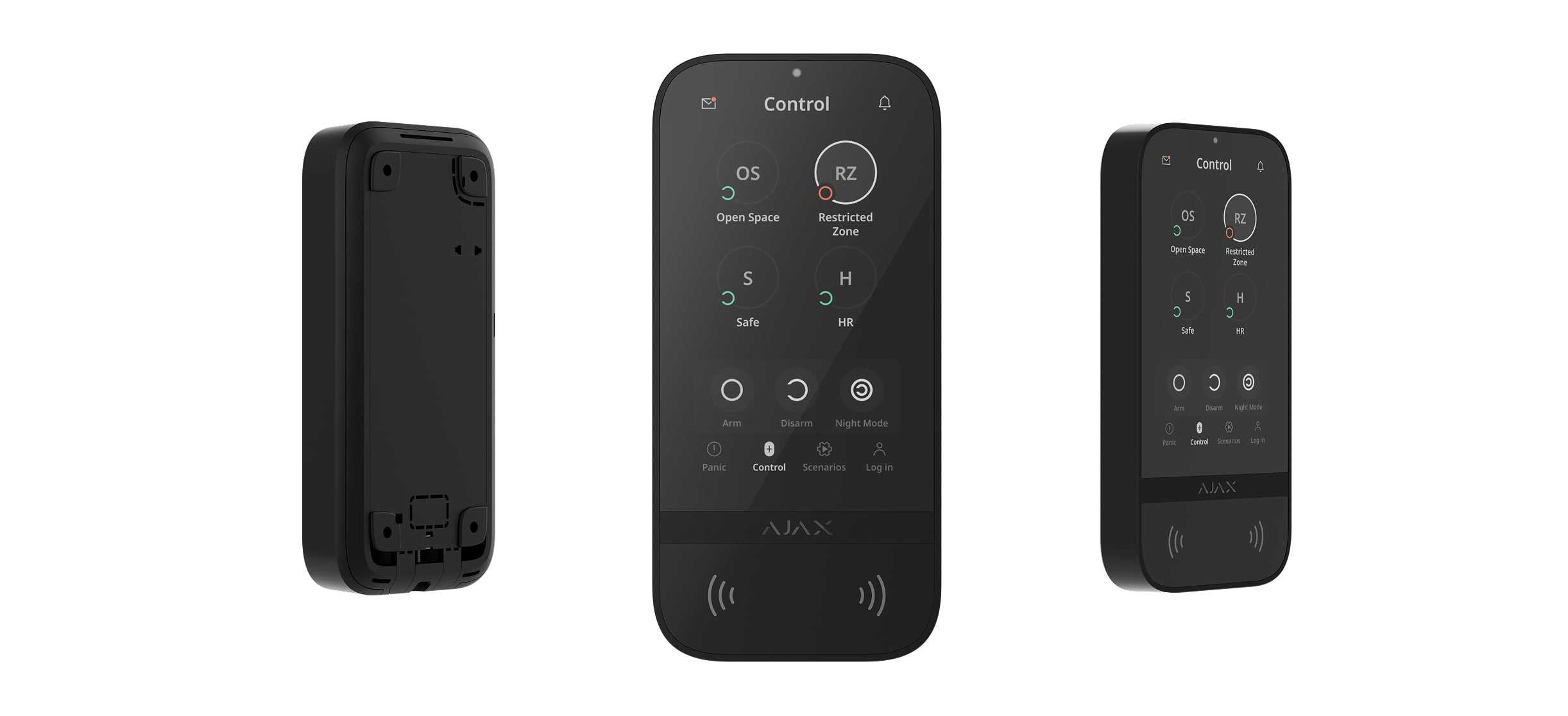

KeyPad TouchScreen Jeweller

Tecnologia de comunicação Jeweller

Tecnologia de comunicação via rádio exclusiva para transmitir comandos, alarmes e eventos.

Principais características:

• Comunicação bidirecional.
• Proteção avançada contra sabotagem.
• Encriptação em bloco com uma chave dinâmica.
• Notificações instantâneas.
• Configuração remota através das apps Ajax.

Bandas de frequência

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Depende da região de vendas.

Máxima potência radiada efetiva (ERP)

até 20 mW

Controlo automático de potência para reduzir o consumo energético e a interferência de ruído.

Modulação do sinal de rádio

GFSK

Alcance do sinal de rádio

até 1700 m

Entre o teclado e o hub (ou repetidor) num espaço aberto.

Comunicação encriptada

Todos os dados armazenados e transmitidos são protegidos por encriptação em bloco com uma chave dinâmica.

Salto de frequência

A comunicação rádio utiliza o salto de frequência para evitar a interceção e inibição.

Tecnologia de comunicação Wings

Tecnologia própria de comunicação via rádio para transmissão da lista dos grupos, salas e detetores, a fim de formar a lista de avarias.

Principais características:

• Comunicação bidirecional.
• Encriptação em bloco com uma chave dinâmica.
• Proteção avançada contra sabotagem.
• Recarregamento dos pacotes de dados em caso de erros de transmissão.

Bandas de frequência

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Depende da região de vendas.

Alcance do sinal de rádio

até 1700 m

Entre o teclado e o hub (ou repetidor), em espaço aberto.

Comunicação encriptada

Todos os dados armazenados e transmitidos estão protegidos por encriptação em bloco com uma chave dinâmica.

Salto de frequência

A comunicação rádio utiliza o salto de frequência para evitar a interceção e inibição.

Diagonal

5"

Tipo matriz

IPS

Resolução

480 × 854 px

Sensor

capacitivo

Definições de luminosidade

• automático
• manual

Se o Ajuste automático estiver ativado, a luminosidade do ecrã depende das condições de iluminação. Isto poupa a carga da bateria.

Duração da retroilumação

30.000 horas

Duração da retroiluminação garantida quando está ativada a permuta Ecrã sempre ativo. Esta pode ser ajustada nas apps Ajax e é apenas ativada quando a alimentação externa é ligada.

Interface do utilizador

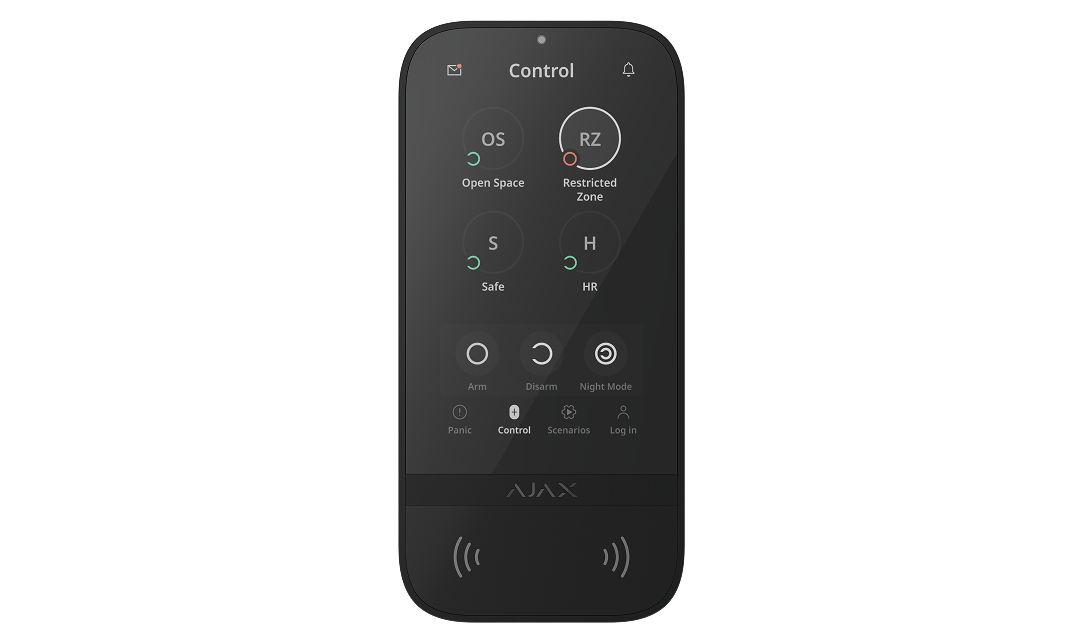

Escuro

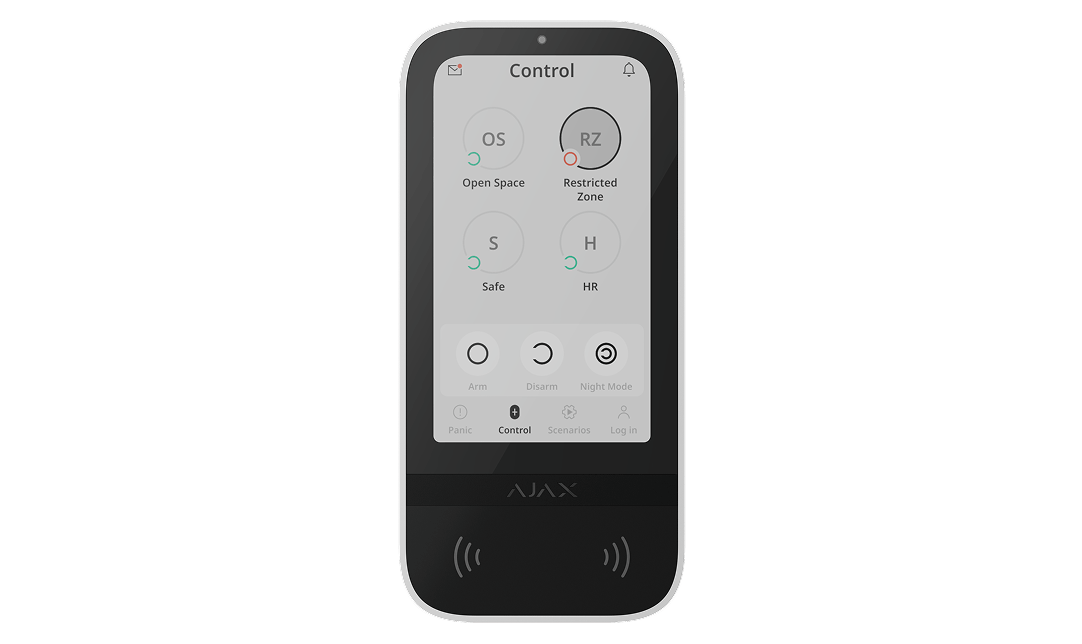

Claro

Botões de pânico

• pânico
• incêndio
• ajuda auxiliar

Enviar um alarme ou um pedido de ajuda a partir do separador individual do teclado.

Controlo

• códigos
• Comandos Tag
• Cartões Pass
• smartphone (Bluetooth)

Acesso sem contacto

DESFire® EV1, EV2
ISO14443-А (13,56 MHz)

Códigos de acesso

até 200 códigos pessoais

Um código por cada utilizador. O número de códigos de acesso pessoais depende do modelo do hub.

1 código do teclado

Por cada KeyPad TouchScreen.

Códigos sob coação

até 200 códigos pessoais

Um código por cada utilizador. O número de códigos sob coação pessoais depende do modelo do hub.

1 código do teclado

Por cada KeyPad TouchScreen.

Códigos para pessoas não registadas

até 99 códigos pessoais

Para utilizadores que não se encontram registados no sistema Ajax. O número destes códigos depende do modelo do hub.

Ativação sem introdução de um código

A funcionalidade ativada permite ao utilizador ativar o sistema sem introduzir um código ou apresentar o dispositivo de acesso.

Gestão de grupos

A alterar o modo de segurança dos grupos a que o utilizador tem acesso a partir do ecrã do teclado.

Gestão de cenários

Um separador com um teclado separado contém até 6 botões e cada um deles pode controlar um dispositivo de automatização ou um grupo de dispositivos.

Indicação de avarias e modo de segurança

• ecrã
• logótipo
• indicação sonora

Se ativado, o logótipo acende-se com a luz vermelha continuamente ou quando o sistema ou o grupo está ativado. A indicação do KeyPad TouchScreen é visualizada no ecrã apenas quando está ativo. A campainha incorporada avisa sobre alarmes, aberturas de portas e atrasos de entrada/saída.

Silenciamento do alarme de incêndio

Desliga o alarme dos detetores de incêndio, incluindo o alarme interligado.

Pré-autorização do utilizador

Quando a funcionalidade se encontra ativa, deixa de ser possível visualizar tanto o estado atual do sistema como o ecrã de controlo. Para aceder, o utilizador deve pré-autorizar: introduzir um código ou apresentar um dispositivo de acesso pessoal ao teclado.

Autorização sem contacto com um smartphone

Pode ser usado um smartphone com a app Ajax instalada e o suporte Bluetooth Low Energy (BLE) em vez de Tag or Pass para autorizar um utilizador. BLE é uma protocolo via rádio com baixo consumo de energia. O teclado suporta smartphones Android e iOS com BLE 4.2 ou superior.

Despertar automático do ecrã

O teclado desperta automaticamente quando o utilizador se aproxima. A distância de aproximação pode ser ajustada na app.

Atualização remota do firmware

Quando um novo firmware está disponível, um administrador ou PRO com direitos para configurar o sistema pode executar a atualização na app Ajax.
O teclado tem de estar ligado a uma fonte de alimentação externa para atualizar o firmware.

Tipo ACE

tipo B

Bloqueio automático de acessos não autorizados

O teclado fica bloqueado se o código introduzido estiver incorreto ou se dispositivos com acesso não verificado forem utilizados mais do que 3 vezes seguida no espaço de um minuto. O período de bloqueio é ajustado por um utilizador PRO ou por um utilizador com direitos de administrador na app Ajax.

Alarme de tamper

Alertas de tentativas de retirar o teclado da superfície ou de o retirar do painel de fixação.

Parafuso de fixação

Para proteger o teclado no SmartBracket.

Proteção contra spoofing

autenticação do dispositivo

Deteção da perda de comunicação

após 36 s

O tempo de deteção depende das configurações Jeweller ou Jeweller/Fibra.

Bateria

6 × AA

Pré-instaladas.

Tipo

tipo C

Calcular a vida útil da pilha

até 1,5 anos

Com predefinições e até 4 interações com um teclado por dia.

Intervalo de tensão de funcionamento do teclado

10,5–14 V⎓, até 0,4 A

As pilhas servem de reserva quando a alimentação externa é ligada.

Tensão de funcionamento nominal do Keypad

12 V⎓

Consumo de corrente quiescente do teclado em tensão nominal

46 μA

Consumo de corrente máximo do teclado em tensão nominal

1.5 mA

Capacidade total da pilha

2,650 mAh

Tensão baixa da bateria

6.6 V⎓

Tensão de recuperação da bateria fraca

8.1 V⎓

Tensão da pilha no final da vida útil

4.92 V⎓

O dispositivo está desligado.

Capacidade da bateria no final da vida útil

350 mAh

KeyPad TouchScreen Jeweller

Painel de fixação SmartBracket

6 pilhas АА (pré-instaladas)

Kit de instalação

Guia rápido
