Moduł do podłączenia systemów alarmowych Ajax do nadajników VHF innych producentów

Natychmiastowa transmisja alarmów bez Internetu

vhfBridge jest transponderem zapewniającym hubowi dodatkowy kanał do komunikacji ze stacją monitorowana. Dzięki vhfBridge możesz korzystać z systemów Ajax w miastach, w których połączenie z Internetem jest niestabilne, w rezerwatach przyrody, na terenach górskich i pustynnych.

Alarmy i zdarzenia systemu są transmitowane za pomocą fal radiowych VHF na odległość kilkudziesięciu kilometrów1. vhfBridge może być używany jako podstawowy lub zapasowy kanał komunikacyjny.
Instant alarm transmission without Internet

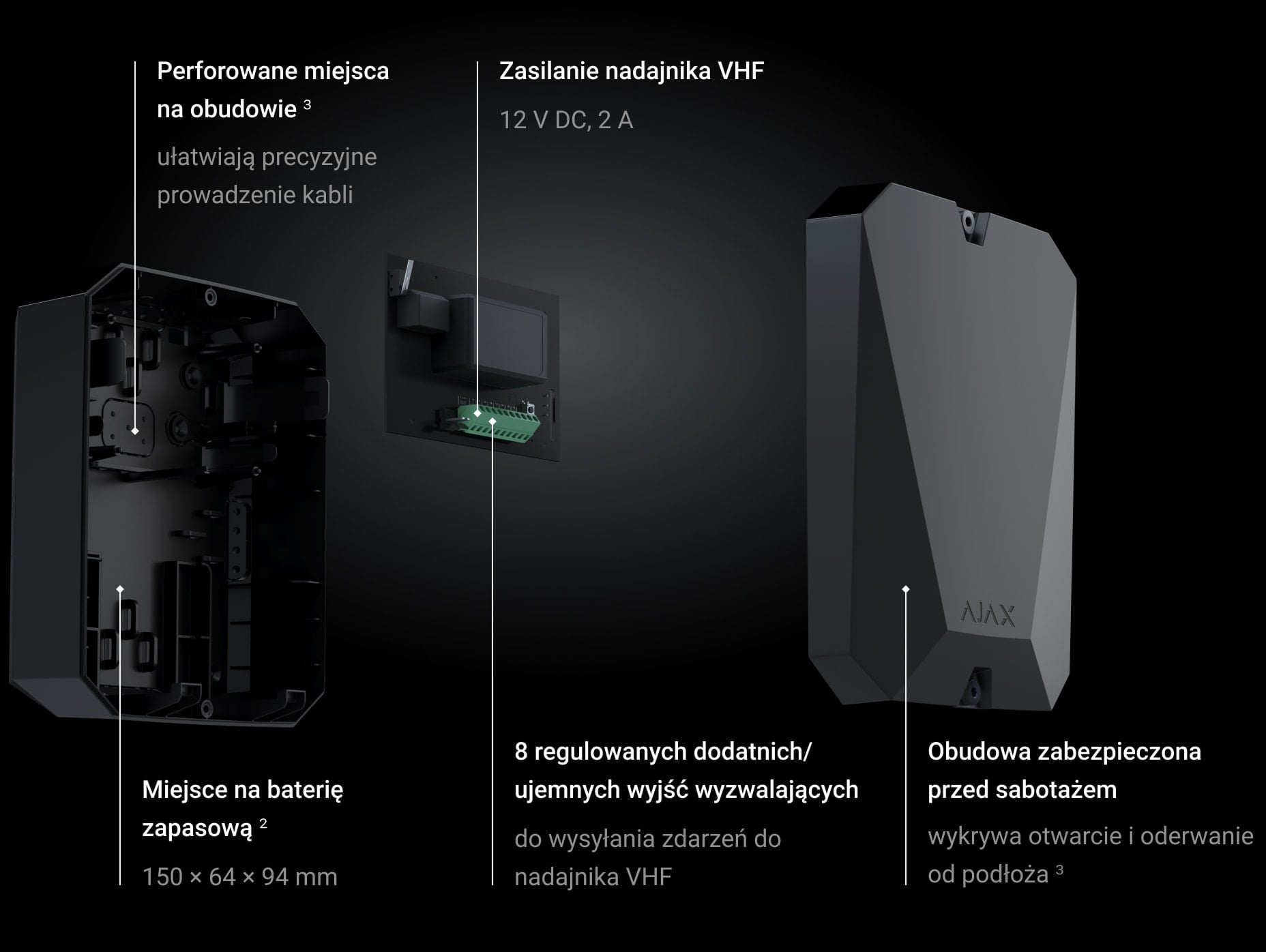

Niezawodność i wszechstronność z założenia

Reliability and versatility by design
vhfBridge można kupić bez obudowy
Do vhfBridge można podłączyć dowolny nadajnik VHF z wejściami przekaźnikowymi

Rozbudowana autonomia

W obudowie vhfBridge można zamontować zapasową baterię o pojemności 7 Ah. Będzie ona zasilać nadajnik VHF o poborze prądu do 2A. Dzięki temu nadajnik nie musi mieć swojej baterii, co zmniejsza częstotliwość konserwacji.

W przypadku przerwy w dostawie prądu do obiektu transponder i nadajnik działają na baterii zapasowej do 75 godzin4, nadal przekazując informacje o zdarzeniach do centralnej stacji monitorowania.
  • Do 75 godzin4 autonomicznej pracy
  • Miejsce na na baterię zapasową 7 Ah
Elaborate autonomy

Regulowana sygnalizacja

Otrzymuj tylko powiadomienia, których potrzebujesz. Każde wyjście vhfBridge można skonfigurować w aplikacji Ajax: ustawić zdarzenie lub je wyłączyć.
Adjustable signalling

Bezkompromisowe bezpieczeństwo komunikacji

vhfBridge komunikuje się z hubem za pomocą szyfrowanego protokołu radiowego Jeweller. Gwarantuje to ciągłe współdziałanie wszystkich urządzeń systemu alarmowego. Protokół radiowy wykorzystuje synchronizację ramkową w sesji komunikacyjnej pomiędzy urządzeniami, uwierzytelnianie zapobiegające oszustwom oraz szyfrowanie, które zapewnia ochronę przed kradzieżą danych.
Połączenie z hubem na odległość
do 1800 metrów
Przesyłanie alarmu w
0,15 sekundy
Interwał pingu huba
od 12 sekund

Bezproblemowa instalacja

Tak jak inne urządzenia, Ajax vhfBridge łączy się z hubem w aplikacji mobilnej po zeskanowaniu kodu QR. Obudowa transpondera ma perforowane miejsca ułatwiające lepszą organizację okablowania. Wyjścia konfiguruje się za pomocą aplikacji Ajax na smartfony i komputery.
  • Dodawanie do system przez skanowanie kodu QR
  • Montaż na ścianie
  • Połączenie z nadajnikiem VHF
  • Konfigurowanie w aplikacji
Hassle-free installation

Dane techniczne

Kolor
Biały i czarny
Klasyfikacja
Transponder do komunikacji ze stacją monitorowania za pomocą nadajnika VHF
Instalacja
Wewnątrz
Liczba możliwych wyjść
8
Typy wyjść
Wyzwolenie dodatnie i ujemne (w zależności od ustawień)
Typy transmisji
Impulsowa i bistabilna (w zależności od ustawień)
Zalecanych nadajników VHF
Nadajnik alarmowy Hawk VHF firmy FSK Electronics
TX750C firmy RDC
TR-41 firmy Puper
Kompatybilność z jednostkami centralnymi Ajax
Współpracuje z Hub 2, Hub Plus, Hub 2 Plus, Hub Hybrid
Kompatybilność z podwajaczami zasięgu Ajax
Kompatybilność z nadajnikami radiowymi VHF innych firm
vhfBridge łączy się z dowolnym nadajnikiem VHF z wejściami przekaźnikowymi

Zalecane modele
Obsługa fotoweryfikacji alarmów
Nie
Zasilanie główne
100–240 V, 50/60 Hz
Zasilanie zapasowe
12 V DC, do 75 godzin zasilania transpondera i nadajnika
Obsługiwany typ baterii
Bateria 12 V z pełnym cyklem ładowania do 30 godzin.

Maksymalny rozmiar baterii zainstalowanej w obudowie może wynosić 150 × 64 × 94 mm
Zalecany typ baterii
Bateria 12 V o pojemności 4 lub 7 Ah

Bateria zapasowa nie jest dołączona do zestawu
Zasilanie nadajnika VHF
12 V DC, 2 A
Zabezpieczenie przed sabotażem
Ochrona przed fałszowaniem
Powiadomienia o zagłuszaniu
Ochrona przed otwarciem lub oderwaniem
Bateria zapasowa
Protokół radiowy Jeweller
Zasięg komunikacji — do 1800 metrów w linii wzroku
Dwukierunkowa komunikacja między urządzeniami

Pasma częstotliwości radiowych:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(zależnie od regionu sprzedaży)

Automatycznie regulowana moc sygnału radiowego — do 20 mW
Szyfrowanie blokowe oparte na algorytmie AES
Interwał pingu czujnika — 12–300 sekund
Przeskakiwanie częstotliwości

Dowiedz się więcej o Jeweller
Stopień ochrony
IP50
Dopuszczalna temperatura pracy
Od –10°С do +40°С
Dopuszczalna wilgotność
Do 75%
Wymiary
196 × 238 × 100 mm (z obudową)
145 × 89 × 51 mm (bez obudowy)
Waga
840 g (z obudową)
165 g (bez obudowy)
Gwarancja
Obsługa gwarancyjna obowiązuje przez 24 miesiące od daty sprzedaży.

Dowiedz się więcej
Pełny zestaw
vhfBridge
Przewód zasilania
Przewód przyłączeniowy baterii 12 V
Zestaw instalacyjny
Obudowa (zależnie od zestawu)
Krótka instrukcja
Żywotność
10 lat
1 Odległość zależy od nadajnika, ukształtowania terenu i pogody. Maksymalny zasięg różni się w poszczególnych przypadkach.
2 Bateria zapasowa nie należy do zestawu.
3 vhfBridge może być sprzedawany bez obudowy.
4 Gdy używana jest bateria 7 Ah.
