Outlet [type E] Jeweller

Przekaźnik

OutletCore (smart) [ type E ] Jeweller

Do sterowania zasilaniem gniazdka.

Osłonka

Wszystkie osłonki składają się z dwóch elementów w tym samym kolorze: panelu przedniego i nakładki na gniazdko.

SoloCover (smart) [ type E ]

Jest wykorzystywana, gdy gniazdko jest zainstalowane jako oddzielne urządzenie.

SideCover (smart) [ type E ]

Jest wykorzystywana, gdy gniazdko po prawej lub lewej stronie zestawu urządzeń.

СenterCover (smart) [ type E ]

Jest wykorzystywana, gdy gniazdko jest zainstalowane między zestawem urządzeń.

Ramki

Ramki dla dwóch, trzech, czterech i pięciu gniazdek i przełączników Ajax w dowolnej kombinacji.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

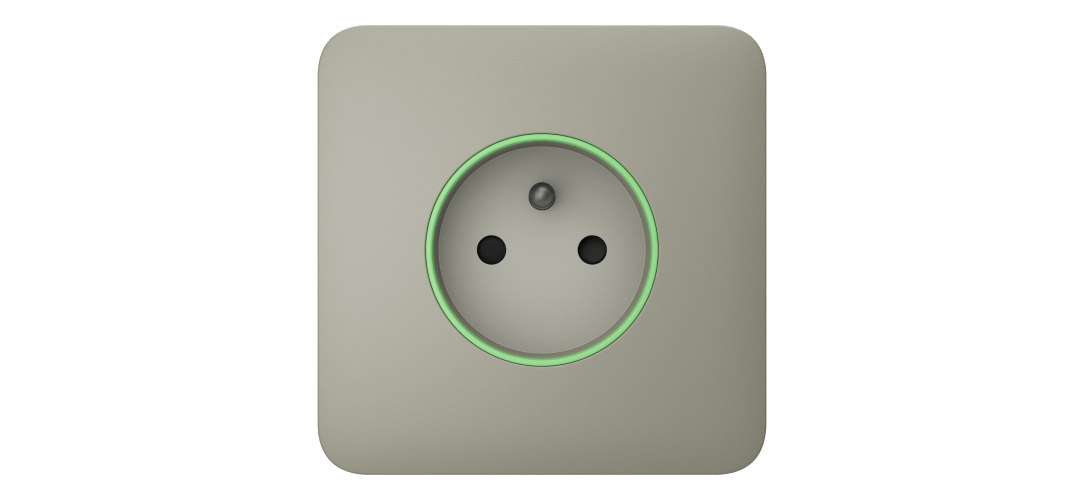

Pojedyncze gniazdko

Outlet [ type E ] Jeweller jest instalowany jako oddzielne urządzenie.

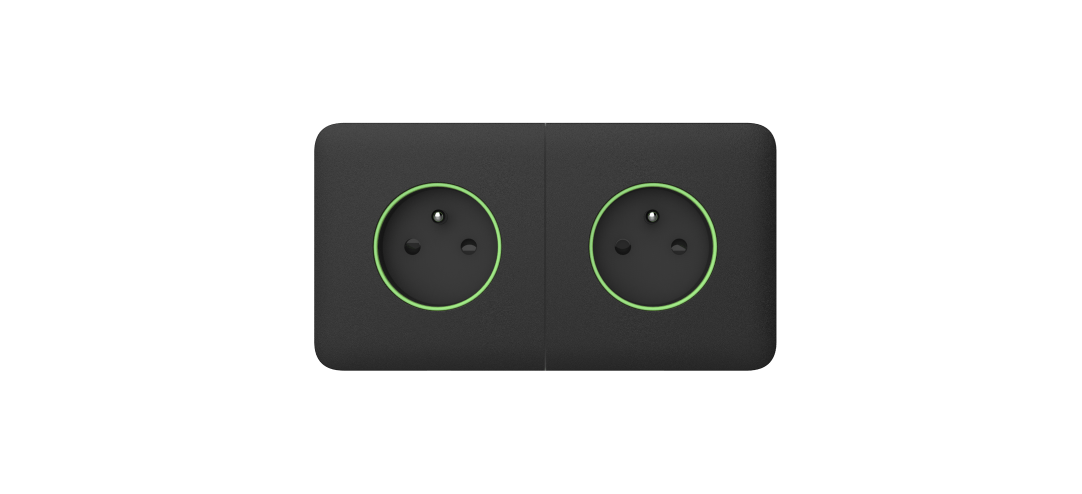

Zespolone gniazdko

Outlet [ type E ] Jeweller jest łączony w zestaw z inteligentnymi gniazdkami Ajax i/lub przełącznikami LightSwitch i instalowane w ramce Frame obok siebie.

Czarny (Black)

RAL 9005

Grafitowy (Graphite)

RAL 7024

Biały (White)

RAL 9003

Kość słoniowa (Ivory)

RAL 1013

Mglisty (Fog)

RAL 7047

Jasnoszary (Oyster)

RAL 9002

Szary (Grey)

RAL 7004

Oliwkowy (Olive)

RAL 7044

Poniższe kolory RAL są jak najbardziej zbliżone do rzeczywistego koloru. Mogą się one jednak nieznacznie różnić, dlatego należy traktować je jedynie jako wskazówkę przy wyborze koloru.

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

• Dwukierunkowa komunikacja.
• Zaawansowany antysabotaż.
• Szyfrowanie blokowe z kluczem dynamicznym.
• Natychmiastowe powiadomienia.
• Zdalna konfiguracja za pomocą aplikacji Ajax.

Pasma częstotliwości radiowych

866,0–866,5 MHz
868,0−868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Zależnie od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 1100 m

Pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Komunikacja radiowa wykorzystuje skokową zmianę częstotliwości, aby zapobiec przechwytywaniu i zagłuszaniu.

Sterowanie smartfonem

Użytkownik może skonfigurować gniazdko i otrzymać szczegółowy dziennik zdarzeń w aplikacji Ajax.

Scenariusze automatyczne

• reakcje na zmianę trybu bezpieczeństwa
• zaplanowane działania
• reakcje alarmu
• scenariusze według temperatury
• scenariusze związane z wilgotnością
• scenariusze związane z poziomem CO₂
• przy użyciu LightSwitch

Monitor zużycia energii

Kontrola przepływu prądu, napięcia, poboru mocy i energii elektrycznej zużywanej przez podłączone urządzenia. Wszystkie dane są zapisywane w pamięci nieulotnej i można je zresetować w aplikacji Ajax.

Wyłącznik czasowy

Regulowany timer do wyłączania podłączonych urządzeń po upływie określonego czasu: od 10 sekund do 2 godzin.

Przycisk dotykowy

Do ręcznego sterowania zasilaniem podłączonych urządzeń. Może być włączony w aplikacji Ajax.

Wskazanie LED

Informuje o stanie gniazdka i zużyciu energii przez podłączone urządzenia przy pomocy różnych kolorów. Jasność ramki LED można regulować lub wyłączać w aplikacji Ajax.

Podświetlenie nocne

Opcjonalnie można je wyłączyć w ustawieniach aplikacji Ajax.

Tryby działania

• impulsowy
• bistabilny

Stan styku

normalnie otwarty

Ochrona dzieci

Gniazdko wyposażone jest w specjalne przesłony wewnętrzne. Chronią one dzieci, uniemożliwiając im włożenie do gniazdka śrubokręta, nożyczek czy szpilki, a także zabezpieczają gniazdko przed kurzem i zachlapaniem.

Okres eksploatacji

Co najmniej 150 000 przełączeń.

Ochrona przed sabotażem (spoofingiem)

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

po 36 s

Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Napięcie zasilania

230 V~, 50 Hz

Średnie zużycie energii

do 1,5 W

Moc wyjściowa

do 3 kW (obciążenie rezystancyjne przy 230 V)

Zabezpieczenie prądowe

1 A–16 A

Gdy natężenie prądu przekroczy wybraną wartość, gniazdko wyłączy się automatycznie. Zalecana wartość to 13 A dla obciążenia stałego i 13-16 A dla obciążenia krótkotrwałego.

Ochrona przed wysokim napięciem

min — 184 V~
max — 253 V~

Gdy napięcie przekroczy określony poziom, gniazdko wyłączy się automatycznie.

Zabezpieczenie temperaturowe

powyżej +95 °C

Jeśli zadziała zabezpieczenie, gniazdko zostanie wyłączone.

Stopień ochrony przed porażeniem prądem elektrycznym

Klasa I (z zaciskami uziemiającymi)

Dopuszczalna temperatura pracy

od 0°С do +40°С

Wilgotność robocza

Do 75% przy braku kondensacji

Klasa ochrony

IP20

OutletCore (smart) [type E] Jeweller

72.5 × 76 × 44.4 mm

SoloCover (smart) [type E] Jeweller

panel przedni: 82.3 × 82.3 × 10.1 mm

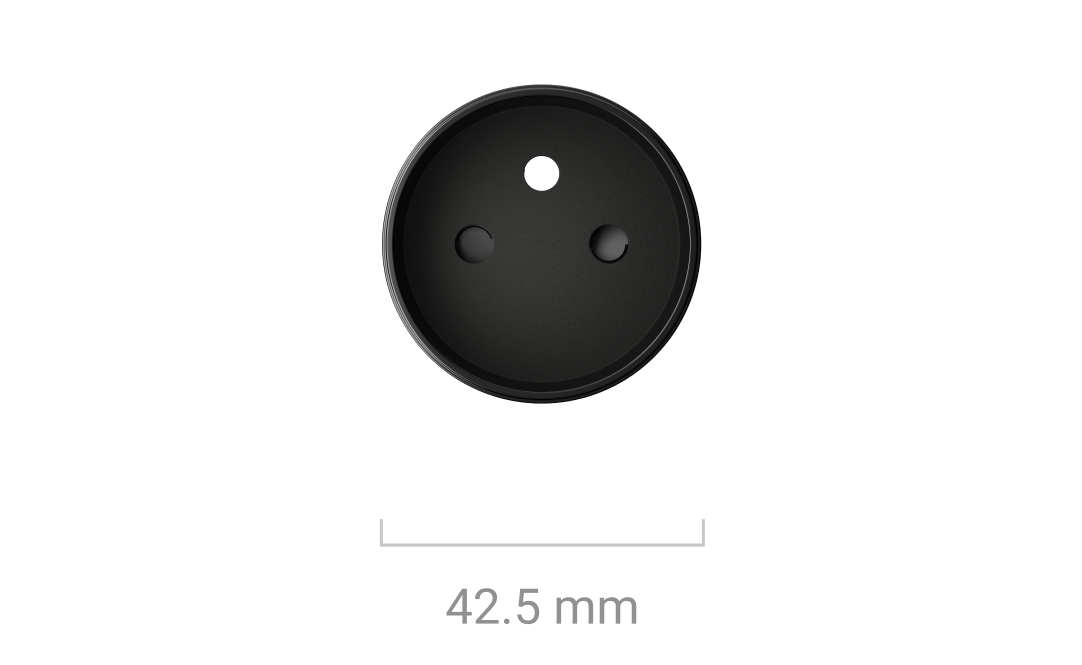

nakładka na gniazdko: 42.5 × 21.5 mm

SideCover (smart) [type E] Jeweller

panel przedni: 82.3 × 76.2 × 10.1 mm
nakładka na gniazdko: 42.5 × 21.5 mm

СenterCover (smart) [type E] Jeweller

panel przedni: 82.3 × 70.4 × 10.1 mm
nakładka na gniazdko: 42.5 × 21.5 mm

Ramki

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

OutletCore (smart) [type E] Jeweller

75 g

SoloCover (smart) [type E]

panel przedni: 37 g
nakładka na gniazdko: 8 g

SideCover (smart) [type E]

panel przedni: 26 g
nakładka na gniazdko: 8 g

СenterCover (smart) [type E]

panel przedni: 25 g
nakładka na gniazdko: 8 g

Ramki

Frame (2 seats) — 16 g
Frame (3 seats) — 22 g
Frame (4 seats) — 28 g
Frame (5 seats) — 34 g

Outlet [ type E ] to prefabrykowane inteligentne gniazdko. Wszystkie elementy sprzedawane są osobno
