Dane techniczne

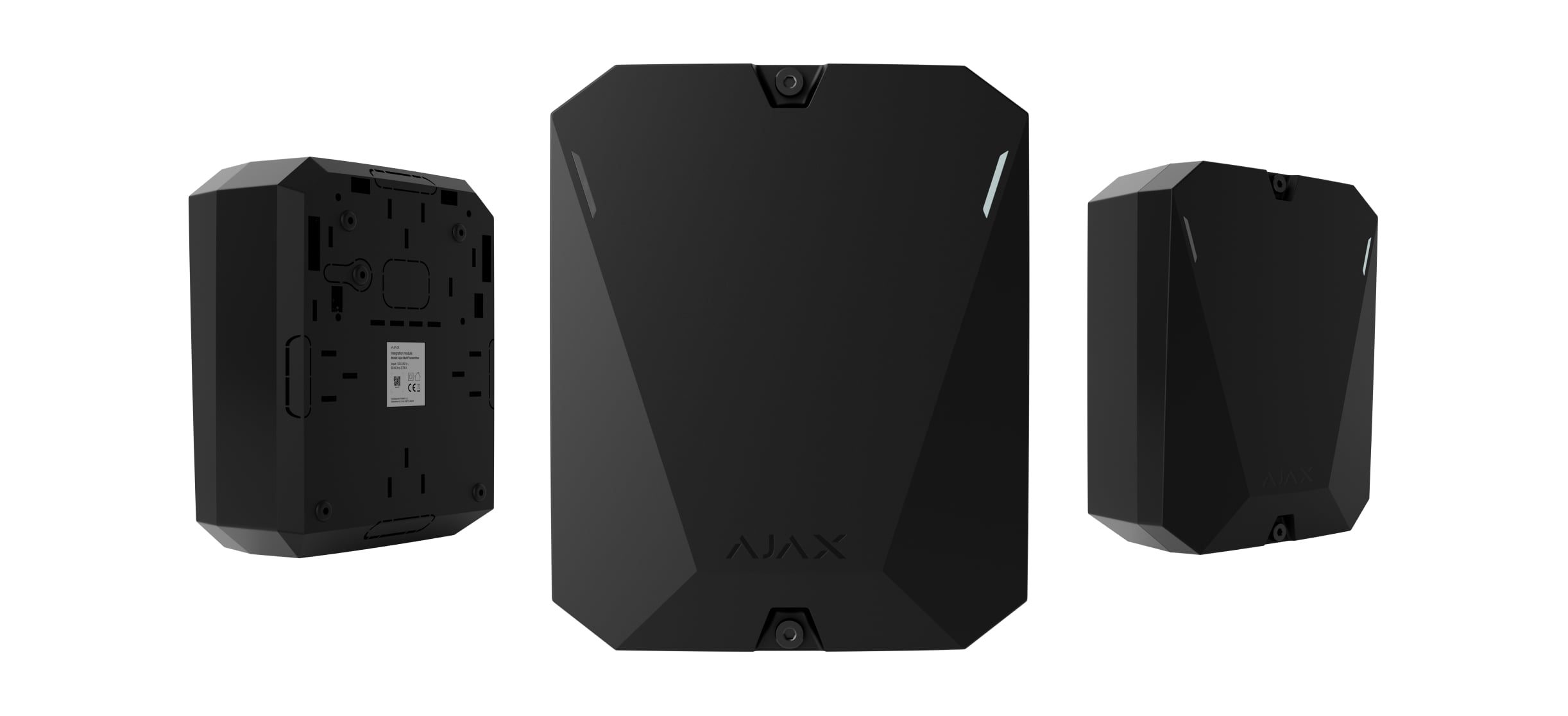

MultiTransmitter Jeweller

Moduł bezprzewodowy umożliwiający integrację do 18 urządzeń innych firm z systemem Ajax

MultiTransmitter Jeweller

Kompatybilność urządzeń

Sprwadź

Komunikacja

Technologia komunikacji Jeweller

Autorska technologia komunikacji bezprzewodowej do przesyłania poleceń, alarmów i zdarzeń.

Najważniejsze cechy:

  • Kompletny zestaw zawiera płytkę styku antysabotażowego do ochrony urządzeń przed sabotażem.
  • Zaawansowany antysabotaż.
  • Szyfrowanie blokowe z kluczem dynamicznym.
  • Natychmiastowe powiadomienia.
  • Zdalne sterowanie i konfiguracja w aplikacjach Ajax.

Pasma częstotliwości

866,0 – 866,5 MHz
868,0 − 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz

Zależnie od regionu sprzedaży.

Maksymalna efektywna moc wypromieniowana (ERP)

do 20 mW

Modulacja sygnału radiowego

GFSK

Zasięg sygnału radiowego

do 2000 m

Pomiędzy modułem integracji a panelem sterowania (lub podwajaczem zasięgu) w otwartej przestrzeni.

Szyfrowana komunikacja

Wszystkie przechowywane i przesyłane dane są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym.

Przeskakiwanie częstotliwości

Do zapobiegania zakłóceniom radiowym i zakłócaniu.

Podłączanie urządzeń przewodowych

Liczba stref

18 stref przewodowych.

Do jednej strefy można podłączyć wiele urządzeń. Liczba podłączonych urządzeń zależy od ich poboru mocy.

Typ podłączenia

NC, NO, EOL

MultiTransmitter z oprogramowaniem sprzętowym w wersji starszej niż 2.13.

NC, NO, EOL, 2EOL, 3EOL

MultiTransmitter z oprogramowaniem sprzętowym w wersji 2.13 lub nowszej. Centrala alarmowa Hub nie obsługuje typów połączeń 2EOL i 3EOL. Inne modele hubów wymagają oprogramowania sprzętowego OS Malevich w wersji 2.13 lub nowszej do obsługi połączeń tego typu.

Rezystancja EOL

od 1 kΩ do 7,5 kΩ z przyrostem 100 Ω

MultiTransmitter z oprogramowaniem sprzętowym w wersji starszej niż 2.13. Rezystancja zakończenia linii (EOL) wykrywana jest automatycznie w aplikacji Ajax PRO.

od 1 kΩ do 15 kΩ dla każdego rezystora, do całkowitej rezystancji 30 kΩ

MultiTransmitter z oprogramowaniem sprzętowym w wersji 2.13 lub nowszej. Rezystancja jest mierzona automatycznie dla każdego rezystora EOL w aplikacjach Ajax PRO.

Długość przewodu

do 400 m

Przy zastosowaniu pokrytego miedzią przewodu sygnałowego z aluminium o przekroju 0,22 mm².

Tryb działania

impulsowy, bistabilny

Może ją ustawić PRO lub użytkownik z uprawnieniami administratora w aplikacji Ajax.

Typy zdarzeń

15 rodzajów zdarzeń dla urządzeń przewodowych

  • Alarm sabotażowy
  • Wtargnięcie
  • Pożar
  • Alarm pomocniczy
  • Przycisk napadowy
  • Alarm gazowy
  • Awaria
  • Zalanie
  • Stłuczenie szkła
  • Wysoka temperatura
  • Niska temperatura
  • Maskowanie
  • Kod pod przymusem (otwarcie)
  • Drgania (sensor sejsmiczny)
  • Niestandardowe

Może ją ustawić PRO lub użytkownik z uprawnieniami administratora w aplikacji Ajax.

Zalecenia

Urządzenie jest zasilane z sieci 100–240 V~ i przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.

Ochrona przed sabotażem

Ochrona sabotażu

Dwa elementy zapobiegające manipulacji służą do wykrywania otwarcia obudowy MultiTransmittera i powiadamiania o zdjęciu go ze ściany.

Ochrona przed spoofingiem

uwierzytelnianie urządzenia

Wykrywanie utraty łączności

w ciągu 36 sekund

Pomiędzy hubem lub podwajaczem zasięgu a MultiTransmitterem. Czas wykrywania zależy od ustawień Jeweller lub Jeweller/Fibra.

Natychmiastowe wykrywanie utraty połączenia przewodowego, zwarć i awarii

gdy używane jest połączenie typu EOL/2EOL/3EOL

Zależnie od typu połączenia.

Zasilanie

Zasilanie MultiTransmittera

100–240 V~, 50/60 Hz

Zasilanie zapasowe MultiTransmittera

12 V⎓, do 7 Ah pojemności z pełnym cyklem ładowania do 30 godzin

Bateria zapasowa nie należy do zestawu.

Zasilanie podłączonych urządzeń

10,5–15 V⎓, do 1 A (całkowity maksymalny pobór prądu)

Dwie linie zasilania obsługiwane przez MultiTransmitter dla innych urządzeń. Jedna linia zasilająca dla czujników pożarowych.

Obudowa

Wymiary

192 × 238 × 100 mm

Waga białego urządzenia

874 g

Waga czarnego urządzenia

802 g

Dopuszczalna temperatura pracy

od −10 °C do +40 °C

Dopuszczalna wilgotność

do 75%

Stopień ochrony

IP40, IK06

Nowa wersja obudowy MultiTransmitter Jeweller posiada światłowody do sygnalizacji LED modułu integracji; poprzednia wersja posiada wskaźnik LED na panelu.

ttx
ttx

Kolory

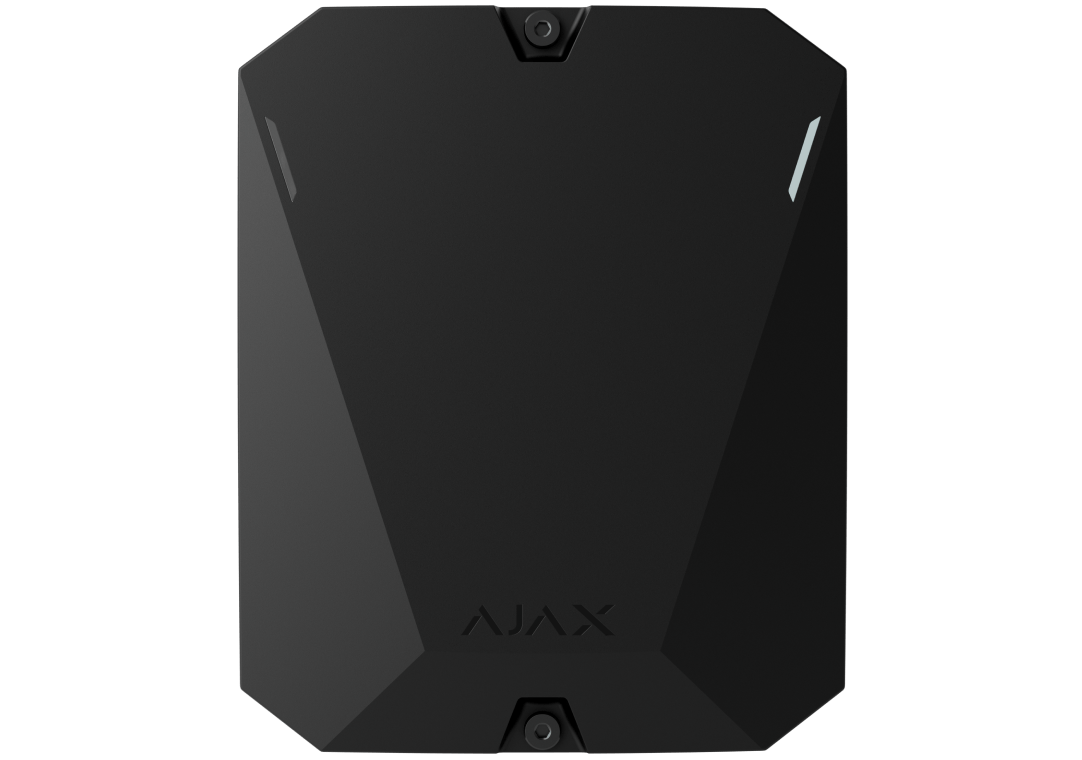

Czarny

Biały

Pełny zestaw

Płyta główna MultiTransmitter

Obudowa

Przewód zasilania

Przewód przyłączeniowy baterii 12 V⎓

Zestaw instalacyjny

Krótka instrukcja

Certyfikacja i zgodność z normami

MultiTransmitter Jeweller

MultiTransmitter Jeweller

Zgodność ze standardami systemów alarmowych

Certyfikat wydany przez TREZOR TEST s.r.o.

EN 50131-1:2006 / A1:2009 / A2:2017 / A3:2020

EN 50131-6:2017

EN 50131-3:2009**

EN 50131-5-3:2017 / A1:2021

PD 6662:2017*

Klasa bezpieczeństwa (SG)

Certyfikat wydany przez TREZOR TEST s.r.o.

2

Dyrektywa w sprawie urządzeń radiowych (RED)

Certyfikat wydany przez MiCOM Labs

EN 300 220-1 V3.1.1

EN 300 220-2 V3.2.1

Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji (RoHS)

Raport z testów wydany przez Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Dyrektywa w sprawie kompatybilności elektromagnetycznej (EMC)

Certyfikat wydany przez MiCOM Labs

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Dyrektywa niskonapięciowa (LVD)

Certyfikat wydany przez MiCOM Labs

EN 62479:2010

EN 62368-1:2014+A11:2017

Klasa środowiskowa według EN 50131

Certyfikat wydany przez TREZOR TEST s.r.o.

||

INCERT

Certyfikat zatwierdzony przez Kiwa Nederland B.V.

T 031:2017+A1:2018+A2:2022

ID FCC

Certyfikat wydany pod nadzorem Federalnej Komisji Łączności

2AX5VMULTRA-NA

ID IC

Certyfikat wydany przez MiCOM Labs

26860-MULTRANA1

CSA

CSA Group Testing & Certification Inc.

ANSI/UL 62368-1:19

CSA C22.2 No. 62368-1:19

Jednostki domowych systemów alarmowych przeciw włamaniom

UL LLC

UL 1023

Jednostki i systemy alarmowe dla obiektów komercyjnych

UL LLC

UL 2610

Norma dla jednostek kontrolnych, akcesoriów i sprzętu odbiorczego dla systemów alarmowych przeciw włamaniom

UL LLC

CANULC S304 (Canada)

Jednostki domowych systemów ostrzegawczych przeciwpożarowych

UL LLC

UL 985

Jednostki kontrolne systemów alarmowych ostrzegawczych przed pożarem w budynkach mieszkalnych

UL LLC

ULC S545

Zastrzeżone jednostki i systemy sygnalizacji włamania

ULC C1076

PSTI UK

Schedule 1
