Curtain Outdoor Jeweller

Curtain Outdoor Jeweller

Bezprzewodowy kurtynowy czujnik ruchu z podwójną technologią do użytku na zewnątrz i wewnątrz budynków.

Pierwsza linia obrony

Curtain Outdoor Jeweller to czujnik ruchu przeznaczony do monitorowania obwodu obiektu z wyjątkową dokładnością i bliskim zeru ryzykiem fałszywych alarmów. Dzięki unikalnemu systemowi optycznemu, urządzenie może obserwować wąskie sektory o długości do 12 m. Technologia podwójnego wykrywania ruchu wykorzystująca dwa sensory PIR i jeden sensor mikrofalowy pasma K pozwala na odfiltrowanie fałszywych alarmów spowodowanych zakłóceniami termicznym, zwierzętami lub roślinami. Zasięg wykrywania i tryb odporności na zwierzęta są konfigurowane za pomocą suwaka na obudowie czujnika, a czułość jest konfigurowana w aplikacjach Ajax, aby spełnić specyficzne potrzeby danego obiektu. Fabrycznie zainstalowane baterie zapewniają stabilną pracę przez okres do trzech lat.

Kąt widzenia w pionie1:

Vertical angle 85
Vertical angle 15
Adjustable motion

Regulowany zasięg wykrywania ruchu

Hood

do ochrony sensorów przed deszczem i śniegiem

Hood

Poziomy kąt widzenia: 8°

Horisontal angle

Technologia podwójnego wykrywania ruchu

pozwala na uruchomienie urządzenia tylko wtedy, gdy oba typy sensorów wykryją ruch

SmartDetect

Algorytm oprogramowania odróżniający ruchu człowieka od ruchu zwierząt domowych i działań niezwiązanych z ludźmi

Kompensacja temperatury

Temperature compensation

do skutecznego wykrywania ciepła i zimna

Możliwość zamocowania do uchwytu innej firmy

Third party

Odporność na zwierzęta

jako opcjonalny tryb wykrywania

Pet immunity

Styk antysabotażowy

Tamper
Anti-masking

System antymaskingu

Accelerometer

Akcelerometr

Battery

Do 3 lat

działania na fabrycznie zainstalowanych bateriach

ip-55

Obudowa ochronna

Zdalne aktualizacje oprogramowania sprzętowego

Do 1,700 m

zasięg komunikacji z hubem Ajax lub podawajaczem zasięgu2

Komunikacja radiowa Jeweller i Wings

Jeweller and Wings radio communication

Regulacja mocy

Informacyjne powiadomienia push

Ajax logo
10:00

Krytyczny

Ajax

Warehouse: Motion detected, Curtain Outdoor Jeweller in Storage area

Ajax logo
10:00

Ajax

Office: Lid is closed, Curtain Outdoor Jeweller in Hall

Remote configuration

Zdalne sterowanie i konfiguracja

Corner

Opcjonalne mocowanie kątowe

aby zainstalować czujnik bokiem

Wkręt do mocowania

Holding-screw

Bezproblemowa instalacja

1

Kod QR

2

SmartBracket

3

App

Kompatybilność urządzeń

W systemie Ajax można łączyć urządzenia ze wszystkich kategorii produktów: Ochrona przed włamaniem (zarówno Superior, jak i Baseline), Monitoring wideo, Bezpieczeństwo pożarowe i ratunkowe, czy Komfort i automatyzacja. Stwórz system odpowiadający Twoim potrzebom i zarządzaj nim za pomocą jednego interfejsu.

Niezawodna ochrona obwodowa

Office

Biuro

Restaurant

Restauracja

Warehouse

Magazyn

Hangar

Hangar

House

Dom

Manufacturing

Produkcja

Dwa tryby pracy

Curtain Outdoor Jeweller działa w dwóch trybach: zwykłym i z włączoną odpornością na zwierzęta. W zwykłym trybie każdy ruch w obszarze objętym alarmem wyzwala alarm. Tryb odporności na zwierzęta został zaprojektowany tak, aby ignorować ruch zwierząt o wysokości do 100 cm i minimalizować liczbę fałszywych alarmów.

Without pet immunity

Bez odporności na zwierzęta

With pet immunity

Z odpornością na zwierzęta

Wykrywanie ruchu dostosowane do obiektu

Urządzenie oferuje zasięg wykrywania do 12 m, który można dostosować do specyfiki obiektu. Na przykład, zasięg można ustawić tak, aby czujnik obejmował drzwi i okna, ale ignorował strefy o dużym natężeniu ruchu, takie jak chodnik. Poziomy czułości wykrywania są również niezbędne, aby ograniczyć liczbę zbędnych wezwań patroli interwencyjnych. Ustaw czułość na niską w obszarach podatnych na fałszywe alarmy, średnią dla większości obiektów i wysoką w strefach wolnych od przeszkód, gdzie kluczowe jest natychmiastowe wykrycie zagrożenia.

Facility-specific

Bezbłędny sprzęt

Fresnel lens

Soczewka Fresnela

Two PIR sensors

Dwa sensory PIR

K-band microwave sensor

Sensor mikrofalowy pasma K

Slider

Suwak do zmiany trybu pracy i zasięgu wykrywania

Jeweller and Wings antennas

Anteny Jeweller i Wings

Tamper

Styk antysabotażowy

Hood

Hood

Accelerometer

Akcelerometr

Masking sensors

Sensory maskowania

SmartBracket mounting panel

Uchwyt montażowy SmartBracket

Holding screw

Wkręt do mocowania

Angle mount

Mocowanie kątowe

Ograniczenie fałszywych alarmów

Dwa sensory PIR

Curtain Outdoor Jeweller posiada dwa sensory PIR zapewniające dokładne wykrywanie ruchu. Czujnik nie zareaguje na ruch, jeśli wyzwolony zostanie tylko jeden sensor. Gdy oba sensory wykryją ruch, do gry wchodzą autorskie algorytmy cyfrowe. W ułamku sekundy przeprowadzają one trzystopniową analizę sygnału, odfiltrowują naturalne przeszkody lub zwierzęta i decydują, czy należy podnieść alarm.

2 PIR sensors

Sensor mikrofalowy pasma K

Sensor mikrofalowy pasma K weryfikuje alarmy wyzwalane przez sensory PIR. Skanuje obszar za pomocą fal radiowych, aby zminimalizować fałszywe alarmy wywoływane przez zakłócenia termiczne. W przeciwieństwie do tradycyjnych sensorów pasma X sensor pasma K oferuje doskonałą precyzję i wydajność energetyczną, przy znacznie mniejszej liczbie fałszywych alarmów i prawie niezauważalnym wpływie na żywotność baterii. Ponadto sensor jest całkowicie bezpieczny i nie stanowi zagrożenia dla zdrowia.

K-band

K-band

X-band

X-band

Filtr zakłóceń termicznych

SmartDetect

Gdy system jest w trybie uzbrojenia, czujnik stale analizuje wykres termiczny z sensorów PIR, w tym intensywność promieniowania podczerwonego, rozmiar plamy termicznej, prędkość ruchu, czas spędzony w strefie wykrywania oraz pozostałe parametry. Algorytm oprogramowania SmartDetect identyfikuje znaczniki fałszywych alarmów natychmiast i z wysoką dokładnością. W rezultacie urządzenie dokładnie reaguje na ruch człowieka, nie powodując fałszywych alarmów.

Size false alarm

Fałszywy alarm

Real alarm

Rzeczywisty alarm

Speed false alarm

Fałszywy alarm

Real alarm

Rzeczywisty alarm

Intensity false alarm

Fałszywy alarm

Real alarm

Rzeczywisty alarm

Kompensacja temperatury

Kompensacja temperatury to mechanizm oprogramowania, który zapewnia kontrast diagramu termicznego, nawet jeśli temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Przy każdym pomiarze temperatury otoczenia czujnik koryguje dane z sensorów PIR zgodnie z tabelą współczynników, którą ma zapisaną w pamięci. Urządzenie jest skuteczne w całym zakresie temperatur roboczych.

Temperature compensation

Poziom czułości

Curtain Outdoor Jeweller ma ustawienia czułości w aplikacji mobilnej. Niska czułość sprawia, że czujnik rzadziej reaguje na zakłócenia, podczas gdy wysoka czułość zapewnia alarm w przypadku jakiegokolwiek ruchu w strefie wykrywania. Ustaw wymagany poziom czułości, aby uniknąć kosztownych wysyłek patroli w przypadku fałszywych alarmów.

Sensitivity level

Profesjonalna instalacja

Przy prawidłowej instalacji czujnik działa z wysoką precyzją. Urządzenie powinno być ustawione prostopadle do poziomu gruntu, a potencjalna ścieżka intruza powinna być prostopadła do osi soczewki czujnika. Po skonfigurowaniu odpowiedniego trybu pracy, czułości i zakresu wykrywania, Curtain Outdoor Jeweller natychmiast reaguje na rzeczywiste zagrożenia i nie generuje prawie żadnych fałszywych alarmów.

Professional installation
Unique wireless technology

Jeweller | Wings

Unikalne technologie bezprzewodowe

Curtain Outdoor Jeweller wykorzystuje autorskie protokoły radiowe Jeweller i Wings, zapewniając niezawodną komunikację.

Do 1700 m komunikacji radiowej z hubem lub podwajaczem zasięgu2

Szyfrowana dwukierunkowa komunikacja radiowa

Powiadomienia o zagłuszaniu i utracie połączenia

Zdalne aktualizacje oprogramowania sprzętowego

Skalowalny i kompleksowy

Podwajacz zasięgu ReX 2 Jeweller zwiększa zasięg komunikacji wszystkich urządzeń Ajax poprzez Jeweller, nawet przez stal i beton, za pomocą sieci Ethernet, wykorzystując kanał komunikacji przewodowej jako dodatkowy. W ramach jednego systemu Ajax może działać do 5 podwajaczy zasięgu sygnału, dzięki czemu sieć może być dwukrotnie większa, obejmując wielopiętrowe budynki z podziemnymi parkingami i piwnicami.

Do 5 podwajaczy zasięgu sygnału w jednym systemie

Ethernet jako alternatywny kanał komunikacji

Nadzór nad systemem

Wszystkie urządzenia Ajax przeprowadzają automatyczną diagnostykę i przekazują raport o swoim stanie do huba. Niezbędne parametry, w tym stan styku antysabotażowego, komunikacja, zasilanie oraz stan sensora, są stale monitorowane. Serwer Ajax Cloud kontroluje komunikację między hubem a aplikacjami Ajax, zapewniając natychmiastowe powiadomienia dla stacji monitorowania alarmów, agencji ochrony i użytkowników. W przypadku jakiejkolwiek usterki lub awarii komunikacji inżynier jest niezwłocznie o tym informowany w celu zapewnienia niezbędnych usług serwisowych.

Automatyczna diagnostyka urządzenia z raportem o statusie

Regularne odpytywanie w celu wyświetlenia bieżącego stanu urządzenia w aplikacjach

Natychmiastowe powiadomienia dotyczące konserwacji

System supervision

Odporność na sabotaż

Alarm sabotażowy

Alarm sabotażowy

Obudowa wyposażona jest w przycisk styku antysabotażowego, który ostrzega agencję ochrony oraz użytkowników w momencie zdjęcia czujnika z uchwytu montażowego.

Akcelerometr

Akcelerometr

Po włączeniu, wbudowany akcelerometr ostrzega o sabotażu. Syreny dodane do systemu aktywują się, gdy Curtain Outdoor Jeweller się poruszy. Funkcja ta ma kluczowe znaczenie, jeśli używany jest uchwyt innej firmy. Akcelerometr może wykryć, czy jest uszkodzony lub czy występują zakłócenia w polu widzenia czujnika.

System antymaskingu

System antymaskingu

Urządzenie wykrywa maskowanie spowodowane przez przeszkody w odległości do 5 cm od obiektywu, w zależności od zastosowanej metody maskowania. System powiadamia użytkowników i stację monitorowania alarmów o próbach zakłócenia działania detektora.

Uwierzytelnianie urządzenia chroniące przed spoofingiem

Uwierzytelnianie urządzenia chroniące przed spoofingiem

Hub sprawdza unikalne parametry urządzenia w celu uwierzytelnienia podczas każdej sesji komunikacyjnej. Jeśli jakikolwiek parametr nie przejdzie kontroli, hub ignoruje polecenia urządzenia.

Szyfrowanie danych

Szyfrowanie danych

Wszystkie dane przechowywane i przesyłane przez system są chronione za pomocą szyfrowania blokowego z kluczem dynamicznym. Szyfrowanie to zapobiega celowym próbom sabotażu czujnika.

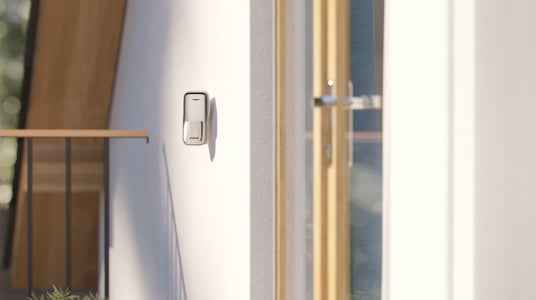

Regularne odpytywanie

Regularne odpytywanie

Urządzenie regularnie wymienia dane z hubem. System kontroluje stan każdego urządzenia i zgłasza awarię.

Powiadomienia z dużą ilością danych

Powiadomienia z dużą ilością danych

System Ajax natychmiast wysyła szczegółowe powiadomienia o zdarzeniach: agencje ochrony i użytkownicy wiedzą dokładnie, które urządzenie wywołało alarm oraz kiedy i gdzie to się stało.

Wykrywanie utraty łączności

Wykrywanie utraty łączności

Przy minimalnych ustawieniach interwału odpytywania (3 pakiety danych w ciągu 12 sekund) zidentyfikowanie utraty komunikacji i powiadomienie agencji ochrony oraz użytkowników o zdarzeniu zajmuje 36 sekund.

Bezproblemowa instalacja i ustawienie

Curtain Outdoor Jeweller jest gotowy do pracy od razu po wyjęciu z pudełka. Istnieją trzy opcje instalacji czujnika: przy użyciu panelu montażowego SmartBracket, mocowania kątowego lub uchwytu innej firmy. Istnieje również opcja ochrony sensorów maskowania przed deszczem i śniegiem za pomocą daszka. Aplikacje Ajax pomagają w szybki sposób sprawić, że urządzenie stanie się częścią systemu: wystarczy sparować urządzenie z hubem, skanując kod QR. Czujnik można zawsze skonfigurować zdalnie, bez konieczności wizyt na miejscu.

Parowanie z systemem alarmowym przy użyciu kodu QR

Connection

Do uchwytu montażowego SmartBracket

Installation

Do mocowania kątowego

Installation

Do uchwytu innej firmy

Installation

Konfigurowanie i testowanie w aplikacji mobilnej i komputerowej

Setup

Aplikacja PRO Desktop dla systemów macOS i Windows

Monitoring
1

Zależy od wysokości instalacji. Kąt ten wynosi 85° przy 2,4 m i 15° przy 1 m.

2

W otwartej przestrzeni.
