vhfBridge
Module om het Ajax beveiligingssysteem te verbinden met externe VHF-zenders
Module met
behuizing
behuizing
3 299
UAH
Aanbevolen prijs
BTW inbegrepen
Module zonder
behuizing
behuizing
2 699
UAH
Aanbevolen prijs
BTW inbegrepen
Onmiddellijke alarmmelding zonder internet
vhfBridge is een transponder die een hub voorziet van een extra kanaal om te communiceren met een controlestation. Met vhfBridge kunt u Ajax-systemen gebruiken in steden waar de internetverbinding niet stabiel is, in natuurreservaten, berg- en woestijngebieden.
Alarmmeldingen en gebeurtenissen van het systeem worden via VHF-radiogolven over tientallen kilometers doorgegeven1. vhfBridge kan worden gebruikt als een primair of reserve communicatiekanaal.

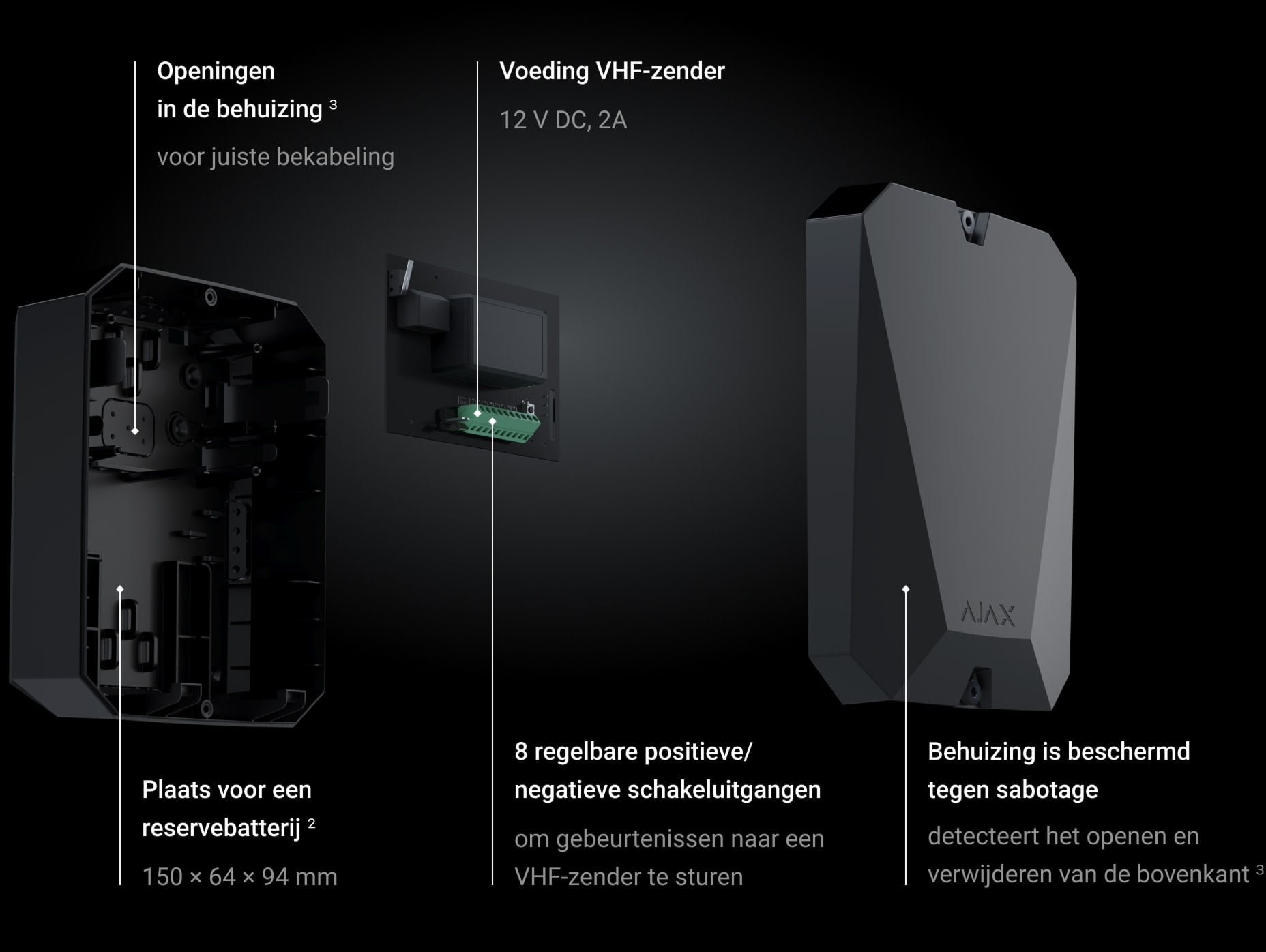

Betrouwbaarheid en veelzijdigheid door het ontwerp
U kunt vhfBridge aanschaffen zonder behuizing
U kunt elke VHF-zender met relaisingangen aansluiten op vhfBridge
Uitgebreide onafhankelijkheid
U kunt een 7 Ah-reservebatterij inbouwen in een vhfBridge-behuizing. Die kan een VHF-zender voeden met een stroomverbruik tot 2A. Daarom heeft de zender geen batterij nodig, waardoor er minder vaak onderhoud nodig is.
Bij een stroomstoring in een gebouw werken de transponder en de zender tot 75 uur4 op een reservebatterij, terwijl ze nog steeds gebeurtenissen naar een centraal controlestation zenden.-
![]()
Tot wel 75 uur4 onafhankelijk werkzaam -
![]()
Plaats voor een 7 Ah-reservebatterij

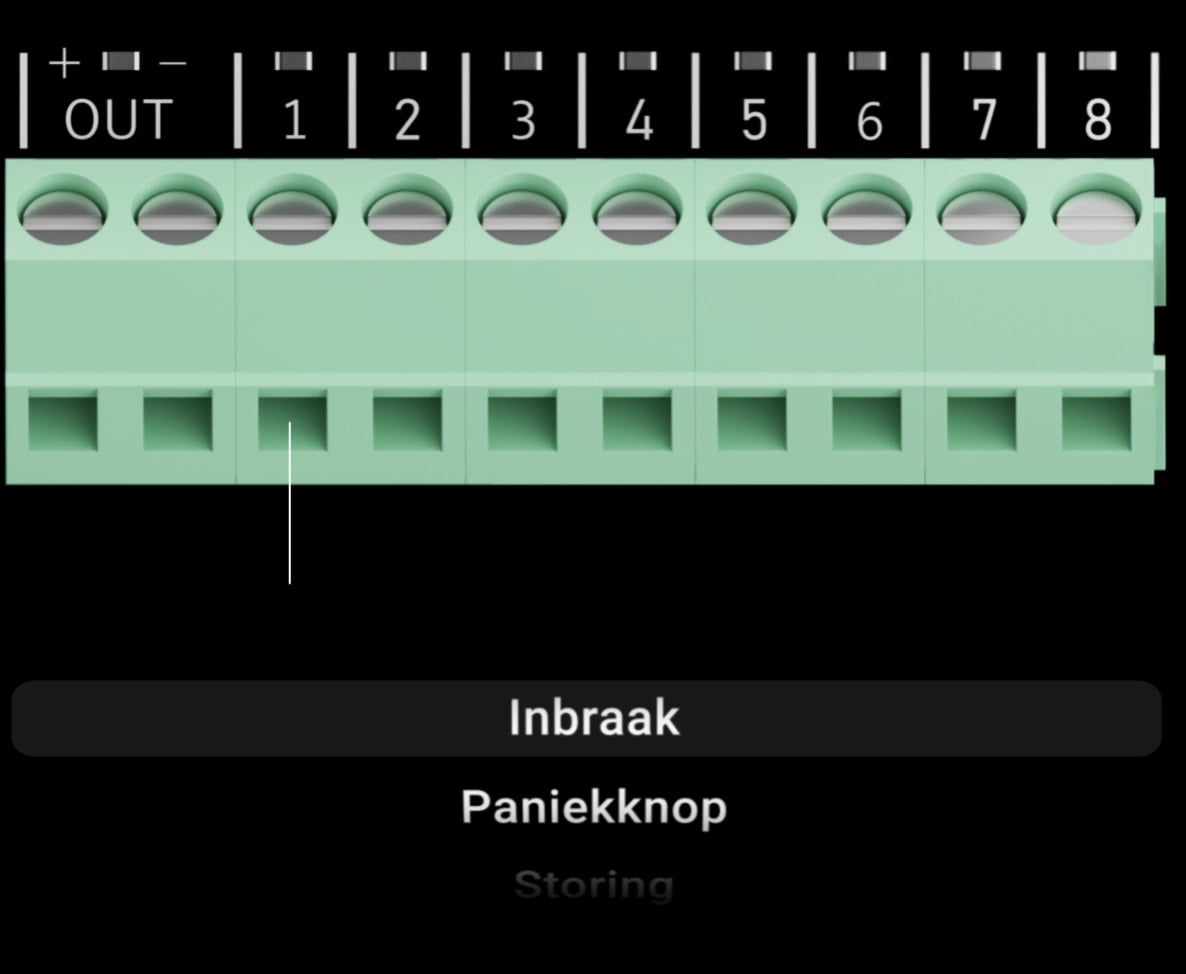

Regelbare signalering
Ontvang alleen gebeurtenissen die voor u bestemd zijn. U kunt elke vhfBridge-uitgang in de Ajax-app configureren: een gebeurtenis instellen of uitschakelen.
Compromisloze beveiliging van de communicatie
vhfBridge communiceert met een hub via een gecodeerd Jeweller-radioprotocol. Het garandeert een continue interactie van alle apparaten van het beveiligingssysteem. Het radioprotocol maakt gebruik van frames om de communicatiesessies van de apparaten te synchroniseren, authenticatie om vervalsing te voorkomen en encryptie om gegevensdiefstal te voorkomen.
Verbinding met een hub op een afstand van
maximaal 1.800 meter
maximaal 1.800 meter
Alarmoverdracht in
0,15 seconden
0,15 seconden
Hub pinginterval
van 12 seconden
van 12 seconden
Installatie zonder gedoe
Net als de andere Ajax-apparaten maakt vhfBridge verbinding met een hub in de app door een QR-code te scannen. De transponderbehuizing heeft openingen voor een beter georganiseerde bedrading. Uitgangen zijn configureerbaar met Ajax-apps voor smartphones en computers.
-
![]()
Aan het systeem toevoegen door een QR-code te scannen -
![]()
Bevestigen aan een muur -
![]()
VHF-zender verbinden -
![]()
Instellen met een app
Technische specificaties
Kleur
Wit en zwart
Classificatie
Transponder voor communicatie met het controlestation via een VHF-zender
Installatie
Binnen
Aantal mogelijke uitgangen
8
Typen uitgang
Positieve en negatieve uitschakeling (afhankelijk van de instellingen)
Typen transmissie
Puls en bistabiel (afhankelijk van de instellingen)
Aanbevolen VHF-transmitters
Hawk VHF Alarm Transmitter van FSK Electronics
TX750C van RDC
TR-41 van Puper
TX750C van RDC
TR-41 van Puper
Compatibel met centrale eenheden van Ajax
Compatibiliteit met VHF-radiozenders van externe partijen
Ondersteuning voor fotoverificatie van alarmen
Nee
Primaire voeding
100–240 V, 50/60 Hz
Reservevoeding
12V DC, tot 75 uur stroom voor een transponder en een zender
Ondersteund batterijtype
Batterij van 12V met een volledige laadcyclus tot 30 uur.
De maximale afmetingen van de batterij in de behuizing moeten 150 × 64 × 94 mm bedragen
De maximale afmetingen van de batterij in de behuizing moeten 150 × 64 × 94 mm bedragen
Aanbevolen batterijtype
12 V batterij met een capaciteit van 4 Ah of 7 Ah
Reservebatterij is niet meegeleverd
Reservebatterij is niet meegeleverd
Stroom VHF-zender
12 V DC, 2 A
Anti-sabotage
Beveiliging tegen vervalsing
Jammingwaarschuwingen
Belemmert het openen en verwijderen
Reservebatterij
Jammingwaarschuwingen
Belemmert het openen en verwijderen
Reservebatterij
Jeweller radioprotocol
Communicatiebereik — tot 1.800 meter in het zichtsveld
Communicatie in twee richtingen tussen apparaten
Radiofrequentiebanden:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(afhankelijk van de verkoopregio)
Autoregulerend radiosignaalvermogen — tot 20 mW
Blokkeringsencryptie op basis van het AES-algoritme
Pinginterval detector — 12–300 seconden
Frequentieverspringing
Kom meer te weten over Jeweller
Communicatie in twee richtingen tussen apparaten
Radiofrequentiebanden:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(afhankelijk van de verkoopregio)
Autoregulerend radiosignaalvermogen — tot 20 mW
Blokkeringsencryptie op basis van het AES-algoritme
Pinginterval detector — 12–300 seconden
Frequentieverspringing
Kom meer te weten over Jeweller
Veiligheidsklasse
IP50
Temperatuurbereik
Van −10°C tot +40°C
Vochtigheidsgraad
Tot 75%
Totale afmetingen
196 × 238 × 100 mm (met behuizing)
145 × 89 × 51 mm (zonder behuizing)
145 × 89 × 51 mm (zonder behuizing)
Gewicht
840 g (met behuizing)
165 g (zonder behuizing)
165 g (zonder behuizing)
Garantie
Volledige set
vhfBridge
Voedingskabel
Aansluitkabel voor batterij van 12V
Installatiekit
Behuizing (afhankelijk van een set)
Snelle setup handleiding
Voedingskabel
Aansluitkabel voor batterij van 12V
Installatiekit
Behuizing (afhankelijk van een set)
Snelle setup handleiding
Levensduur
10 jaar
1
De afstand hangt af van de zender, het terrein en het weer. De maximale afstand varieert per gebeurtenis.
2
Een reservebatterij wordt niet bij de set meegeleverd.
3
vhfBridge kan zonder behuizing verkocht worden.
4
Bij het gebruik van een 7 Ah-batterij.
