LightSwitch (1-gang) Jeweller

Relais

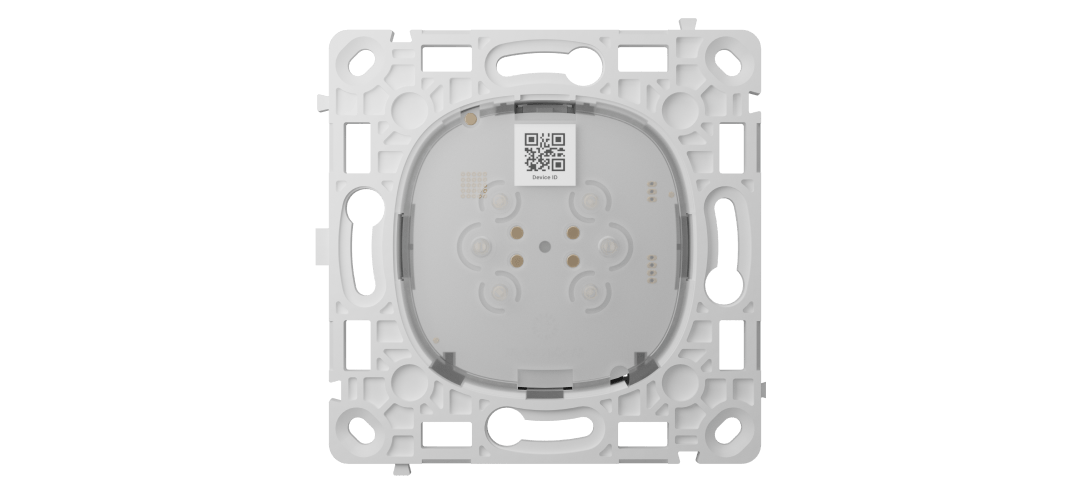

LightCore (1-gang) Jeweller

Relais voor een enkele schakelaar.

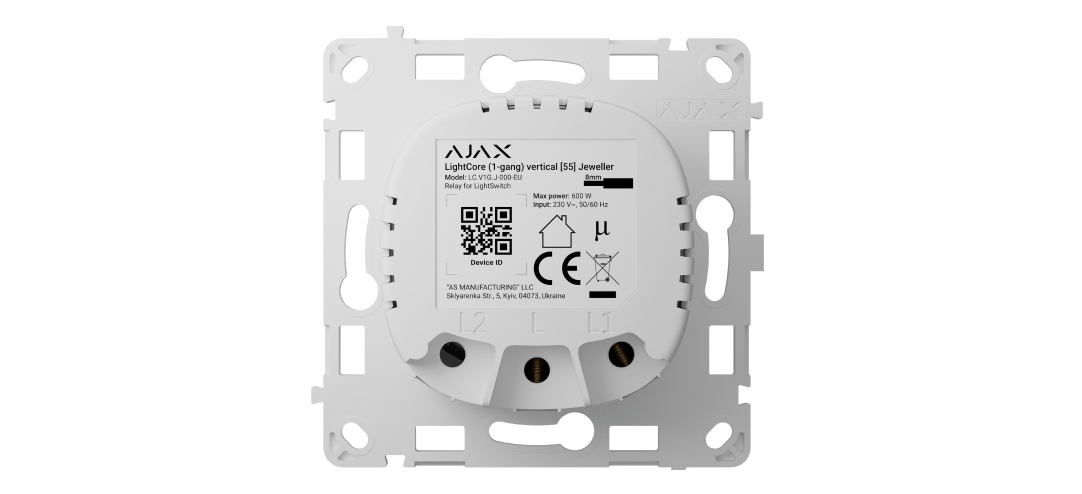

LightCore (1-gang) vertical Jeweller

Relais voor een verticale enkelvoudige schakelaar.

Aanraakgevoelige panelen

SoloButton (1-gang)

Deze wordt gebruikt wanneer de enkelvoudige schakelaar als een afzonderlijk apparaat wordt geïnstalleerd. SoloButton bestaat uit het voorpaneel en het afdekraam, samen één vormen deze een component.

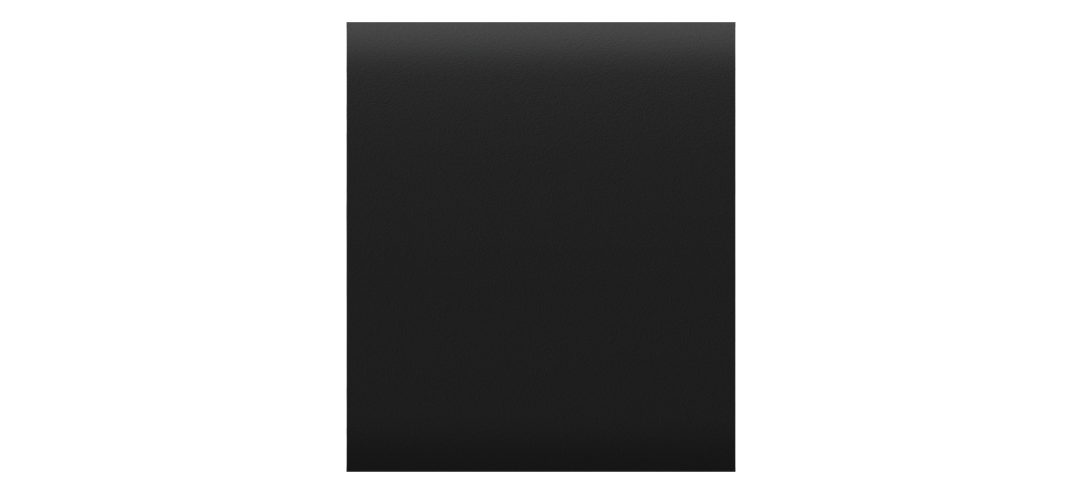

CenterButton (1-gang)

Dit wordt gebruikt wanneer de enkelvoudige schakelaar geïnstalleerd is tussen de apparaatset.

CenterButton (1-gang) vertical

Dit wordt gebruikt wanneer de verticale enkelvoudige schakelaar geïnstalleerd is tussen de apparaatset.

SideButton (1-gang)

Deze wordt gebruikt als de enkelvoudige schakelaar rechts of links van de apparaatset is geïnstalleerd.

SideButton (1-gang) vertical

Deze wordt gebruikt als de verticale enkelvoudige schakelaar boven of onder de apparaatset is geïnstalleerd.

Afdekramen

Afdekramen voor twee, drie, vier en vijf Ajax-stopcontacten en schakelaars in elke combinatie¹.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

1 - Combinaties met stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.

Enkele schakelaar

LightSwitch (1-gang) Jeweller wordt geïnstalleerd als een afzonderlijk apparaat.

Gecombineerde schakelaar

LightSwitch (1-gang) Jeweller wordt als set gecombineerd met Ajax slimme schakelaars en/of Outlet Jeweller-apparaten en naast elkaar geïnstalleerd in Frame.

Zwart (Black)

RAL 9005

Antraciet grijs (Graphite)

RAL 7024

Wit (White)

RAL 9003

Ivoorwit (Ivory)

RAL 1013

Lichtgrijs (Fog)

RAL 7047

Oestergrijs (Oyster)

RAL 9002

Grijs (Grey)

RAL 7004

Olijfgroen (Olive)

RAL 7044

De RAL-kleuren hieronder zijn een benadering van de werkelijke kleur. Ze kunnen echter licht afwijken, dus gebruik ze alleen als richtlijn bij het kiezen van de kleur.

Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van bevelen, alarmen, en gebeurtenissen.

Belangrijkste functies:

• Tweerichtingscommunicatie.
• Geavanceerde antisabotage.
• Blokversleuteling met een dynamische sleutel.
• Directe meldingen.
• Configuratie op afstand via de Ajax-apps.

Radiofrequentiebanden

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot maximaal 20 mW

Modulatie van het radiosignaal

GFSK

Radiocommunicatiebereik

tot maximaal 1.100 m

Tussen het apparaat en een hub (of de signaalversterker) in een open ruimte.

Versleutelde radiocommunicatie

Alle opgeslagen en verzonden gegevens worden beschermd door blokvercijfering met een dynamische sleutel.

Verspringing van radiofrequentie

Radiocommunicatie maakt gebruik van frequency hopping om onderschepping en verstoring te voorkomen.

Automatiseringsscenario's

• reacties op verandering van beveiligingsmodus
• geplande acties
• alarmreacties
• temperatuurscenario's
• luchtvochtigheidscenario's²
• CO₂-concentratiescenario's²
• door op een andere LightSwitch/Button te drukken

2 — Scenario's op basis van vochtigheid en CO₂-concentratie zijn beschikbaar wanneer LifeQuality Jeweller aan het systeem is toegevoegd.

Werking zonder nuldraad

LightSwitch heeft alleen een stroomdraad nodig om te werken.

Vermogen van geschakeld apparaat

van 5 tot 600 W

Contactloos aanraakpaneel

LightSwitch wordt geactiveerd als er een hand minder dan 15 mm van het paneel verwijderd is.

Nachtverlichting

Optioneel, kan worden uitgeschakeld via de instellingen van de Ajax-app.

Bescherming tegen niet-compatibele apparaten

Wordt geactiveerd als apparaten onvoldoende voeding hebben (tot maximaal 5 W). Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps. Er zit een condensator in de kit voor verlichtingsapparatuur met een laag stroomverbruik.

Bescherming tegen spoofen

apparaatverificatie

Detectie van communicatieverlies

na 36 s

De detectietijd hangt af van de instellingen van Jeweller of Jeweller/Fibra.

Stroomtoevoer van de voedingsspanning

230 V~, 50/60 Hz

Het apparaat heeft geen nuldraad nodig om te werken.

Gemiddeld energieverbruik

tot maximaal 200 mW

Maximaal vermogen

600 W

Voor LightCore (1-gang) Jeweller en LightCore (1-gang) vertical Jeweller.

Stroombeveiliging

meer dan 2,6 A

Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps.

Temperatuurbeveiliging

meer dan +60 °C

Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps.

Operationeel temperatuurbereik

van -10 tot +40 °С

Operationele luchtvochtigheid

Tot 75% zonder condensatie

Beschermingsklasse

IP20

Vormfactor van de schakelaar

Europees type (55)

Relais

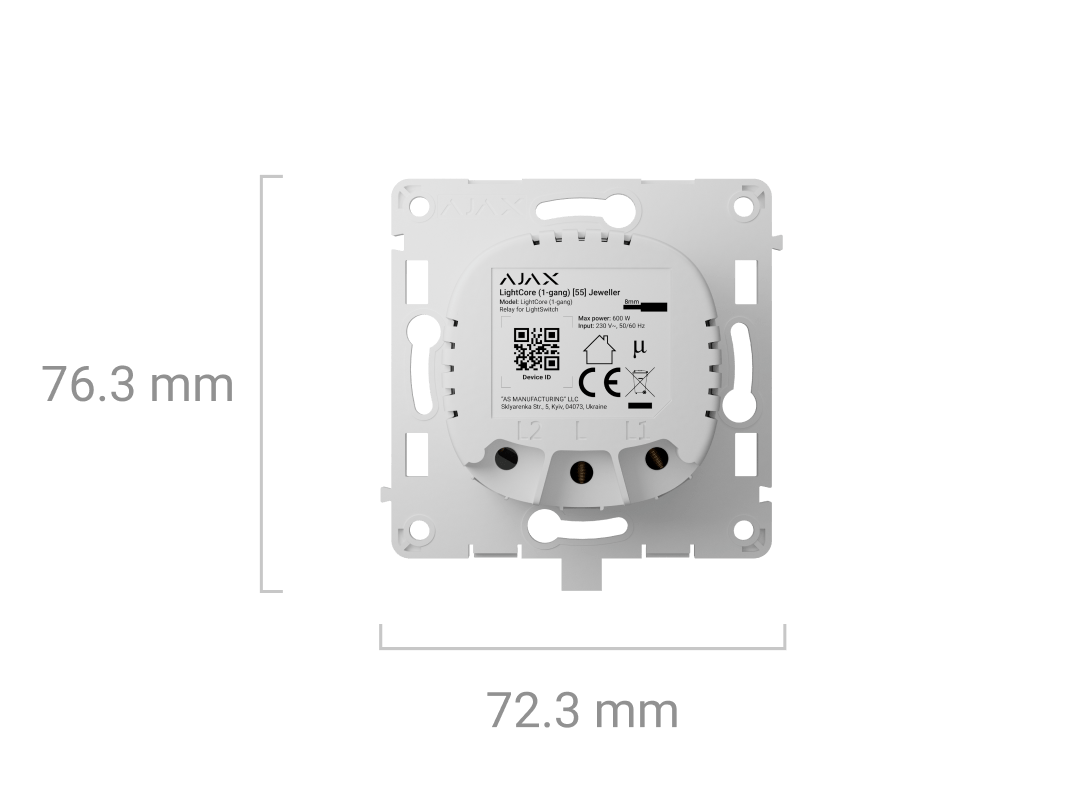

LightCore (1-gang) Jeweller — 76,3 × 72,3 × 29,2 mm

LightCore (1-gang) vertical Jeweller — 72,3 × 76,3 × 29,2 mm

Aanraakgevoelige panelen

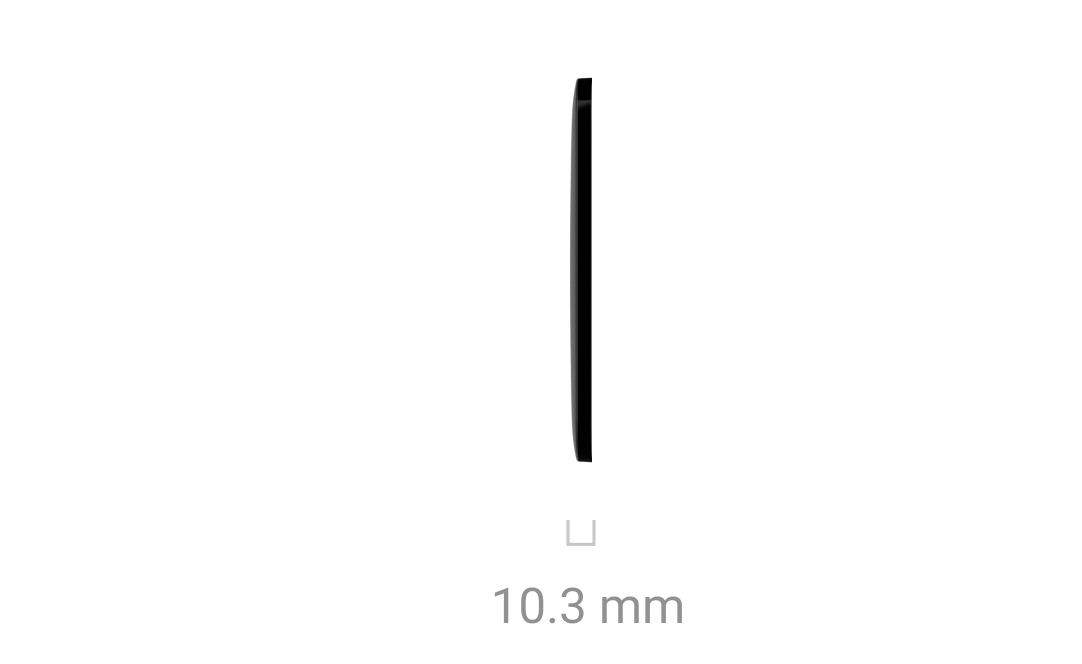

SoloButton (1-gang) — 82,8 × 82,8 × 10,3 mm

CenterButton (1-gang) — 82 × 70,5 × 10,3 mm

CenterButton (1-gang) vertical — 70,5 × 82 × 10,3 mm

SideButton (1-gang) — 82 × 76,2 × 10,3 mm

SideButton (1-gang) vertical — 76,2 × 82 × 10,3 mm

Afdekramen

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

Relais

LightCore (1-gang) Jeweller — 46 g
LightCore (1-gang) vertical Jeweller — 46 g

Aanraakgevoelige panelen

SoloButton (1-gang) — 45 g
CenterButton (1-gang) — 31 g
CenterButton (1-gang) vertical — 31 g
SideButton (1-gang) — 32 g
SideButton (1-gang) vertical — 32 g

Afdekramen

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

LightSwitch (1-gang) Jeweller is een geprefabriceerde slimme schakelaar. Alle onderdelen zijn afzonderlijk verkrijgbaar
