Ajax WaterStop Jeweller

Ajax WaterStop Jeweller

Valvola di interruzione dell'acqua controllata a distanza

Ajax WaterStop Jeweller ha vinto il premio Red Dot Design Award
red-dot

Senza più una goccia di problemi

Ajax WaterStop chiude automaticamente l'acqua in 7 secondi in un impianto con un sistema di sicurezza Ajax se l'allarme di LeaksProtect o di un rilevatore di allagamento di terze parti viene attivato. Il dispositivo combina una valvola di alta qualità e un potente attuatore elettrico. È possibile controllare Ajax WaterStop e verificare il suo stato da qualsiasi parte del mondo: è sufficiente una connessione a Internet e un'app Ajax. Inoltre, è possibile creare uno scenario per chiudere l'acqua ad'un ora precisa o quando si inserisce il sistema.

Le caratteristiche di Ajax WaterStop in un minuto

Scoprire più su Ajax WaterStop

4 posizioni di montaggio

4 posizioni di montaggio

Chiusura dell'acqua in 7 secondi

Valvola RuB inclusa

Standard ISO 5211

1" (DN 25)

1" (DN 25)

¾" (DN 20)

¾" (DN 20)

½" (DN 15)

½" (DN 15)

Fino a 1,100 m

raggio di comunicazione con un hub Ajax

Fino a 3 anni

di durata delle batterie

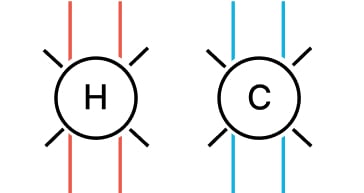

Compatibile con i tubi dell'acqua fredda e calda

Compatibile con i tubi dell'acqua fredda e calda

Protocollo radio Jeweller

Jeweller radio communication

Regolazione della potenza

Montaggio dell'attuatore elettrico

senza strumenti aggiuntivi

Prevenzione antiblocco automatica

con scenari

Scenari di automazione

Protezione dell'attuatore elettrico da tentativi di rimozione non autorizzati

Protezione dell'attuatore elettrico da tentativi di rimozione non autorizzati

Pulsante e leva

Pulsante e leva

per chiudere l'acqua manualmente

Notifiche ricche di informazioni nell'app

Ajax logo
10:00

Ajax

Casa: Allagamento rilevato, LeaksProtect in Cucina
Ajax logo
10:00

Ajax

Casa: Acqua chiusa, Ajax WaterStop in Cucina
Configurazione e gestione da remoto

Configurazione e gestione da remoto

Alimentazione esterna facoltativa

Notifiche sul surriscaldamento

Unità centrali e ripetitori compatibili

Verificare

Ovunque ci sia un rischio di allagamento

Residenza privata

Residenza privata

State tranquilli perché la vostra casa è affidata alle cure di Ajax. Ajax WaterStop chiude l'acqua quando necessario. In caso di emergenza, gli utenti e l'istituto di vigilanza sono immediatamente informati della perdita d'acqua nei locali. Potete dimenticare ogni preoccupazione per i danni alla vostra proprietà grazie al controllo tramite l'app e agli scenari di automazione.

Spazio pubblico

Spazio pubblico

Negli uffici, nelle biblioteche o nei centri commerciali, la rete di rilevatori di allagamenti e di valvole di interruzione contribuirà a eliminare gli allagamenti e a prevenire conseguenze costose. L'incidente viene rilevato senza disturbare il comfort di dipendenti e visitatori. I responsabili sapranno quando e dove si è verificata la perdita d'acqua per richiedere i servizi idraulici e di pulizia e guidarli sul posto dell'incidente.

Complessi industriali

Complessi industriali

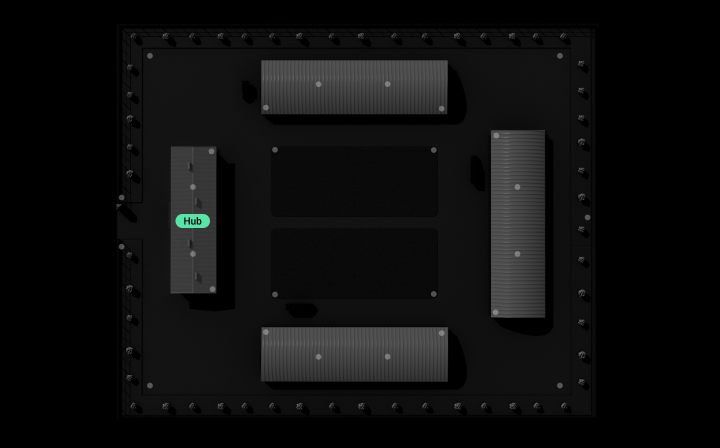

Un sistema Ajax può controllare fino a 200 rilevatori di allagamenti e valvole di interruzione dell'acqua. Grazie alle tecnologie di comunicazione wireless a lungo raggio e all'eccezionale durata della batteria, è facile costruire un sistema antiallagamento che potrebbe coprire gli impianti industriali di grandi dimensioni. Ogni perdita d'acqua può essere eliminata automaticamente senza fermare il processo della produzione.

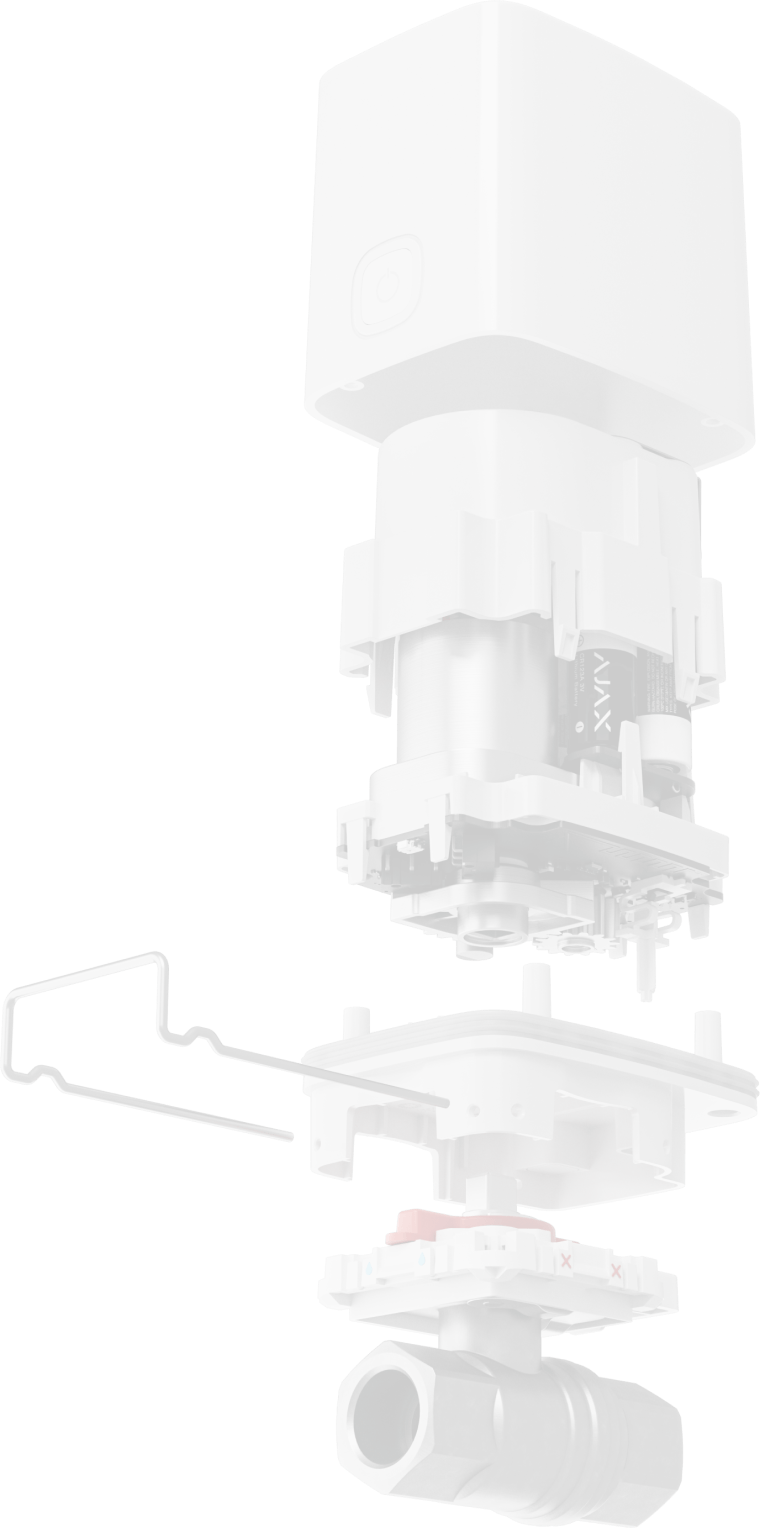

Scopri l'hardware a prova di futuro

Scopri l'hardware a prova di futuro
Attuatore elettrico
Pulsante per il controllo dell'approvvigionamento idrico
Gancio per il montaggio dell'attuatore elettrico senza attrezzi

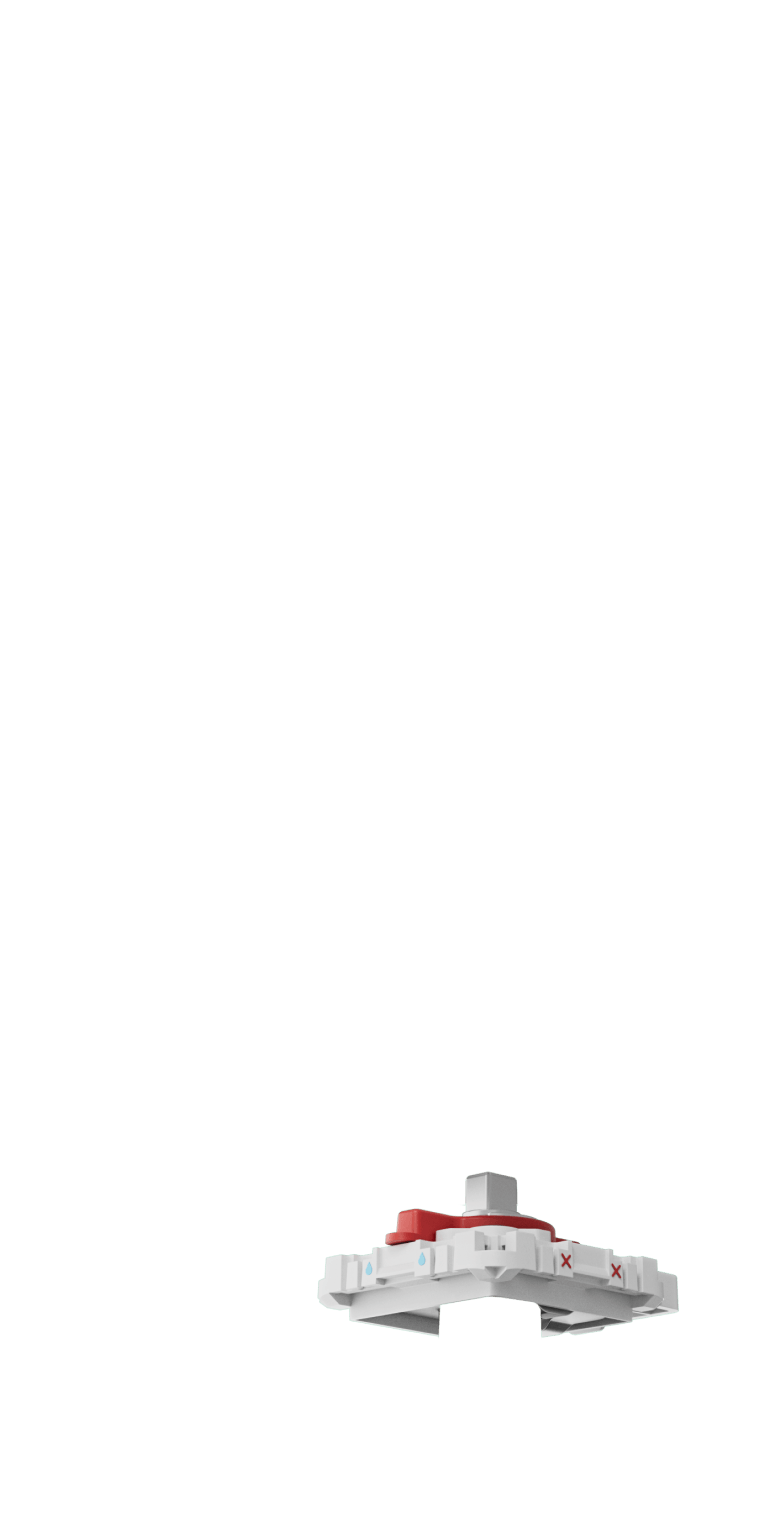

Flangia di montaggio con leva di chiusura manuale
Valvola RuB
  • Attuatore elettrico

  • Pulsante per il controllo dell'approvvigionamento idrico

  • Gancio per il montaggio dell'attuatore elettrico senza attrezzi

  • Flangia di montaggio con leva di chiusura manuale

  • Valvola RuB

Hardware

Chiusura dell'acqua in 7 secondi

Ajax WaterStop è dotato di un potente attuatore con una coppia massima di 8,5 N•m. Questo consente di chiudere una valvola di interruzione bloccata senza danneggiarla. In condizioni di funzionamento normali, Ajax WaterStop chiude l’acqua in 7 secondi dopo il comando o automaticamente in base allo scenario quando LeaksProtect o un rilevatore di terze parti rileva un allagamento. Con un tubo da ¾ di pollice e una pressione di 2,5 bar nella rete idrica, uscirà meno di 1 litro d’acqua.

All'interno del sistema antiallagamento Ajax, ogni dispositivo funziona con batterie preinstallate o dispone di un'alimentazione di riserva in caso dell'interruzione di energia elettrica. Il sistema monitora l'impianto 24 ore su 24, 7 giorni su 7, dandovi la certezza che la proprietà è protetta.

  • Chiude anche una valvola bloccata

  • Adatto agli impianti con alimentazione instabile o assente

Water shut off

Protezione a tutti i livelli

Ajax WaterStop è adatto al controllo di forniture di acqua calda e fredda ed è pronto a funzionare in ambienti difficili. Con una protezione aggiuntiva, Ajax WaterStop resiste alle sovracorrenti e segnala il surriscaldamento, rendendo impossibile il guasto dell'attuatore elettrico anche quando la valvola di interruzione è bloccata.

  • Notifica di surriscaldamento

  • Protezione da sovracorrenti

Waterstop protected

Valvola solida e affidabile

Ajax WaterStop è disponibile in tre versioni con diverse opzioni di valvole: ½" (DN 15), ¾" (DN 20) o 1" (DN 25). Queste sono le dimensioni più comuni utilizzate per coprire qualsiasi domanda, dalle strutture residenziali a quelle aziendali. Inoltre, l'attuatore elettrico di Ajax WaterStop è compatibile con tutte le valvole a sfera conformi allo standard ISO 5211. Così, quando si tratta di compiti e dimensioni specifiche, l'idraulico installa una valvola compilabile disponibile su tutti i mercati e l'installatore collega facilmente l'attuatore elettrico.

Valvola solida e affidabile

Come verificare se Ajax WaterStop è compatibile con una valvola di intercettazione di terze parti

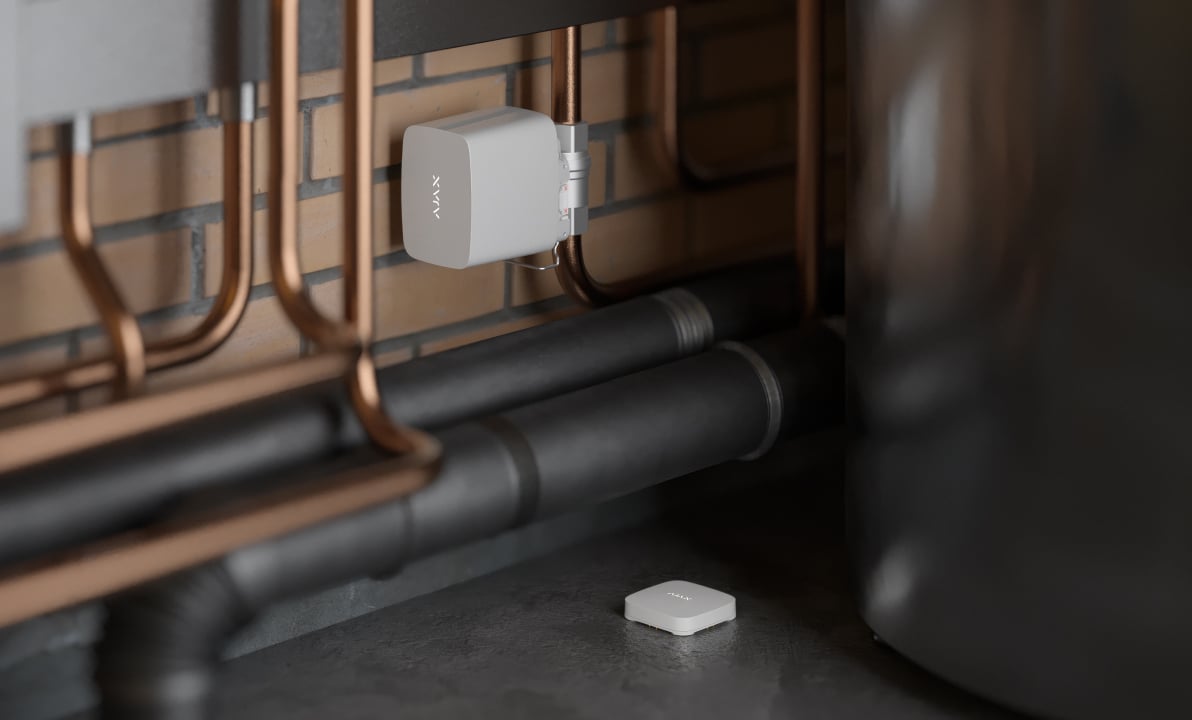

Installazione senza attrezzi

Il mito della difficoltà di installazione dei sistemi antiallagamento è stato sfatato. Ajax ha facilitato il processo riducendo al minimo un'installazione costosa, lunga e polverosa per clienti e professionisti. L'ingegneria hardware e software all'avanguardia ci ha permesso di implementare le capacità avanzate con un'autonomia significativa in un formato compatto. I rilevatori di allagamenti Ajax compatti sono adatti a luoghi difficili da raggiungere e non richiedono lo smontaggio della custodia: possono essere installati su una superficie orizzontale senza bisogno di fissarli. La valvola di interruzione si integra facilmente in un sistema idraulico esistente. L'attuatore elettrico non necessita di cavi e si adatta a spazi limitati, avendo quattro possibili posizioni di installazione verso la valvola.

Installazione senza attrezzi
Installazione senza attrezzi

Funzionamento autonomo

Funzionamento stabile per anni

Batterie

Non è necessario un cablaggio addizionale: Ajax WaterStop è autonomo e non dipende dalla rete elettrica a 110 o 220 V~. Grazie alla durata della batteria di 3 anni e all'assenza di cavi, il processo di installazione richiede molto meno tempo e fatica. Le app Ajax notificheranno in anticipo l'installatore e gli utenti del livello basso della batteria. Le batterie sono sostituibili, dopo tre anni di funzionamento l'installatore le sostituisce e Ajax WaterStop continua a funzionare come prima.

Batterie
  • Fino a 3 anni di funzionamento con le batterie preinstallate

  • Avviso di batteria scarica nell'app

  • Batterie CR123A sostituibili

Alimentazione esterna

Quando è previsto un funzionamento costante della valvola di interruzione nel luogo di installazione con temperature estreme, le batterie possono scaricarsi più rapidamente. L'opzione di collegare un alimentatore da 9–12 V⎓ sarà utile per eliminare la frequente sostituzione delle batterie e ridurre i costi di manutenzione. In questo caso, le batterie preinstallate serviranno come le batterie di riserva, quindi anche in caso di interruzione dell'alimentazione Ajax WaterStop continueranno a funzionare senza problemi.

Alimentazione esterna
  • Collegamento all'alimentazione di 9–12 V⎓

  • Batterie preinstallate come fonte di alimentazione di riserva

Tecnologie wireless esclusive

Il sistema Ajax utilizza la comunicazione radio bidirezionale sicura basata sul protocollo radio proprietario Jeweller. Supporta la crittografia a blocchi dei dati e l'autenticazione del dispositivo su ogni sessione di comunicazione con l'hub per prevenire sabotaggio, contraffazione o furto di dati.

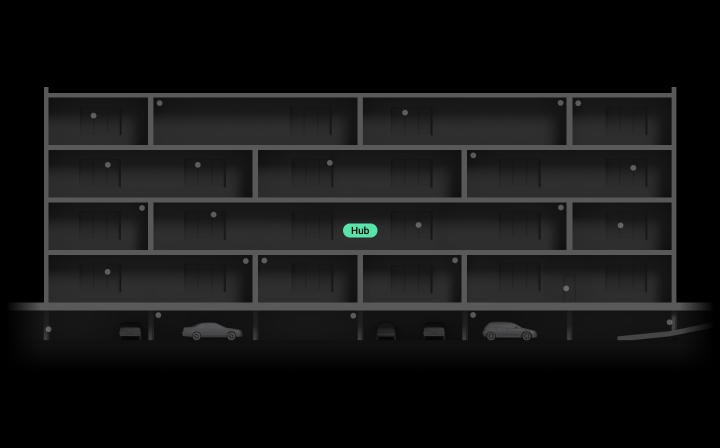

La tecnologia wireless Ajax garantisce fino a 1,100 metri di raggio di comunicazione del segnale radio in campo aperto: una distanza media più lunga rispetto alle soluzioni di altri produttori sul mercato. La regolazione automatica del consumo di energia lo rende efficiente dal punto di vista dei consumi, non utilizza sempre la potenza massima dei trasmettitori radio nei dispositivi del sistema. È anche più stabile, utilizzando frequenze radio con meno interferenze. Per proteggersi dalle interferenze radio e dalle intercettazioni del segnale, gli hub Ajax utilizzano il salto di frequenza: il sistema cambia automaticamente frequenza entro la banda e notifica l'istituto di vigilanza e gli utenti dell'inibizione.

  • Fino a 1,100 metri di raggio di comunicazione radio con un hub

  • Comunicazione radio bidirezionale criptata

  • Notifiche in caso di inibizioni e perdite di connessione

Code
Jeweller

Il protocollo radio Ajax utilizza il ping per visualizzare lo stato in tempo reale dei dispositivi e per trasmettere gli allarmi, gli eventi e tutte le misurazioni nelle app Ajax. Jeweller utilizza la crittografia e autenticazione per evitare la contraffazione.

Maggiori informazioni

Soluzione completa e adattabile

Utilizzate il ripetitore del segnale ReX per condizioni di segnale radio complesse, come case di grandi dimensioni con muri spessi o magazzini con diversi edifici. ReX amplifica la portata di tutti i dispositivi Ajax e gestisce la loro comunicazione con l'hub tramite Jeweller. E ReX 2 garantisce una comunicazione stabile anche attraverso acciaio e cemento tramite Ethernet utilizzando il cavo come canale di comunicazione aggiuntivo. Fino a 5 ripetitori possono operare all'interno di un sistema Ajax per espandere la rete due volte più grande, coprendo parcheggi sotterranei, seminterrati e hangar di metallo.

  • Fino a 5 ripetitori in un sistema

  • Ethernet come canale di comunicazione aggiuntivo

Software

Tutti i dati a portata di mano

Le app Ajax offrono la possibilità di configurare tutte le informazioni necessarie da remoto, ovunque ci sia Internet, da uno smartphone o PC. Gli utenti possono verificare lo stato del dispositivo e controllare l'approvvigionamento idrico da remoto: qualsiasi azione può essere eseguita con un solo clic.

Controllo dall'app

Il sistema Ajax invia all'istante notifiche ricche di dati: gli istituti di vigilanza e gli utenti sanno esattamente quale dispositivo si è attivato, quando e dove si è verificato l'evento. Il sistema controlla lo stato di ogni dispositivo e segnala se c'è un malfunzionamento o è il momento di sostituire le batterie.

Notifiche ricche di dati

Ajax WaterStop può essere configurato in qualsiasi momento da qualsiasi luogo, purché sia ​​disponibile una connessione Internet. Ci vogliono pochi secondi per modificare le impostazioni o riconfigurare lo scenario.

Configurazione da remoto

Il registro degli eventi registra 500 eventi recenti all'interno del sistema. I dati sono espliciti e contengono il nome del dispositivo, l'ora e la descrizione dell'evento. Questo aiuta a ricostruire l'evento reale e trovare le cause per ottenere informazioni esaustive per la compagnia assicurativa.

Registro degli eventi dettagliato

Completo monitoraggio dell'edificio

Con PRO Desktop, il personale amministrativo dell'edificio può osservare i dispositivi di sicurezza, automazione e casa intelligente. Stati del dispositivo, registro degli eventi e dati sul microclima: l'operatore ha un quadro completo in un'unica interfaccia intuitiva, informativa e centralizzata. Inoltre, la foto-verifica degli allarmi provenienti dai rilevatori della linea MotionCam aiuterà a scoprire la situazione nella struttura protetta e a reagire rapidamente. L'installatore può modificare da remoto le impostazioni e fornire servizi aggiuntivi in ​​base alle specifiche dell'impianto.

Completo monitoraggio dell'edificio

Automazione avanzata per una maggiore sicurezza

Ajax WaterStop fa parte dell'ecosistema Ajax. Utilizzando gli scenari, può interagire con i dispositivi di automazione e i rilevatori PhOD della linea MotionCam. Che si tratti di una piccola perdita d'acqua o di un allagamento, Ajax WaterStop chiude l'acqua in pochi secondi. Allo stesso tempo, MotionCam (PhOD) invia immagini alle app Ajax per identificare le cause della perdita d'acqua e valutare i possibili danni. E per prevenire le emergenze, il controllo automatico dell'approvvigionamento idrico chiude l'acqua quando nessuno la usa: una combinazione affidabile di sicurezza e automazione che funziona come un orologio svizzero.

Sistema antiallagamento

Sistema antiallagamento

Ajax WaterStop chiude automaticamente l'acqua quando LeaksProtect o qualsiasi altro rilevatore di allagamento di terze parti integrato in Ajax tramite Transmitter o MultiTransmitter rileva una perdita d'acqua.

  • Perdita d’acqua
  • LeaksProtect Jeweller
  • Ajax WaterStop Jeweller

Chiusura dell'acqua quando si cambia la modalità di sicurezza

Chiusura dell'acqua quando si cambia la modalità di sicurezza

Ajax WaterStop chiude automaticamente l'acqua quando si inserisce il sistema. Assicuratevi che non ci siano perdite d'acqua nell'impianto durante la vostra assenza.

  • Inserimento
  • Ajax WaterStop Jeweller

Approvvigionamento idrico programmato

Approvvigionamento idrico programmato

Programmando uno scenario, Ajax WaterStop interromperà automaticamente l'approvvigionamento idrico a una determinata ora.

  • Programma
  • Ajax WaterStop Jeweller

Solo con Ajax

Protetto dal sabotaggio

Rilevamento della perdita di connessione

Rilevamento della perdita di connessione

Il dispositivo scambia regolarmente dati con l'hub. Con le impostazioni di intervallo di ping minimo (3 pacchetti di dati una volta ogni 12 secondi), bastano solo 36 secondi per identificare la perdita di comunicazione e notificare l'istituto di vigilanza e gli utenti dell'incidente.

Gancio antisabotaggio

Gancio antisabotaggio

Gancio antisabotaggio impedisce lo smontaggio non autorizzato dell'attuatore elettrico, a meno che non si utilizzino strumenti speciali. Ajax WaterStop può essere installato senza problemi in uffici, ristoranti, biblioteche e altri luoghi pubblici.

Allarme tamper

Allarme tamper

La custodia è dotata di un tamper antisabotaggio che avvisa l'istituto di vigilanza e gli utenti quando l'attuatore elettrico viene smontato dal supporto. Inoltre, è utile per verificare che l'attuatore elettrico sia installato e fissato correttamente sulla valvola di interruzione.

Blocco di pulsante di controllo

Blocco di pulsante di controllo

Il pulsante di controllo sulla custodia può essere bloccato nelle app Ajax per evitare interruzioni manuali accidentali o non autorizzati.

Installazione e connessione intuitive

Ajax WaterStop è subito pronto all'uso. Si installa sulla flangia di montaggio in quattro possibili posizioni verso la valvola senza attrezzi e lo smontaggio della custodia. Un idraulico installa una valvola di interruzione in dotazione o un'altra valvola compatibile in anticipo, senza la presenza di un installatore: tutto ciò che si deve sapere sono le dimensioni dell'attuatore elettrico.

Le app Ajax aiutano a rendere rapidamente il dispositivo una parte di un sistema automatizzato. Non è necessario recarsi sull'impianto per disattivare il dispositivo o modificarne le impostazioni. Il design consente la manutenzione e la riparazione in punti difficili da raggiungere: tubazioni, scatole tecniche, pareti, ecc. È possibile sostituire l'attuatore elettrico senza smontare la valvola di interruzione.

Abbinamento al sistema di sicurezza tramite codice QR

Connection

Installazione su una valvola di interruzione senza smontare la custodia dell'attuatore elettrico

Installation

Configurazione e test nelle app mobili e desktop

Setup

Categorie di prodotti Ajax

In un sistema Ajax è possibile combinare dispositivi di tutte le categorie di prodotti: Protezione contro le intrusioni (sia Superior che Baseline), Videosorveglianza, Protezione antincendio o Comfort e automazione. Create il sistema in base alle vostre esigenze e gestitelo con un'unica interfaccia.

Ajax WaterStop — valvola di interruzione dell'acqua comandata a distanza

Ajax WaterStop consente di chiudere l'acqua a distanza presso un impianto con il sistema di sicurezza Ajax. Il dispositivo unisce una valvola Bonomi Industries di alta qualità, un attuatore elettrico e un'unità di controllo. La valvola per controllare l'alimentazione dell'acqua è collegata all'unità centrale tramite il protocollo wireless sicuro Jeweller. Ajax WaterStop può essere controllato da remoto da qualsiasi parte del mondo, serve solo un accesso a Internet. Le applicazioni Ajax mobili e PC consentono di controllare lo stato e modificare la posizione della valvola in qualsiasi momento. La valvola di interruzione dell'acqua Ajax WaterStop spegnerà automaticamente l'acqua in 7 secondi in caso di allarme di un rilevatore di perdite d'acqua LeaksProtect Ajax o di un sensore di terze parti. In caso di allarme, tutti gli utenti del sistema e l'istituto di vigilanza riceveranno una notifica dell'allarme e dell'attivazione dello scenario. Oltre allo scenario in caso di perdite d'acqua, è possibile impostare lo spegnimento dell'acqua a un certo orario o nel momento in cui il sistema di sicurezza viene inserito.

Caratteristiche della valvola di interruzione dell'acqua controllata a distanza Ajax WaterStop

La valvola di interruzione dell'acqua è disponibile in bianco e nero. Il dispositivo è compatibile con tubi per acqua fredda e calda. Per spegnere l'acqua, viene utilizzato un attuatore elettrico, che è protetto dal surriscaldamento e può funzionare a temperature fino a 60 °C nel luogo di installazione. Il tamper anti-manomissione incorporato segnala ogni tentativo di strappare la custodia dalla base di montaggio. Ajax WaterStop funziona grazie al protocollo di comunicazione wireless Jeweller, che consente la comunicazione con l'unità centrale del sistema di sicurezza a una distanza di 1100 m senza ostacoli. La gestione e la configurazione avvengono da remoto utilizzando le applicazioni Ajax. La tecnologia radio Jeweller fornisce una comunicazione bidirezionale tra l'unità centrale del sistema e la valvola di interruzione dell'acqua e protegge il dispositivo dal sabotaggio grazie alla crittografia a blocchi con chiave mobile. Inoltre, le notifiche vengono inviate immediatamente all'applicazione. Le applicazioni per PC e smartphone mostrano anche lo stato attuale del della valvola: aperta/chiusa, la carica della batteria, dell'alimentazione elettrica esterna e della comunicazione con l'unità centrale. L'intensità del segnale radio viene regolata automaticamente per ridurre il consumo di energia e le interferenze radio. Il salto di frequenza viene utilizzato per prevenire le interferenze e l'inibizione. La perdita di comunicazione viene rilevata in 36 secondi, questo tempo dipende dalle impostazioni della tecnologia di comunicazione. La valvola è dotata di ingresso per un alimentatore esterno di 9 V⎓, la valvola Bonomi Industries è inclusa. E funziona con temperature da -20°C a +170°C. Con l'aiuto della valvola, l'acqua viene bloccata in 7 secondi. Il valore può aumentare in caso di contaminazione della valvola di intercettazione. Per spegnere manualmente l'approvvigionamento di acqua in situazioni di emergenza, c'è una leva sulla base. Il controllo dell'alimentazione idrica non richiede strumenti particolari. Per il controllo manuale, c'è un pulsante sul corpo dell'attuatore elettrico, quando premuto, la valvola di interruzione si apre/si chiude. L'indicazione LED del logo Ajax indica lo stato dell'attuatore.

La valvola di interruzione dell'acqua Ajax WaterStop supporta scenari di automazione come:

  1. Risposta agli allarmi del sensore di perdite d'acqua.
  2. Cambio della modalità di sicurezza.
  3. Attività programmate.
  4. Risposta alla pressione di Button.
  5. Reazione alla temperatura.
  6. Attivazione di LightSwitch.

Compatibilità della valvola di interruzione dell'acqua Ajax

La valvola di interruzione è compatibile con le seguenti unità centrali e ripetitori del segnale:
  1. Hub Plus
  2. Hub 2 (2G)
  3. Hub 2 (4G)
  4. Hub 2 Plus
  5. Hub Hybrid (2G)
  6. Hub Hybrid (4G)
  7. Rex
  8. ReX 2

Installazione del dispositivo di interruzione dell'acqua Ajax

Il design della valvola di interruzione dell'acqua Ajax WaterStop consente di montare, mantenere e riparare i dispositivi in luoghi difficili da raggiungere: una miniera, una scatola tecnica, una parete, ecc. È possibile sostituire l'unità di controllo senza smontare la valvola di intercettazione. L'attuatore elettrico viene rimosso dalla valvola senza attrezzi. La valvola Ajax WaterStop è progettata per un uso all'interno. Per installare la valvola di interruzione, è necessario contattare un idraulico.

Set completo della valvola per lo spegnimento da remoto dell'acqua

Oltre a Ajax WaterStop Jeweller, il set comprende 4 batterie CR123A preinstallate che durano fino a 3 anni (quando un alimentatore esterno è collegato, le batterie diventano una fonte di alimentazione di riserva) e la guida rapida.
