vhfBridge

vhfBridge

Modulo per il collegamento dei sistemi di sicurezza Ajax a trasmettitori radio VHF di terze parti

Consegna immediata dell'allarme senza internet

Il transponder vhfBridge fornisce all'hub un altro canale di comunicazione con la centrale di monitoraggio, tramite onde radio VHF. Un transponder consente l'installazione dei sistemi di sicurezza Ajax in luoghi con connessione Internet instabile o assente: in zone di montagna, riserve naturali o aree desertiche.

Trasmette allarmi ed eventi di sistema in una frazione di secondo su decine di chilometri1. vhfBridge può essere utilizzato come canale di comunicazione principale o di riserva.
Instant alarm transmission without Internet

Affidabilità e versatilità prima di tutto

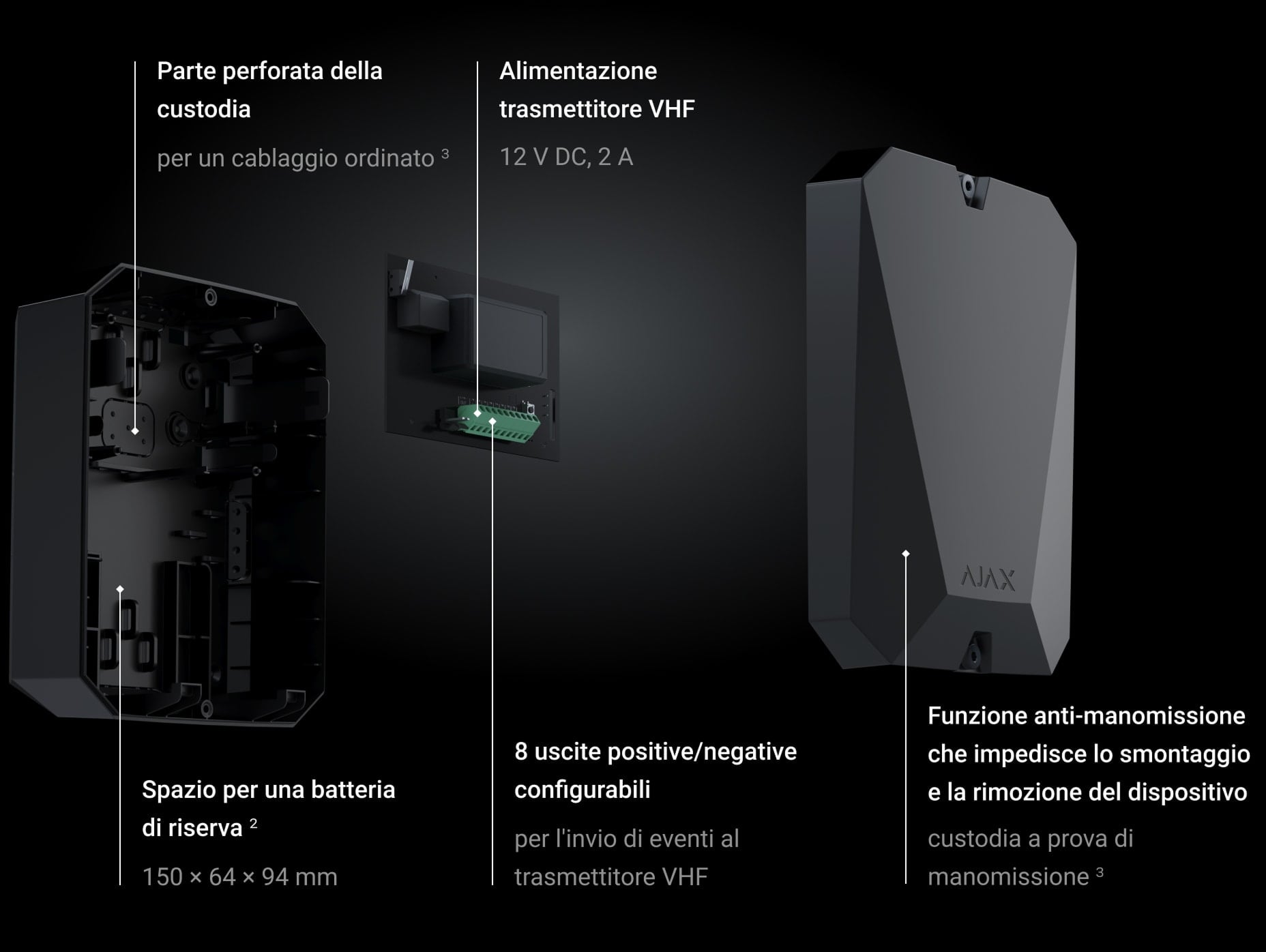

Reliability and versatility by design
vhfBridge può essere acquistato senza custodia
vhfBridge si collega a qualsiasi trasmettitore VHF con ingressi relè

Autonomia ben ponderata

Nella custodia vhfBridge è installata una batteria di riserva fino a 7 A⋅h, dalla quale è possibile alimentare un trasmettitore VHF con un consumo fino a 2 A. Questo permette di non dotare il trasmettitore di una batteria e riduce la frequenza della sua manutenzione.

In caso di interruzione di corrente presso la struttura, il transponder e il trasmettitore funzionano con una batteria di riserva per un massimo di 75 ore4, continuando a trasmettere gli eventi alla centrale ricezione allarmi.
  • Fino a 75 h4 di lavoro in caso di interruzione di corrente in loco
  • Cavità nella custodia per una batteria fino a 7 A⋅h
Elaborate autonomy

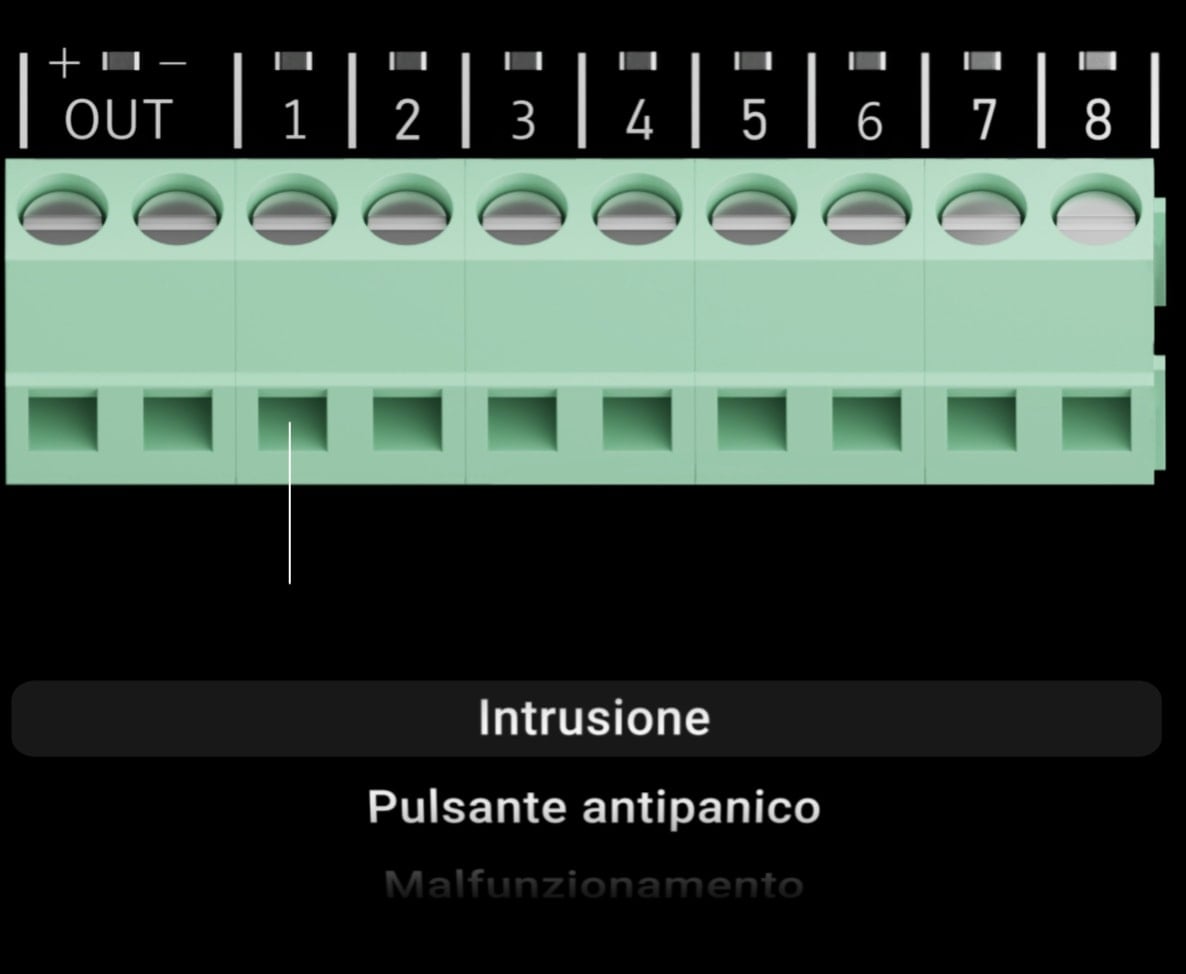

Trasmissione del segnale regolabile

Ricevi solo gli eventi di cui hai bisogno. È possibile configurare ogni uscita vhfBridge nell'app Ajax: impostare un evento o disabilitarlo.
Adjustable signalling

Sicurezza della comunicaziona senza compromessi

vhfBridge comunica con l'hub tramite protocollo radio criptato Jeweller. Garantisce l'interazione continua di tutti i dispositivi del sistema di sicurezza. Il protocollo radio utilizza il framing per sincronizzare la comunicazione dei dispositivi, l'autenticazione per eliminare la contraffazione e la crittografia per proteggere dalle fughe di dati.
Portata del segnale radio
fino a 1,800 m
Consegna allarme entro
0,15 secondi
Polling
da 12 secondi

Processo di installazione ben congegnato

Simile ad altri dispositivi Ajax, vhfBridge si connette all'hub nell'app tramite la scansione di un codice QR. La custodia del transponder ha aree perforate per un cablaggio più organizzato. Le uscite sono configurabili tramite app Ajax per smartphone e computer.
  • Aggiunta al sistema scansionando il codice QR
  • Montaggio sul muro
  • Collegamento di un trasmettitore VHF cablato
  • Impostazione nell'app
Hassle-free installation

Specifiche tecniche

Colore
Bianco e nero
Classificazione
Transponder per la comunicazione con la CRA tramite un trasmettitore radio VHF
Installazione
Da interno
Numero di uscite potenziali
8
Tipi di uscita
Scatto positivo o scatto negativo (dipende dalle impostazioni)
Tipi di trasmissione
Impulso e bistabile (dipende dalle impostazioni)
Consigliati dei trasmettitori VHF
Trasmettitore di allarme VHF Hawk di FSK Electronics
TX750C di RDC
TR-41 di Puper
Compatibile con unità centrali Ajax
Compatibile con ripetitori di segnale Ajax
Compatibile con trasmettitori radio VHF di terze parti
vhfBridge si collega a qualsiasi trasmettitore VHF con ingressi relè

Modelli consigliati
Supporto per la foto-verifica degli allarmi
No
Alimentazione principale
100-240 V, 50/60 Hz
Alimentazione di riserva
12 V DC fino a 75 ore di alimentazione transponder e trasmettitore
Tipo di batteria supportata
Batteria da 12V con un ciclo di carica completa fino a 30 ore.

La dimensione massima della batteria per l'installazione nella custodia è di 150 × 64 × 94 mm
Tipo di batteria consigliata
Batteria da 12V con una capacità di 4 o 7 A⋅h

La batteria di riserva non è inclusa nel set
Alimentazione trasmettitore VHF
12 V DC, 2 A
Anti-sabotaggio
Protezione contro la contraffazione
Avviso in caso di inibizione
Anti-manomissione contro l'apertura e la rimozione
Batteria di riserva
Protocollo radio Jeweller
Portata del segnale radio — fino a 1 800 m in campo aperto
Connessione bidirezionale

Bande di frequenza radio:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(dipende dal paese di vendita)

Potenza del segnale radio autoregolante — fino a 20 mW
Crittografia dei blocchi basata sull'algoritmo AES
Intervallo ping del rilevatore — 12-300 secondi
Salti di frequenza

Scopri di più su Jeweller
Classe di protezione
IP50
Temperature di funzionamento
Da –10°C a +40°C
Umidità di funzionamento
Fino al 75%
Dimensioni
196 × 238 × 100 mm (con custodia)
145 × 89 × 51 mm (senza custodia)
Peso
840 g (con custodia)
165 g (senza custodia)
Garanzia
Servizio di garanzia per 24 mesi dalla data di acquisto.

Maggiori informazioni
Set completo
vhfBridge
Cavo di alimentazione
Cavo di collegamento alla batteria da 12 V
Kit di installazione
Custodia
Guida rapida
Vita utile
10 anni
1 La distanza varia in base al trasmettitore, al terreno e alle condizioni meteorologiche. La portata massima varia in ogni caso particolare.
2 La batteria di riserva non è inclusa nel set.
3 vhfBridge può essere venduto senza custodia.
4 Quando si utilizza una batteria con una capacità da 7 Ah.
