Protocoles radio Ajax
Cette page explique les facteurs qui affectent la qualité de communication radio et les technologies qui permettent aux appareils Ajax de transmettre régulièrement des événements et des alarmes avec la vérification par photo sur de longues distances.
Jeweller
En utilisant ping, Jeweller affiche l'état du dispositif en temps réel et transmet les alarmes, les événements et toutes les valeurs mesurées à des applications Ajax. Il est doté d'un système de chiffrement et d'authentification afin d'éviter l'usurpation des données.
Wings
Canal de communication de secours, Wings est conçu pour transférer de gros paquets de données, principalement pour des réglages individuels tels que les langues de l'interface et les mises à jour du firmware.
Portée maximale
Les données de communication radio sont transmises par ondes radio. Dans des conditions idéales, il n'y a pas d'obstacles ou d'interférences sur le trajet des ondes, et celles-ci se déplacent de l'émetteur au récepteur en utilisant le trajet le plus court. C'est dans les conditions d'espace ouvert que la portée de communication maximale peut être obtenue. Il s'agit d'une référence généralement acceptée pour comparer les capacités des technologies radio, ainsi que des équipements utilisant les communications radio.
La portée de communication maximum du protocole radio Jeweller est de 2000 mètres, et celle de Wings est de 1700 mètres.
Facteurs affectant la portée de communication radio

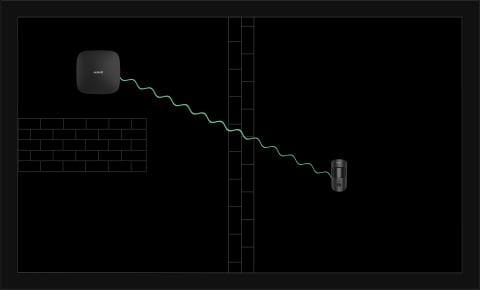

Obstacles
Dans des conditions réelles, les ondes radio entrent en collision avec des obstacles. Les ondes traversent certains obstacles sans perte et se réfléchissent sur d'autres, mais il existe des obstacles qui absorbent les ondes radio - les propriétés de ces obstacles dépendent de leur matériau, de leur forme et de leur épaisseur. La pluie, la neige, la poussière, même l'air très humide peuvent être insignifiants, mais ce sont des obstacles, comme les personnes. En règle générale, face à un obstacle, le signal radio s'atténue, perdant une partie de sa puissance.
Plus le signal rencontre d'obstacles, plus la portée de transmission des données est courte. En outre, lorsqu'elles sont réfléchies, les ondes radio changent de direction.
Interférence
D'autres ondes de la même fréquence ainsi que des ondes radio du même transmetteur réfléchies par des obstacles peuvent se trouver sur le trajet des ondes radio. Leur influence mutuelle est appelée interférence. Elle n'entraîne pas toujours une atténuation du signal, mais a un effet négatif dans la plupart des cas.

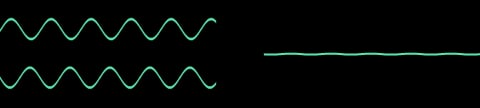

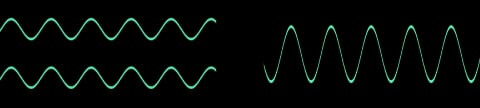

Les signaux en phase sont amplifiés
Les signaux en déphasage sont atténués
Les protocoles radio Jeweller et Wings fonctionnent à 868 ou 915 MHz, selon la région de vente. Ces bandes sont beaucoup moins bruyantes par rapport aux fréquences Wi-Fi - 2,4 GHz et 5 GHz ainsi que 433 MHz, qui sont utilisées par les appareils électroniques IoT, les unités à télécommande et les systèmes d'alarme de sécurité dépassés.
Diffraction
Les ondes radio sont capables de passer à travers de petits trous sans atténuation significative - cette propriété est appelée diffraction.
La présence d'un conduit de ventilation dans une paroi non radiotransparente assure, dans certaines conditions, une communication radio stable dans la pièce adjacente.
Effet d'obstacle matériau sur un signal radio
Selon le matériau, les obstacles peuvent réfléchir les ondes radio, les absorber, en les privant d'une partie de leur puissance, ou n'avoir aucun effet sur le signal radio. Ces matériaux sont appelés radio-transparents. Plus le coefficient d'absorption du signal est élevé et plus l'obstacle est épais, plus l'impact sur la transmission radio est fort.
Faible coefficient d'absorption du signal — jusqu'à 3 dB
Perte de puissance de 50%, portée de transmission réduite de 30%
Brique rouge sèche de 90 mm d'épaisseur
Plaque de plâtre de 100 mm d'épaisseur
Bois sec de 80 mm d'épaisseur
Vitre de 15 mm d'épaisseur
Coefficient d'absorption moyen du signal — 5–20 dB
La puissance est réduite de 10 fois ; la portée de transmission est réduite de 60%
Brique de 250 mm d'épaisseur
Bloc brise-vent de 200 mm d'épaisseur
Béton de 100 mm d'épaisseur
Maçonnerie de 200 mm d'épaisseur
Coefficient d'absorption du signal : plus de 20 dB
La puissance est réduite plus de 100 fois ; la portée de transmission est réduite de 70%
Béton de 300 mm d'épaisseur
Béton armé de 200 mm d'épaisseur
Poutres en aluminium et en acier
Grand aquarium rempli d'eau
Réduction de l'intensité du signal à 10%

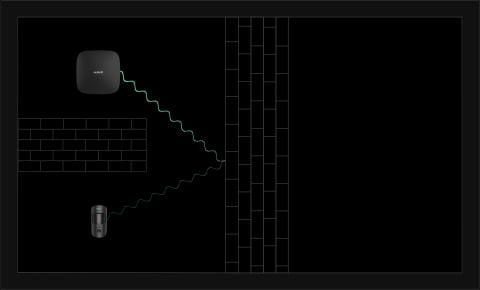

Obstacles reflétant les signaux
Sur nos fréquences, le signal sera réfléchi par un objet ayant une surface droite et une taille d'au moins 30x30 cm.
Miroir
Métal
Toutes les surfaces réfléchissent les signaux radio dans une certaine mesure. Mais les métaux et les miroirs le font dans une plus grande mesure.
Calcul de la portée de communication radio entre les appareils Ajax
Pas de théorie — juste des essais pratiques avec des appareils de détail. Les essais sont réalisés sur un site d'essai où le bruit radioélectrique est minimal et les conditions météorologiques favorables : un échange constant de données entre la centrale et l'appareil est maintenu, la distance entre eux augmentant progressivement. Dès que la centrale cesse de recevoir l'accuser réception des événements, la portée de communication est fixée. Après confirmation de la valeur par plusieurs tests, la caractéristique « portée de communication » est attribuée à l'appareil.
Il s'agit d'une approche standard de l'industrie pour la détermination de la portée de communication, nécessaire pour comparer les appareils de la gamme de produits d'un même fabricant et les solutions concurrentes de différents fabricants.
Calculateur de la portée de communication radio

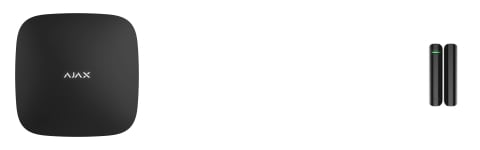

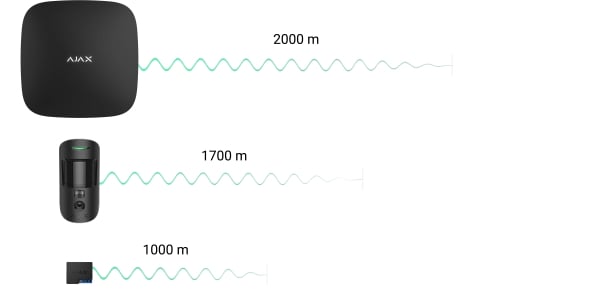

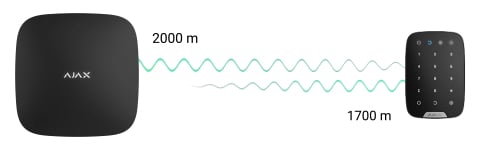

Pourquoi les appareils Ajax ont des portées de communication radio différentes

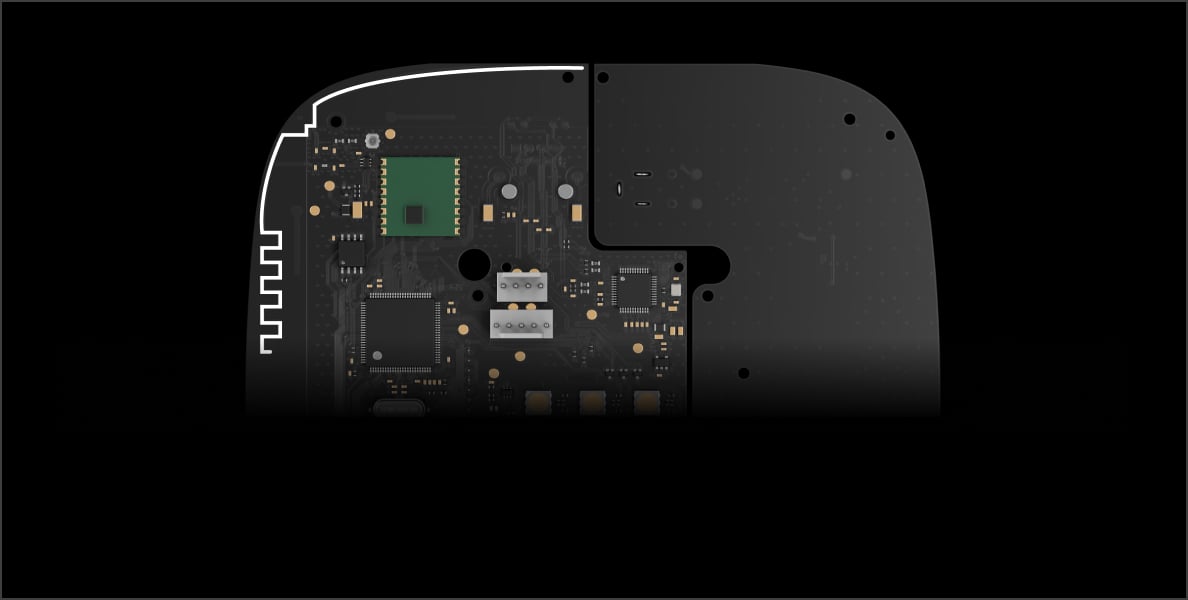

Du côté de l'appareil, la portée de la transmission des données dépend de l'intensité du signal du transmetteur, des paramètres de l'antenne et de la sensibilité du récepteur. Les protocoles radio Jeweller et Wings permettent une communication bilatérale entre les appareils. Par conséquent, chaque appareil transmet et reçoit des signaux.
Les détecteurs, les relais et les autres appareils Ajax ont des composants matériels et des antennes différents, des matériaux du boîtier et une consommation d'énergie différents, ce qui influe sur la portée maximale de la transmission et de la réception des données.
Lorsque l'on évalue la portée de communication entre deux appareils, il faut se concentrer sur l'appareil dont la portée de communication maximale est la plus faible. Par exemple, si le Hub a une portée de 2000 mètres et le MotionProtect de 1700 mètres, ces appareils pourront échanger des données à une distance maximale de 1700 mètres.
La portée de communication radio d'un appareil Ajax est indiquée sur l'emballage, dans le manuel d'utilisateur et sur la page du produit du site web officiel.
