Ajax WaterStop Jeweller

Ajax WaterStop Jeweller

Vanne d’arrêt d’eau avec contrôle à distance

Ajax WaterStop Jeweller a remporté le Red Dot Design Award
red-dot

Pas une goutte de problèmes

Ajax WaterStop coupe automatiquement l'eau en 7 secondes sur un site équipé d'un système de sécurité Ajax si LeaksProtect ou un détecteur de fuite d'eau tiers est déclenché. Le dispositif combine une vanne de qualité et un moteur électrique puissant. Vous pouvez contrôler Ajax WaterStop et vérifier son état depuis n'importe où dans le monde : il vous suffit d'une connexion Internet et d'une application Ajax. Vous pouvez également créer un scénario pour couper l'eau à une heure précise ou lors de l'armement du système.

Les caractéristiques de Ajax WaterStop en une minute

Découvrez Ajax WaterStop

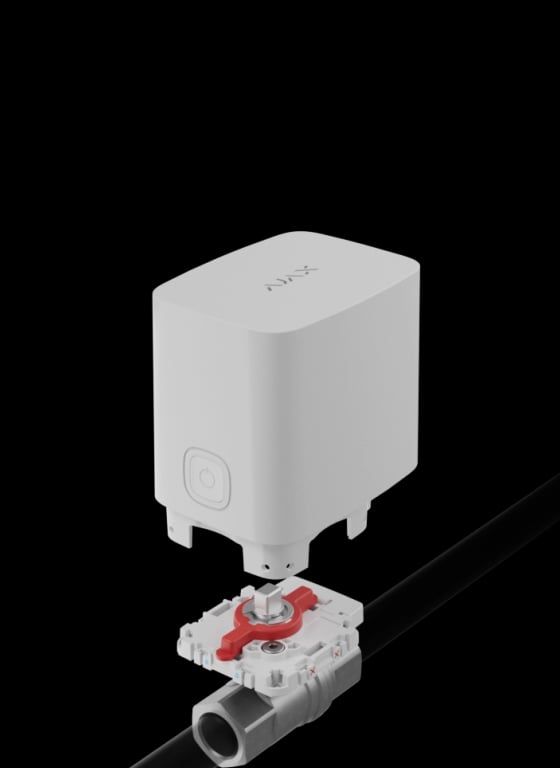

4 positions de montage

4 positions de montage

Coupure de l'arrivée d'eau en 7 secondes

Vanne RuB incluse

Norme ISO 5211

1" (DN 25)

1" (DN 25)

¾" (DN 20)

¾" (DN 20)

½" (DN 15)

½" (DN 15)

Jusqu'à 1 100 m

portée de communication avec une centrale Ajax

Jusqu'à 3 ans

de vie de la batterie

Compatible avec les tuyaux d'eau chaude et froide

Compatible avec les tuyaux d'eau chaude et froide

Communication radio Jeweller

Jeweller radio communication

Réglage de la puissance

Montage du moteur électrique

sans outils supplémentaires

Prévention automatique du blocage

grâce aux scénarios

Scénarios d'automatisation

Protection du moteur électrique contre le démontage non autorisé

Protection du moteur électrique contre le démontage non autorisé

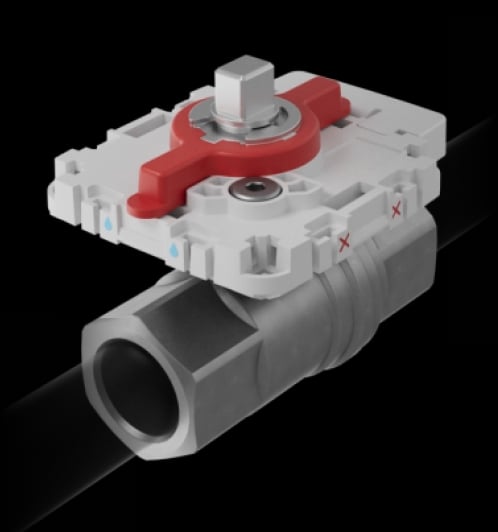

Bouton et poignée

Bouton et poignée

pour couper l'eau manuellement

Notifications riches en informations dans l'application

Ajax logo
10:00

Ajax

Maison: Fuite détectée, LeaksProtect dans Cuisine
Ajax logo
10:00

Ajax

Maison: L'eau coupée, Ajax WaterStop dans Cuisine
Contrôle et configuration à distance

Contrôle et configuration à distance

Alimentation externe en option

Signale en cas de surchauffe

Centrales et prolongateurs de portée compatibles

Vérifier

Partout, où il y a un risque de fuite d'eau

Résidence privée

Résidence privée

Votre maison est sous la protection d'Ajax. Ajax WaterStop coupe l'alimentation en eau si nécessaire. En cas d'urgence, les utilisateurs et la société de sécurité sont immédiatement informés de la fuite d'eau dans les locaux. Ne vous souciez plus des dommages aux biens grâce à des scénarios de contrôle et d'automatisation intégrés dans l'application.

Espace public

Espace public

Dans des bureaux, des bibliothèques ou des centres commerciaux, le réseau de détecteurs de fuites et de vannes d'arrêt contribuera à éliminer les inondations et à prévenir des conséquences coûteuses. L'incident peut être détecté sans perturber le confort des employés et des visiteurs. Les responsables savent exactement quand et où la fuite d'eau s'est produite pour faire appel à des services de plomberie et de nettoyage et les conduire sur les lieux.

Sites industriels

Sites industriels

Un seul système Ajax peut contrôler jusqu'à 200 détecteurs de fuites d'eau et vannes d'arrêt. Grâce aux technologies de communication sans fil à longue portée et à l'autonomie exceptionnelle de la batterie, il est facile de mettre en place un vaste réseau de prévention des fuites d'eau couvrant d'importantes installations industrielles. Chaque fuite d'eau peut être éliminée automatiquement sans arrêter la production.

Le matériel résistant à l'épreuve du temps

Le matériel résistant à l'épreuve du temps
Moteur électrique
Bouton de commande de l'alimentation en eau
Verrou permettant le montage du moteur électrique sans outils
Support avec poignée pour l'arrêt manuel
Vanne RuB
  • Moteur électrique

  • Bouton de commande de l'alimentation en eau

  • Verrou permettant le montage du moteur électrique sans outils

  • Support avec poignée pour l'arrêt manuel

  • Vanne RuB

Matériel

Coupure de l'arrivée d'eau en 7 secondes

Ajax WaterStop est équipé d’un moteur puissant dont le couple peut atteindre 8,5 N·m. Cela suffit pour fermer même une vanne bloquée sans risquer de l’endommager. Dans des conditions normales, Ajax WaterStop coupe l’eau en 7 secondes après la commande ou automatiquement par scénario chaque fois que LeaksProtect ou un détecteur tiers détecte une fuite. Avec un tuyau de ¾ de pouce et une pression de 2,5 bars dans le système d’alimentation en eau, moins d’un litre d’eau s’échappe.

Dans le système de prévention des fuites d'eau basé sur Ajax, chaque appareil fonctionne avec des batteries préinstallées ou dispose d'une alimentation de secours en cas de panne de courant. Le système surveille l'installation 24 heures sur 24, 7 jours sur 7, ce qui vous permet de protéger votre propriété en toute tranquillité d'esprit.

  • Permet de fermer même une vanne bloquée

  • Convient aux installations dont l'alimentation électrique est absente ou instable

Water shut off

Protégé à tous les niveaux

Ajax WaterStop est idéal pour contrôler l'approvisionnement en eau chaude et froide tout en étant prêt à fonctionner dans des environnements difficiles. Grâce à sa protection supplémentaire, Ajax WaterStop résiste aux surintensités et signale les surchauffes, ce qui rend impossible toute défaillance du moteur électrique, même lorsque la vanne d'arrêt est bloquée.

  • Notification de surchauffe

  • Protection contre les surintensités

Waterstop protected

Vanne d'arrêt solide tout-en-un

Ajax WaterStop est disponible en trois versions avec des vannes différentes : ½" (DN 15), ¾" (DN 20), ou 1" (DN 25). Il s'agit des tailles les plus courantes utilisées pour répondre à toutes les demandes, qu'il s'agisse d'installations commerciales ou résidentielles. En outre, l'actionneur électrique est compatible avec tous les robinets à tournant sphérique conformes à la norme ISO 5211. Ainsi, lorsqu'il s'agit de tâches et de dimensions spécifiques, il suffit au plombier d'installer une vanne compilable présente sur tous les marchés et à l'installateur de raccorder facilement l'actionneur électrique.

Vanne d'arrêt solide tout-en-un

Comment vérifier si Ajax WaterStop est compatible avec une vanne d'arrêt tierce

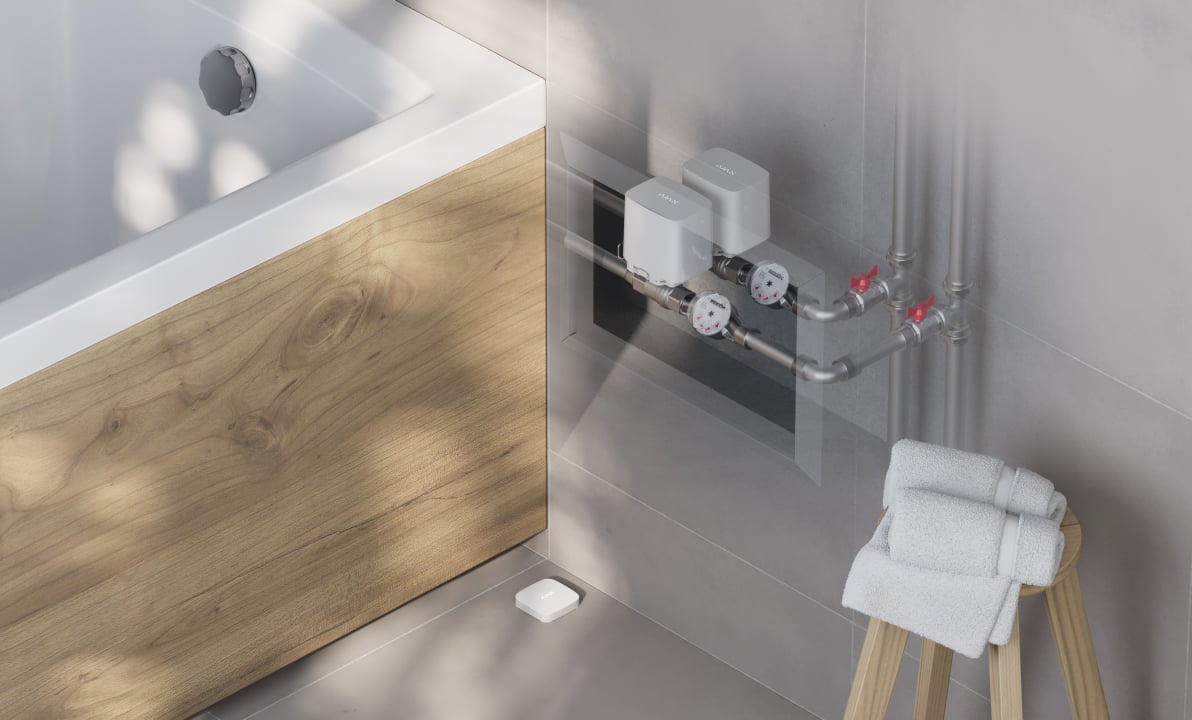

Installation sans travaux de construction

Le mythe selon lequel les systèmes anti-inondation sont difficiles à installer est brisé. Ajax a réussi à rendre le processus d'installation coûteux, long et poussiéreux plus facile que jamais. Grâce à une conception matérielle et logicielle de pointe, nous avons pu introduire des capacités avancées avec une grande autonomie dans un format compact. Les détecteurs de fuites d'eau ultra-compacts Ajax conviennent aux endroits difficiles d'accès et ne nécessitent pas le démontage du boîtier : ils peuvent être posés sur une surface horizontale sans être fixés. La vanne d'arrêt s'installe facilement dans un système de plomberie existant. L'unité d'actionnement ne nécessite pas de câbles et s'adapte aux espaces restreints, ayant quatre positions d'installation possibles par rapport à la vanne.

Installation sans travaux de construction
Installation sans travaux de construction

Fonctionnement autonome

Des performances stables pendant des années

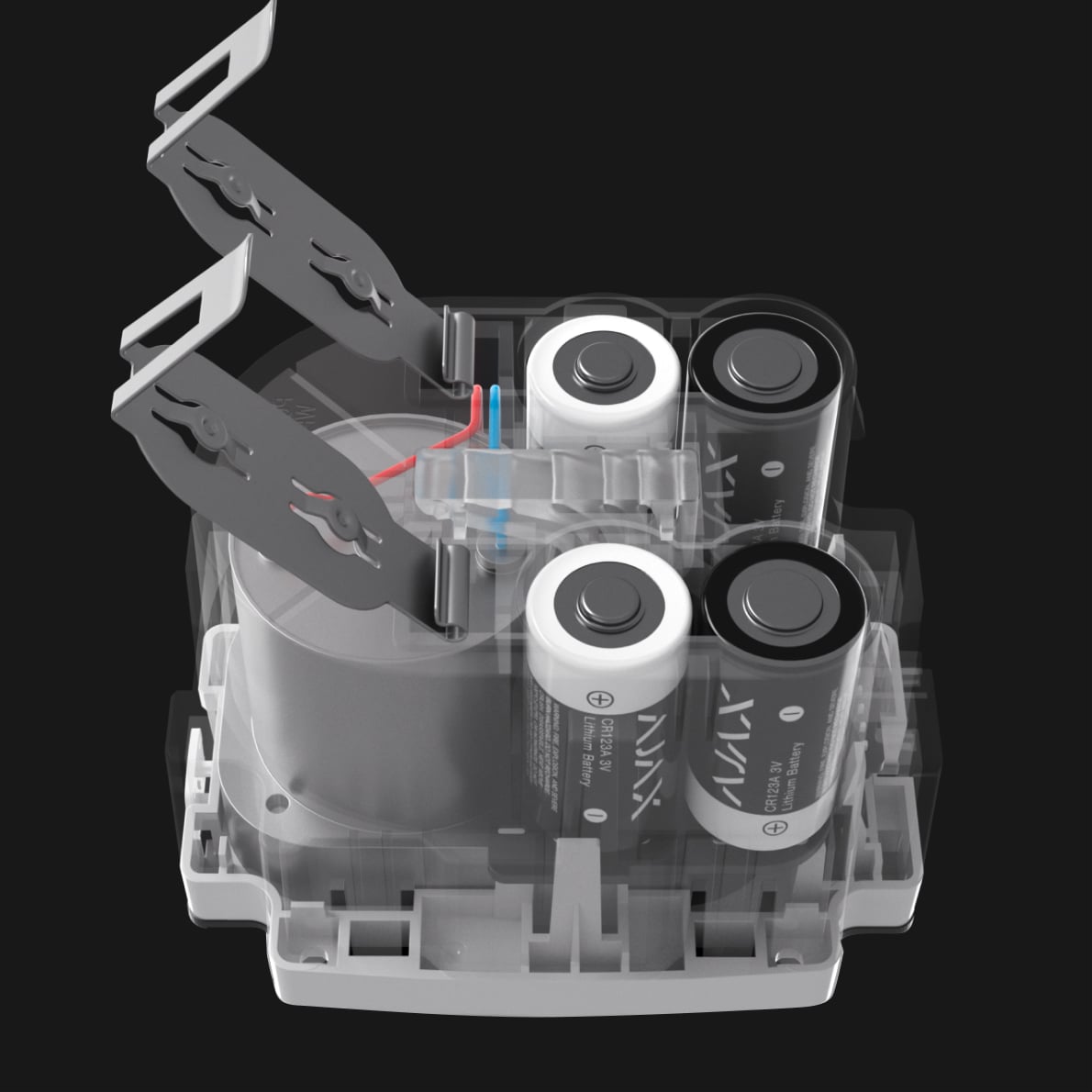

Batteries

Aucun passage de câble supplémentaire n'est nécessaire : Ajax WaterStop est autonome et indépendant du réseau 110 ou 220 V~. Avec une durée de vie des batteries de 3 ans et l'absence de fils, le processus d'installation prend beaucoup moins de temps et d'efforts. Les applications Ajax informent à l'avance le technicien chargé de l'installation et les utilisateurs du faible niveau de la batterie. Les batteries sont remplaçables. Après trois ans de fonctionnement, l'installateur les remplace et Ajax WaterStop continue de fonctionner comme avant.

Batteries
  • Jusqu'à 3 ans de fonctionnement avec les batteries préinstallées

  • Avertissement de batterie faible dans l'application

  • Batterie CR123A remplaçable

Alimentation externe

Lorsqu'un fonctionnement permanent de la vanne d'arrêt est nécessaire ou que le lieu d'installation est soumis à des températures extrêmes, les batteries peuvent se décharger plus rapidement. Il est possible de brancher une source d'alimentation de 9 à 12 V⎓ en option, ce qui permettra d'éviter les remplacements de batterie fréquents et de réduire les coûts de service. Les batteries préinstallées assureront une continuité de service, même en cas de panne de courant, pour que Ajax WaterStop fonctionne sans problème.

Alimentation externe
  • Connexion à l'alimentation 9–12 V⎓

  • Batteries préinstallées comme source d'alimentation de secours

Technologies uniques sans fil

Le système Ajax utilise une communication radio bidirectionnelle sécurisée basée sur le protocole propriétaire Jeweller. Il prend en charge le chiffrement par blocs et l'authentification de l'appareil pour chaque session avec la centrale afin d'empêcher le sabotage, l'usurpation ou le vol des données.

La technologie Ajax sans fil garantit une portée de communication des signaux radio jusqu'à 1 100 mètres en champ libre : une distance moyenne plus longue que les solutions des autres fabricants sur le marché. Le contrôle automatique de la consommation d'énergie le rend économe en énergie, car il n'utilise pas toujours la puissance maximale des émetteurs radio des dispositifs du système. Le dispositif est également plus stable, car il utilise des fréquences radio avec moins d'interférences. Pour se protéger contre les interférences radio et l'interception de signaux, les centrales Ajax utilisent le saut de fréquence : le système change automatiquement de fréquence et informe l'entreprise de sécurité et les utilisateurs du brouillage.

  • Jusqu'à 1 100 mètres de portée de communication radio avec une centrale

  • Communication bidirectionnelle chiffrée

  • Notifications en cas d'interférence et de perte de connexion

Code
Jeweller

Le protocole radio Ajax utilise ping pour afficher l'état actuel des appareils et pour transmettre les alarmes, les événements et toutes les valeurs mesurées aux applications Ajax. Il est doté d'un système de chiffrement et d'authentification pour lutter contre l'usurpation des données.

En savoir plus

Adaptable et riche en informations

Utilisez le prolongateur de portée ReX dans des conditions complexes pour le signal radio, comme les grandes maisons avec des murs épais ou les entrepôts avec plusieurs bâtiments. ReX améliore la portée de tous les appareils Ajax et gère leur communication avec la centrale via Jeweller. Et ReX 2 assure une communication stable même à travers l'acier et le béton via Ethernet en utilisant le fil comme voie de communication supplémentaire. Jusqu'à 5 prolongateurs de portée peuvent fonctionner au sein d'un système Ajax pour doubler la superficie du réseau, couvrant ainsi les parkings souterrains, les sous-sols et les hangars métalliques.

  • Jusqu'à 5 prolongateurs de portée du signal dans un système

  • Ethernet comme réseau de communication supplémentaire

Logiciel

Toutes les données à portée de main

Les applications Ajax sont intuitives et offrent la possibilité d'obtenir toutes les informations à distance, partout où une connexion Internet est disponible, à partir d'un smartphone ou d'un PC. Les utilisateurs peuvent vérifier l'état de l'appareil et contrôler l'alimentation en eau à distance : toute action peut être effectuée en un seul clic.

Contrôle dans l'application

Le système Ajax envoie instantanément des notifications d'alarme riches en données : les centres de télésurveillance et les utilisateurs savent exactement quel dispositif a été déclenché, quand et où l'événement s'est produit. Le système contrôle l'état de chaque appareil et signale tout dysfonctionnement ou le moment de remplacer les batteries.

Notifications riches en données

Ajax WaterStop peut être configuré à tout moment et de n'importe où, à condition qu'une connexion Internet soit disponible. Quelques secondes suffisent pour modifier les paramètres ou reconfigurer le scénario.

Configuration à distance

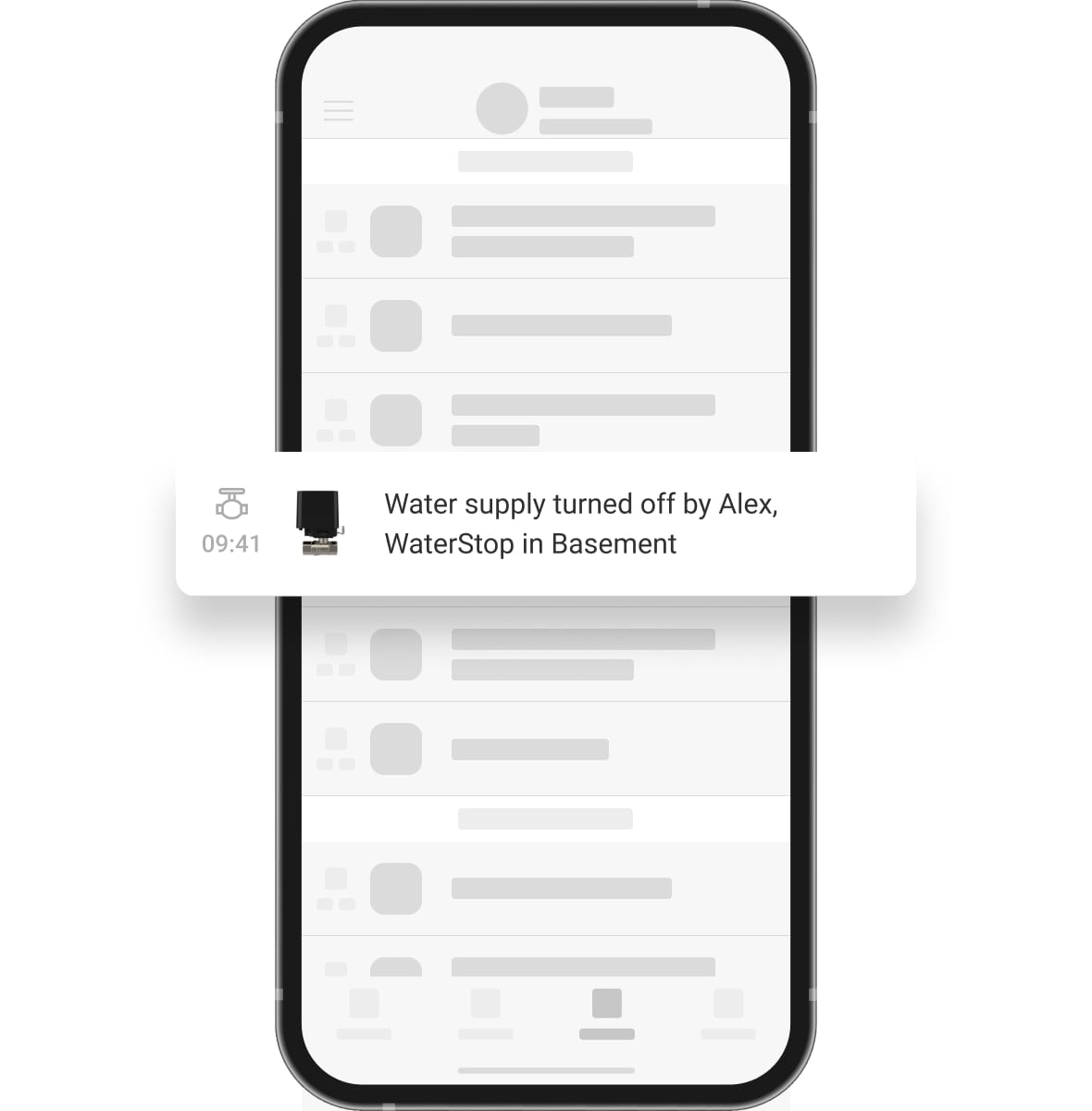

Le journal des événements enregistre 500 événements récents au sein du système. Les notifications contiennent des informations détaillées sur l'appareil, l'heure et la description de l'événement. Il permet de reconstituer l'événement réel et d'en trouver les causes afin d'obtenir des informations complètes pour les pompiers ou une compagnie d'assurance.

Journal des événements détaillé

Surveillance complète du bâtiment

Avec PRO Desktop, le personnel d'administration du bâtiment peut observer les dispositifs de sécurité, d'automatisation et de maison intelligente. État de l'appareil, journal des événements et données sur le microclimat : l'opérateur dispose d'une image complète dans une interface intuitive, informative et centralisée. La vérification photo des alarmes émises par les détecteurs de la ligne MotionCam permet de déterminer la situation de l'installation protégée et d'y répondre rapidement. L'installateur peut modifier à distance les paramètres et fournir des services supplémentaires en fonction des spécifications du système.

Surveillance complète du bâtiment

Automatisation avancée pour une sécurité renforcée

Ajax WaterStop fait partie de l'écosystème Ajax. En utilisant les scénarios, il peut interagir avec les dispositifs d'automatisation et les détecteurs PhOD de la gamme MotionCam. Qu'il s'agisse d'une petite fuite d'eau ou d'une inondation massive, Ajax WaterStop coupe l'eau en quelques secondes. Au même moment, MotionCam (PhOD) envoie des images aux applications Ajax afin d'identifier la cause de la fuite d'eau et d'évaluer les dégâts éventuels. Et pour éviter les situations d'urgence, le contrôle automatique de l'approvisionnement en eau coupe l'eau lorsque personne ne l'utilise : un mariage parfait entre la sécurité et l'automatisation qui fonctionne comme une montre suisse.

Système de prévention des fuites d'eau

Système de prévention des fuites d'eau

Ajax WaterStop coupe automatiquement l'eau en cas de détection d'une fuite par LeaksProtect ou tout autre détecteur anti-inondation tiers intégré à Ajax via Transmitter ou MultiTransmitter.

  • Fuite d’eau
  • LeaksProtect Jeweller
  • Ajax WaterStop Jeweller

Arrêt de l'eau lors du changement de mode de sécurité

Arrêt de l'eau lors du changement de mode de sécurité

Ajax WaterStop coupe automatiquement l'eau lorsque vous armez le système. Assurez-vous que les locaux ne présentent pas de fuites d'eau pendant votre absence.

  • Armement
  • Ajax WaterStop Jeweller

Planification de l'arrivée d'eau

Planification de l'arrivée d'eau

Programmez un calendrier et Ajax WaterStop coupera automatiquement l'alimentation en eau à une heure donnée.

  • Programme horaire
  • Ajax WaterStop Jeweller

Uniquement avec Ajax

Résistant au sabotage

Détection de perte de communication

Détection de perte de communication

L'appareil échange régulièrement des données avec la centrale. En utilisant l'intervalle ping minimal (3 paquets de données une fois en 12 secondes), il ne faut que 36 secondes pour identifier la perte de communication et notifier l'incident à la société de sécurité et aux utilisateurs.

Verrous de montage anti-sabotage

Verrous de montage anti-sabotage

Le verrou de montage anti-sabotage empêche le démontage non autorisé de l'actionneur électrique. Avec ce verrou, il n'est pas possible de démonter ce dernier sans outils spéciaux. Ainsi, Ajax WaterStop peut être installé dans des bureaux, des restaurants, des bibliothèques et d'autres lieux publics sans soucis.

Alarme anti-sabotage

Alarme anti-sabotage

Le boîtier est équipé d'un bouton anti-sabotage qui avertit le centre de télésurveillance et les utilisateurs dès que le moteur électrique est démonté de son support. Il permet également de s'assurer que l'actionneur électrique est installé et fixé correctement sur la vanne d'arrêt.

Verrouillage du bouton de commande physique

Verrouillage du bouton de commande physique

Le bouton de commande sur le boîtier peut être verrouillé dans les applications Ajax pour empêcher les arrêts manuels accidentels ou non autorisés.

Installation et connexion intuitives

Ajax WaterStop est prêt à fonctionner dès sa sortie du boîtier. Le dispositif s'installe sur le support de montage en quatre positions possibles par rapport à la vanne, sans outils et sans démontage du boîtier. Un plombier installe à l'avance la vanne d'arrêt du kit ou une autre vanne d'arrêt compatible sans la présence d'un ingénieur sur place. Tout ce que le plombier a besoin de savoir, ce sont les dimensions de l'actionneur électrique.

Les applications Ajax permettent de faire rapidement de l'appareil un élément d'un système automatisé. Il n'est pas nécessaire de se rendre sur le site de l'installation pour désactiver le dispositif ou modifier ses paramètres. La conception permet l'entretien et la réparation dans des endroits difficiles d'accès : tunnel à tuyauteries, coffrets techniques, murs, etc. Il est possible de remplacer l'unité motrice sans démonter la vanne d'arrêt.

Ajout d'éléments au système de sécurité via un code QR

Connection

Installation sur une vanne d'arrêt sans démonter le boîtier du moteur électrique

Installation

Configuration et test dans les applications mobiles et pour PC

Setup

Lignes de produits Ajax

Les lignes de produits Superior, Fibra et Baseline sont compatibles entre elles. Cela permet d'envisager de nombreuses possibilités de construire des systèmes de n'importe quelle configuration.

Ajax WaterStop — vanne télécommandée d'arrêt d'eau

Ajax WaterStop permet de couper l'eau à distance dans une installation équipée du système de sécurité Ajax. Le dispositif combine une vanne Bonomi Industries de haute qualité, un moteur électrique et une unité de contrôle. La vanne qui contrôle l'alimentation en eau est connectée à l'unité centrale via le protocole radio sécurisé Jeweller. Ajax WaterStop peut être contrôlé à distance de partout dans le monde, il suffit d'avoir un accès à Internet. Les applications mobiles et PC Ajax permettent de vérifier l'état et de modifier la position de la vanne à tout moment. La vanne Ajax WaterStop coupe automatiquement l'eau en 7 secondes en cas d'alarme provenant d'un détecteur de fuite d'eau Ajax LeaksProtect ou d'un capteur tiers. En cas d'alarme, tous les utilisateurs du système et la société de sécurité seront informés de l'alarme et du déclenchement du scénario. Outre le scénario en cas de fuite d'eau, il est possible de programmer la fermeture de l'eau à une certaine heure ou lorsque le système de sécurité est armé.

Caractéristiques de la vanne d'arrêt d'eau contrôlée à distance Ajax WaterStop

La vanne d'arrêt d'eau est disponible en noir et en blanc. L'appareil est compatible avec les conduites d'eau froide et chaude. Pour couper l'eau, on utilise un actionneur électrique, qui est protégé contre la surchauffe et peut fonctionner à des températures allant jusqu'à 60 °C sur le site d'installation. Le bouton anti-sabotage intégré signale toute tentative d'arrachement du boîtier de son support de fixation. Ajax WaterStop fonctionne avec le protocole de communication sans fil Jeweller, qui permet de communiquer avec l'unité centrale du système de sécurité à une distance de 1 100 m sans obstacles. La gestion et la configuration se font à distance à l'aide d'applications Ajax. La technologie radio Jeweller assure une communication bidirectionnelle entre l'unité centrale du système et la vanne d'arrêt d'eau, et protège le dispositif contre le sabotage grâce à un chiffrement par blocs avec une clé dynamique. En outre, les notifications sont envoyées immédiatement à l'application. Les applications pour PC et smartphone indiquent également l'état actuel de la vanne : ouverte/fermée, charge de la batterie, alimentation externe et communication avec l'unité centrale. La puissance du signal radio est automatiquement ajustée pour réduire la consommation d'énergie et les interférences radio. Le saut de fréquence est utilisé pour éviter les interférences et le brouillage. La perte de communication est détectée en 36 secondes, ce temps dépend des paramètres de la technologie de communication. La vanne dispose d'une entrée pour une alimentation externe de 9 V⎓, la vanne Bonomi Industries est incluse. Et elle fonctionne à des températures allant de -20°C à +170°C. Grâce à la vanne, l'eau est bloquée en 7 secondes. La valeur peut augmenter en raison de la contamination de la vanne d'arrêt. Pour couper manuellement l'alimentation en eau dans les situations d'urgence, il y a un levier sur le support de fixation. Le contrôle de l'approvisionnement en eau ne nécessite aucun outil particulier. Pour la commande manuelle, il y a un bouton sur le boîtier de l'actionneur électrique, lorsqu'on appuie dessus, la vanne d'arrêt s'ouvre/se ferme. Le voyant LED du logo Ajax indique l'état du moteur.

La vanne d'arrêt d'eau Ajax WaterStop prend en charge des scénarios d'automatisation tels que:

  1. Réponse aux alarmes des détecteurs de fuites d'eau.
  2. Changement du mode de sécurité.
  3. Actions programmées.
  4. Réponse à la pression du Button.
  5. Réaction à la température.
  6. Activation par pression sur l'interrupteur LightSwitch.

Compatibilité de la vanne d'arrêt d'eau Ajax

La vanne d'arrêt est compatible avec les unités centrales et les répéteurs de signaux suivants:
  1. Hub Plus
  2. Hub 2 (2G)
  3. Hub 2 (4G)
  4. Hub 2 Plus
  5. Hub Hybrid (2G)
  6. Hub Hybrid (4G)
  7. Rex
  8. ReX 2

Installation du dispositif d'arrêt d'eau d'Ajax

La conception de la vanne d'arrêt d'eau Ajax WaterStop permet de monter, d'entretenir et de réparer les appareils dans des endroits difficiles d'accès : une mine, un local technique, un mur, etc. Il est possible de remplacer l'unité motrice sans démonter la vanne d'arrêt. Le moteur électrique est retiré de la vanne sans outils. La vanne Ajax WaterStop est conçue pour un usage intérieur. Pour installer la vanne d'arrêt, il faut faire appel à un plombier.

Kit complet de la vanne pour la fermeture à distance de l'eau

Outre le Ajax WaterStop Jeweller, le kit comprend 4 batteries CR123A préinstallées qui durent jusqu'à 3 ans (lorsqu'une alimentation externe est connectée, les batteries deviennent une source d'alimentation de secours) et un guide de démarrage rapide.
