LightSwitch (3-way) [120] Jeweller

Relais

Contrôle la puissance d'un dispositif d'éclairage.

LightCore (3-way) [120] Jeweller

Panneaux tactiles

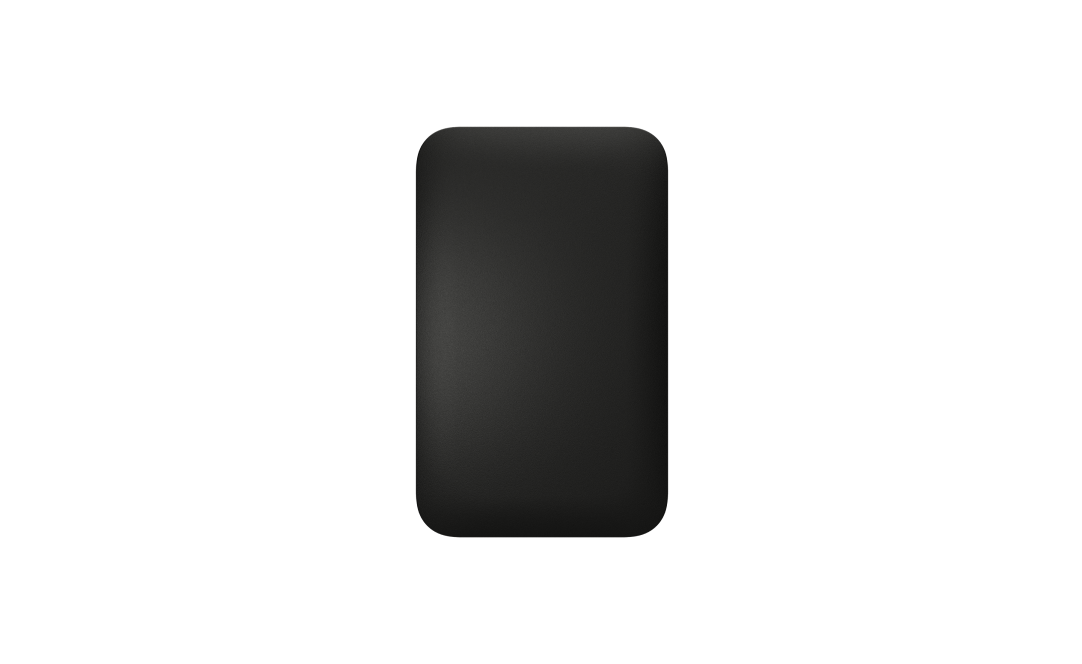

SoloButton (1-gang) [120]

Utilisé lorsque l'interrupteur est installé en tant que dispositif séparé. SoloButton est composé d'un panneau frontal et d'un cadre, qui constituent un seul et même élément.

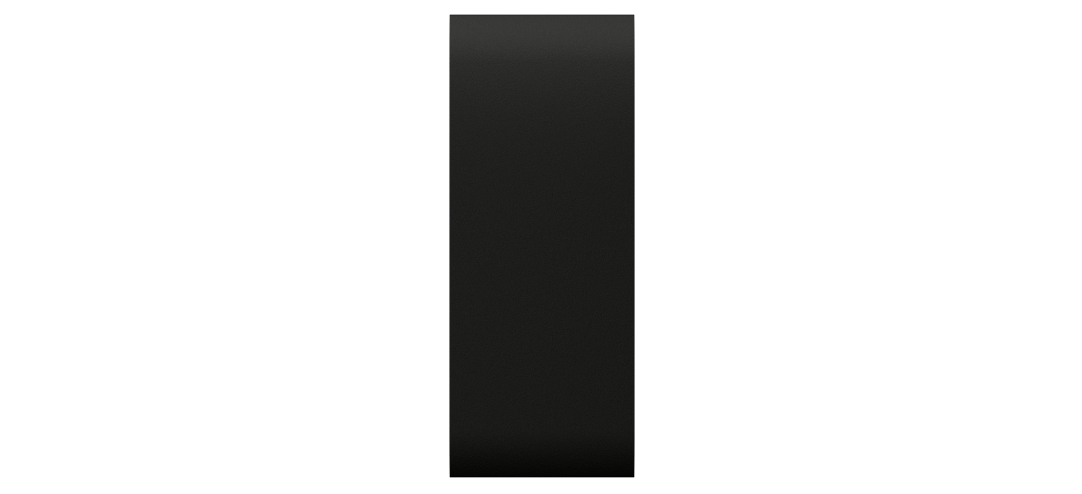

CenterButton (1-gang) [120]

Il est utilisé lorsque l'interrupteur est installé entre l'ensemble de dispositifs.

SideButton (1-gang) [120]

Il est utilisé lorsque l'interrupteur est installé à droite ou à gauche de l'ensemble de dispositifs.

Cadres

Cadres pour deux, trois, quatre et cinq interrupteurs Ajax.

Frame (2 seats) [120]

Frame (3 seats) [120]

Frame (4 seats) [120]

Frame (5 seats) [120]

Interrupteur simple

LightSwitch (3-way) [120] Jeweller est installé en tant que dispositif séparé.

Interrupteur mixte

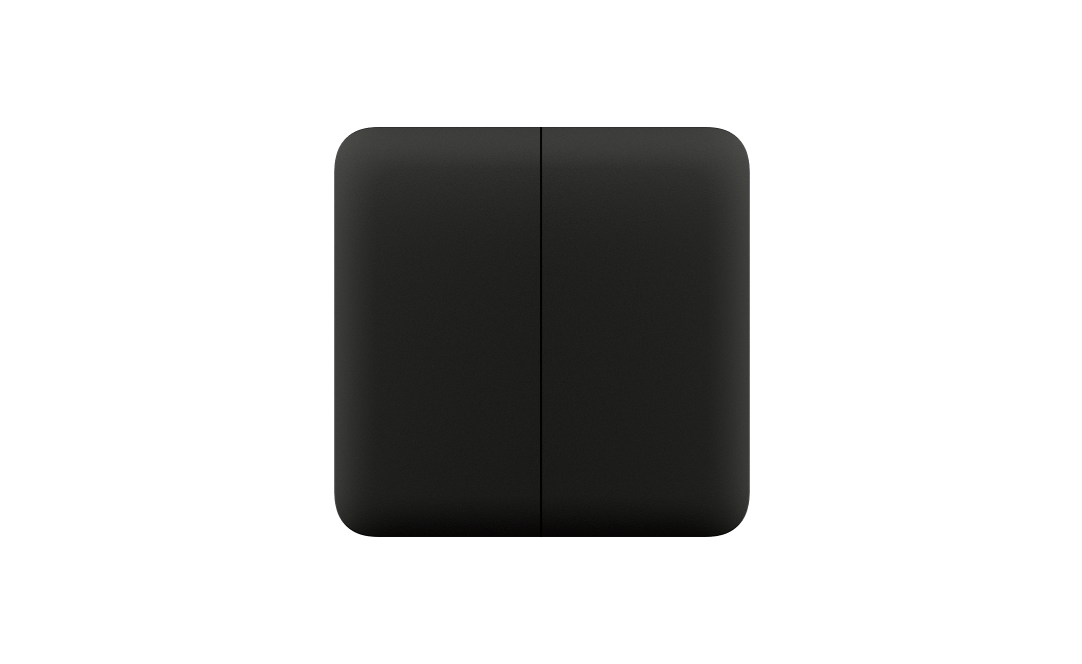

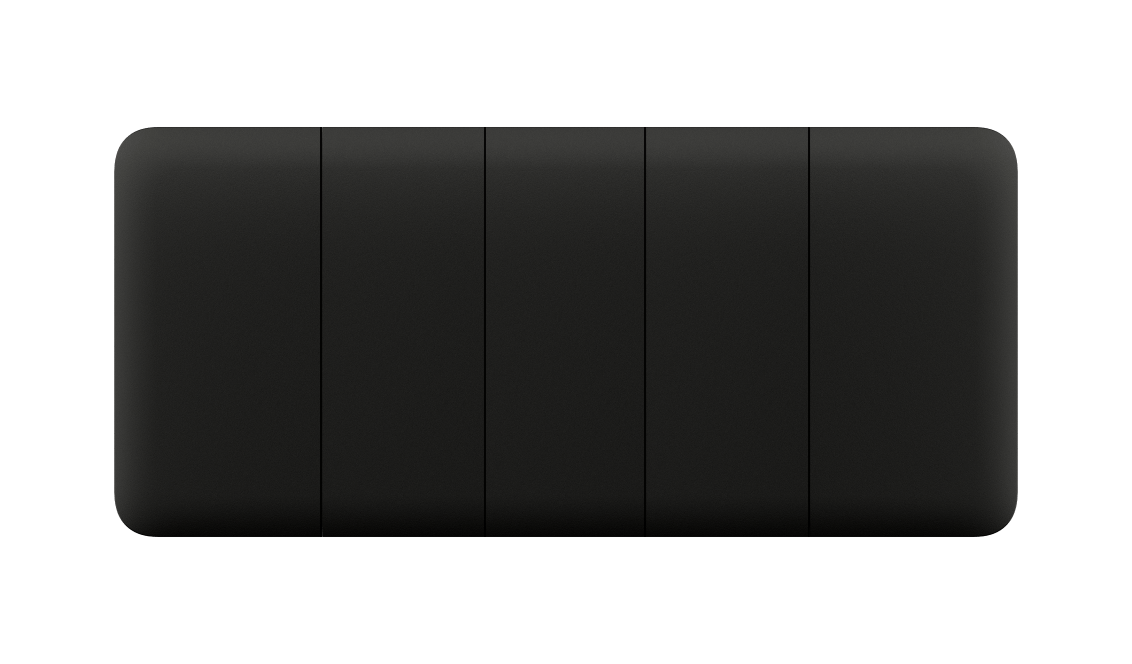

LightSwitch (3-way) [120] Jeweller est utilisé dans un ensemble avec des interrupteurs intelligents Ajax et installé dans le cadre Frame, côte à côte.

Noir (Black)

RAL 9005

Graphite (Graphite)

RAL 7024

Blanc (White)

RAL 9003

Ivoire (Ivory)

RAL 1013

Fumée (Fog)

RAL 7047

Huître (Oyster)

RAL 9002

Gris (Grey)

RAL 7004

Olive (Olive)

RAL 7044

Les couleurs RAL correspondent au maximum aux couleurs réelles. Toutefois, elles peuvent différer légèrement, et ne doivent donc être utilisées que comme guide pour le choix de la couleur.

Technologie de communication Jeweller

Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.

Caractéristiques clés :

• Communication bidirectionnelle.
• Anti-sabotage avancé.
• Chiffrement par blocs avec une clé dynamique.
• Notifications instantanées.
• Commande et configuration à distance dans les applications Ajax.

Bandes de fréquences

905,0 à 926,5 MHz

Puissance apparente rayonnée (PAR) maximale

jusqu’à 20 mW

Modulation du signal radio

GFSK

Portée du signal radio

jusqu'à 1 100 m

Entre le dispositif et la centrale (ou le prolongateur de portée) en champ ouvert.

Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

Saut de fréquence

Pour éviter les interférences radio et le brouillage.

Technologie de communication Wings

Technologie de communication sans fil propriétaire pour mettre à jour le firmware.

Caractéristiques clés :

• Communication bidirectionnelle.
• Anti-sabotage avancé.
• Chiffrement par blocs avec une clé dynamique.
• Les paquets de données sont rechargés en cas d'erreurs de transmission.
• Vérification de la livraison des paquets de données.

Bandes de fréquences

905,0 à 926,5 MHz

Portée de la communication radio

jusqu'à 1 100 m

Entre le dispositif et une centrale (ou un prolongateur de portée du signal radio) dans un espace ouvert.

Communication chiffrée

Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.

Saut de fréquence

Pour éviter les interférences radio et le brouillage.

Scénarios d'automatisation

• Par armement/désarmement
• Par calendrier
• Par alarme
• Par température, humidité, concentration de CO₂*
• En touchant un autre LightSwitch / en appuyant sur un Button

* Les scénarios par humidité et concentration de CO₂ sont disponibles lorsque le moniteur LifeQuality Jeweller est ajouté au système.

Fonctionnement sans neutre

Pour fonctionner, LightSwitch (3-way) [120] Jeweller n'a besoin que d'un seul fil de ligne (chaud) pour fonctionner.

Puissance de charge minimale

20 W

La valeur est calculée pour les appareils lumineux LED.

Panneau tactile sans contact

LightSwitch (3-way) [120] Jeweller est activé lorsqu'une main s'approche à 15 mm du panneau.

Rétroéclairage nocturne

Disponible en option, il peut être désactivé dans les paramètres du dispositif dans l'application Ajax.

Protection contre les appareils incompatibles

Se déclenche si les appareils d'éclairage ont une puissance insuffisante (jusqu'à 20 W). Si la protection est déclenchée, LightSwitch (3-way) [120] Jeweller coupe l'alimentation et envoie une notification aux applications Ajax. Pour les appareils d'éclairage à faible puissance, le kit comprend un condensateur.

Protection contre l'usurpation des données

authentification de dispositif

Détection de l'échec de communication

après 36 s

La durée de détection dépend des paramètres Jeweller ou Jeweller/Fibra.

Tension d’alimentation

120 V~, 60 Hz

Le dispositif n'a pas besoin d'un câble neutre pour fonctionner.

Consommation moyenne

jusqu’à 200 mW

Puissance maximale

600 W

Pour LightCore (3-way) [120] Jeweller.

Courant de charge maximum

5 A

Protection contre les surintensités

plus de 5 A

Si la protection est déclenchée, LightSwitch (3-way) [120] Jeweller coupe l'alimentation et envoie une notification aux applications Ajax.

Protection contre les températures

supérieures à +60°C

Si la protection est déclenchée, LightSwitch (3-way) [120] Jeweller coupe l'alimentation et envoie une notification aux applications Ajax.

Température de fonctionnement

de –10°С à +40°С

Humidité admissible

Jusqu'à 75 % sans condensation

Indice de protection

IP20

Facteur de forme de l'interrupteur

Facteur de forme NA (120)

Relais

LightCore (3-way) [120] Jeweller — 98,4 × 41,9 × 33,4 mm

Panneaux tactiles

SoloButton (1-gang) [120] — 115 × 71 × 10,6 mm

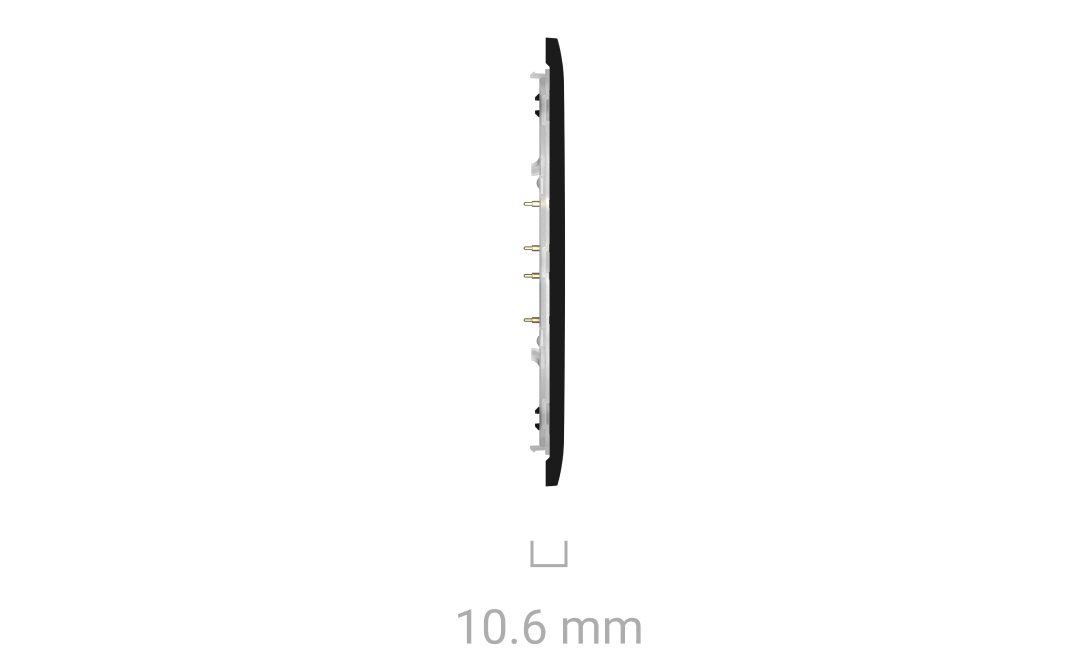

CenterButton (1-gang) [120] — 114,4 × 45,5 × 10,6 mm

SideButton (1-gang) [120] — 114,4 × 58 × 10,6 mm

Cadres

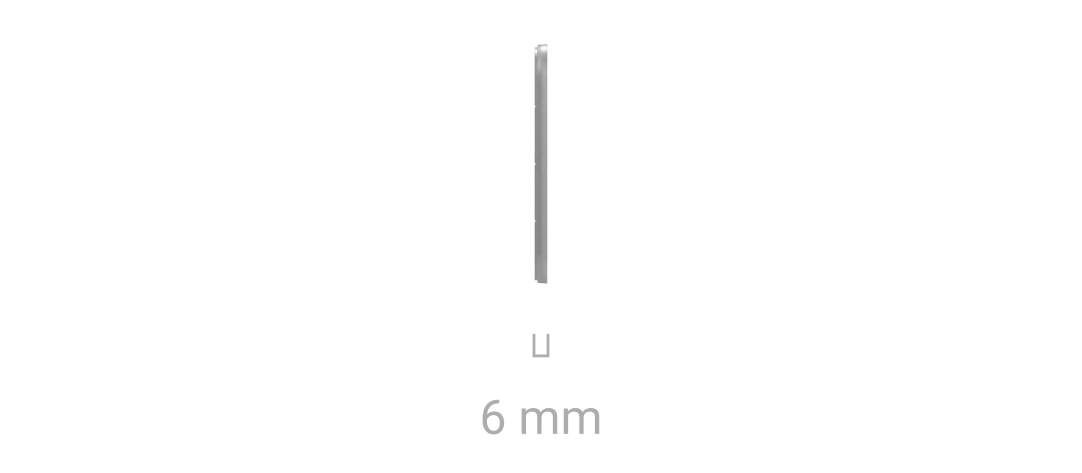

Frame (2 seats) [120] — 115 × 117 × 6 mm

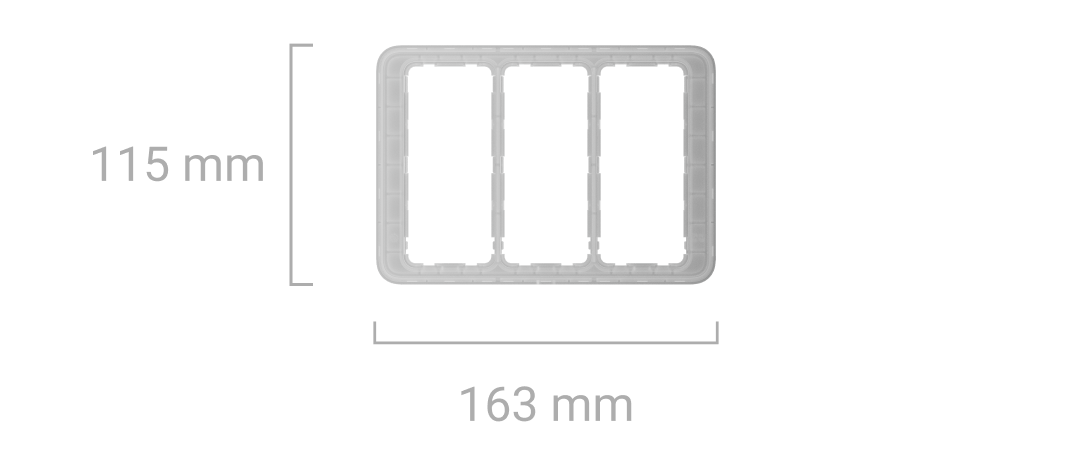

Frame (3 seats) [120] — 115 × 163 × 6 mm

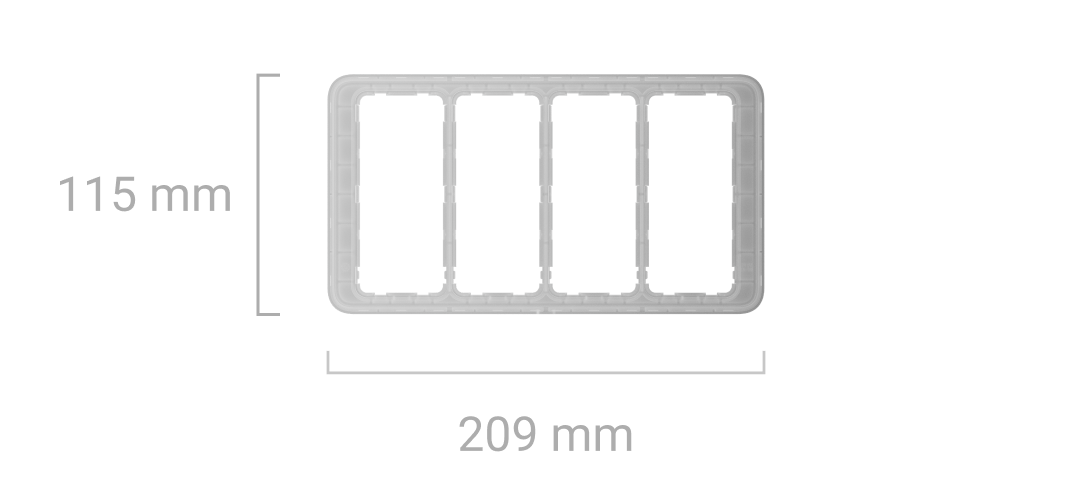

Frame (4 seats) [120] — 115 × 209 × 6 mm

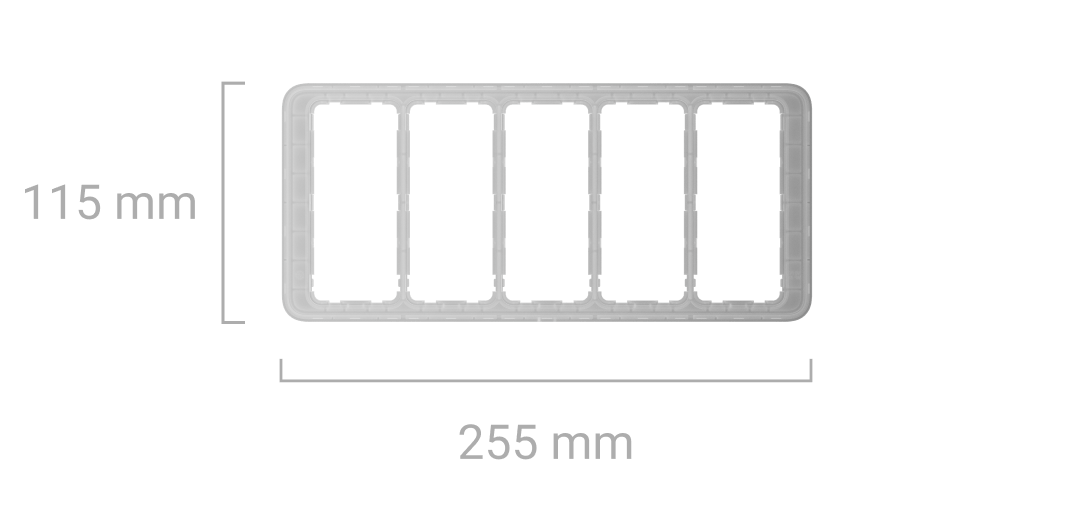

Frame (5 seats) [120] — 115 × 255 × 6 mm

Relais

LightCore (3-way) [120] Jeweller — 69 g

Panneaux tactiles

SoloButton (1-gang) [120] — 55 g
CenterButton (1-gang) [120] — 31 g
SideButton (1-gang) [120] — 34 g

Cadres

Frame (2 seats) [120] — 22 g
Frame (3 seats) [120] — 28 g
Frame (4 seats) [120] — 35 g
Frame (5 seats) [120] — 41 g

LightSwitch (3-way) [120] Jeweller est un dispositif modulable, dont chaque composant peut être acheté séparément. Les composants sont installés en se fixant les uns aux autres.
