MotionProtect Plus Jeweller
Détecteur de mouvement IR sans fil avec capteur supplémentaire à micro-ondes en bande K
Détection précise de mouvements dans un environnement complexe
MotionProtect Plus Jeweller est un détecteur de mouvement IR sans fil doté d'une double technologie de détection comprenant des capteurs PIR et à micro-ondes. Le capteur à micro-ondes est activé uniquement pour confirmer la détection déclenchée par le capteur de mouvement PIR, ce qui garantit une détection précise, même dans les zones présentant des interférences thermiques importantes, comme celles où se trouvent des climatiseurs actifs ou des cheminées. Grâce à leur design élégant, les détecteurs s'intègrent parfaitement dans n'importe quel espace. L'installation est simplifiée avec les capacités sans fil et le panneau de montage SmartBracket, tandis que la configuration à distance élimine le besoin de visites sur site pour résoudre les demandes mineures.
Jusqu'à 12 m
distance de détection de mouvement
Immunité aux animaux de compagnie
Technologie double détection
le capteur à micro-ondes vérifie les alarmes détectées par le capteur PIR
Algorithme numérique pour éviter les déclenchements intempestifs
Compensation de température
détection efficace par temps chaud et froid
Angle de vue horizontal
Angle de vue vertical
Jusqu'à 5 ans de fonctionnement
avec batterie préinstallée
Notifications détaillées dans l'application
Critique
Ajax
Entrepôt: Mouvement détecté, MotionProtect Plus dans Stockage
Ajax
Bureau: Couvercle fermé, MotionProtect Plus dans Entrée
Jusqu'à 1 700 m
portée de communication avec une centrale Ajax ou un prolongateur de portée1
Alarme anti-sabotage
Contrôle et configuration à distance
Une installation simple
QR code
SmartBracket
Application
2 couleurs
du boîtier brillant
Communication radio Jeweller
Réglage de la puissance
Partout, où il y a un risque d'intrusion

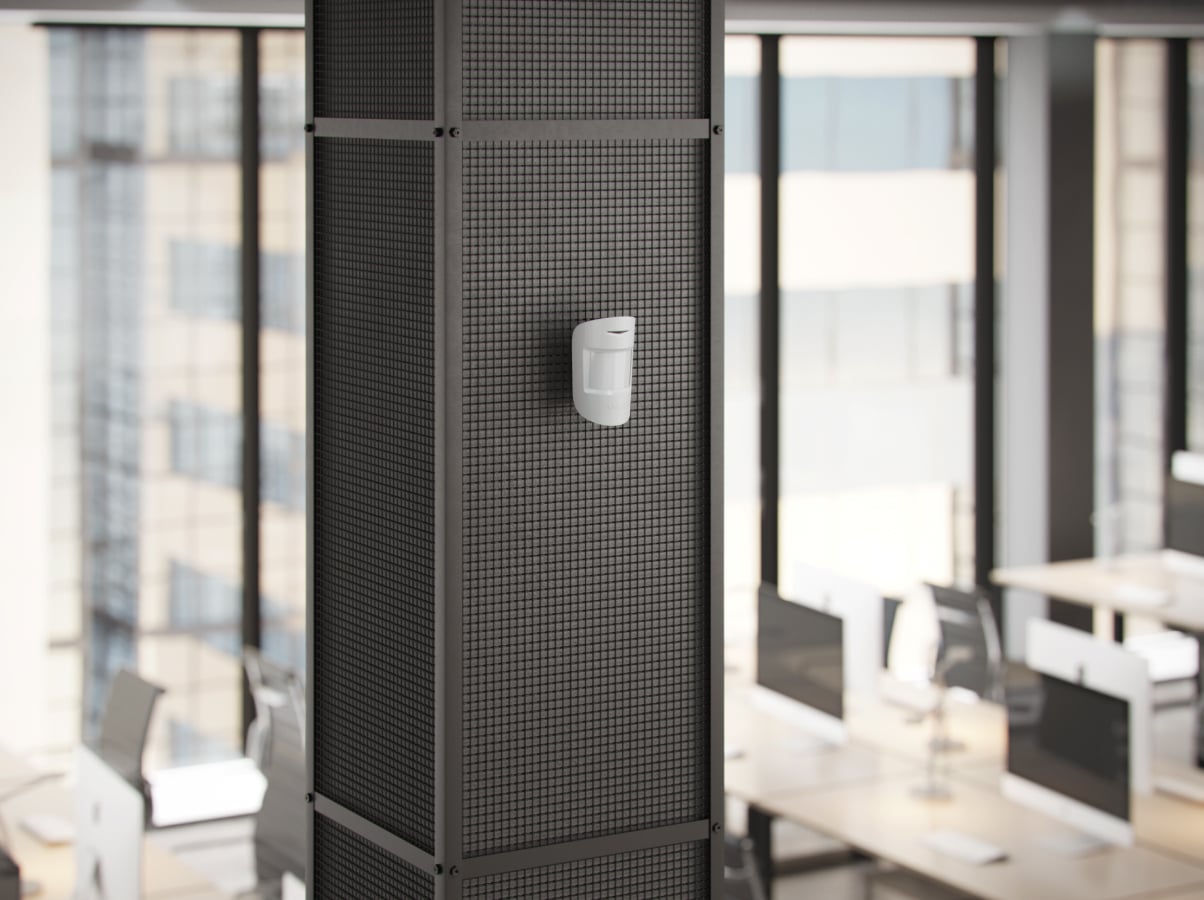

Bureau

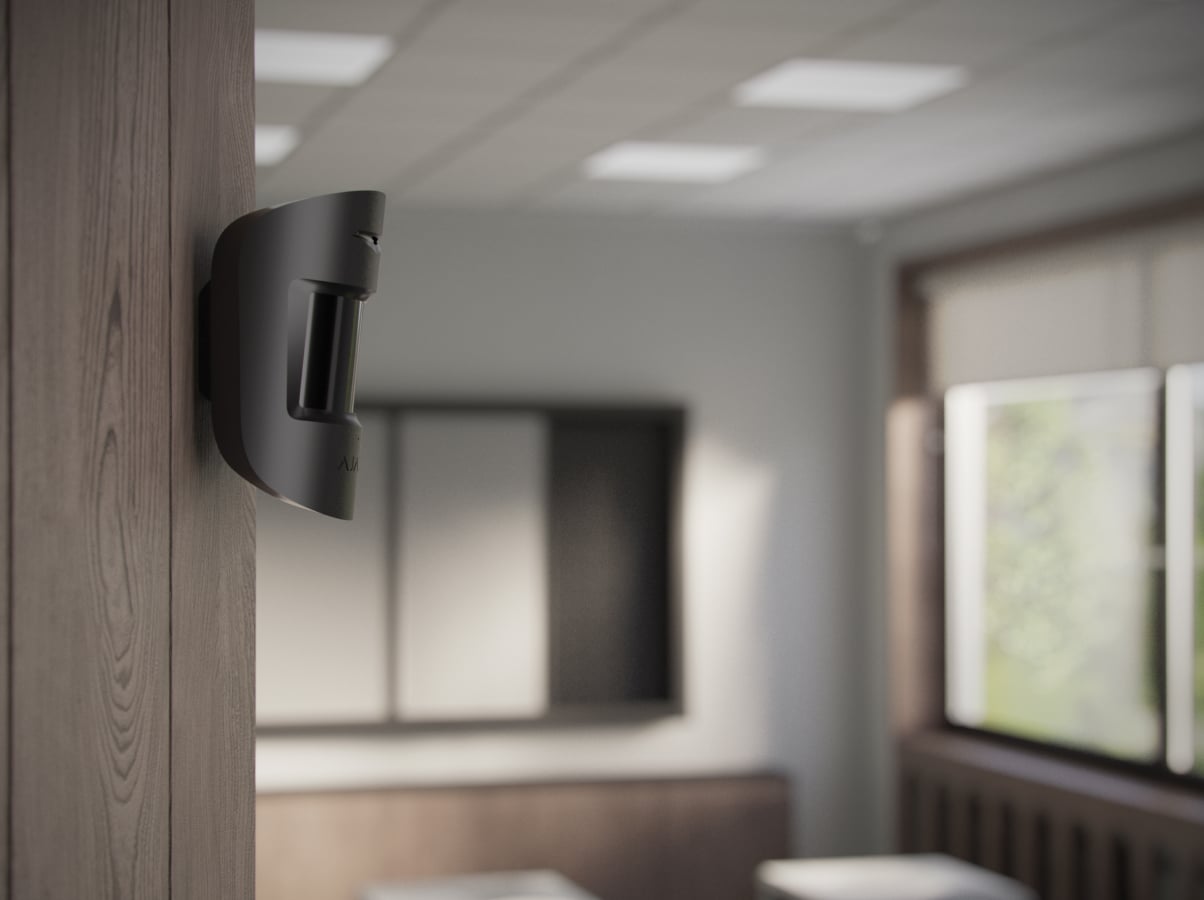

Établissement d'enseignement
Commerce

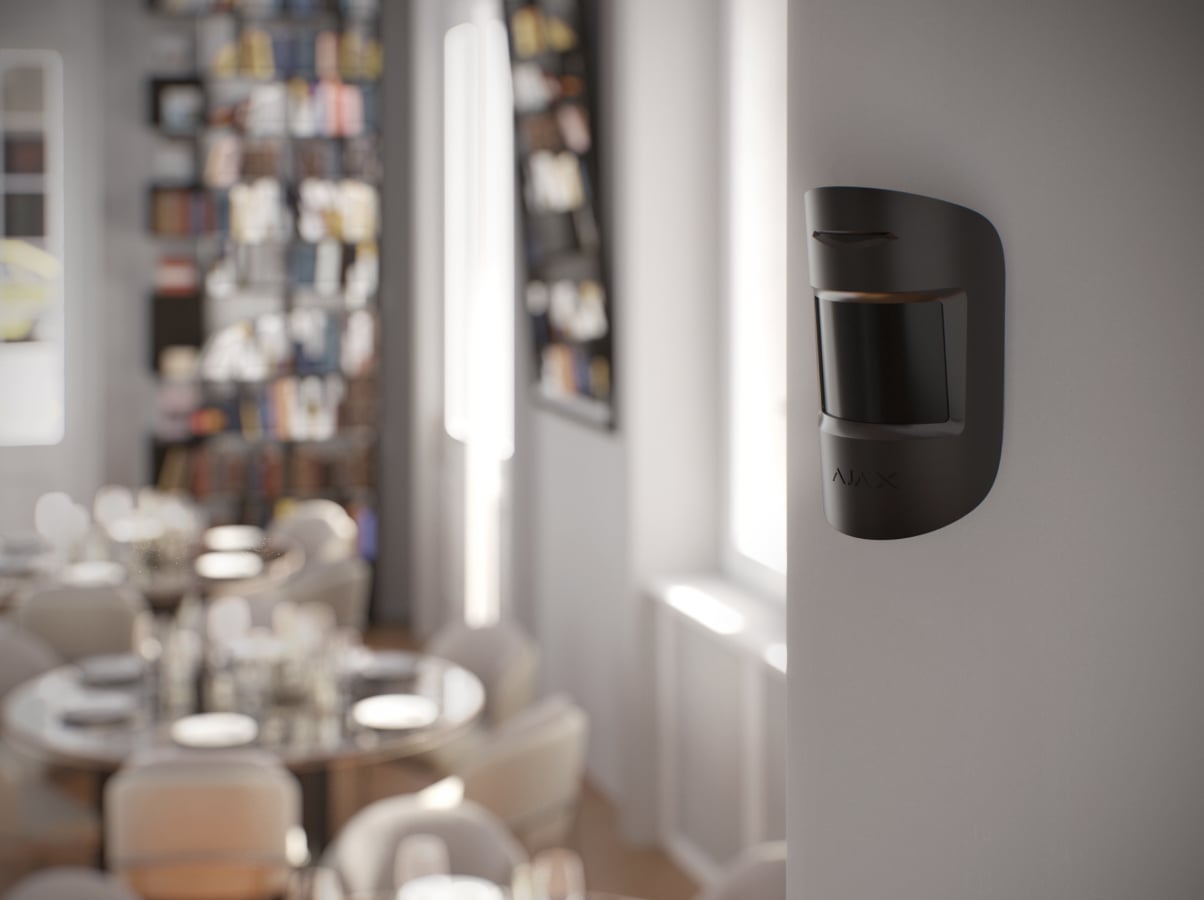

Restaurant

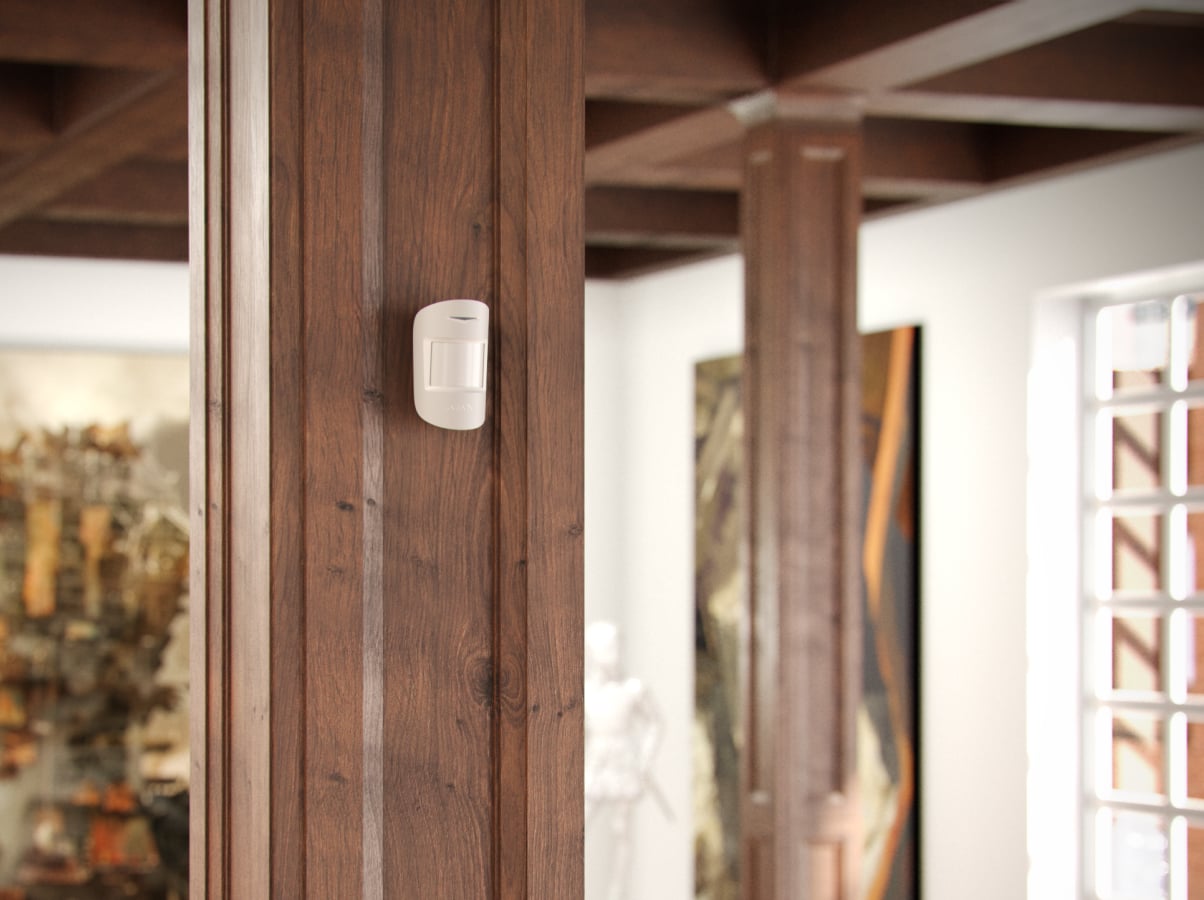

Musée
Résidence ou appartement privé
Le matériel à l'épreuve du temps
Lentille de Fresnel

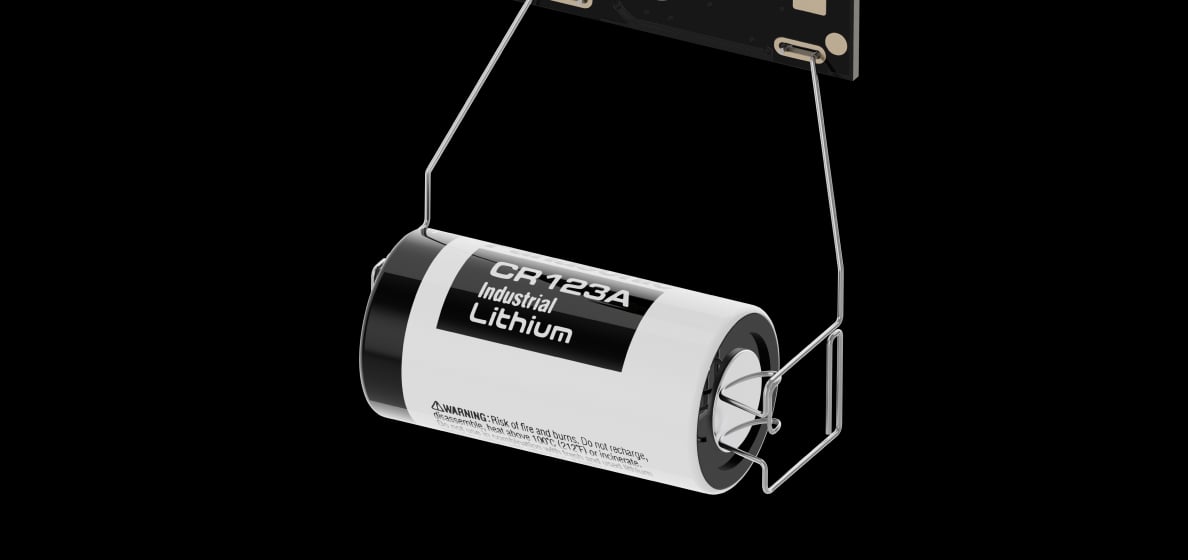

Batterie préinstallée
Capteur PIR
Capteur à micro-ondes en bande K

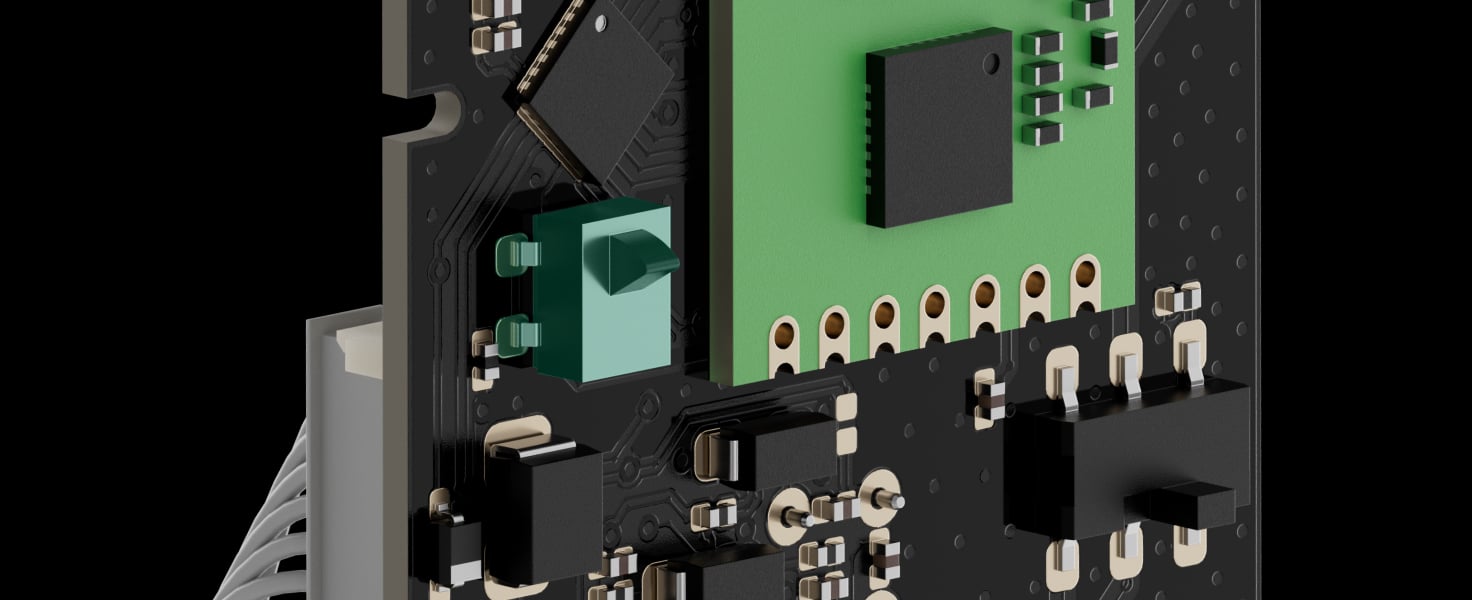

Alarme anti-sabotage

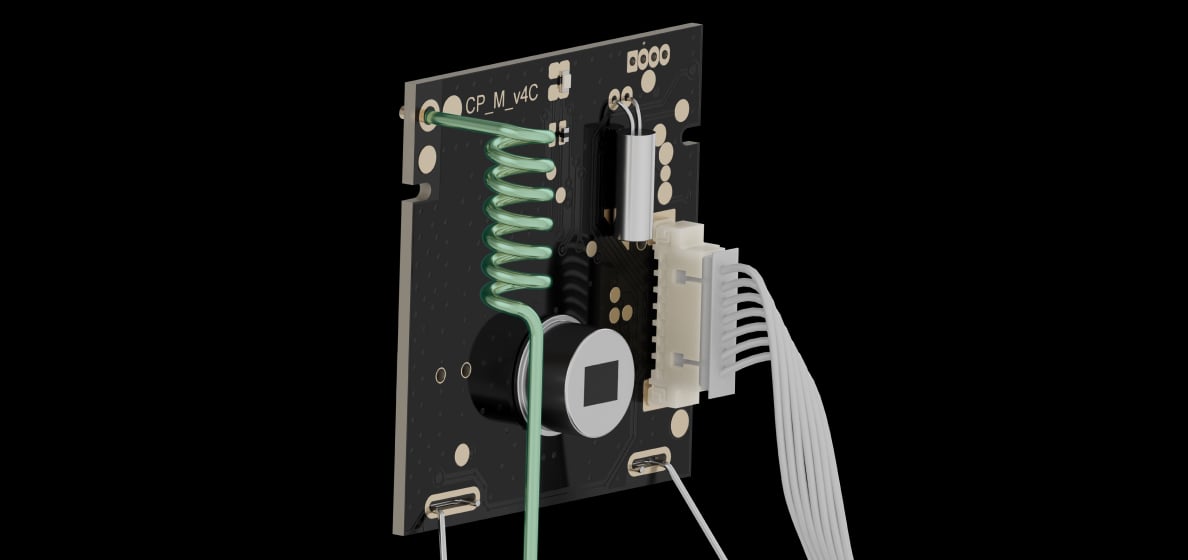

Antennes Jeweller
Panneau de montage SmartBracket
Aucun intrus ne passe inaperçu

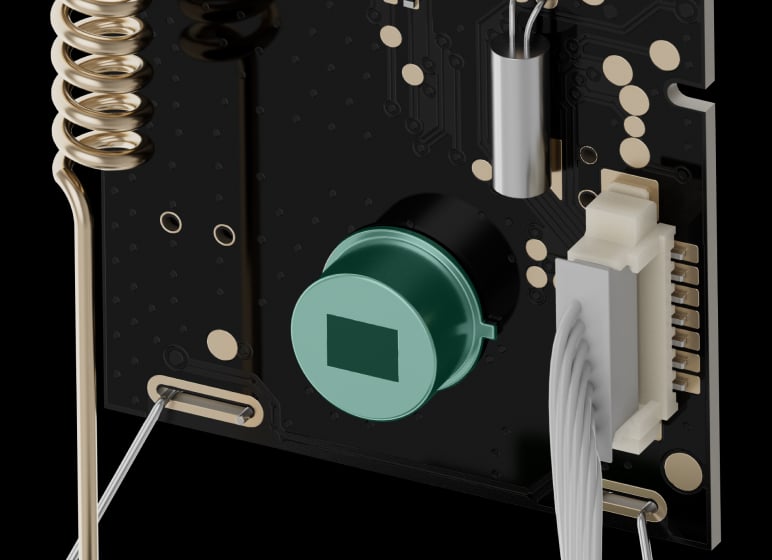

Capteur PIR
Tous les détecteurs de mouvement Ajax utilisent des capteurs PIR fabriqués par Excelitas Technologies, un fabricant leader américain spécialisé dans la conception et la production de composants optroniques depuis 1931. Ajax Systems confirme constamment la qualité supérieure du capteur à chaque étape de la production : nous testons 100 % des dispositifs fabriqués. Grâce aux technologies Ajax, les capteurs permettent de détecter les intrusions avec la plus grande précision.
Сapteur à micro-ondes en bande K
Le capteur à micro-ondes en bande K parcourt la pièce pour minimiser les déclenchements intempestifs causés par les interférences thermiques. Fonctionnant parallèlement au capteur PIR, il n'utilise que la technologie des micro-ondes pour vérifier l'alarme du capteur PIR. Contrairement aux capteurs traditionnels en bande X, le capteur en bande K offre une précision accrue et une efficacité énergétique supérieure. L'impact sur la durée de vie de la batterie est donc minime et les déclenchements intempestifs sont nettement moins nombreux. En outre, le capteur est inoffensif et ne présente aucun danger pour la santé humaine.
K-band
X-band

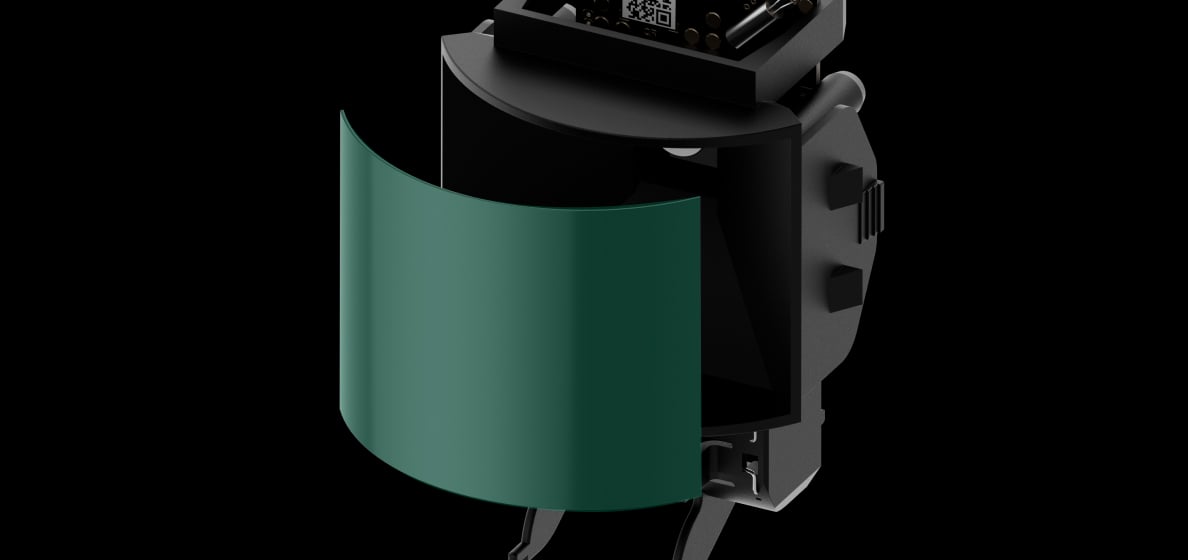

Lentille spéciale
La configuration des sections de la lentille de Fresnel est conçue pour différencier les diagrammes IR d'un être humain, d'un animal et du bruit thermique. Les grandes sections de la lentille captent le rayonnement au niveau de la tête et du torse d'un adulte. Les sections plus petites rendent le diagramme plus détaillé. La lentille fournit au détecteur des informations précises sur toute source de chaleur présente dans la zone de détection et sur la nature de son mouvement.
Filtre d'interférences thermiques
Pour développer l'algorithme numérique SmartDetect, nous avons traité des milliers de modèles thermiques causés par les humains, les animaux et l'environnement. Lorsque le système est armé, le détecteur analyse en permanence le diagramme thermique du capteur PIR, y compris l'intensité du rayonnement infrarouge, la taille de la tache thermique, la vitesse de déplacement, le temps passé dans la zone de détection et d'autres paramètres. L'algorithme trouve les indicateurs de déclenchement intempestif instantanément et avec une grande précision. Par conséquent, le détecteur réagit avec précision aux mouvements humains, sans déclenchements intempestifs.
Déclenchement intempestif
Alarme réelle
Déclenchement intempestif
Alarme réelle
Déclenchement intempestif
Alarme réelle
Compensation de température
La compensation de température est un mécanisme logiciel qui maintient le contraste du diagramme thermique même si la température ambiante est proche de la température du corps humain. À chaque mesure de la température ambiante, le détecteur corrige les données du capteur PIR en fonction de la table de coefficients stockée dans sa mémoire. Le détecteur est efficace sur toute la plage de température de fonctionnement.
Niveau de sensibilité
Le détecteur peut s'adapter aux conditions d'une pièce particulière, en tenant compte des éventuelles interférences thermiques ou des animaux de compagnie. La modification du paramètre de sensibilité affecte les marqueurs par lesquels les fausses alarmes sont filtrées. Avec une faible sensibilité, le détecteur est moins susceptible de réagir, même à un animal actif. Et avec une sensibilité élevée, il déclenchera l'alarme en cas de tout mouvement dans la zone de détection.
Installation professionnelle

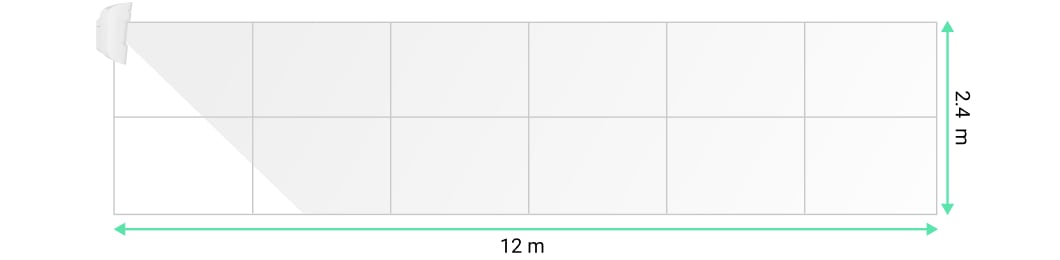

Installé correctement à une hauteur de 2,4 m et avec une direction de lentille perpendiculaire à la trajectoire présumée de l'intrusion, le détecteur fournit un diagramme thermique précis et une immunité contre les animaux de compagnie. Il réagit instantanément à une menace réelle, minimisant les déclenchements intempestifs causés par des animaux pesant jusqu'à 20 kg et mesurant moins de 50 cm.
Flexibilité sans fil et performances fiables

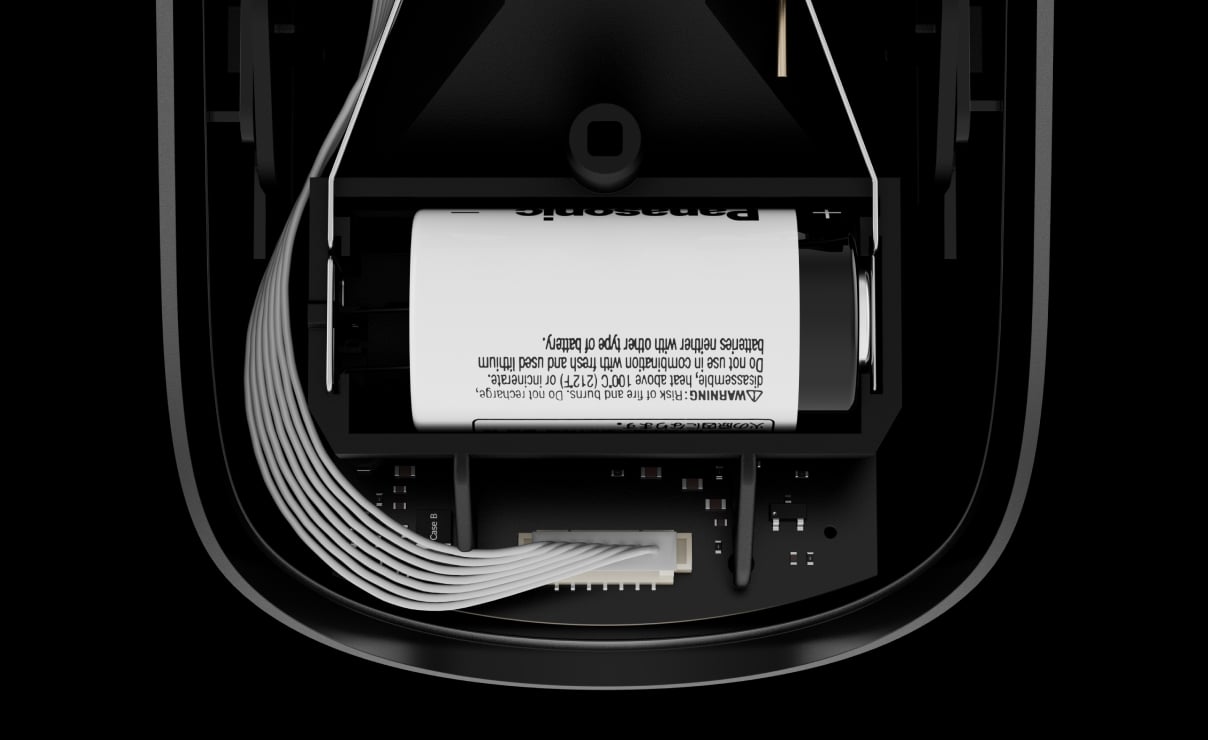

Les dispositifs Baseline fonctionnent sans fil, offrant une flexibilité maximale pendant l'installation. La batterie CR123A préinstallée, provenant de fabricants reconnus, garantit une configuration sans problème, ne nécessitant aucune étape supplémentaire pour commencer à utiliser les dispositifs. Non seulement les fabricants de batteries effectuent des tests en temps réel, mais Ajax Systems inspecte également chaque unité pour s'assurer de l'exactitude des caractéristiques de la batterie. Les batteries sont facilement remplaçables, ce qui permet de les changer après environ cinq ans de fonctionnement autonome. L'état de la batterie est toujours accessible via l'application Ajax. Les utilisateurs et les centres de télésurveillance sont avertis des mois à l'avance du niveau faible de la batterie, ce qui permet de la remplacer en temps voulu et sans précipitation.
Tests en temps réel pendant la production de la batterie
Jusqu'à 5 ans d'autonomie
Notification précoce du faible niveau de la batterie
Jeweller
Technologies uniques sans fil
Le système Ajax utilise une communication radio bidirectionnelle sécurisée basée sur le protocole propriétaire Jeweller. Il prend en charge le chiffrement par blocs et l'authentification de l'appareil pour chaque session avec la centrale afin d'empêcher le sabotage, l'usurpation ou le vol des données.
Jusqu'à 1 700 m de communication radio avec une centrale ou un prolongateur de portée1
Communication radio bidirectionnelle chiffrée
Notifications en cas d'interférence et de perte de connexion
Évolutif et complet
ReX 2 Jeweller augmente la portée de la communication radio de tous les dispositifs Ajax à travers Jeweller. ReX assure une communication stable même à travers l'acier et le béton via Ethernet en utilisant le fil comme voie de communication supplémentaire. Jusqu'à 5 prolongateurs de portée peuvent fonctionner au sein d'un système Ajax pour doubler la superficie du réseau, couvrant ainsi les parkings souterrains, les sous-sols et les hangars métalliques.
Jusqu'à 5 prolongateurs de portée du signal dans un système
Ethernet comme réseau de communication supplémentaire
Supervision du système
Tous les dispositifs Ajax effectuent un autodiagnostic automatique et signalent leur état à la centrale. Les paramètres essentiels, y compris les états du bouton anti-sabotage, de la communication, de l'alimentation électrique et du capteur, sont surveillés en permanence. Le serveur Ajax Cloud contrôle la communication entre la centrale et les applications Ajax, garantissant des notifications instantanées pour les centres de télésurveillance, les sociétés de sécurité et les utilisateurs. En cas de dysfonctionnement ou de défaillance de la communication, un ingénieur est rapidement informé pour fournir les services nécessaires.
Autodiagnostic automatique du dispositif avec rapport d'état
Interrogation régulière pour afficher l'état actuel du dispositif dans les applications
Notifications instantanées concernant la maintenance

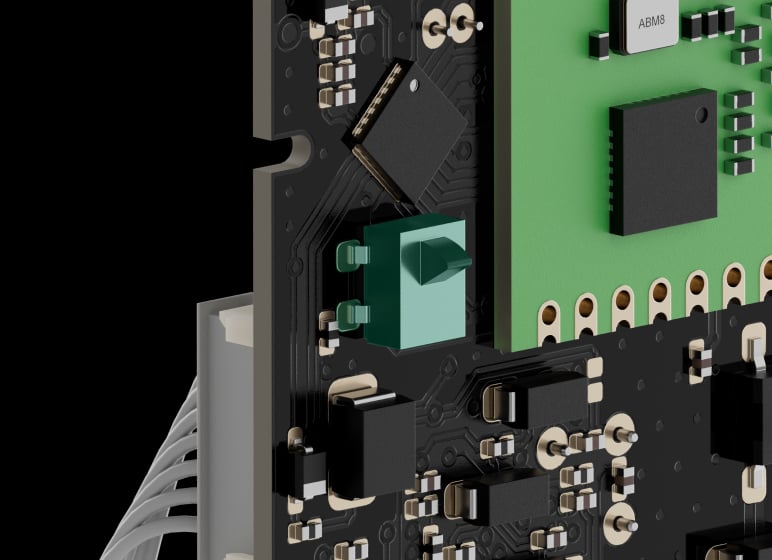

Résistance au sabotage
Installation et configuration sans effort
MotionProtect Plus Jeweller est prêt à fonctionner dès sa sortie de l'emballage. À l'aide du panneau de montage SmartBracket, un installateur peut facilement monter le dispositif sur le mur, ce qui élimine le besoin de le désassembler. Les applications Ajax facilitent l'intégration rapide dans l'écosystème : il suffit de jumeler le dispositif avec la centrale en scannant le code QR. Il peut toujours être reconfiguré à distance sans qu'il soit nécessaire de se rendre sur place.
Jumelage avec une centrale par QR code
Le panneau de montage SmartBracket permet une installation démontage du boîtier
Configuration et test dans les applications mobiles et pour PC
Application PRO Desktop pour macOS et Windows
En champ ouvert.
Fiche technique
Lignes de produits Ajax
Les lignes de produits Superior, Fibra et Baseline sont compatibles entre elles. Cela permet d'envisager de nombreuses possibilités de construire des systèmes de n'importe quelle configuration.
Capteur de mouvement pour alarme de sécurité Ajax MotionProtect Plus avec capteur à micro-ondes
Le détecteur de présence est souvent installé de manière à allumer l'éclairage lorsqu'une personne entre dans la zone contrôlée et à l'éteindre lorsqu'elle en sort. Cet appareil permet d'économiser de l'électricité et élimine la nécessité d'allumer la lumière mécaniquement. Les capteurs de mouvement sont également utilisés dans les systèmes d'alarme antivol. L'appareil détecte les tentatives d'intrusion dans les locaux. En outre, les capteurs de mouvement sont également utilisés sur les lignes de production pour automatiser l'exécution de tâches technologiques.Types de détecteurs de présence
Les capteurs de présence se distinguent par le principe de fonctionnement dont dépendent la précision du processus et les caractéristiques d'utilisation et d'installation. Le prix des capteurs de mouvement dépend de la conception et du type d'élément utilisé.Capteurs de mouvement à contact pour la signalisation
Ce type de capteur de mouvement consiste essentiellement à installer un relais reed sur la porte. Un relais Reed (contact intégré) est un interrupteur qui fonctionne lorsqu'un champ magnétique apparaît. Lorsqu'une personne ouvre la porte et entre dans la pièce, les contacts se ferment. Le panneau de contrôle de l'alarme reçoit le signal d'incident et l'éclairage ou la sirène sont activés.Détecteurs de mouvement IR
Les capteurs de mouvement infrarouges sont déclenchés par le rayonnement thermique et réagissent aux changements de température dans la pièce. Lorsqu'un objet entre dans le champ de vision d'un tel détecteur, celui-ci réagit au rayonnement thermique provenant du boîtier. Un capteur PIR est utilisé comme élément sensible de l'appareil, qui crée un champ électrique proportionnel au rayonnement thermique.Capteurs de présence ultrasoniques
Le capteur de mouvement à ultrasons fonctionne à des fréquences élevées de 20 kHz à 60 kHz. La caractéristique négative de ce capteur est son irritation avec les fréquences des animaux qui y sont sensibles. Les capteurs de présence à ultrasons fonctionnent sur la base de l'effet Doppler. L'onde du capteur réfléchie par l'objet en mouvement est renvoyée et reçue par le récepteur. Dans ce cas, la fréquence de l'onde change légèrement. Celui-ci est détecté et le détecteur envoie un signal au panneau de contrôle.Photo-capteurs ou capteurs de mouvement laser
Les capteurs de mouvement laser ont un émetteur, une LED infrarouge et un récepteur, une photodiode du même spectre. Il s'agit d'un détecteur simple, dont la mise en œuvre est possible en deux versions :- L'émetteur et la photodiode sont installés l'un à côté de l'autre. Lorsque l'objet se trouve dans la zone de couverture du détecteur, son rayonnement est réfléchi et tombe sur la photodiode. Un tel appareil est également appelé capteur d'obstacle et est souvent utilisé en robotique.
- La photodiode et l'émetteur sont installés dans la zone protégée, l'un en face de l'autre. Lorsqu'un objet le traverse, il masque le rayonnement et celui-ci n'atteint pas le récepteur, après quoi le capteur de mouvement est déclenché et le relais est activé - utilisé dans les systèmes d'alarme.
Détecteur de présence à micro-ondes
Le capteur de mouvement à micro-ondes se compose d'un émetteur et d'un récepteur. Le premier génère des signaux à haute fréquence et le second les reçoit. Lorsqu'un objet passe à proximité, la fréquence change. En cas de changement de fréquence, le signal est amplifié et transmis au relais d'alarme, et la charge est activée. Les capteurs à micro-ondes sont sensibles et permettent de détecter des mouvements même derrière une porte ou une vitre. Ils réagissent même aux mouvements les plus précis et sont souvent utilisés dans les systèmes d'alarme antivol.Détecteur de présence avec capteur à micro-ondes Ajax MotionProtect Plus
Ajax MotionProtect Plus est un détecteur de présence sans fil doté d'un capteur à micro-ondes qui signale les premiers signes d'une intrusion dans une zone protégée. L'appareil est installé aussi bien dans les locaux privés que dans les lieux publics. Le capteur de mouvement ignore les courants d'air des cheminées et des climatiseurs, ainsi que les reflets et la lumière. Le capteur de mouvement détecte une personne par les différences de température avec le rayonnement thermique de fond. Grâce à un capteur à micro-ondes, les fausses alarmes sont éliminées, même en cas d'interférences complexes.Le principe de fonctionnement du capteur de mouvement sans fil Ajax MotionCam
L'Ajax MotionProtect Plus, un détecteur de mouvement sans fil avec balayage des interférences du signal RF, détecte les mouvements humains dans une zone protégée. Le capteur de mouvement détecte l'apparition d'une personne dans la pièce dès les premières secondes. Il ignore cependant les courants d'air, les mouvements des animaux de compagnie pesant jusqu'à 20 kg et le fonctionnement du climatiseur. Le balayage RF filtre les interférences qui créent un rayonnement thermique en combinaison avec le mouvement des rideaux et des reflets. La sensibilité du détecteur de mouvement est réglable individuellement par l'utilisateur. Le capteur de mouvement sans fil Ajax MotionProtect Plus est équipé d'un système de communication radio qui utilise la protection des données contre la falsification et le chiffrement des messages transmis. La signalisation est ainsi protégée contre les tentatives de piratage par des intrus. En outre, le détecteur sans fil dispose d'un système de communication très fiable qui lui permet de fonctionner dans plusieurs étages d'un bâtiment ou jusqu'à 1 200 m de la centrale d'alarme, à condition qu'il n'y ait pas d'obstacles.Installation et montage du capteur de mouvement Ajax MotionProtect Plus
L'un des avantages du capteur de mouvement sans fil Ajax MotionProtect Plus est son installation pratique sur un support intelligent. Pour installer l'appareil, il n'est pas nécessaire de démonter le boîtier du capteur de mouvement et d'abîmer l'intérieur en posant des câbles. La batterie de l'appareil est déjà installée et assure le fonctionnement du capteur de mouvement sans fil pendant cinq ans.Caractéristiques du capteur de mouvement sans fil
- Le capteur de mouvement sans fil est conçu pour fonctionner dans les pièces équipées d'une climatisation et d'une cheminée. L'appareil reconnaît et ignore les courants d'air, les mouvements de rideaux, la lumière et les reflets.
- Installation pratique sur le support SmartBracket sans démonter le boîtier et connexion au système de sécurité via un code QR. La batterie préinstallée dure jusqu'à 5 ans sans remplacement.
- Possibilité de l'intégrer au système de sécurité tiers grâce aux modules Ajax (uartBridge et ocBridge/ocBridge Plus).
- Le capteur de mouvement sans fil fonctionne à une distance maximale de 1 200 mètres de la centrale, sans obstacles. La portée de détection de mouvement des capteurs peut atteindre 12 m. Trois niveaux de sensibilité sont disponibles, réglables indépendamment par l'utilisateur.
- L'algorithme de détection SmartMotion ne réagit pas aux animaux de compagnie pesant moins de 20 kg, ce qui élimine les fausses alarmes fréquentes.
- Un bouton anti-sabotage protège le boîtier de l'appareil contre la falsification et l'ouverture.
- Les pings vérifient les performances du capteur de mouvement sans fil à une fréquence de 12 secondes et, en cas de défaillance du capteur, l'utilisateur en est instantanément informé.
