Ajax WaterStop Jeweller

Ajax WaterStop Jeweller

Válvula de cierre de agua de control remoto

Ajax WaterStop Jeweller ha ganado el premio Red Dot Design Award
red-dot

Ni una gota de problemas

Ajax WaterStop cierra automáticamente el agua en 7 segundos en una instalación con un sistema de seguridad Ajax instalado por alarma del LeaksProtect o de un detector de inundación de terceros. El dispositivo combina una válvula de alta calidad y un potente actuador eléctrico. Puede gestionar Ajax WaterStop y comprobar su estado desde cualquier parte del mundo: basta con tener una conexión a Internet y una app Ajax. También puede crear un escenario para cerrar el agua a una hora determinada o al armar el sistema.

Características funcionales de Ajax WaterStop en un minuto

Presentamos Ajax WaterStop

4 posiciones de instalación

4 posiciones de instalación

Cierre de agua en 7 segundos

Válvula RuB incluida en el kit

Norma ISO 5211

1" (DN 25)

1" (DN 25)

¾" (DN 20)

¾" (DN 20)

½" (DN 15)

½" (DN 15)

Hasta 1.100 m

alcance de comunicación con un hub Ajax

Hasta 3 años

de duración de las baterías

Compatible con las tuberías de agua fría y caliente

Compatible con las tuberías de agua fría y caliente

Comunicación por radio Jeweller

Jeweller radio communication

Potencia ajustable

Montaje del actuador eléctrico

sin herramientas adicionales

Prevención automática de atascos

con los escenarios

Escenarios de automatización

Protección del actuador eléctrico contra el desmontaje no autorizado

Protección del actuador eléctrico contra el desmontaje no autorizado

Botón y palanca

Botón y palanca

para cerrar el agua manualmente

Notificaciones con información detallada en la app

Ajax logo
10:00

Ajax

Casa: Inundación detectada, LeaksProtect en Cocina
Ajax logo
10:00

Ajax

Casa: Corte de agua, Ajax WaterStop en Cocina
Gestión y configuración remotas

Gestión y configuración remotas

Alimentación externa opcional

Notificación sobre el sobrecalentamiento

Hubs y repetidores compatibles

Comprobar

Dondequiera que haya un riesgo de inundación

Vivienda privadas

Vivienda privadas

Puede estar tranquilo: su hogar está bajo la protección de Ajax. Si es necesario, Ajax WaterStop corta el suministro de agua. En caso de emergencia, los usuarios y la compañía de seguridad recibirán una notificación instantánea sobre la pérdida de agua en la instalación. Con la gestión en la app y los escenarios de automatización, no tendrá que preocuparse por los daños a la propiedad.

Espacio público

Espacio público

La red de detectores de inundación y de válvulas de cierre en las oficinas, las bibliotecas o los centros comerciales ayudará a prevenir las inundaciones y sus consecuencias costosas. La incidencia se detectará sin molestar a los empleados y a los visitantes. Los responsables sabrán cuándo y dónde se ha producido la inundación para pedir los servicios de fontanería y limpieza y enviarlos al lugar exacto.

Instalaciones industriales

Instalaciones industriales

Un sistema Ajax puede gestionar hasta 200 detectores de inundación y válvulas de cierre. Con las tecnologías de comunicación inalámbrica de largo alcance y una larga duración de las baterías, es fácil construir un amplio sistema antiinundación que pueda cubrir las instalaciones industriales de gran tamaño. Cada pérdida de agua se puede eliminar y detectar automáticamente sin interrumpir el proceso de producción.

Un hardware a prueba de tiempo

Un hardware a prueba de tiempo
Actuador eléctrico
Botón de control del suministro de agua
Bloqueo de montaje del actuador eléctrico sin herramientas adicionales
Soporte con palanca para cerrar el agua manualmente
Válvula RuB
  • Actuador eléctrico

  • Botón de control del suministro de agua

  • Bloqueo de montaje del actuador eléctrico sin herramientas adicionales

  • Soporte con palanca para cerrar el agua manualmente

  • Válvula RuB

Hardware

Cierre de agua en 7 segundos

Ajax WaterStop está equipada con un potente actuador con un par de hasta 8.5 N-m. Esto es suficiente para cerrar incluso una válvula atascada sin riesgo de dañarla. Cuando funciona en modo normal, Ajax WaterStop cierra el agua en 7 segundos por el comando del usuario o automáticamente por escenario, una vez que el LeaksProtect o un detector de terceros haya detectado una inundación. Con una tubería de ¾» y 2.5 bares de presión en el sistema de suministro de agua, se perderá menos de 1 litro de agua.

Dentro del sistema antiinundación Ajax, cada dispositivo funciona con las baterías preinstaladas o cambiará a una fuente de alimentación de reserva en caso de apagón. El sistema monitoriza la instalación 24/7, por lo que puede estar tranquilo: su propiedad está protegida.

  • Cierra incluso una válvula atascada

  • Adecuado para las instalaciones sin electricidad o con un suministro eléctrico inestable

Water shut off

Protección multinivel

Ajax WaterStop es adecuada para controlar el suministro de agua fría y caliente y está lista para funcionar en condiciones difíciles. Gracias a la protección adicional, Ajax WaterStop resiste la sobrecorriente y notifica sobre el sobrecalentamiento, por lo que el actuador eléctrico no fallará incluso si la válvula de cierre está atascada.

  • Notificación sobre el sobrecalentamiento

  • Protección contra la sobrecorriente

Waterstop protected

Válvula sólida y fiable

Ajax WaterStop está disponible en tres versiones con diferente tamaño de la válvula: ½" (DN 15), ¾" (DN 20) o 1" (DN 25). Estas son las dimensiones más comunes de las válvulas que se utilizan para satisfacer cualquier demanda, en las instalaciones residenciales o comerciales. Además, el actuador eléctrico de Ajax WaterStop es compatible con todas las válvulas esféricas que son conformes a la norma ISO 5211. Incluso si se trata de las tareas y las dimensiones específicas, un fontanero instalará una válvula compatible que está disponible en todos los mercados y el instalador conectará fácilmente el actuador eléctrico.

Válvula sólida y fiable

Cómo comprobar si Ajax WaterStop es compatible con una válvula de cierre de terceros

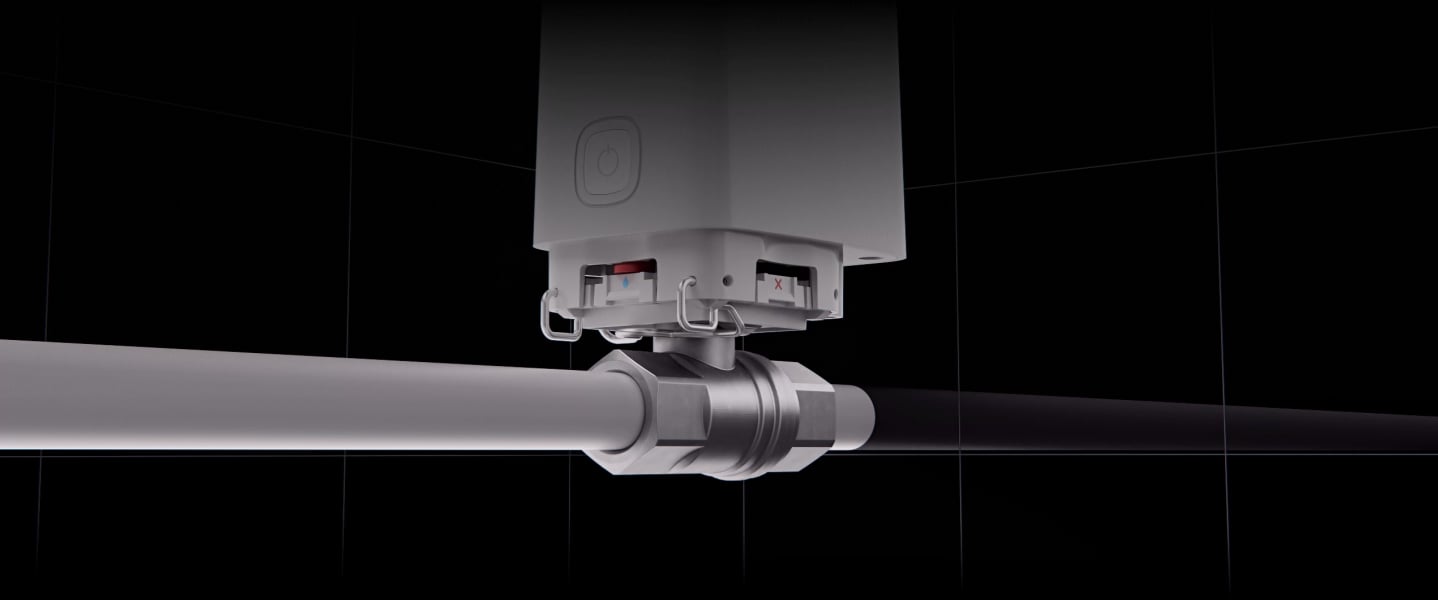

Instalación sin trabajos de construcción

El mito de que los sistemas antiinundación son difíciles de instalar ha sido disipado. Ajax ha logrado hacer que el proceso de instalación costoso, largo y polvoriento sea lo más fácil posible. El hardware y el software más avanzados nos han permitido implementar las capacidades máximas con una autonomía excepcional en un tamaño reducido. Los detectores de inundación Ajax compactos son adecuados para los lugares difíciles de acceder y no requieren desmantelar la carcasa: se pueden instalar en una superficie horizontal sin necesidad de fijarlos. La válvula de cierre se integra fácilmente en un sistema de fontanería existente. El actuador eléctrico no necesita los cables y se adaptará a los espacios limitados, ya que tiene cuatro posibles posiciones de instalación en la válvula.

Instalación sin trabajos de construcción
Instalación sin trabajos de construcción

Funcionamiento autónomo

Rendimiento estable durante años

Baterías

No se necesita un cableado adicional: Ajax WaterStop es autónoma y no depende de la red de 110 o 220 V~. Con una duración de las baterías de 3 años y la ausencia de cables, el proceso de instalación requiere mucho menos tiempo y esfuerzo. Las apps Ajax notificarán con antelación a los instaladores y a los usuarios sobre el nivel bajo de la batería. Las baterías son reemplazables. Por lo que, transcurridos tres años, el instalador puede reemplazarlas por unas nuevas y Ajax WaterStop seguirá funcionando en modo normal.

Baterías
  • Hasta 3 años de funcionamiento con las baterías preinstaladas

  • Notificación de batería baja en la app

  • Baterías CR123A reemplazables

Alimentación externa

Las baterías se pueden descargar más rápidamente cuando Ajax WaterStop se utiliza en condiciones de alta temperatura o cuando la válvula de cierre funciona sin parar. Puede conectar una fuente de alimentación externa de 9–12 V⎓, lo que permitirá evitar el reemplazo frecuente de las baterías y reducir los costes de servicio. En este caso, las baterías preinstaladas servirán como una fuente de alimentación de reserva, por lo que incluso en caso de corte del suministro eléctrico Ajax WaterStop seguirá funcionando sin problemas.

Alimentación externa
  • Conexión de una fuente de alimentación de 9–12 V⎓

  • Baterías preinstaladas como una fuente de alimentación de reserva

Tecnologías inalámbricas y excepcionales

El sistema Ajax utiliza una comunicación por radio segura y bidireccional, basada en el protocolo Jeweller patentado. El protocolo utiliza el cifrado de bloques y la autenticación de dispositivos en cada sesión de comunicación con el hub para prevenir el sabotaje, la falsificación y el robo de datos.

La tecnología inalámbrica Ajax proporciona hasta 1.100 metros de alcance de comunicación por radio, sin obstáculos. En promedio, es más largo que ofrecen las soluciones de terceros. El control automático de consumo de energía lo hace energéticamente eficiente, ya que no utiliza la máxima potencia de los transmisores de radio de los dispositivos del sistema de manera regular. Además, la comunicación es más estable gracias al uso de frecuencias de radio con menos interferencias. Para protegerse contra las interferencias de radio y la interceptación de señales, los hubs Ajax utilizan el salto de frecuencia: el sistema cambia automáticamente de frecuencia dentro de una banda y notifica a la compañía de seguridad y a los usuarios sobre la inhibición.

  • Hasta 1.100 m de alcance de comunicación por radio con un hub

  • Comunicación por radio bidireccional y cifrada

  • Notificaciones de inhibición y de pérdida de conexión

Code
Jeweller

El protocolo de radio Ajax utiliza el ping para mostrar el estado actual de los dispositivos y transmitir alarmas, eventos y todos los valores medidos a las apps Ajax. Jeweller utiliza el cifrado y la autenticación para prevenir la falsificación.

Más información

Solución integral para las instalaciones de gran tamaño

Utilice el repetidor de señal ReX en las condiciones complejas para el paso de la señal de radio, como en las casas grandes con paredes gruesas o los almacenes con varios edificios. El ReX aumenta el alcance de todos los dispositivos Ajax y gestiona su comunicación con el hub a través del canal Jeweller. El ReX 2 garantizará una comunicación estable incluso a través del acero y hormigón vía Ethernet, utilizando el cable como un canal de comunicación adicional. Hasta 5 repetidores pueden funcionar dentro de un solo sistema Ajax, duplicando la cobertura de la red de radio. Esto permite proteger los aparcamientos subterráneos, los sótanos y los hangares de metal.

  • Hasta 5 repetidores de señal dentro de un sistema

  • Ethernet como un canal de comunicación alternativo

Software

Toda la información a simple vista

Las apps Ajax intuitivas proporcionan toda la información necesaria en tiempo real desde cualquier lugar donde haya Internet, utilizando un smartphone o un PC. Los usuarios pueden comprobar el estado del dispositivo y controlar el suministro de agua de forma remota: cualquier acción se puede realizar con un solo clic.

Gestión en la app

El sistema Ajax envía instantáneamente las notificaciones de alarma con información detallada: las compañías de seguridad y los usuarios saben exactamente qué dispositivo se activó, cuándo y dónde sucedió. El sistema controla el estado de cada dispositivo y avisa si se ha detectado un fallo de funcionamiento o si es hora de reemplazar las baterías.

Notificaciones con información detallada

Ajax WaterStop se puede configurar en cualquier momento dondequiera que esté; basta con tener una conexión a Internet. Cambiar los parámetros o reconfigurar el escenario tardará unos pocos segundos.

Configuración remota

El historial de eventos almacena los últimos 500 eventos del sistema. Las notificaciones contienen información detallada sobre el dispositivo, la hora y la descripción del evento. Esto permite reconstruir el evento real e identificar las causas de este, para proporcionar toda la información necesaria a la empresa aseguradora.

Historial de eventos detallado

Monitorización completa del edificio

Con PRO Desktop, el personal de administración del edificio puede supervisar los dispositivos de seguridad, de automatización y los para la domótica. Estados de los dispositivos, historial de eventos y datos de microclima: el operador tiene toda la información necesaria en una interfaz intuitiva, informativa y centralizada. Con la fotoverificación de alarmas de los detectores de la línea MotionCam, podrá evaluar la situación en la instalación protegida y reaccionar rápidamente ante la alarma. El instalador puede cambiar la configuración de forma remota y proporcionar servicios adicionales de acuerdo con las especificaciones del objeto.

Monitorización completa del edificio

Automatización avanzada para una mayor seguridad

Ajax WaterStop forma parte del ecosistema Ajax. Utilizando los escenarios, puede interactuar con los dispositivos de automatización y los detectores PhOD de la línea MotionCam. En caso de una pequeña fuga de agua o una inundación masiva, Ajax WaterStop cerrará el agua en cuestión de segundos. Al mismo tiempo, el MotionCam (PhOD) envía fotoverificaciones de inundación a las apps Ajax, lo que permite identificar la causa de esta y evaluar los posibles daños. Para prevenir las situaciones de emergencia, el control automático del suministro de agua la cerrará cuando nadie la esté utilizando: una fiable combinación de la seguridad y la automatización que funciona como un reloj suizo.

Sistema antiinundación

Sistema antiinundación

Ajax WaterStop cerrará automáticamente el agua si el LeaksProtect o cualquier otro detector de inundación de terceros integrado en el sistema Ajax a través del Transmitter o el MultiTransmitter haya detectado una fuga de agua.

  • Inundación
  • LeaksProtect Jeweller
  • Ajax WaterStop Jeweller

Cierre de agua al cambiar el modo de seguridad

Cierre de agua al cambiar el modo de seguridad

Ajax WaterStop cerrará automáticamente el agua una vez armado el sistema. Puede estar tranquilo: no habrá inundaciones en la instalación cuando esté fuera.

  • Armado
  • Ajax WaterStop Jeweller

Suministro de agua por programación

Suministro de agua por programación

Configure un escenario por programación según el cual Ajax WaterStop cortará automáticamente el suministro de agua a una hora determinada.

  • Programación
  • Ajax WaterStop Jeweller

Solo con Ajax

Resistente al sabotaje

Detección de pérdida de comunicación

Detección de pérdida de comunicación

El dispositivo intercambia datos con el hub con regularidad. Al establecer el intervalo de ping mínimo (3 paquetes de datos una vez cada 12 segundos), el sistema solo tardará 36 segundos en identificar la pérdida de comunicación y notificar a la compañía de seguridad y a los usuarios sobre la incidencia.

Bloqueos de montaje para fijar el actuador eléctrico

Bloqueos de montaje para fijar el actuador eléctrico

El bloqueo de montaje protege al actuador eléctrico contra el desmontaje no autorizado: es imposible retirar el dispositivo del soporte sin herramientas especiales. De esta manera, Ajax WaterStop se puede instalar sin problemas en las oficinas, los restaurantes, las bibliotecas y otros lugares públicos.

Interruptor antisabotaje

Interruptor antisabotaje

La carcasa está equipada con un interruptor antisabotaje que notifica a la compañía de seguridad y a los usuarios sobre cualquier intento de retirar el actuador eléctrico del soporte. El interruptor antisabotaje también permite entender si el actuador eléctrico está instalado y fijado correctamente en la válvula de cierre.

Bloqueo del botón de control

Bloqueo del botón de control

El botón de control en la carcasa se puede bloquear en las apps Ajax para prevenir el cierre de agua manual no autorizado o accidental.

Instalación y conexión intuitivas

El actuador eléctrico de Ajax WaterStop está listo para funcionar, nada más sacarlo de la caja. Este se instala en el soporte en cuatro posiciones posibles con respecto a la válvula, sin herramientas adicionales y sin desmantelar la carcasa. Un fontanero puede instalar con antelación una válvula de cierre del kit u otra compatible sin la presencia de un instalador: lo único que necesita saber son las dimensiones del actuador eléctrico.

Las apps Ajax permiten integrar el dispositivo en el sistema automatizado de manera sencilla y rápida. No hay necesidad de visitar la instalación para desactivar el dispositivo o cambiar su configuración. El diseño del dispositivo permite llevar a cabo el mantenimiento y la reparación incluso en los lugares difíciles de acceder: túneles de tuberías, cajas técnicas, paredes, etc. Puede reemplazar el actuador eléctrico sin desmontar la válvula de cierre.

Vinculación con el sistema de seguridad mediante un código QR

Connection

Instalación en una válvula de cierre sin desmantelar la carcasa del actuador eléctrico

Installation

Configuración y comprobación en las apps móviles y de escritorio

Setup

Líneas de productos Ajax

Las líneas de productos Superior, Fibra y Baseline son mutuamente compatibles. Esto aporta múltiples posibilidades para construir sistemas de cualquier configuración.

Ajax WaterStop: válvula de cierre de agua de control remoto

La válvula de cierre de agua Ajax WaterStop permite cerrar de forma remota el suministro de agua en la estancia protegida por el sistema de seguridad Ajax. El dispositivo combina una válvula de calidad Bonomi Industries y un actuador eléctrico con una unidad de control. La válvula de cierre de agua se conecta al panel de control a través del protocolo inalámbrico y seguro Jeweller. Ajax WaterStop se puede gestionar de forma remota desde cualquier parte del mundo donde haya Internet. Las apps Ajax móviles y de escritorio permiten verificar el estado y cambiar la posición de la válvula en cualquier momento. Ajax WaterStop, la válvula de cierre de agua de Ajax cerrará automáticamente el agua en 7 segundos por alarma del detector de inundación LeaksProtect u otro detector de inundación. En caso de alarma, todos los usuarios conectados al sistema y la compañía de seguridad recibirán una notificación instantánea sobre la alarma y la activación del escenario. Además del escenario en caso de inundación, puede configurar el cierre de agua en un momento determinado o cuando el sistema de seguridad está armado.

Características de la válvula de cierre de agua de control remoto Ajax WaterStop

La válvula de cierre de agua Ajax WaterStop está disponible en blanco y negro. El dispositivo es compatible con tuberías para el suministro de agua fría y caliente. Para cerrar el agua, se utiliza un actuador eléctrico que está protegido contra el sobrecalentamiento y puede funcionar a temperaturas de hasta 60 °C en el lugar de instalación. El interruptor antisabotaje integrado notifica sobre un intento de arrancar la carcasa del panel de montaje. La válvula de cierre de agua Ajax WaterStop funciona con el protocolo de comunicación inalámbrica Jeweller, que proporciona la comunicación con el panel de control del sistema de seguridad a una distancia de 1.100 m, sin obstáculos. La gestión y la configuración se realizan de forma remota mediante apps Ajax. La tecnología de radio Jeweller proporciona comunicación bidireccional entre la unidad central del sistema de seguridad y la válvula de cierre de agua y protege el dispositivo contra la falsificación utilizando el cifrado de bloques de clave flotante. Además, las notificaciones a la app se envían al instante. Las apps móviles y de escritorio también muestran el estado actual de la válvula de cierre de agua: abierto/cerrado, el estado de carga de la batería, la fuente de alimentación externa y la comunicación con el panel de control. La intensidad de la señal de radio se ajusta automáticamente para reducir el consumo de energía y las interferencias de radio. El salto de frecuencia se utiliza para prevenir las interferencias de radio y la inhibición. La pérdida de conexión se detecta en 36 segundos; el tiempo depende de la configuración de la tecnología de comunicación. La válvula está equipada con una entrada para una fuente de alimentación externa de 9 V⎓, y la válvula Bonomi Industries está incluida en el kit. El dispositivo funciona con un rango de temperatura de -20 °C a +170 °C. Con la ayuda de la válvula, el agua se cierre en 7 segundos. El valor puede aumentar debido a la contaminación de la válvula de cierre. Para cerrar manualmente el suministro de agua en situaciones de emergencia, hay una palanca en el soporte. Para controlar el suministro de agua, no necesitará herramientas adicionales. Para el control manual, hay un botón en la carcasa del actuador eléctrico. Al presionarlo, la válvula de cierre de agua se abre/cierra. La indicación LED indica el estado del actuador eléctrico utilizando el color de la retroiluminación LED del logo Ajax.

La válvula de cierre de agua Ajax WaterStop admite escenarios de automatización, por ejemplo:

  1. Reacciona a las alarmas del detector de inundación.
  2. Al armar/desarmar el sistema de seguridad.
  3. Por programación.
  4. Se activa al presionar el Button.
  5. Se activa por temperatura.
  6. Se activa al presionar el LightSwitch.

Compatibilidad de la válvula de cierre de agua de Ajax

La válvula de cierre de agua de control remoto es compatible con los siguientes paneles de control y repetidores de señal:
  1. Hub Plus
  2. Hub 2 (2G)
  3. Hub 2 (4G)
  4. Hub 2 Plus
  5. Hub Hybrid (2G)
  6. Hub Hybrid (4G)
  7. Rex
  8. ReX 2

Instalación de una válvula de cierre de agua de Ajax

El diseño de la válvula de cierre de agua Ajax WaterStop permite montar, mantener y reparar dispositivos en lugares difíciles de acceder: una mina, un tablero eléctrico, una pared, etc. Es posible reemplazar la unidad del actuador sin desmontar la válvula de cierre. El actuador eléctrico se puede retirar de la válvula sin herramientas adicionales. La válvula de cierre de agua Ajax WaterStop está diseñada para su uso en interiores. Para instalar la válvula de cierre, póngase en contacto con un fontanero.

Kit completo de la válvula de cierre de agua de control remoto

Además de Ajax WaterStop Jeweller, el kit también incluirá 4 baterías CR123A preinstaladas que durarán hasta 3 años (al conectar una fuente de alimentación externa, las baterías se convierten en una fuente de energía de reserva) y una guía rápida.
