Superior MultiTransmitter IO (4X4) Fibra
Módulo cableado con 4 entradas y 4 salidas. Diseñado para integrar dispositivos de terceros en un sistema Ajax.
Próximamente
IN PROGRESS
IN PROGRESS
Seguridad y automatización con capacidades Ajax

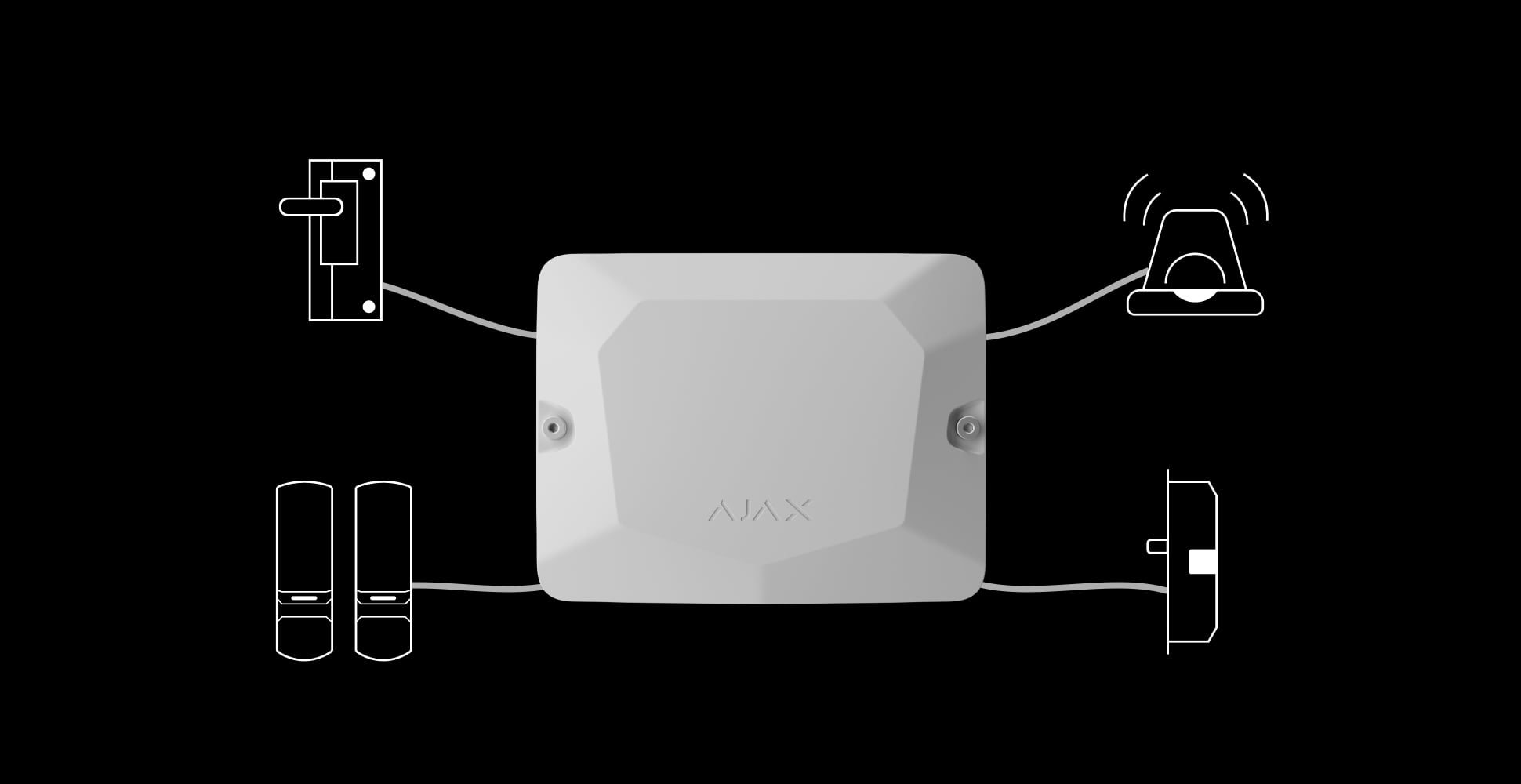

El Superior MultiTransmitter IO (4X4) Fibra hace que casi cualquier dispositivo de seguridad cableado forme parte del ecosistema Ajax. Dé nueva vida a un equipamiento obsoleto y conecte dispositivos fuera del portafolio Ajax para crear un sistema de seguridad inteligente para proyectos de cualquier complejidad. Cuatro entradas reciben las alarmas de los detectores conectados, mientras que cuatro salidas controlan dispositivos de terceros, como bloqueos de cerrojo, elementos de bloqueo y sirenas. Esto convierte al módulo en una solución ideal para establecer una protección robusta de puertas según el principio de inevitabilidad (en alemán: Zwangsläufigkeit). Lleve la experiencia Ajax excepcional a productos de terceros con control de seguridad en la app, escenarios de automatización y notificaciones informativas.
Características clave
4 entradas
para conectar dispositivos de terceros
4 salidas (2 lógicas y 2 de relé)
para controlar la alimentación de los dispositivos conectados
Soporte para todos los tipos de conexión
NO, NC, EOL, 2EOL y 3EOL
Fácil integración de sistemas de cierre de puertas
según el principio de inevitabilidad
Dos modos de funcionamiento de las entradas y salidas
para dispositivos de impulso y biestables
Numerosos tipos de eventos
para dispositivos conectados
Intrusión
Botón de pánico
Incendio
Instalación rápida
gracias a la medición automática de la resistencia EOL
Modos KeyArm Zone y persiana enrollable
Comunicación cableada Fibra
Potencia ajustable
Hasta 2.000 m
de alcance de comunicación con un hub Ajax1 o un módulo que amplía la línea Fibra
Control y configuración remotos
Notificaciones push informativas
Crítico
Ajax
Casa: Ayudar a Alicia, Botón de llamada en la Estancia 2
Crítico
Ajax
Producción: Gas detectado, Detector de gas en Taller № 1
in progress
in progress
Instalación en una carcasa Ajax3
Case A (106), Case B (175) y Case D (430)
En un sistema Ajax, puede combinar dispositivos de todas las categorías de productos: Protección contra intrusiones (tanto Superior como Baseline), Videovigilancia, Protección contra incendios o Confort y automatización. Cree el sistema que mejor se adapte a sus necesidades y gestiónelo en una única interfaz.
Este es un dispositivo de la línea de productos Superior. Solo los partners acreditados de Ajax Systems pueden vender, instalar y administrar productos Superior.
Un hardware a prueba de tiempo
Cuatro zonas de entrada
Dos salidas de relé
Dos salidas lógicas
Dos salidas de alimentación
Conector para una placa del interruptor antisabotaje Ajax Case
Terminal para conectar el MultiTransmitter Fibra al hub
Indicador LED
Fácil de montar en la carcasa Case
El Superior MultiTransmitter IO (4X4) Fibra se instala2 en una carcasa Case compatible. Las carcasas Ajax tienen una disposición óptima de los conductos de cables, soportes especiales para el módulo y un interruptor antisabotaje.
Hay varias versiones de Case disponibles. Elija una más pequeña para el módulo de integración solamente u opciones más grandes para acomodar varios dispositivos en una sola carcasa. La variedad de tamaños de Case permite a los instaladores encontrar la solución perfecta para su proyecto.
Configurador de Case
Obtenga opciones para las configuraciones de Сase más óptimas que tengan en cuenta los dispositivos Fibra que necesita.
Convierta lo obsoleto en innovador
Con los módulos de integración Ajax, no tendrá que gastar mucho dinero en sustituir su sistema de alarma antiguo. El Superior MultiTransmitter IO (4X4) Fibra ayuda a construir un sistema de seguridad y automatización moderno basado en equipamiento obsoleto pero utilizable.
Con cuatro entradas y cuatro salidas, este módulo de integración es una solución perfecta para instalaciones pequeñas y medianas. Supongamos que una tienda pequeña ya tiene unos cuantos detectores de terceros y un teclado. Intégrelos en un sistema Ajax junto con cerraduras de puertas, sirenas y luces estroboscópicas para obtener una protección contra intrusiones de alto nivel. Un único módulo de integración hace que el sistema existente funcione perfectamente con los nuevos dispositivos Ajax, participe en escenarios de automatización y envíe notificaciones detalladas a las apps Ajax.
Apps móviles y de escritorio para PRO
App móvil para usuarios
Menos complicaciones con la seguridad automatizada

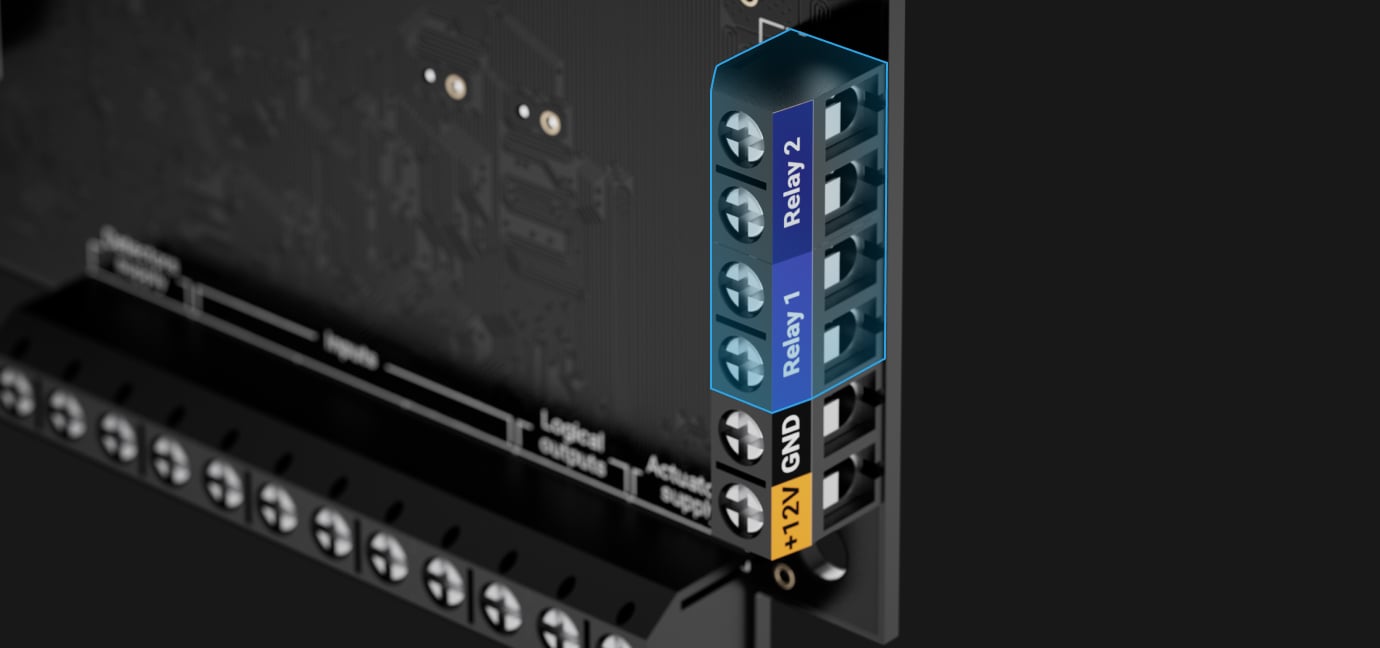

Conecte dispositivos de terceros al Superior MultiTransmitter IO (4X4) Fibra a través de sus salidas para que formen parte de un sistema de automatización seguro e inteligente. Con dos salidas de relé con contactos sin potencial (secos), el módulo enciende y apaga sirenas, luces estroboscópicas y otros dispositivos eléctricos. Dos salidas lógicas están diseñadas para integrar la protección de puertas, como bloqueos de cerrojo y elementos de bloqueo, lo que resulta conveniente para construir un sistema de cierre de puertas seguro según el principio de inevitabilidad.
Las apps Ajax ofrecen una flexibilidad de configuración y gestión impresionante. Los instaladores pueden especificar ajustes para cada salida y elegir entre los modos de funcionamiento de impulso y biestable. Los dispositivos conectados pueden controlarse a través de una app Ajax o funcionar mediante escenarios de automatización. Para reforzar la seguridad y minimizar los errores humanos, los instaladores pueden desactivar el control en la app.
Dos salidas lógicas y dos de relé
Modos de funcionamiento impulso y biestable
Escenarios de automatización y control en la app para dispositivos conectados
Potencial ilimitado de un sistema Ajax
El Superior MultiTransmitter IO (4X4) Fibra amplía las capacidades de un sistema Ajax incluso a los proyectos más complejos y exclusivos. Las entradas y salidas del módulo permiten a los instaladores integrar casi cualquier dispositivo fuera del portafolio Ajax, incluidos detectores de movimiento infrarrojos o de microondas, sensores de gas butano, termostatos, sensores flotantes, cerraduras de puertas, luces estroboscópicas, teclados con autenticación biométrica y persianas enrollables. Conéctelos a un hub Ajax mediante el módulo de integración, establezca un tipo de evento para cada dispositivo y reciba notificaciones de cualquier amenaza o actividad en una app Ajax. Los dispositivos con un tipo de evento personalizado no activan alarmas, pero envían una notificación de evento y pueden activar escenarios de automatización sin alarma.
Siempre al día con notificaciones informativas
Los dispositivos de terceros conectados a través del Superior MultiTransmitter IO (4X4) Fibra notifican a las compañías de seguridad y a los usuarios los eventos que se producen en el sistema al igual que los productos Ajax. Especifique el nombre y el grupo de seguridad del dispositivo conectado y asígnele una estancia virtual. Elija entre más de 10 tipos de eventos disponibles, como intrusión, incendio o ayuda urgente. Una vez que se activa una alarma, la CRA y los usuarios reciben notificaciones detalladas que indican qué ha ocurrido y dónde. El Superior MultiTransmitter IO (4X4) Fibra también alerta a los usuarios sobre fallos de funcionamiento, como la pérdida de comunicación.
Notificaciones de alarmas y eventos para la CRA y los usuarios
Plena conciencia de la situación: qué ha pasado y dónde
Numerosos tipos de eventos para los dispositivos conectados
Máxima compatibilidad con dispositivos de terceros
El Superior MultiTransmitter IO (4X4) Fibra no limita la selección de dispositivos cableados que pueden añadirse a un sistema Ajax. El módulo de integración admite todos los tipos de conexión más comunes, incluidos NC, NO, EOL, 2EOL y 3EOL con resistencias de 1 a 15 kΩ. Los instaladores pueden conectar tanto dispositivos de impulso como biestables, establecer el estado por defecto de cada contacto como normalmente abierto o normalmente cerrado y asignar uno de los muchos tipos de eventos. Además, también están disponibles los modos KeyArm y persiana enrollable. Todo el proceso de configuración requiere unos pocos toques en una app Ajax.
Soporte para los tipos de conexión NC, NO, EOL, 2EOL y 3EOL
Soporte para dispositivos de impulso y biestables
Modos dedicados para persianas y KeyArm Zone
Fibra
Tecnología cableada y excepcional
Un sistema Ajax utiliza una comunicación segura y bidireccional, basada en el protocolo Fibra patentado. El protocolo utiliza el cifrado y la autenticación de dispositivos para prevenir el sabotaje, la falsificación y el robo de datos. Las líneas Fibra son versátiles y admiten la conexión de diferentes tipos de dispositivos a una línea: sirenas, teclados y detectores con fotoverificación.
Hasta 2.000 m de comunicación cableada entre el Superior MultiTransmitter IO (4X4) Fibra y un hub Ajax o un módulo que amplía la línea Fibra1
Una línea para diferentes tipos de dispositivos
Entrega de fotos por la línea Fibra sin interferencias
Protección contra el sabotaje y la falsificación
La eficiencia energética ante todo
El Superior MultiTransmitter IO (4X4) Fibra se alimenta de la línea Fibra y suministra energía a los dispositivos conectados. El módulo proporciona una alimentación de 12 V⎓ con una salida total de hasta 500 mA para equipamiento integrado de terceros. La configuración completa del módulo de integración y de los dispositivos conectados consume hasta 7.5 W de la línea.
El Superior MultiTransmitter IO (4X4) Fibra utiliza la comunicación Fibra siguiendo el principio TDMA. El dispositivo intercambia datos con el hub en un corto período de tiempo. El resto del tiempo, su módulo de comunicación permanece inactivo. Esto reduce significativamente el consumo de energía y minimiza las interferencias, incluso cuando múltiples dispositivos se comunican simultáneamente.
Hasta 7.5 W de consumo de energía de la línea Fibra
TDMA y modos de ahorro de energía
Supervisión del sistema
El Superior MultiTransmitter IO (4X4) Fibra realiza un autodiagnóstico automático e informa de su estado al hub. Los parámetros esenciales del módulo de integración, como el estado del interruptor antisabotaje, de la comunicación y de la alimentación, se monitorizan continuamente. El servidor Ajax Cloud controla la comunicación entre el hub y las apps Ajax, garantizando notificaciones instantáneas para la CRA, las compañías de seguridad y los usuarios. En caso de fallo de funcionamiento o de pérdida de comunicación, un ingeniero recibe una notificación instantánea para prestar los servicios necesarios.
Autodiagnóstico automático e informe de estado por el módulo de integración
Ping regular para visualizar el estado actual del módulo en las apps
Notificaciones instantáneas sobre la necesidad de mantenimiento
Protección integral contra el sabotaje
Mayor protección de la línea Fibra
El LineProtect Fibra es un módulo diseñado para proteger un hub Ajax y los dispositivos cableados conectados contra el sabotaje cuando un intruso provoca una sobretensión, cortocircuitos, aplica una tensión de 110/230 V~ o utiliza una pistola eléctrica.
Lo que sea para los PRO
Instalar un sistema cableado siempre ha sido un reto. Ajax ofrece un set de herramientas avanzadas que hacen que el proceso sea fácil y flexible, desde el diseño del proyecto hasta la asistencia al cliente y el mantenimiento del sistema. Al conectar dispositivos cableados a través del Superior MultiTransmitter IO (4X4) Fibra, no es necesario medir manualmente la resistencia de cada dispositivo. Esto se realiza automáticamente, lo que resulta más eficaz y preciso. Las apps Ajax intuitivas permiten integrar rápidamente el módulo de integración y el equipamiento de terceros en el sistema y cada dispositivo puede reconfigurarse en remoto en cualquier momento. No requiere programación: todo está disponible nasa más sacarlo de la caja.
Calculadora de alimentación Fibra
Utilice nuestra calculadora en línea para asegurarse de que el sistema Fibra cubre sus instalaciones. Ayuda a verificar el proyecto de un sistema de seguridad cableado y proporciona información adicional a los instaladores.
El Superior MultiTransmitter IO (4X4) Fibra se instala3 en una carcasa Case compatible, que tiene una disposición óptima de conductos de cables, soportes especiales para el módulo y el módulo antisabotaje integrado. La carcasa está disponible en varias versiones de diferentes tamaños. El kit de instalación con taquetes y tornillos está incluido. No se necesitan herramientas para instalar el módulo de integración en Case.
Instalación en la carcasa Case3
Todos los sujetadores necesarios están incluidos en el kit de instalación
Gestión de cables bien pensada
Los instaladores pueden añadir un módulo de dos formas: escaneando automáticamente las líneas o escaneando un código QR. Al escanear las líneas, el instalador puede identificar el dispositivo mediante un toque en la app o la activación del interruptor antisabotaje. Añadir dispositivos de terceros a un sistema Ajax lleva unos segundos: la resistencia EOL se mide automáticamente y el dispositivo es visible en la app.
Vinculación con un hub mediante escaneo automático de la línea o del código QR
Medición automática de la resistencia EOL

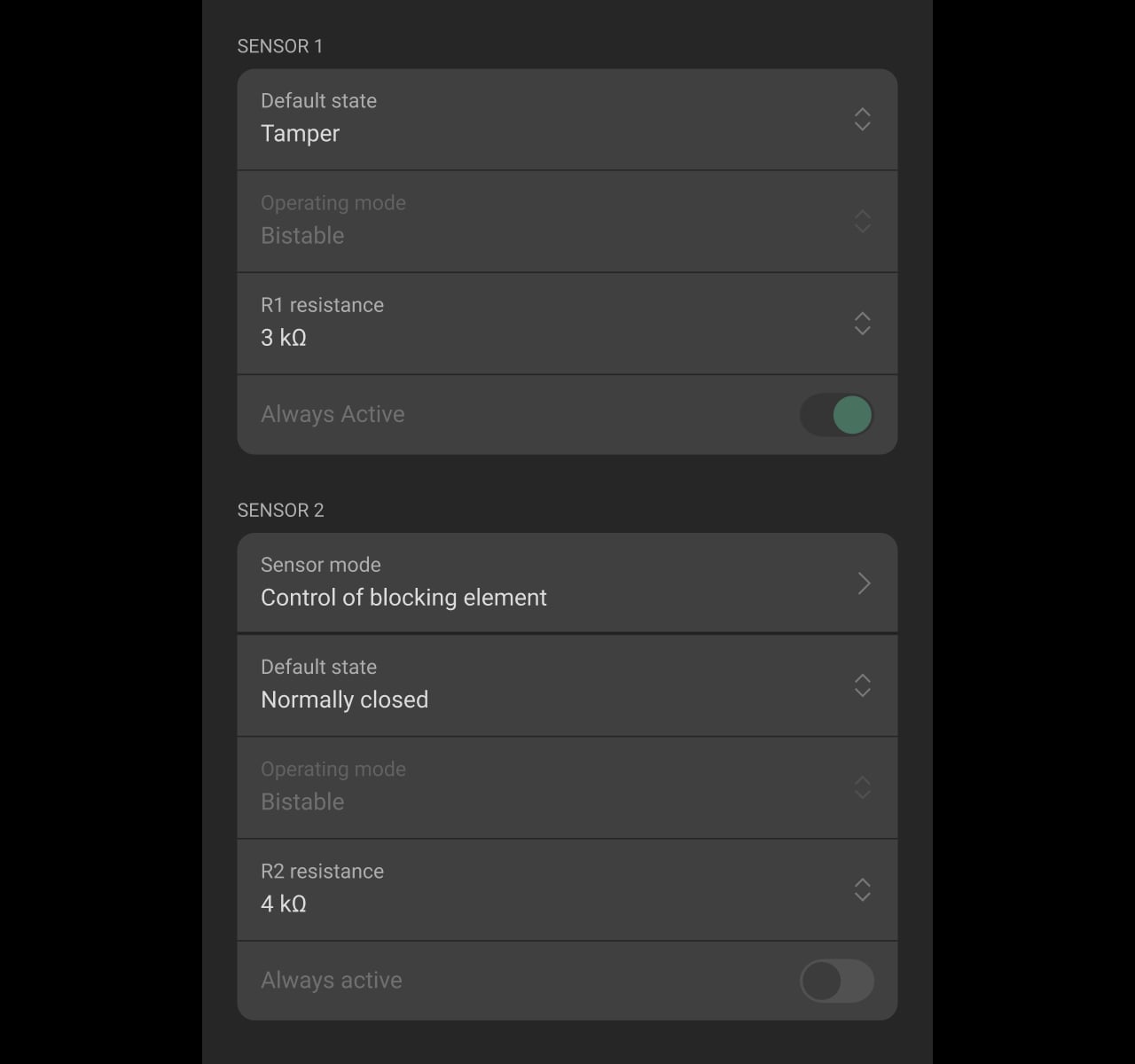

Añadir dispositivos de terceros al sistema mediante apps Ajax
Olvídese de configurar los dispositivos cableados mediante un teclado. Todos los tests y ajustes del módulo de integración y de los dispositivos de terceros4 se realizan en apps Ajax móviles y de escritorio. Los instaladores pueden trabajar tanto en nombre de una empresa como profesionales independientes.
Configuración y comprobación en remoto o en el sitio
Apps móviles y de escritorio
Cuentas para empresas e instaladores
Gracias a los protocolos patentados Ajax, cualquier sistema Ajax puede transmitir alarmas a la app de monitorización PRO Desktop y a la CRA de terceros. Al recibir una alarma, el operador de la central receptora de alarmas sabe qué sucedió y adónde hay que enviar la unidad de respuesta rápida. El Superior MultiTransmitter IO (4X4) Fibra y los dispositivos de terceros conectados son direccionables, por lo que los eventos, el tipo de dispositivo y su nombre y estancia asignados se pueden transmitir a PRO Desktop o al software de monitorización de terceros.
Direccionabilidad total de los dispositivos conectados
Notificaciones informativas
Monitorización de alarmas y eventos en PRO Desktop para las empresas de monitorización
Con un cable U/UTP cat.5, 4 × 2 × 0.51 mm (24 AWG). Otros tipos de cables pueden tener valores diferentes. Antes de la instalación, utilice nuestra Calculadora de alimentación Fibra para comprobar si el proyecto del sistema cableado funcione en la práctica.
Al utilizar un cable U/UTP cat.5 4×2×0.51 mm (24 AWG) con conductor de cobre y un cable de señal 4×0.22 mm2 con conductor de cobre con una resistencia del cable de 22 Ω por 100 m, sin alimentación adicional.
Las carcasas Ajax Case A (106), Case B (175) y Case D (430) se venden por separado del Superior MultiTransmitter IO (4X4) Fibra.
La configuración en la app solo está disponible para aquellos parámetros que no requieren el desmontaje de dispositivos de terceros.
