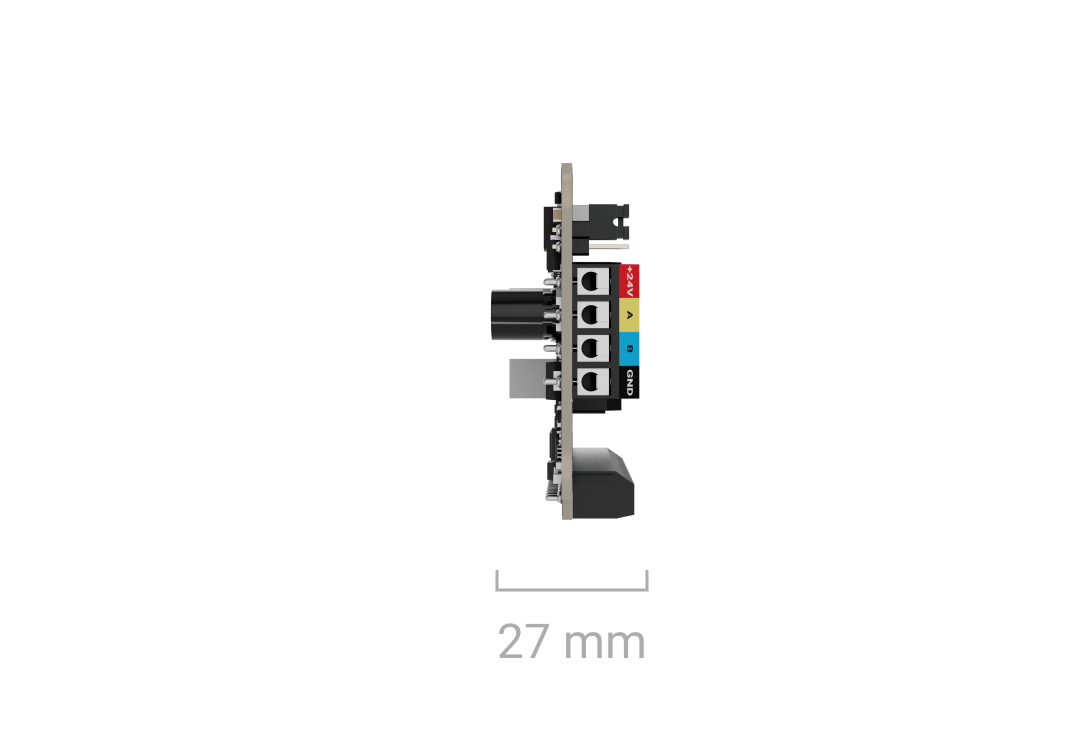

Superior MultiTransmitter IO (4X4) Fibra

Tecnología de comunicación Fibra

Tecnología patentada de comunicación cableada para la transmisión de comandos, alarmas y eventos.

Características clave:

• Comunicación bidireccional.
• Protección antisabotaje avanzada.
• Notificaciones instantáneas.
• Control y configuración remotos en las apps Ajax.

Conexión cableada

cable de 4 núcleos

Conexión

a cualquier punto de la línea Fibra

El dispositivo puede instalarse detrás del hub o de cualquier otro dispositivo.

Longitud de la línea Fibra

hasta 2.000 m

Cuando se utiliza el cable de par trenzado U/UTP cat.5.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.

Número de líneas de entrada para dispositivos de terceros

4

Terminales de entrada

• Z1–Z4: entradas para conectar dispositivos cableados de terceros.
• COM: entradas comunes para conectar contactos de señal de dispositivos cableados de terceros.

Tipo de conexión

NO, NC, EOL, 2EOL, 3EOL, persiana enrollable

Con la resistencia EOL total de 1 kΩ a 15 kΩ con un incremento de 100 Ω.

Escaneo de resistencias EOL

Permite medir automáticamente la resistencia EOL.

Modo de funcionamiento de los sensores conectados

Detectar alarmas

Permite recibir alarmas de dispositivos de terceros conectados que detectan la apertura de puertas, vibraciones, rotura de cristal, fugas de gas y de agua, etc.

Cambiar modos de armado (KeyArm)

KeyArm permite armar/desarmar el sistema y grupos individuales o configurar el Modo Noche.

Control del elemento de bloqueo

Permite controlar la posición del pin del elemento de bloqueo.

Control del bloqueo del cerrojo

Permite controlar la posición del interruptor del cerrojo.

Modo de funcionamiento

impulso
biestable

Puede configurarse en apps Ajax.

Longitud de la conexión cableada a dispositivos de terceros

up to 400 m

Para el tipo de conexión EOL, con el cable U/UTP cat.5, 4×2×0.51 mm (24 AWG), conductor de cobre, o cable de señal 4×0.22 mm², conductor de cobre (resistencia del cable de 22 Ω por 100 m) si el dispositivo se alimenta por una fuente de energía externa. La longitud máxima de conexión de los dispositivos alimentados por un módulo de integración depende de la resistencia del cable y del consumo de corriente del sensor.

Número de líneas de salida para dispositivos de terceros

4

El dispositivo está equipado con 2 salidas lógicas y 2 salidas de relé con contacto seco.

Terminales de salida

• Relay1, Relay2: salidas de relé para conectar dispositivos cableados de terceros.
• L1, L2: salidas lógicas para conectar dispositivos cableados de terceros con una capacidad de carga máxima de hasta 25 mA.

Modos de salida

Relé

Permite controlar los dispositivos de terceros conectados (solo para salidas de relé).

Elemento de bloqueo

Permite controlar el elemento de bloqueo.

Cerradura eléctrica

Permite controlar la cerradura eléctrica.

Cambio de estado por temporizador

Si está habilitado, el dispositivo conectado cambia automáticamente al estado opuesto cuando transcurre el Tiempo de funcionamiento seleccionado.

Tiempo de funcionamiento

de 1 seg a 3 min

Puede configurarse para el modo impulso en las apps Ajax por separado para cada relé.

Escenarios de automatización

Pueden configurarse en apps Ajax por separado para cada relé.

Estabilidad del estado del relé

Si la función está habilitada, el estado actual de los contactos del relé sigue siendo el mismo incluso después de que falle la alimentación del hub.

Control de la posición del elemento de bloqueo

La función permite comprobar el funcionamiento del dispositivo o forzar el cambio de su posición. Se configura en una app Ajax cuando el modo de salida Elemento de bloqueo está seleccionado.

Principio de inevitabilidad

El Superior MultiTransmitter IO (4X4) Fibra es una solución todo en uno para conectar dispositivos de terceros necesarios para el bloqueo/desbloqueo automático de puertas al armar/desarmar según el principio de inevitabilidad (en alemán: Zwangsläufigkeit).

Tipos de eventos

Una app Ajax especifica los tipos de eventos para las entradas de dispositivos cableados. El texto de los mensajes de alarmas y eventos del dispositivo conectado, así como los códigos de eventos que se transmiten a la CRA dependen del tipo seleccionado. Un PRO o un usuario con permisos de administrador en una app Ajax puede configurar el tipo de evento.

Actualización remota del firmware

Cuando hay una nueva versión del firmware disponible, un administrador o un PRO con permisos para configurar el sistema puede iniciar la actualización en las apps Ajax.

Alarma antisabotaje

Notificación en caso de apertura de la tapa o intento de arrancar el dispositivo de la superficie o de retirarlo del panel de montaje. El dispositivo cuenta con un conector que permite conectar una placa del interruptor antisabotaje al módulo. Está disponible en Case, que se vende por separado.

Protección contra la falsificación

autenticación de dispositivos

Detección de pérdida de conexión

después de 36 seg

El tiempo de detección depende de la configuración de Jeweller/Fibra.

Detección instantánea de pérdida de conexión cableada, cortocircuitos y fallos de funcionamiento

cuando se utiliza la conexión 2EOL/3EOL

Depende del tipo de conexión.

Detección instantánea de cortocircuitos en las salidas de potencia

Tras la detección, el sistema interrumpe el suministro eléctrico y envía una notificación al usuario.

Línea Fibra

12−30 V⎓, hasta 330 mA a una tensión nominal de 24 V⎓

El dispositivo se alimenta desde el hub.

Alimentación de los dispositivos cableados conectados

12 V⎓, hasta 500 mA

El consumo total máximo de corriente de dispositivos de terceros a una tensión nominal de 12 V⎓ no debe superar los 500 mA.

Terminales de alimentación para dispositivos de entrada

• +12V: salida de alimentación de 12 V⎓ para sensores cableados de terceros.
• GND: tierra de alimentación.

Terminales de alimentación para dispositivos de salida

• +12V: salida de alimentación para elementos electromecánicos de terceros, como cerraduras eléctricas y elementos de bloqueo de 12 V⎓.
• GND: tierra de alimentación de elementos electromecánicos de terceros.
