Outlet [type E] Jeweller

Relé

OutletCore (smart) [ type E ] Jeweller

Controla la alimentación eléctrica de la base de enchufe.

Tapa

Todas las tapas constan de dos elementos del mismo color: panel frontal y tapa de la base de enchufe.

SoloCover (smart) [ type E ]

Se utiliza cuando la base de enchufe se instala como un dispositivo separado.

SideCover (smart) [ type E ]

Se utiliza cuando la base de enchufe se instala a la derecha o a la izquierda del conjunto de dispositivos.

СenterCover (smart) [ type E ]

Se utiliza cuando la base de enchufe se instala entre los dispositivos.

Marcos

Marcos para dos, tres, cuatro y cinco bases de enchufe e interruptores Ajax en cualquier combinación.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Base de enchufe simple

El Outlet [ type E ] Jeweller se instala como un dispositivo separado.

Base de enchufe combinada

El Outlet [ type E ] Jeweller se combina en un conjunto con las bases de enchufe inteligentes Ajax y/o los interruptores LightSwitch; los dispositivos se instalan en el marco Frame uno al lado del otro.

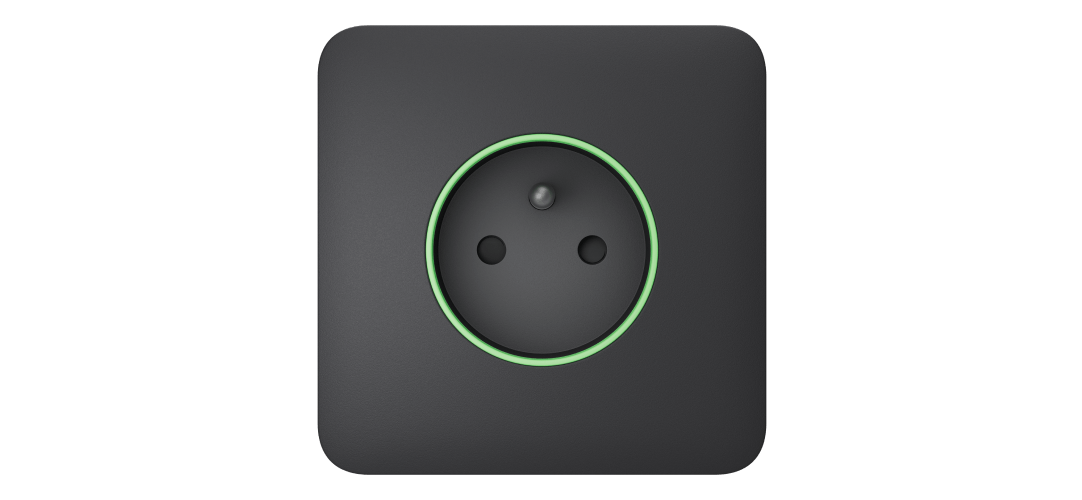

Negro (Black)

RAL 9005

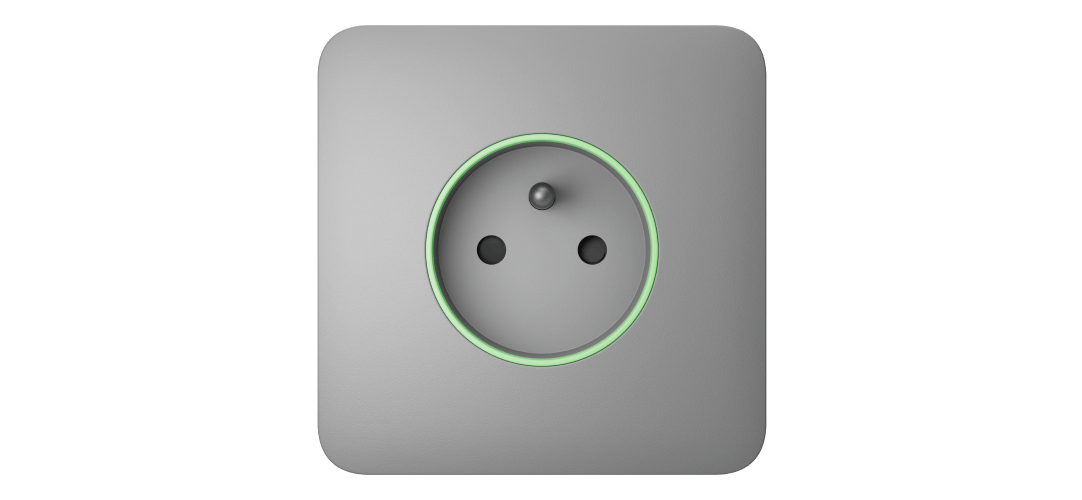

Grafito (Graphite)

RAL 7024

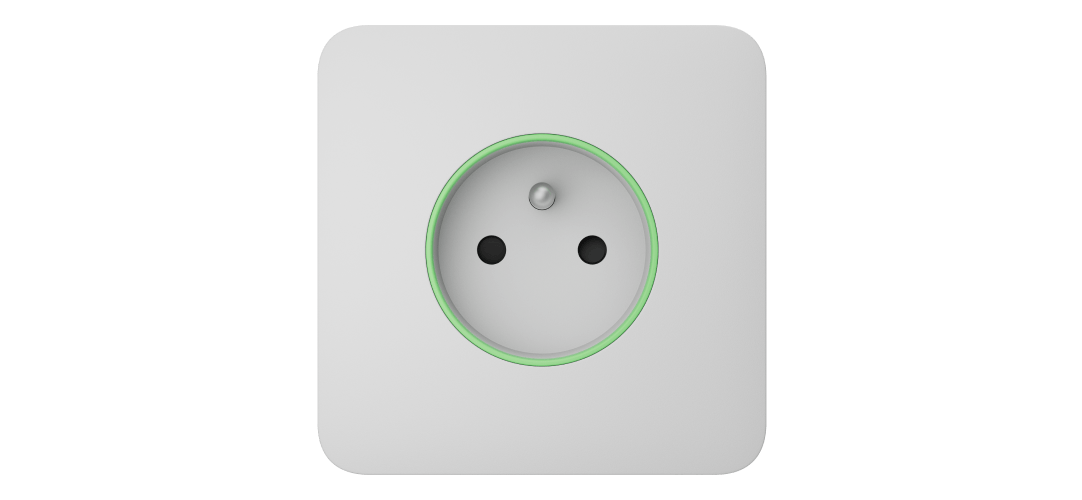

Blanco (White)

RAL 9003

Marfil (Ivory)

RAL 1013

Niebla (Fog)

RAL 7047

Ostra (Oyster)

RAL 9002

Gris (Grey)

RAL 7004

Oliva (Olive)

RAL 7044

Los colores RAL que se indican a continuación son una aproximación al color real. Sin embargo, pueden diferir ligeramente, por lo que solo debe utilizarlos como guía para la elección del color.

Tecnología de comunicación Jeweller

Tecnología patentada de comunicación inalámbrica para la transmisión de comandos, alarmas y eventos.

Características clave:

• Comunicación bidireccional.
• Antisabotaje avanzado.
• Cifrado de bloques de clave flotante.
• Notificaciones instantáneas.
• Configuración remota en las apps Ajax.

Bandas de frecuencia de radio

866.0–866.5 MHz
868.0–868.6 MHz
868.7–869.2 MHz
905.0–926.5 MHz
915.85–926.5 MHz
921.0–922.0 MHz

Depende de la región de venta.

Potencia radiada aparente (PRA) máxima

hasta 20 mW

Modulación de la señal de radio

GFSK

Alcance de la señal de radio

hasta 1.100 m

Entre el dispositivo y el hub (o el repetidor), sin obstáculos.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.

Salto de frecuencia

La comunicación por radio utiliza el salto de frecuencia para prevenir la interceptación de la señal y la inhibición.

Control a través de un smartphone

El usuario puede configurar los parámetros de la base de enchufe y ver un historial de eventos detallado en la app Ajax.

Escenarios de automatización

• reacciones al cambio del modo de seguridad
• acciones por programación
• reacciones ante las alarmas
• escenarios por temperatura
• escenarios por humedad
• escenarios por nivel de CO₂
• al presionar el LightSwitch

Monitor de consumo eléctrico

Controla la corriente, la tensión, el consumo eléctrico y la energía eléctrica consumida por los dispositivos conectados. Todos los datos se guardan en la memoria no volátil y se pueden eliminar en la app Ajax.

Temporizador de apagado

Temporizador ajustable que apaga los dispositivos conectados una vez transcurrido el tiempo establecido: de 10 segundos a 2 horas.

Botón táctil

Permite controlar manualmente la alimentación de los dispositivos conectados. Se activa en la app Ajax.

Indicación LED

Informa sobre el estado de la base de enchufe y sobre el consumo eléctrico de los dispositivos conectados con diferentes colores. El brillo del marco LED se puede ajustar o desactivar en la app Ajax.

Retroiluminación nocturna

Opcional; se puede desactivar en la configuración del dispositivo en la app Ajax.

Modos de funcionamiento

• impulso
• biestable

Estado de contacto

normalmente abierto

Protección de los niños

La base de enchufe está equipada con obturadores interiores especiales. Estos protegen a los niños, impidiendo que peguen objetos como destornilladores, tijeras o alfileres en el enchufe, así como protegen el enchufe contra el polvo y las salpicaduras.

Vida útil

Al menos 150 000 conmutaciones.

Protección contra la falsificación

autenticación de dispositivos

Detección de pérdida de comunicación

después de 36 seg

El tiempo de detección depende de la configuración de Jeweller o Jeweller/Fibra.

Tensión de alimentación

230 V~, 50 Hz

Consumo promedio

hasta 1.5 W

Potencia de salida

hasta 3 kW (carga resistiva a 230 V)

Protección de corriente

1 A–16 A

Cuando la corriente supera el valor establecido, el enchufe se apaga automáticamente. El valor recomendado es de 13 A para una carga permanente y de 13–16 A para una carga a corto plazo.

Protección de tensión

mín.: 184 V~
máx.: 253 V~

Cuando la tensión supera los niveles establecidos, el enchufe se apaga automáticamente.

Protección de temperatura

más de +95 °C

Si se activa la protección, el enchufe se apaga.

Clasificación de protección contra descargas eléctricas

Clase I (con terminal de conexión a tierra)

Rango de temperatura de funcionamiento

de 0 °C a +40 °C

Humedad de operación

hasta 75% sin condensación

Clasificación de protección

IP20

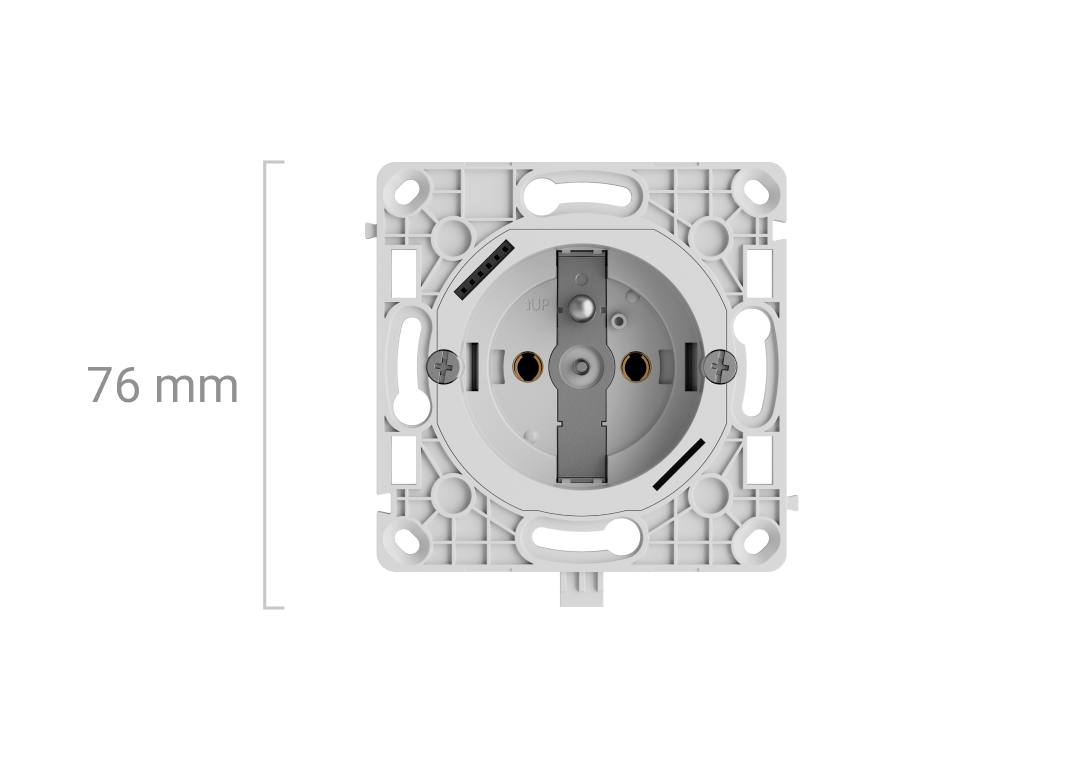

OutletCore (smart) [type E] Jeweller

72.5 × 76 × 44.4 mm

SoloCover (smart) [type E] Jeweller

panel frontal: 82.3 × 82.3 × 10.1 mm
tapa del enchufe: 42.5 × 21.5 mm

SideCover (smart) [type E] Jeweller

panel frontal: 82.3 × 76.2 × 10.1 mm
tapa del enchufe: 42.5 × 21.5 mm

СenterCover (smart) [type E] Jeweller

panel frontal: 82.3 × 70.4 × 10.1 mm
tapa del enchufe: 42.5 × 21.5 mm

Marcos

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

OutletCore (smart) [type E] Jeweller

75 g

SoloCover (smart) [type E]

panel frontal: 37 g
tapa del enchufe: 8 g

SideCover (smart) [type E]

panel frontal: 26 g
tapa del enchufe: 8 g

СenterCover (smart) [type E]

panel frontal: 25 g
tapa del enchufe: 8 g

Marcos

Frame (2 seats) — 16 g
Frame (3 seats) — 22 g
Frame (4 seats) — 28 g
Frame (5 seats) — 34 g

El Outlet [ type E ] es una base de enchufe inteligente y prefabricada. Todos los elementos se compran por separado
