Características

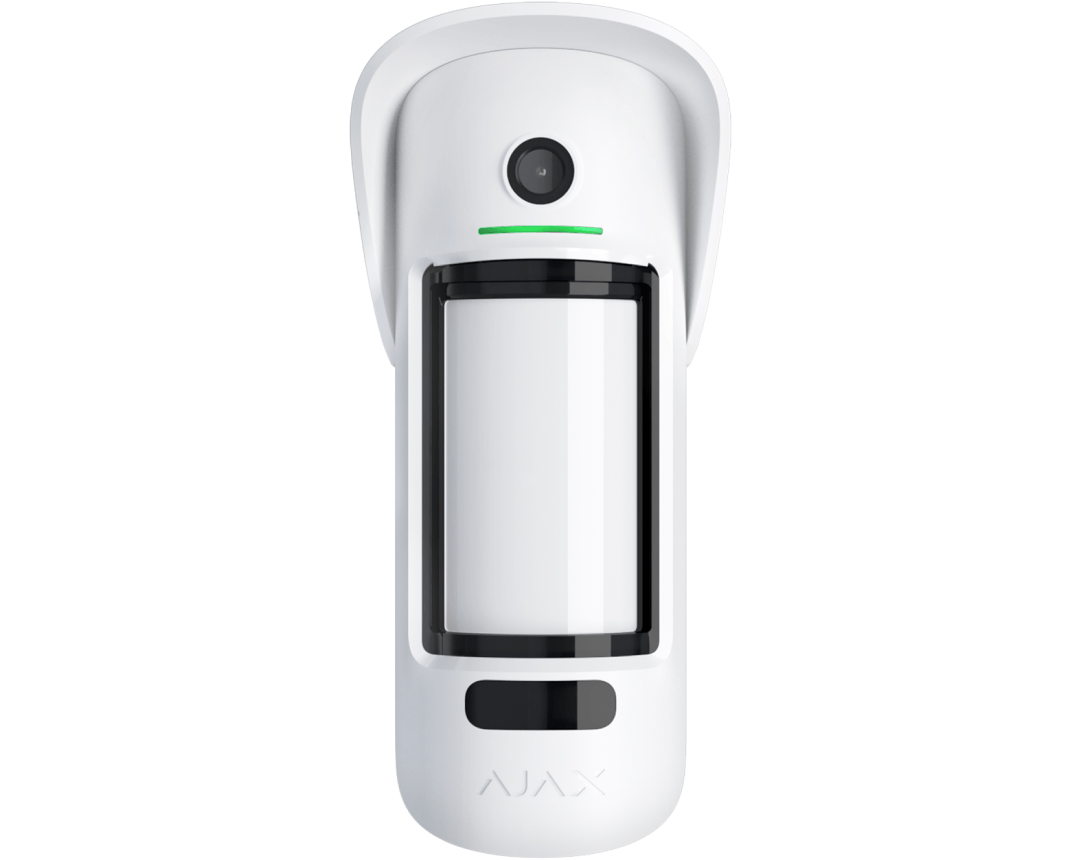

MotionCam Outdoor (PhOD) Jeweller

Detector IR e inalámbrico de movimiento para interiores y exteriores que admite las funciones de foto por alarma, foto bajo demanda, foto por programación y foto por escenario

MotionCam Outdoor (PhOD) Jeweller

Compatibilidad de los dispositivos

Comprobar

Comunicación

Tecnología de comunicación Jeweller

Tecnología de comunicación inalámbrica patentada para transmitir alarmas y eventos.

Características clave:

  • Comunicación bidireccional.
  • Protección antisabotaje avanzada.
  • Cifrado por bloques con una clave dinámica.
  • Notificaciones instantáneas.
  • Configuración remota a través de las apps Ajax.

Bandas de frecuencia

866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz

Depende de la región de venta.

Potencia radiada aparente (PRA) máxima

hasta 20 mW

Modulación de la señal de radio

GFSK

Alcance de la señal por radio

hasta 1700 m

Entre el detector y el hub o repetidor de señal de radio, sin obstáculos.

Comunicación cifrada

Todos los datos que se almacenan y transmiten están protegidos por el cifrado de bloques de clave dinámica.

Salto de frecuencia

La comunicación por radio utiliza el salto de frecuencia para prevenir las interferencias de radio y la inhibición.

Tecnología de comunicación Wings

Tecnología de comunicación inalámbrica patentada para transmitir verificaciones fotográficas.

Características clave:

  • Comunicación bidireccional.
  • Cifrado por bloques con una clave dinámica.
  • Protección antisabotaje avanzada.
  • Recarga del paquete de datos en caso de errores de transmisión.
  • Comprobación de entrega de fotos.

Bandas de frecuencia

866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz

Depende de la región de venta.

Alcance de la señal por radio

hasta 1700 m

Entre el detector y el hub o repetidor de señal de radio, sin obstáculos.

Salto de frecuencia

La comunicación por radio utiliza el salto de frecuencia para prevenir las interferencias de radio y la inhibición.

Detección

Sensores

2 × sensores PIR

Distancia de detección de movimiento

de 3 a 15 m

Cuando se instala a una altura de 0,8–1,3 m. Ajustado con una barra de desplazamiento en la carcasa del dispositivo.

Ángulos de detección de movimiento

horizontal — 90°
vertical — N/A

Velocidad de detección de movimiento

de 0,3 a 2,0 m/s

La dirección de la lente del detector debe ser perpendicular a una supuesta ruta de intrusión a la instalación.

Sensibilidad

3 niveles

Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.

Inmunidad a mascotas

peso: irrelevante
estatura: hasta 80 cm

Prevención de falsas alarmas

LISA

SmartDetect

Algoritmos de software.

Compensación de temperatura

Detección efectiva de movimiento a temperaturas de −25 °C a +60 °C.

ttx

Verificación fotográfica

Foto por alarma

Se activa una cámara incorporada si el detector está armado y se detecta movimiento.

Foto bajo demanda

El usuario toma fotografías en cualquier momento o cuando el detector está armado (depende de la configuración). La función está deshabilitada de forma predeterminada.

Foto por escenario

Una cámara detectora toma fotografías automáticamente cuando se activan los detectores de incendios Ajax. La función está deshabilitada de forma predeterminada.

Foto por programación

El detector toma fotos automáticamente a una hora determinada. Esta función está disponible para los hubs (excepto el Hub Jeweller) con la versión de firmware OS Malevich 2.19 o posterior.

Resolución de la foto

640 × 352 px
320 × 176 px (predeterminado)

Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.

Ángulos de visión de la cámara

horizontal — 105°
vertical — 50°

Retroiluminación IR

Para fotografía nocturna y condiciones de poca luz.

Imágenes en una serie

de 1 a 5 imágenes con resolución de 320 × 176 px
de 1 a 3 imágenes con resolución de 640 × 352 px

Ajustada por un PRO o por un usuario con derechos de administrador en la app Ajax.

Tiempo de recepción de la foto

hasta 9 s: resolución de 320 × 176 px
hasta 20 s: resolución de 640 × 352 px

Cuando el hub está conectado a través de Ethernet o de 4G y la intensidad de la señal Wings entre el hub y el dispositivo es de 2 a 3 barras. El tiempo de entrega de la foto cuando el detector está conectado a través de un repetidor está disponible aquí.

Distorsión de TV (norma EBU)

de barril: 17%

Recomendaciones

Se recomienda instalar el detector a una altura de 0,8–1,3 m.

El dispositivo está diseñado para usarse en interiores y en exteriores.

Protección antisabotaje

Sistema antienmascaramiento

El detector está equipado con sensores de enmascaramiento que reaccionan al bloqueo, la cobertura y el pintado de la lente.

Interruptor antisabotaje

Alertas de intentos de arrancar el detector de la superficie o quitarlo del panel de montaje.

Protección contra falsificacione

autenticación de dispositivos

Detección de pérdida de comunicación

en 36 s

El tiempo de detección depende de la configuración de Jeweller.

Alimentación

4 × baterías CR123A

Hasta 3 años de duración de la batería.

Carcasa

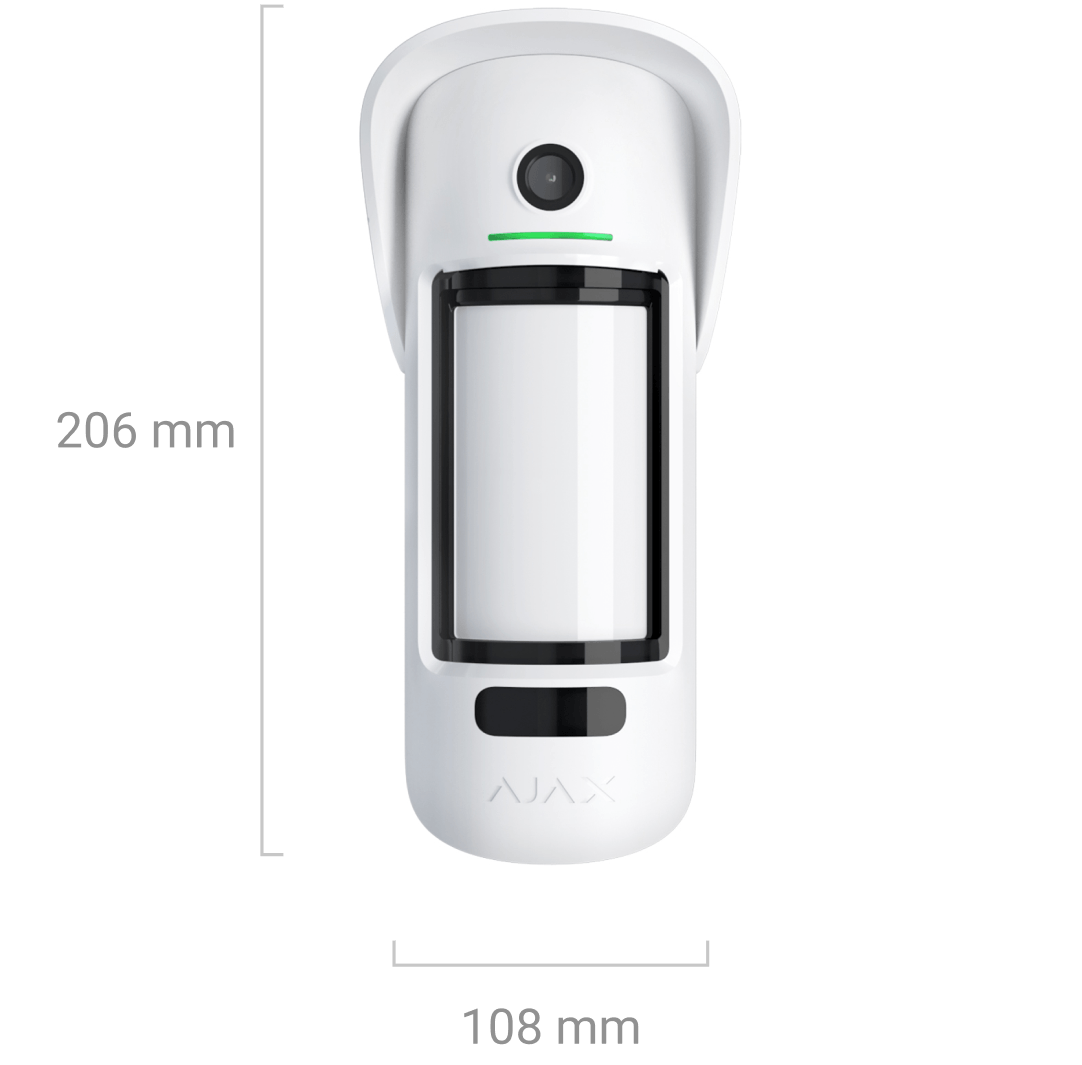

Dimensiones

206 × 108 × 93 mm

Peso

470 g

Rango de temperatura de funcionamiento

de −25 °C a +60 °C

Humedad de funcionamiento

hasta 95%

Clasificación de protección

IP56

ttx
ttx

Color

Blanco

Kit completo

MotionCam Outdoor (PhOD) Jeweller

Hood

Para proteger de la nieve y de la lluvia la cámara y los sensores de enmascaramiento.

Panel de montaje SmartBracket

Kit de instalación

4 baterías CR123A

Preinstaladas.

Guía rápida

Certificaciones y cumplimiento de normas

MotionCam Outdoor (PhOD) Jeweller

MotionCam Outdoor (PhOD) Jeweller

Cumplimiento de las normas de alarmas de seguridad

  • EN 50131-1:2006/A1:2009/A2:2017/A3:2020,
  • EN 50131-2-2:2021,
  • EN 50131-5-3:2017,
  • EN 50131-6:2017/A1:2021

Grado de Seguridad (SG)

Certificado emitido por TREZOR TEST s.r.o.

2

Directiva de Equipos de Radio (RED)

Certificado emitido por MiCOM Labs

EN 300 220-1 V3.1.1

EN 300 220-2 V3.2.1

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Directiva de Compatibilidad Electromagnética (EMC)

Certificado emitido por MiCOM Labs

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Directiva de Baja Tensión (LVD)

Certificado emitido por MiCOM Labs

EN 62479:2010

EN 62368-1:2014+A11:2017

Clase ambiental según EN 50131

Certificado emitido por TREZOR TEST s.r.o.

IV

ID FCC

Certificado emitido por MiCOM Labs

2AX5VMCOPHOD-NA

2AX5VMCOPHODNA2

ID IC

Certificado emitido por MiCOM Labs

26860-MCOPHODNA1

26860-MCOPHODNA2

PSTI UK

BSI Assurance UK Limited

Schedule 1

Información adicional

Cumplimiento de normas

Más información

Garantía

24 meses
