Características
LightSwitch (3-way) [120] Jeweller
Interruptor de luz inteligente, inalámbrico y táctil de 3 vías
Compatibilidad de los dispositivos
ComprobarComponentes
Relé
Controla la potencia de un dispositivo de iluminación.
LightCore (3-way) [120] Jeweller
Paneles táctiles

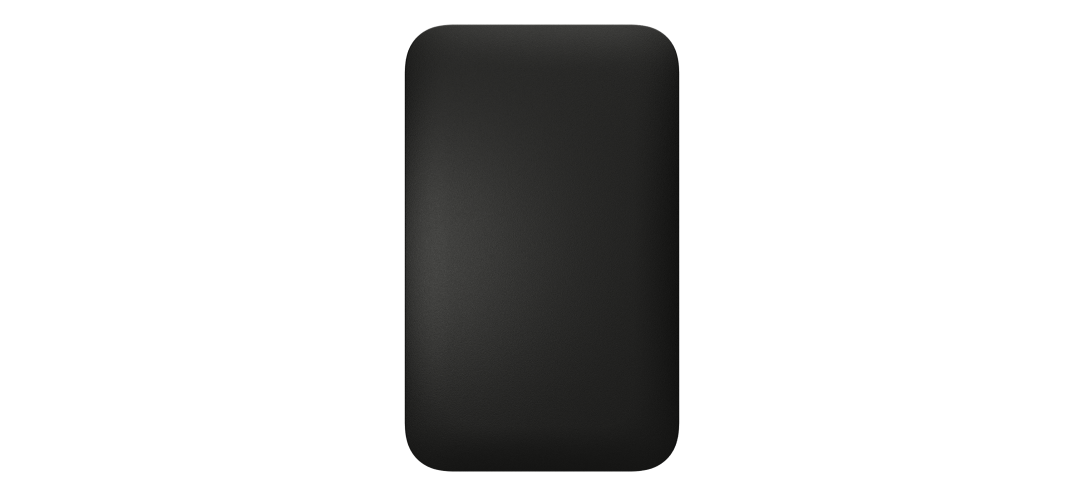

SoloButton (1-gang) [120]
Se utiliza cuando el interruptor se instala como un dispositivo separado. El SoloButton se compone de un panel frontal y de un marco, que vienen como un solo componente.
CenterButton (1-gang) [120]
Se utiliza cuando el interruptor se instala entre el set de dispositivos.
SideButton (1-gang) [120]
Se utiliza cuando el interruptor se instala a la derecha o a la izquierda del set de dispositivos.
Marcos
Marcos para dos, tres, cuatro y cinco interruptores Ajax.
Frame (2 seats) [120]
Frame (3 seats) [120]
Frame (4 seats) [120]
Frame (5 seats) [120]
Configuración
Interruptor simple
El LightSwitch (3-way) [120] Jeweller se instala como un dispositivo separado.
Interruptor combinado
El LightSwitch (3-way) [120] Jeweller se combina en un conjunto con otros interruptores inteligentes Ajax y se instala en el marco Frame uno al lado del otro.

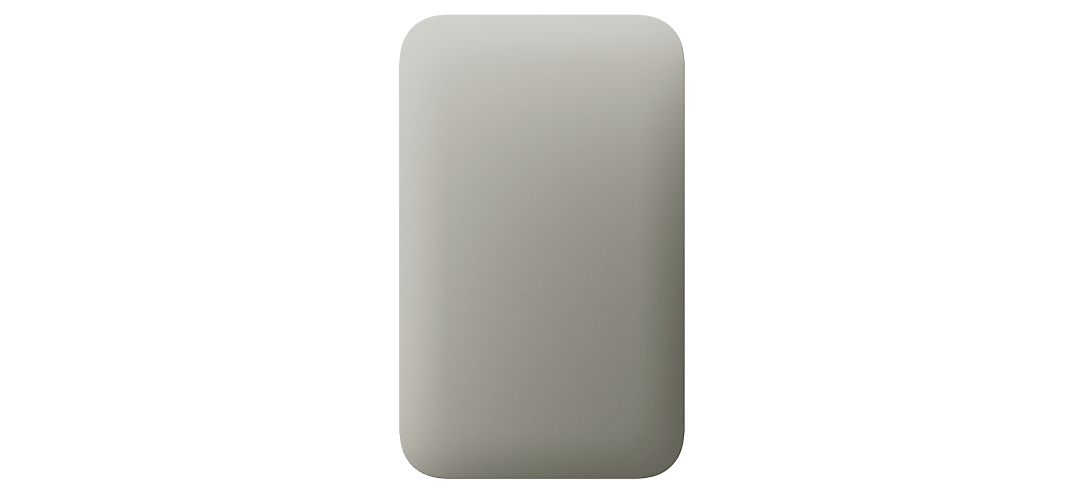

Colores del panel táctil
Negro (Black)
RAL 9005
Grafito (Graphite)
RAL 7024
Blanco (White)
RAL 9003
Marfil (Ivory)
RAL 1013
Niebla (Fog)
RAL 7047
Ostra (Oyster)
RAL 9002
Gris (Grey)
RAL 7004
Oliva (Olive)
RAL 7044
Los colores RAL coinciden al máximo con los colores reales. Sin embargo, pueden diferir ligeramente, por lo que solo debe utilizarlos como guía para la elección del color.
Comunicación
Tecnología de comunicación Jeweller
Tecnología patentada de comunicación inalámbrica para la transmisión de comandos, alarmas y eventos.
Características clave:
- Comunicación bidireccional.
- Antisabotaje avanzado.
- Cifrado de bloques de clave flotante.
- Notificaciones instantáneas.
- Control y configuración remotos en las apps Ajax.
Bandas de frecuencia
905.0–926.5 MHz
Potencia radiada aparente (PRA) máxima
hasta 20 mW
Modulación de la señal de radio
GFSK
Alcance de comunicación por radio
hasta 1.100 m
Entre el dispositivo y el hub (o el repetidor), sin obstáculos.
Comunicación cifrada
Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.
Salto de frecuencia
Para prevenir las interferencias de radio y la inhibición.
Tecnología de comunicación Wings
Tecnología patentada de comunicación inalámbrica para actualizar el firmware.
Características clave:
- Comunicación bidireccional.
- Antisabotaje avanzado.
- Cifrado de bloques de clave flotante.
- Recarga de paquetes de datos en caso de errores de transmisión.
- Comprobación de entrega de paquetes de datos.
Bandas de frecuencia
905.0–926.5 MHz
Alcance de comunicación por radio
hasta 1.100 m
Entre el dispositivo y el hub (o el repetidor), sin obstáculos.
Comunicación cifrada
Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.
Salto de frecuencia
Para prevenir las interferencias de radio y la inhibición.
Características clave
Escenarios de automatización
- Al armar/desarmar
- Por programación
- Por alarma
- Por temperatura, humedad o concentración de CO2*
- Al tocar otro LightSwitch / al pulsar el Button
* Los escenarios por humedad y por concentración de CO2 están disponibles si el LifeQuality Jeweller está añadido al sistema.
Funcionamiento sin cable neutro
El LightSwitch (3-way) [120] Jeweller solo necesita un cable de línea (caliente) para funcionar.
Potencia mínima de carga
20 W
El valor está calculado para dispositivos de iluminación LED.
Panel táctil sin contacto
El LightSwitch (3-way) [120] Jeweller se activa cuando una mano se acerca hasta 15 mm del panel.
Retroiluminación nocturna
Opcional, puede desactivarse en la configuración del dispositivo en la app Ajax.
Protección contra dispositivos incompatibles
Se activa si los dispositivos de iluminación tienen una potencia insuficiente (hasta 20 W). Si se activa la protección, el LightSwitch (3-way) [120] Jeweller corta la alimentación y envía una notificación a las apps Ajax. El kit incluye un condensador para los dispositivos de iluminación de bajo consumo.
Recomendaciones
El dispositivo está diseñado para su instalación solo en interiores. El dispositivo debe ser instalado por un electricista profesional.
Se recomienda instalar un condensador del kit para garantizar un funcionamiento estable del LightSwitch (3-way) [120] Jeweller y del dispositivo de iluminación.
Protección antisabotaje
Protección contra la falsificación
autenticación de dispositivos
Detección de pérdida de comunicación
después de 36 seg
El tiempo de detección depende de la configuración de Jeweller o Jeweller/Fibra.
Alimentación
Tensión de alimentación
120 V~, 60 Hz
El dispositivo no necesita un cable neutro para funcionar.
Consumo promedio
hasta 200 mW
Potencia máxima
600 W
Para el LightCore (3-way) [120] Jeweller.
Corriente de carga máxima
5 A
Protección contra la sobrecorriente
más de 5 A
Si se activa la protección, el LightSwitch (3-way) [120] Jeweller corta la alimentación y envía una notificación a las apps Ajax.
Protección de temperatura
más de +60 °C
Si se activa la protección, el LightSwitch (3-way) [120] Jeweller corta la alimentación y envía una notificación a las apps Ajax.
Parámetros de funcionamiento
Rango de temperatura de funcionamiento
de –10 °С a +40 °С
Humedad de operación
Hasta 75% sin condensación
Clasificación de protección
IP20
Factor de forma del interruptor
Factor de forma NA (120)
Dimensiones
Relé
LightCore (3-way) [120] Jeweller: 98.4 × 41.9 × 33.4 mm
Paneles táctiles

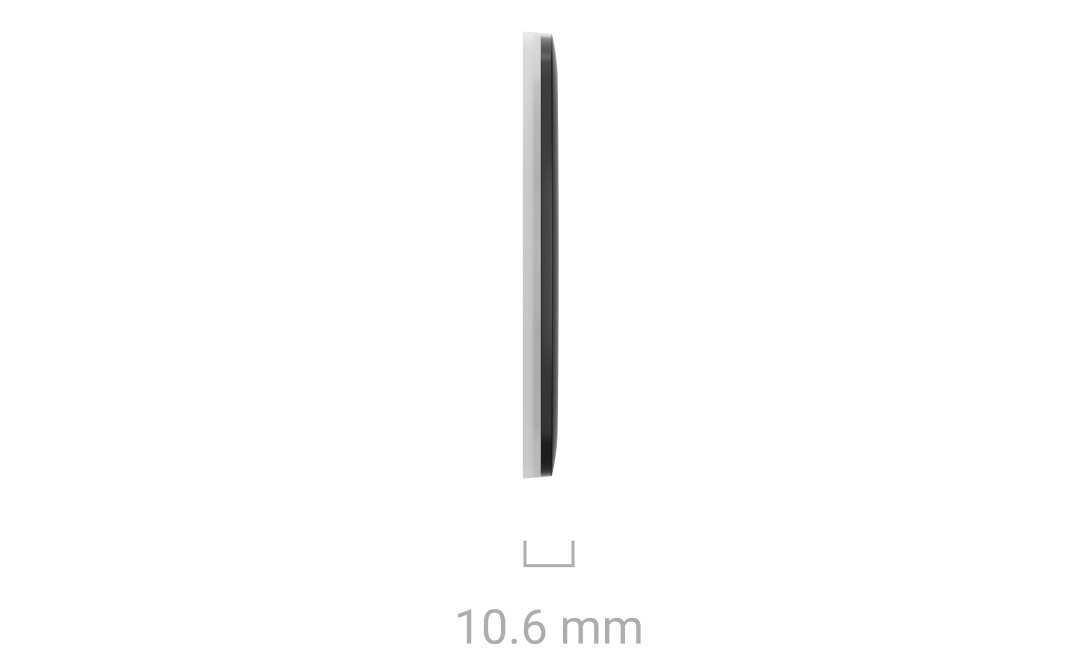

SoloButton (1-gang) [120]: 115 × 71 × 10.6 mm

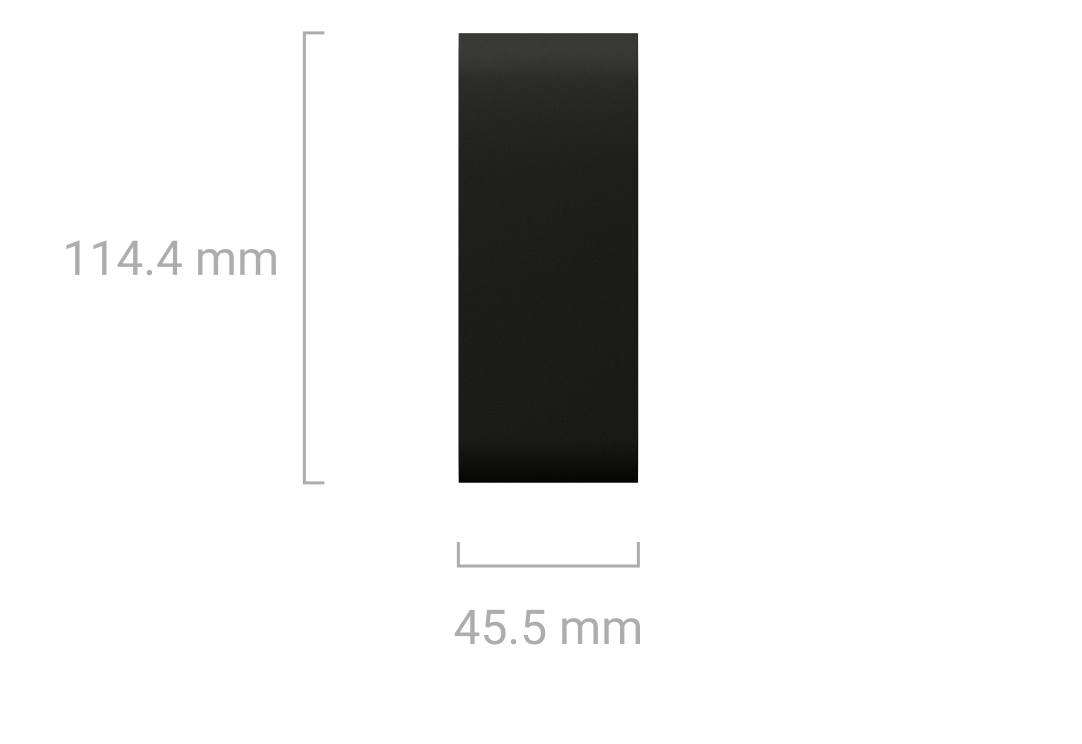

CenterButton (1-gang) [120]: 114.4 × 45.5 × 10.6 mm
SideButton (1-gang) [120]: 114.4 × 58 × 10.6 mm
Marcos
Frame (2 seats) [120]: 115 × 117 × 6 mm
Frame (3 seats) [120]: 115 × 163 × 6 mm
Frame (4 seats) [120]: 115 × 209 × 6 mm
Frame (5 seats) [120]: 115 × 255 × 6 mm
Peso
Relé
LightCore (3-way) [120] Jeweller: 69 g
Paneles táctiles
SoloButton (1-gang) [120]: 55 g
CenterButton (1-gang) [120]: 31 g
SideButton (1-gang) [120]: 34 g
Marcos
Frame (2 seats) [120]: 22 g
Frame (3 seats) [120]: 28 g
Frame (4 seats) [120]: 35 g
Frame (5 seats) [120]: 41 g
Kit completo
El LightSwitch (3-way) [120] Jeweller es un dispositivo prefabricado. Cada componente está disponible para su compra por separado. Durante la instalación, los componentes se conectan fácilmente entre sí.
