Características

Case A (106)

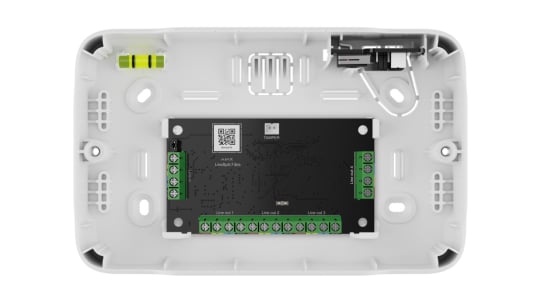

Carcasa para un módulo Ajax

Case A (106)

Instalación del dispositivo

Número de dispositivos

1

Para instalar más dispositivos, seleccione un modelo con el número correspondiente de ranuras:

Bisagras de plástico

para fijar un dispositivo

Para retirar el dispositivo, deslice las bisagras.

Sujetadores de cable

para fijar los cables con lazos

Stoppers de plástico

para proteger el dispositivo instalado

Durante la perforación, los stoppers de Case retienen el taladro.

Nivel de burbuja

Para comprobar el ángulo de inclinación del soporte durante la instalación.

Cavidades para la perforación

Ø16 mm o Ø20 mm

El taladro se fija en la cavidad y no se mueve durante la perforación. Recomendamos utilizar una sierra de perforación para plástico.

Orificios grandes

Para una instalación correcta de la carcasa, incluso si se producen errores durante la instalación.

Características clave

Placa del interruptor antisabotaje

Incluida en el kit completo de Case. La placa del interruptor antisabotaje se conecta al conector del dispositivo correspondiente y protege el dispositivo instalado contra el sabotaje.

Rotación del dispositivo

180

El dispositivo se fija en dos posiciones. Puede girarlo 180°.

Tornillos de fijación

en la tapa de la carcasa

Rotación de la tapa

180

La tapa de Case A (106) se puede girar 180° durante la instalación.

Bisagras

para fijar la tapa durante la instalación

Gracias a las bisagras, la tapa no se cae de Case hasta que se fije con los tornillos.

Recomendaciones

El dispositivo está diseñado para su instalación solo en interiores. Case está disponible en varias versiones.

Producto

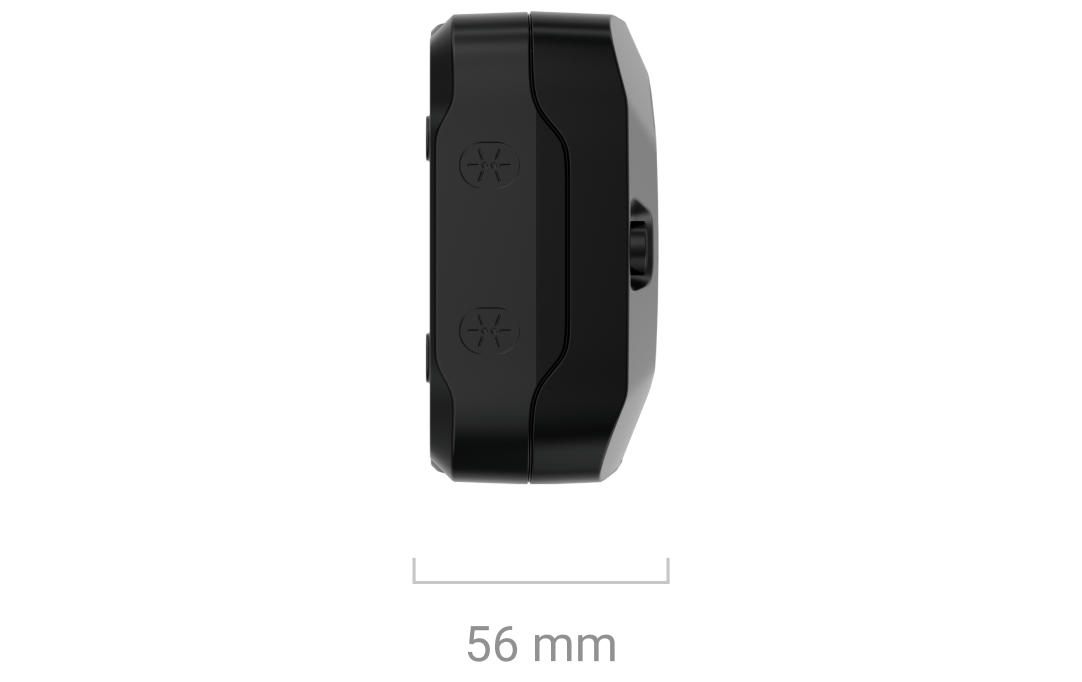

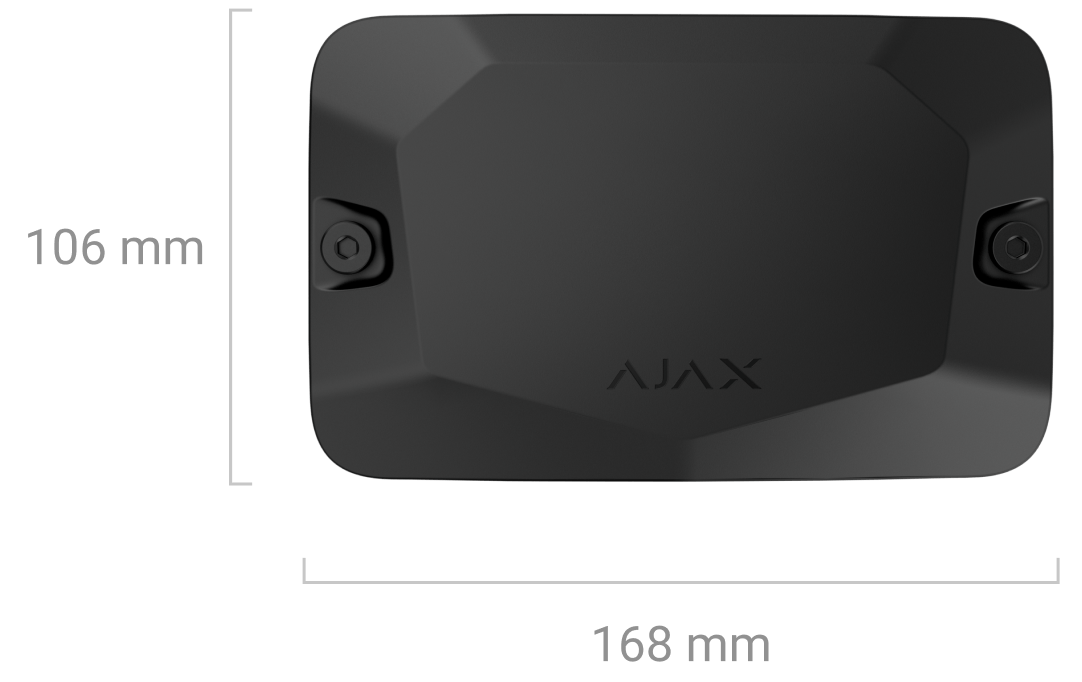

Dimensiones

106 × 168 × 56 mm

Peso

186 g

Rango de temperatura de funcionamiento

de −10 °C a +40 °C

Humedad de operación

hasta 75%

ttx
ttx

Colores

Negro

Blanco

Kit completo

Case A (106)

Placa del interruptor antisabotaje

Kit de instalación

Guía rápida

Certificaciones y cumplimiento de normas

Case A (106)

Case A (106)

Cumplimiento de las normas de alarmas de seguridad

Certificado emitido por TREZOR TEST s.r.o.

EN 50131-1:2006 / A1:2009 / А2:2017 / A3:2020

EN 50131-3:2009

Directiva de Baja Tensión (LVD)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN 60670-1:2005

Directiva de restricción de sustancias peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Grado de seguridad (SG)

Certificado emitido por TREZOR TEST s.r.o.

3

Clase ambiental según EN 50131

Certificado emitido por TREZOR TEST s.r.o.

II

Información adicional

Cumplimiento de normas

Más información

Garantía

24 meses
