Case

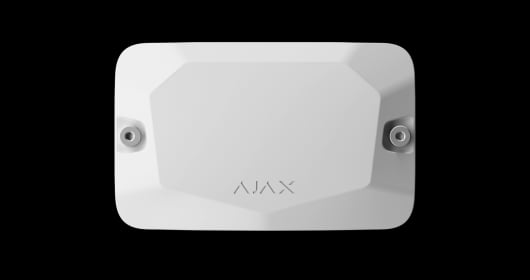

Carcasa para una conexión cableada y segura de los dispositivos Ajax
Versiones del productos
Case A (106)
Carcasa para un módulo Ajax
Case B (175)
Carcasa para uno o dos módulos Fibra
Case C (260)
Carcasa para un módulo Ajax y una batería de 7 Ah
Case D (430)
Carcasa para hasta ocho módulos Ajax y dos baterías de 18 Ah
Instalación segura y rápida
Seleccione una carcasa Case con el número suficiente de ranuras en función de los dispositivos Ajax a instalar. La caja para las placas está equipada con sujetadores para fijar los dispositivos. Además, la caja de montaje tiene un interruptor antisabotaje y conductos de cables. Las bisagras duraderas y los tornillos de fijación proporcionan una fijación rápida y fiable. Lleve los cables y fije los dispositivos de la forma más sencilla.
Características clave
Cables bien organizados
perforaciones y orificios para fijar y enrutar los cables
Protección antisabotaje
con alarma antisabotaje
Instalación perfecta
nivel de burbuja y orificios de montaje grandes

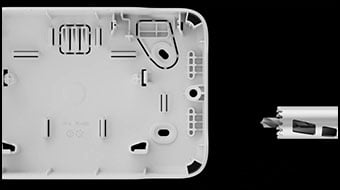

Perforación segura
stoppers y cavidades para la perforación
Disponible en dos colores
Para diferentes combinaciones de dispositivos
carcasas de dimensiones alternativas disponibles
Qué dispositivos se pueden instalar en Case
Dispositivos / Carcasas | Case A (106) 1 dispositivo | Case B (175) hasta 2 dispositivos | Case C (260) 1 dispositivo | Case D (430) hasta 8 dispositivos |
— | ||||
— | ||||
— | ||||
— | — | |||
— | — | |||
— | — | — | ||
— | — | — | ||
Batería (7 Ah) | — | — | 1 | 2 |
Batería (9 Ah) | — | — | — | 2 |
Batería (18 Ah) | — | — | — | 2 |
Configurador de Case
Obtenga opciones para las configuraciones de Сase más óptimas que tengan en cuenta los dispositivos Fibra que necesita
Cableado práctico
Instalación de producción
Tienda
Showroom de autos

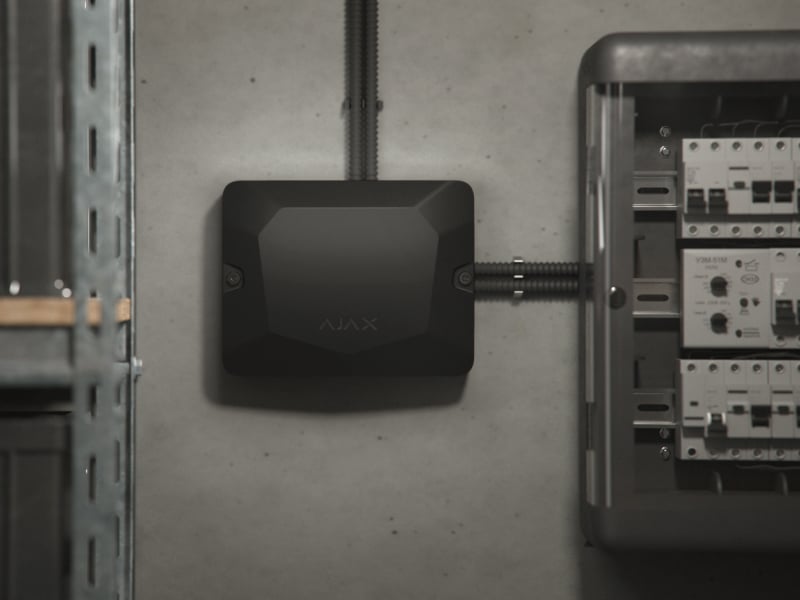

Casa

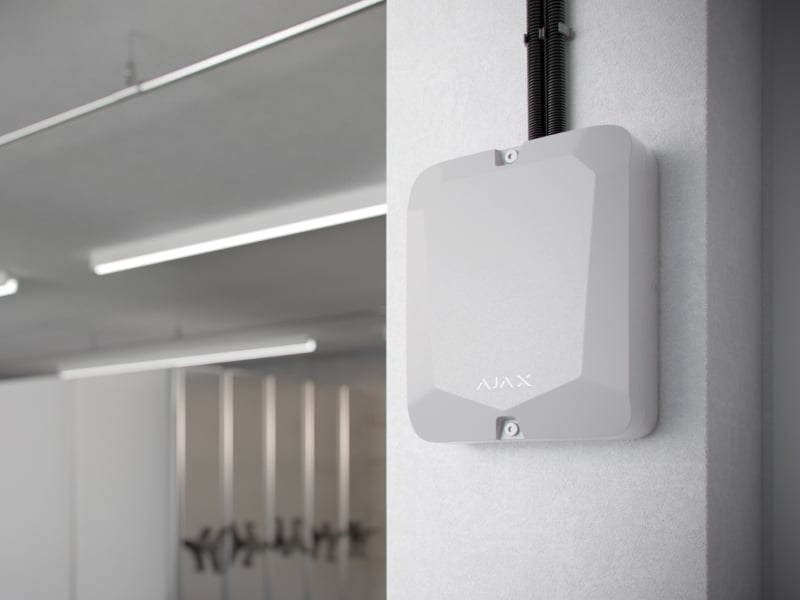

Museo
Almacén

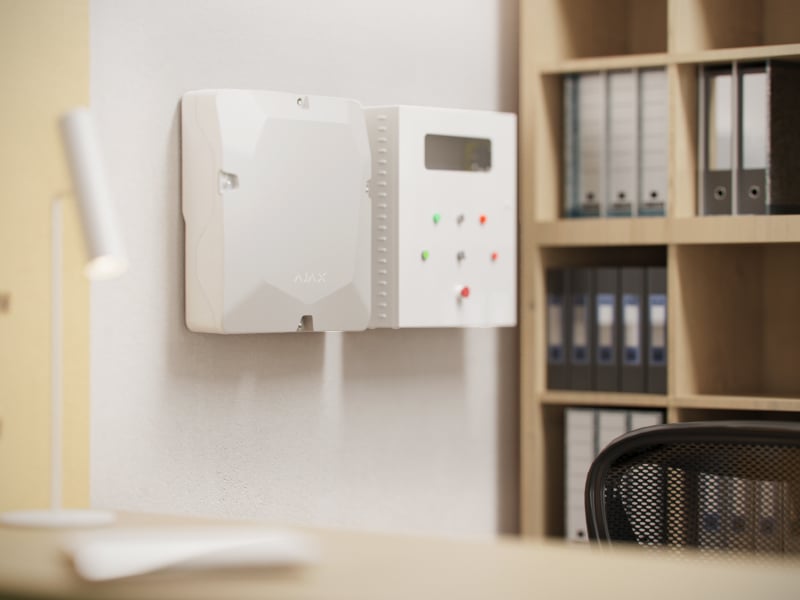

Institución de educación

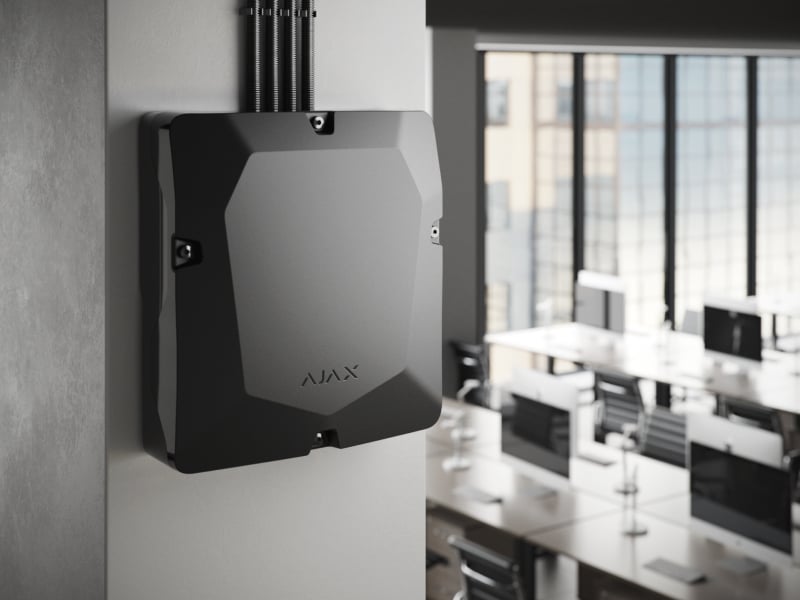

Oficina
Soluciones para cualquier configuración
Para cada tarea, seleccione la mejor carcasa o combinación de carcasas. La carcasa más pequeña será adecuada para una sola placa, mientras que la más grande tiene la capacidad para instalar hasta ocho placas. Esta opción reduce los costes, acelera la instalación y permite agrupar los dispositivos en un lugar para facilitar el mantenimiento. Si es necesario, puede modificar la configuración o aumentar el número de placas en la carcasa más grande a ocho, utilizando unidades especiales Module Holder (type A) y Module Holder (type B)2.

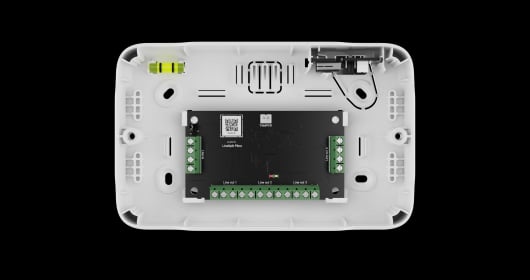

Case A (106), con dimensiones de 106 × 168 × 56 mm, tiene una ranura para LineProtect Fibra, LineSplit Fibra o MultiRelay Fibra.

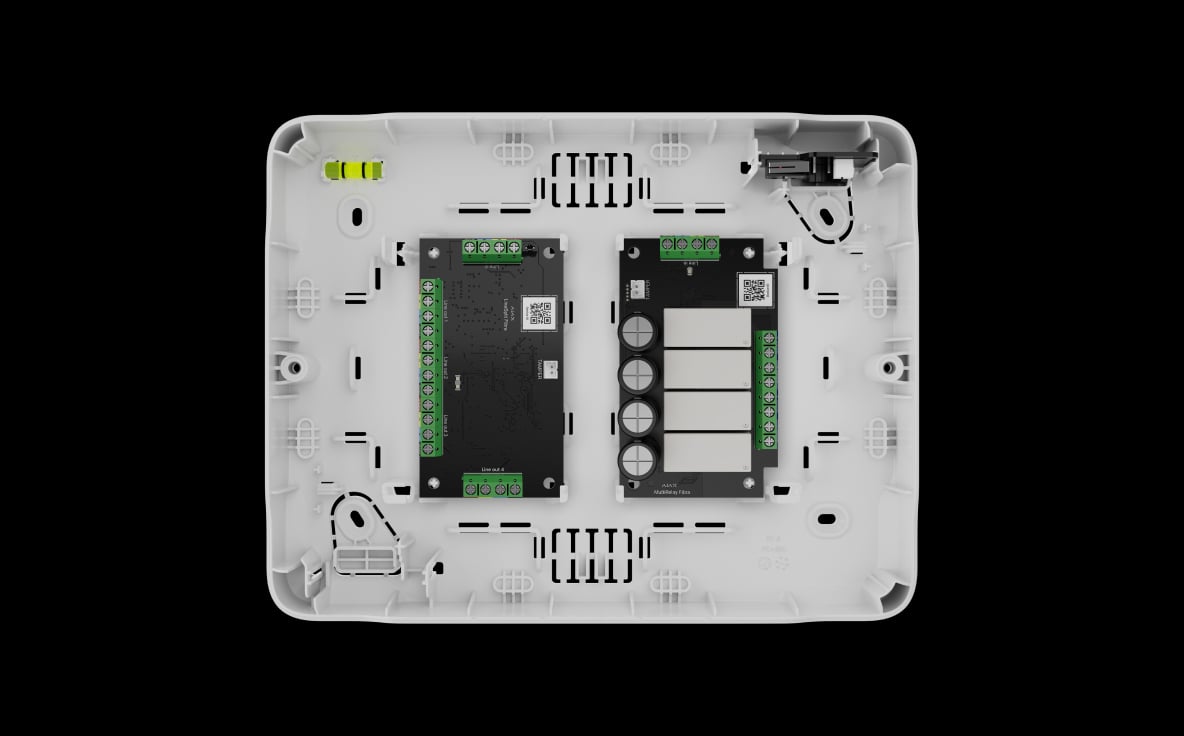

Case B (175), con dimensiones de 175 × 225 × 57 mm, tiene 2 ranuras para LineProtect Fibra, LineSplit Fibra o MultiRelay Fibra.
Case C (260), con dimensiones de 260 × 195 × 93 mm, tiene una ranura para LineSupply Fibra con una batería de 7 Ah.

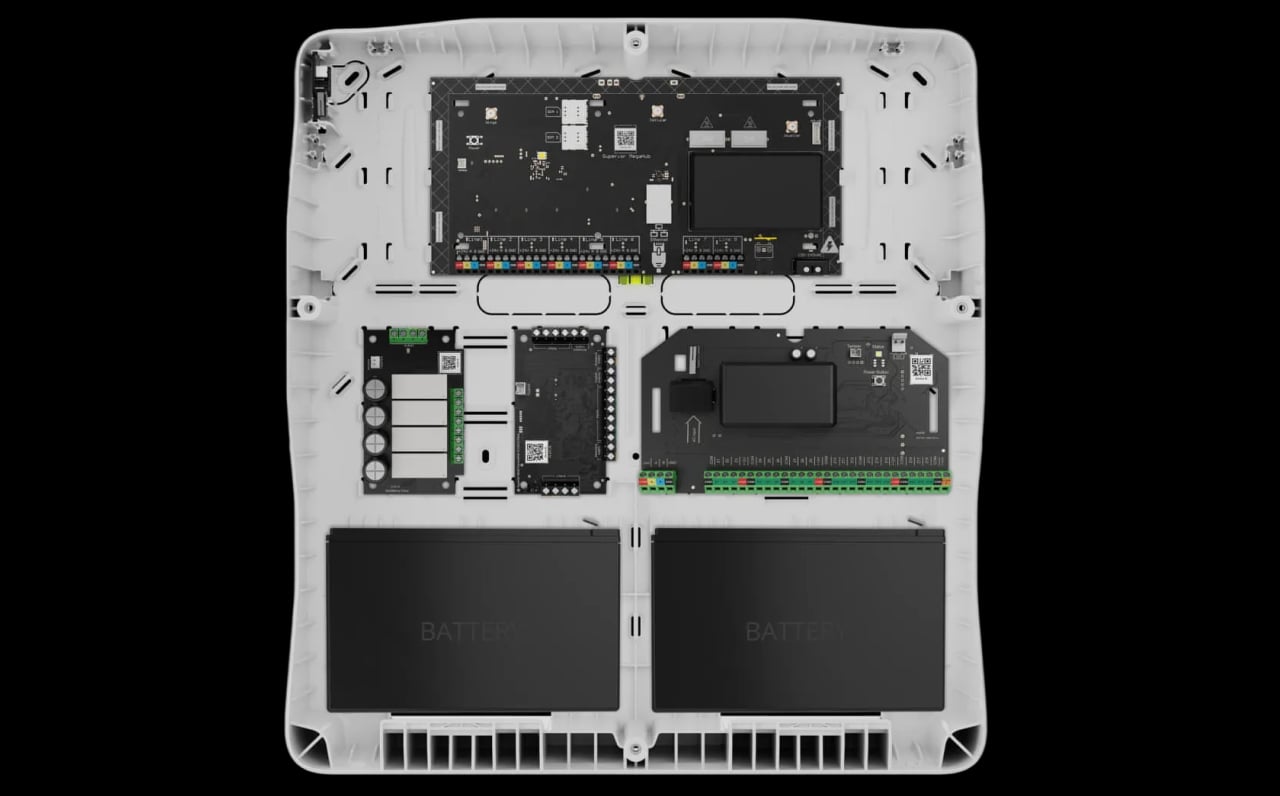

Case D (430), con dimensiones de 430 × 400 × 133 mm, tiene 8 ranuras para LineProtect Fibra, LineSplit Fibra, MultiRelay Fibra, LineSupply Fibra, Hub Hybrid (2G)1, o Hub Hybrid (4G)1 y dos baterías de hasta 18 Ah.

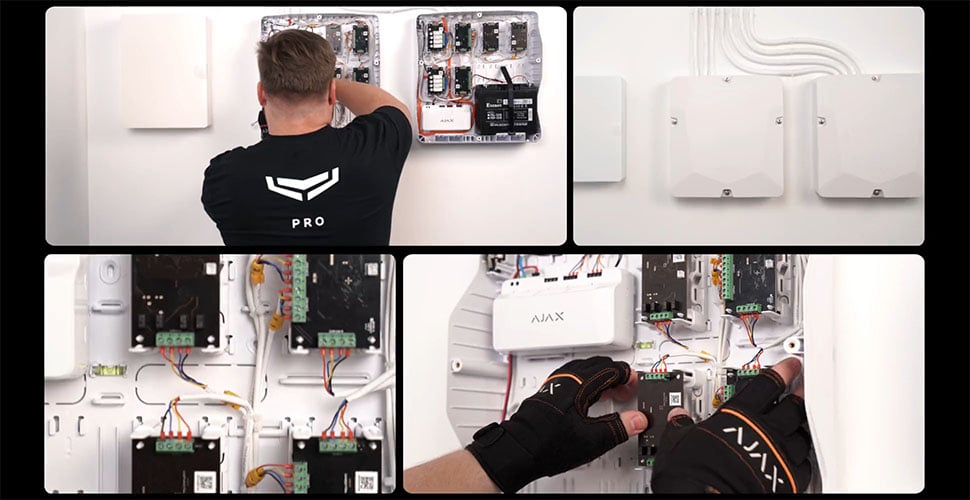

Incluso para las instalaciones más grandes
En la carcasa Case D (430), puede colocar varios dispositivos Ajax, lo que ofrece miles de combinaciones posibles. Case tiene la capacidad para colocar hasta ocho dispositivos simultáneamente. Esta puede albergar hasta ocho dispositivos simultáneamente. Los dispositivos no tienen una ubicación fija, por lo que pueden fijarse en cualquier orden utilizando unidades especiales Module Holder (type A) y Module Holder (type B). Estos soportes están instalados dentro de la carcasa, gracias a lo cual los instaladores tienen más flexibilidad durante la instalación. Los cables se pueden enrutar fácilmente, incluso entre los dispositivos, mientras que las unidades Module Holder (type A) y Module Holder (type B) permiten retirar rápidamente cualquier dispositivo para su reemplazo o mantenimiento. El nivel de burbuja, el interruptor antisabotaje y otros elementos son estándar para todas las versiones de Case.
Hasta ocho dispositivos en una carcasa
Instalación sencilla utilizando unidades especiales Module Holder (type A) y Module Holder (type B)
Cableado práctico
Detalles importantes para los PRO

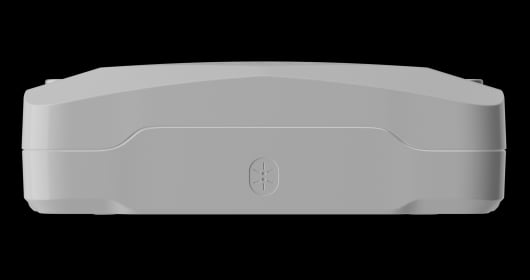

Sin rompecabezas: tornillos de fijación para la tapa
Bisagras de plástico duraderas para fijar los dispositivos sin herramientas adicionales
Fijación de la tapa en dos posiciones para evitar movimientos innecesarios3
Fijación del dispositivo en dos posiciones4
Bisagras para fijar la tapa durante la instalación
Nivel de burbuja preinstalado
Diseño bien pensado

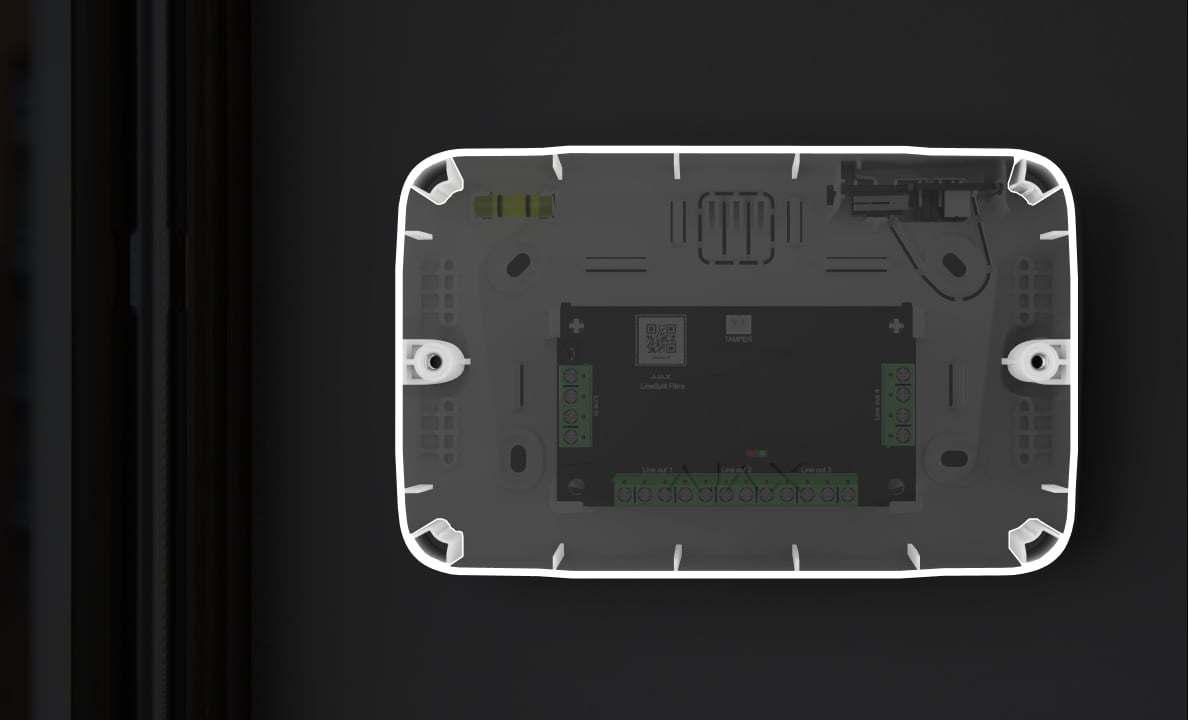

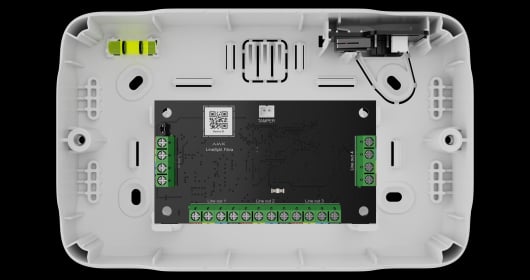

La calidad es lo fundamental en la industria de la seguridad actual. La caja de montaje para la protección de los dispositivos cableados cumple con las normas internacionales de seguridad características de un producto Ajax. Los robustos paneles laterales de la carcasa no se deforman y mantienen su integridad incluso durante la perforación. Los refuerzos están diseñados para incrementar la resistencia a cargas. En particular, la carcasa Case D (430) es adecuada para instalar dos baterías de 18 Ah, con un peso total de unos 10 kg. Además, la caja para placas tiene un diseño sofisticado e intuitivo. También está diseñada para resistir la exposición a la luz solar.
La instalación del hub en Case D (430) no cumple con los requisitos del Grade (EN 50131).
La carcasa Case más grande está equipada con cuatro unidades Module Holder (type A). Si necesita más soportes o unidades Module Holder (type B), puede adquirirlos por separado. No se necesitan soportes para instalar el LineSupply Fibra.
Disponible para las versiones Case A (106) y Case B (175).
Disponible para todos los dispositivos, excepto el LineSupply.
Ficha técnica
Case A (106)
Case B (175)
Case C (260)
Líneas de productos Ajax
Las líneas de productos Superior, Fibra y Baseline son mutuamente compatibles. Esto aporta múltiples posibilidades para construir sistemas de cualquier configuración.
Carcasas Case para una mayor protección de sus dispositivos Ajax
Con la creciente demanda de sistemas de seguridad fiables, Ajax presenta su gama de carcasas robustas y eficientes para las conexiones cableadas. Estas carcasas están diseñadas para garantizar las instalaciones seguras y rápidas, y representan la solución perfecta para proteger los dispositivos Ajax en diversos entornos, ya sea una planta de producción, una tienda, un hogar, un salón del automóvil o cualquier otro lugar.Amplia gama de productos
Ajax ofrece varias versiones de productos que se adaptarán a diferentes combinaciones de dispositivos y a los requisitos de instalación: Case (106×168×56): carcasa para un dispositivo Ajax- Esta es una carcasa para una conexión cableada y segura de un dispositivo Ajax.
- La carcasa es adecuada para los dispositivos individuales: LineSplit, LineProtect o MultiRelay y garantiza una conexión segura y rápida con los dispositivos Ajax compatibles.
- La carcasa está equipada con bisagras duraderas y tornillos de fijación, y garantiza una fijación fiable, eliminando el riesgo de fallos.
- El interruptor antisabotaje preinstalado alerta a los usuarios si la carcasa está abierta o arrancada de la superficie, lo que proporciona una mayor protección.
- Esta carcasa está diseñada para colocar dos dispositivos Ajax y permite combinar: LineSplit, LineProtect o MultiRelay.
- La carcasa cuenta con conductos especiales para una organización eficaz de los cables, lo que garantiza una instalación ordenada y profesional.
- Carcasa para instalar una combinación de un dispositivo Ajax y de una batería.
- Esta carcasa está diseñada para las situaciones cuando sea necesario combinar un dispositivo y una batería, ofreciendo una colocación segura y un enrutamiento eficaz de los cables.
- El robusto diseño garantiza la seguridad tanto del dispositivo como de la batería, gracias a lo cual la carcasa será adecuada para utilizar en condiciones difíciles.
- Esta carcasa es adecuada para instalar una gran cantidad de dispositivos y baterías en un solo lugar.
- Su diseño bien pensado facilita la instalación y el mantenimiento, permitiendo a los usuarios reconfigurar la instalación de manera sencilla.
La carcasa Case viene sin baterías; estas deben comprarse por separado.
Alta calidad y cumplimiento de normas
Ajax se compromete a mantener los más altos estándares en la industria de la seguridad. La caja de montaje para la protección cableada cumple con las normas de seguridad internacionales, lo que garantiza la máxima fiabilidad y rendimiento. Las características principales incluyen:- Construcción robusta: las carcasas están fabricadas a partir de materiales resistentes, lo que les permite soportar condiciones extremas y mantener la integridad de construcción, incluso durante la perforación.
- Resistencia a cargas: los refuerzos integrados en el diseño proporcionan una resistencia adicional, lo que aumenta la resistencia de la carcasa a cargas.
- Estética del cableado: las zonas perforadas y los sujetadores dentro de la carcasa permiten un cableado organizado, manteniendo el orden y mejorando la estética general.
- Resistencia a la luz solar: las carcasas Ajax están especialmente diseñadas para resistir el daño causado por una exposición prolongada a la luz solar, lo que garantiza un rendimiento a largo plazo.
- Cumplimiento de normas internacionales: las carcasas cumplen con las normas EN 60670-1 y RoHS, lo que garantiza su seguridad para los usuarios y el medio ambiente.
Instalación sencilla y diseño práctico
Las carcasas Ajax están diseñadas teniendo en cuenta la comodidad del usuario. Las características principales que simplifican la instalación y garantizan la facilidad de uso incluyen:- Instalación rápida de los dispositivos: las carcasas están equipadas con sujetadores para una fijación segura de los dispositivos Ajax, lo que permite una conexión rápida y segura.
- Múltiples posiciones de fijación: tanto el dispositivo como la tapa pueden fijarse en dos posiciones, lo que minimiza el riesgo de errores durante la instalación.
- Nivel de burbuja preinstalado: el nivel de burbuja permite a los usuarios colocar fácilmente la carcasa en posición horizontal, garantizando una posición adecuada para un funcionamiento óptimo.
- Uso versátil: incluso después de desmontar o cambiar las configuraciones del dispositivo, las carcasas pueden seguir utilizándose eficazmente, ofreciendo la flexibilidad y la adaptabilidad.
- Bisagras en la tapa: la carcasa no se caerá al colocarla gracias a las bisagras en la tapa, que ofrecen una instalación cómoda.
- Stoppers interiores para proteger los dispositivos: la carcasa también garantiza la protección de los dispositivos en su interior gracias a los stoppers que impedirán perforar más de lo necesario.
